MSBR-2变压器绕组变形测试仪(频响法)

产品别称:频响法变压器绕组变形测试仪、频响法绕组变形测试仪、电力变压器绕组变形测试仪、频响法绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

  • 参考标准: DL/T845.3-2004
  • 产品特点:
      采用先进的DDS扫频技术,双通道16位AD采样
      采用高速,高集成化微处理器设计;自带高亮度7寸彩色触摸屏,亮度可调
      自带高亮度7寸彩色触摸屏,亮度可调
  • 产品说明书 检定规程 产品证书
  • 解决方案
  • 关于产品购买、技术维护等服务,欢迎致电! 联系我们
  • 产品用途
  • 技术参数
  • 产品附件
  • 产品证书
  • 资料下载
  • 相关推荐
  • 售后保障
    变压器绕组变形测试仪(频响法)产品用途
    MSBR-2 变压器绕组变形测试仪:
    MSBR-2 变压器绕组变形测试仪适用于电力生产、基建、试验研究等单位和部门,MSBR-2 变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器的绕组变形试验(阻抗法)。
    1、域响应曲线,通过测量曲线的横向、纵向对比,准确的判断变压器的变形程度
    2、符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准
    3、采用先进的DDS扫频技术
    4、采用高速,高集成化微处理器设计
    5、双通道16位AD采样
    6、自带高亮度7寸彩色触摸屏,亮度可调
    7、自带热敏打印机,可随时打印数据,打印浓度可调
    8、最大可以保存120组测量数据,可随时查阅数据或上传至PC机
    9、有强大的上位机软件,支持上传数据、联机测试、分析、打印和生成word文档
    10、采用USB2.0接口
    11、主机尺寸:310 x 150 x 150 mm
    12、主机重量:4.0KG
    13、工作电源:AC220V ± 10%,(50 ± 1)Hz
    14、工作环境:- 10℃ ~ 50℃ 湿度 < 90% 无结露


    变压器绕组变形测试仪(频响法)技术参数

    1、变压器绕组变形测试仪主要技术参数

     频段分辨 率扫描点
    线性扫描0.5KHZ ~ 1MHZ0.5KHZ2000
    分段扫描50HZ ~ 100HZ2HZ25 点
    100HZ ~ 1KHZ20HZ45 点
    1KHZ  ~ 10KHZ50HZ180点
    10KHZ ~ 100KHZ0.2KHZ450点
    100KHZ~500KHZ0.5KHZ800点
    500KHZ~1000KHZ1KHZ500点
    幅值测量范围-100dB  ~ + 20dB
    幅值测量精度0.1dB
    扫描频率精度 小于0.01%
    信号输入阻抗大于1M Ω
    信号输出阻抗50 Ω
    同相测试重复率99.5%

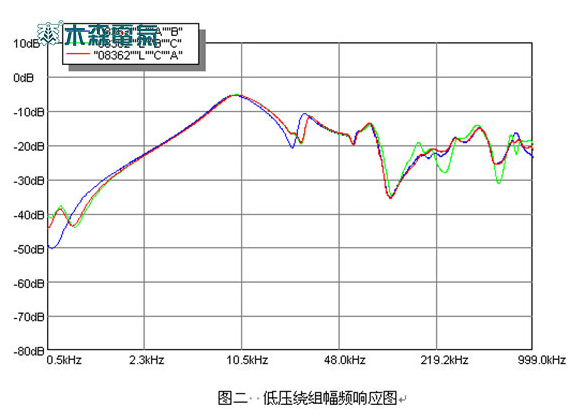

    2、变压器绕组变形测试仪幅频响应图


    变压器绕组变形测试仪(频响法)产品附件
    1.平板电脑 选配件 1台
    2.无线蓝牙 选配件 1个
    3.主控测量单元 DDS最新扫频技术(美国) 1台
    4. 频响测试电缆 高频同轴电缆50W/(20m) 1套
    5.测试线夹 黄、绿 2个
    6.接地小夹子 黑 1个
    7.阻抗测试电缆 20米,带钳子 4根
    8.USB通信线 通用USB连线 1根
    9.软件光盘 VCD格式 1张
    10.电源线 国标 1根
    11.接地线 5米铜线 4根
    12.出厂合格证 1份
    13.使用说明书 1本
    14.主机包装箱 1个

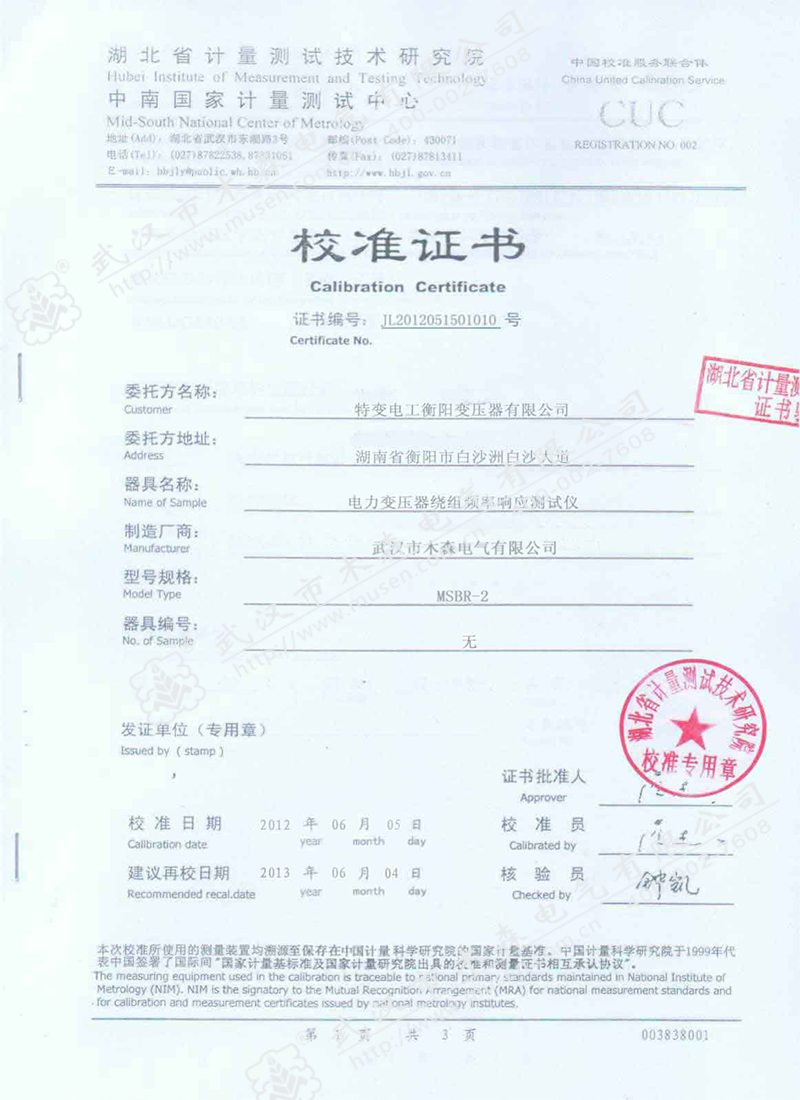

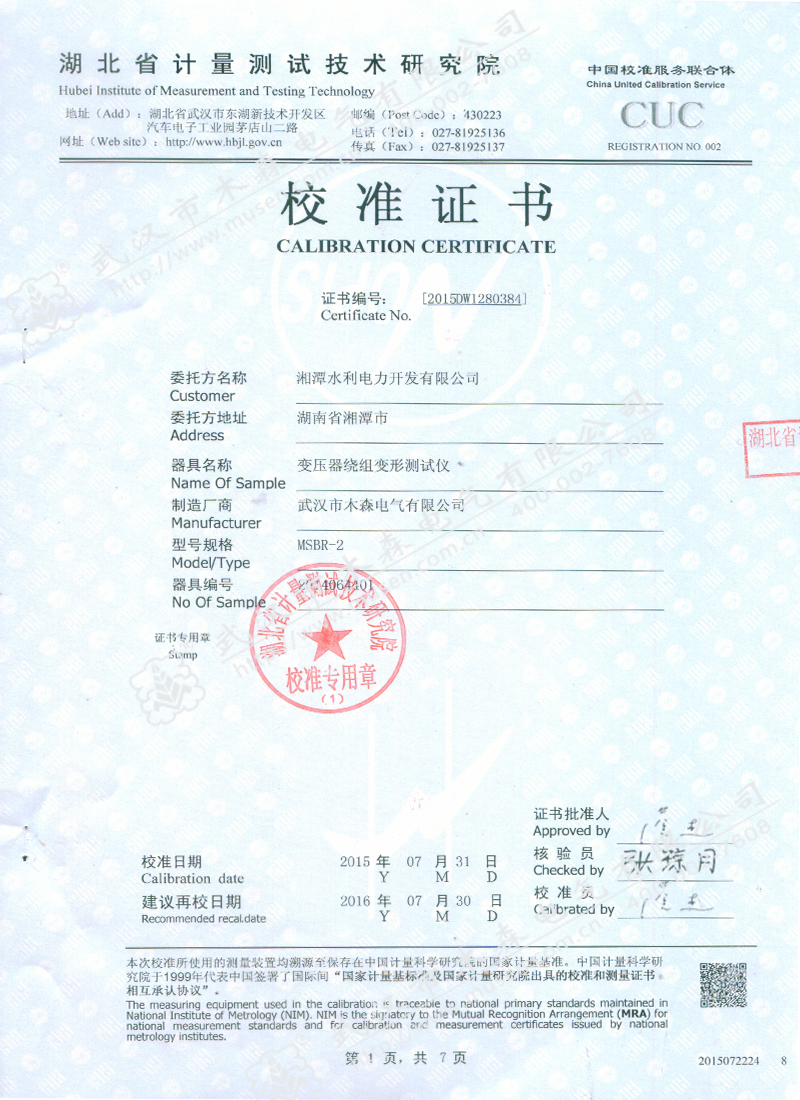

    变压器绕组变形测试仪(频响法)产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

    MSBR-2 变压器绕组变形测试仪(频响法)

    MSBR-2 变压器绕组变形测试仪(频响法)

    MSBR-2 变压器绕组变形测试仪(阻抗法)

    MSBR-2 变压器绕组变形测试仪(阻抗法)

    变压器绕组变形测试仪(频响法)资料下载
    文件名 更新时间 文件大小 点击下载
    MSBR-2 变压器绕组变形测试仪(频响法) 2016年09月23日 未知 点击下载
    电气装置安装工程电气设备交接试验标准- 电力变压器 2014年01月22日 143kb 点击下载
    MSBR-2 变压器绕组变形测试仪说明书 2016年10月17日 1969kb 点击下载
    UKAS英国皇家认可委员会-质量管理体系ISO9001认证证书 2016年11月23日 未知 点击下载
    IQNET-国际认证联盟-质量管理体系 2016年11月24日 未知 点击下载
    变压器绕组变形测试仪(频响法)售后保障
    1、  我们对所销售的变压器绕组变形测试仪(频响法)三月包换。
    2、  我们售出的变压器绕组变形测试仪(频响法)三年免费维护、长期提供备品备件。
    3、  变压器绕组变形测试仪(频响法)的软件免费升级。
    4、  我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
    5、  根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
    6、  修理期间,木森电气可免费提供同类产品免费供客户使用,直到变压器绕组变形测试仪(频响法)修好。
    7、  木森电气所提供的变压器绕组变形测试仪(频响法)专机专号,终生维修。
