MSGK-E高压开关动特性测试仪

产品别称:高压开关测试仪、高压开关动特性测试仪、开关机械特性测试仪、高压开关综合测试仪、高压开关机械特性测试仪、高压开关动作特性测试仪

  • 参考标准: DL/T846.3-2004
  • 产品特点:
     用于6 - 500kV真空、少油、SF6断路器的机械特性测试
     单片机为核心进行采样
     可测量线圈的分、合闸电流值,绘出电流波形图
  • 产品说明书 检定规程 产品证书
  • 解决方案
  • 关于产品购买、技术维护等服务,欢迎致电! 联系我们
  • 产品用途
  • 技术参数
  • 产品附件
  • 产品证书
  • 资料下载
  • 相关推荐
  • 售后保障
    高压开关动特性测试仪产品用途
    MSGK-M高压开关动特性测试仪:
    1、用于具备3路或6路石墨触头的西门子220kV开关的参数测试
    2、用于具备合闸电阻的110-500kV断路器的机械特性测试
    3、测量500KV及以下SF6开关、GIS组合电器、真空开关、油开关机械特性试验
    4、配备直线和旋转传感器外,还配备万能传感器,使速度测量更加方便
    5、可测量线圈的分、合闸电流值,绘出电流波形图
    6、可自动完成断路器的低电压动作实验,测量断路器的动作电压值。
    高压开关动特性测试仪性能:
    1)时间:12个断口的固有分、合闸时间,同相同期、相间同期
    2)石墨触头:3路石墨触头参数测试,6路石墨触头参数测试
    3)重合闸:每断口的合-分时间(金短时间),分-合时间(无电流时间),分-合-分时间:一分时间、一合时间、二分时间
    4)弹跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形
    5)速度:刚分、刚合速度,最大速度,时间-行程特性曲线;重合闸一分速度,一合速度,二分速度
    6)行程:总行程,开距,超行程,过冲行程,反弹幅值
    7)电流:分、合闸线圈的分、合闸电流值、电流波形图
    8)动作电压:机内提供DC30~250V/20A(瞬时工作)数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值
    高压开关动特性测试仪特点:
    1.主机为工控机
    2.超强的抗干扰能力,在500KV变电站试验,也能轻松试验,精确测量
    3.西门子石墨触头开关测试,能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期
    4.万能通用测速传感器,直线行程传感器,旋转传感器,安装极为方便、简捷
    5.开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱
    6.适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验
    7.主机可存储1000组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间
    8.可直接使用U盘保存转移数据
    9.主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆
    10.中文菜单操作,使用方便,内置打印机快速打印所有数据及图谱
    11.高压开关动特性测试仪配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》,可与PC机联机操作,试验结果直接存入硬盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化
    12.刚分、刚合速度定义编制了相应的分析软件,根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速


    高压开关动特性测试仪技术参数
    名称量程分辨率误差
    真空断路器50.0mm0.1mm1%±1mm
    SF6断路器300.0mm1mm1%±1mm
    少油断路器600.0mm1mm1%±1mm
    高压开关动特性测试仪产品附件
    1、断路器动分析仪 1台
    2、万能通用式测速传感器 1套
    3、铝合金包装箱 1个
    4、分合闸控制线 1套
    5、断口线(4米+9米) 6根
    6、石墨触头开关专用测试线 1套
    7、地线 1根
    8、电源线 1根
    9、打印纸 2卷
    10、合格证 1份
    11、出厂检验报告 1份
    12、使用说明书 1本

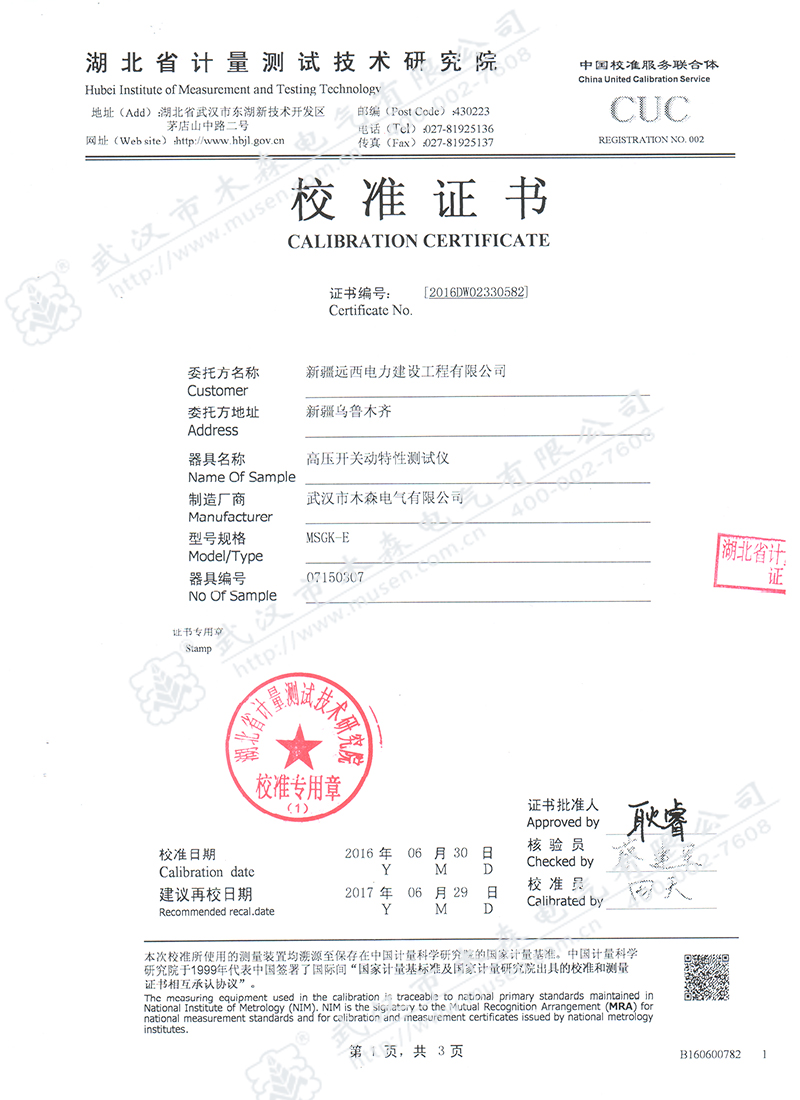

    高压开关动特性测试仪产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

    MSGK-E 高压开关动特性测试仪

    MSGK-E 高压开关动特性测试仪

    高压开关动特性测试仪资料下载
    文件名 更新时间 文件大小 点击下载
    MSGK-E高压开关动特性测试仪说明书 2016年09月20日 1064KB 点击下载
    MSGK-E 高压开关动特性测试仪 2016年09月23日 未知 点击下载
    高电压测试设备通用技术条件第3部分:高压开关综合测试仪 2015年09月16日 407KB 点击下载
    UKAS英国皇家认可委员会-质量管理体系ISO9001认证证书 2016年11月23日 未知 点击下载
    IQNET-国际认证联盟-质量管理体系 2016年11月24日 未知 点击下载
    高压开关动特性测试仪售后保障
    1、  我们对所销售的高压开关动特性测试仪三月包换。
    2、  我们售出的高压开关动特性测试仪三年免费维护、长期提供备品备件。
    3、  高压开关动特性测试仪的软件免费升级。
    4、  我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
    5、  根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
    6、  修理期间,木森电气可免费提供同类产品免费供客户使用,直到高压开关动特性测试仪修好。
    7、  木森电气所提供的高压开关动特性测试仪专机专号,终生维修。
注:1.高压开关动特性测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
 2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。
