SMG-2000B数字式双钳相位伏安表

产品别称:数字式双钳相位伏安表、相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表

  • 参考标准: JJG440-2008
  • 产品特点:
    ● 钳形电流互感器转换方式输入被测电流、保护功能

    ● 高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°
    ● 耐压功能、绝缘功能

  • 产品说明书 产品证书
  • 解决方案
  • 关于产品购买、技术维护等服务,欢迎致电! 联系我们
  • 产品用途
  • 技术参数
  • 产品附件
  • 产品证书
  • 资料下载
  • 相关推荐
  • 售后保障
    数字式双钳相位伏安表产品用途
    数字式双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。
    数字式双钳相位伏安表采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。
    数字式双钳相位伏安表外壳采用工程绝缘材料,另配橡皮防振保护套,安全、可靠。


    数字式双钳相位伏安表技术参数
    SMG-2000B 数字式双钳相位伏安表的技术参数
    1、基本误差
    参比工作条件:
    (1)环境温度:(23±5)℃
    (2)环境湿度:(45~75)% RH
    (3)被测信号波形:正弦波、β=0.02
    (4)被测信号频率:(50±0.2)Hz
    (5)被测载流导线在钳口中的位置:任意
    (6)测量相位时被测信号幅值范围:100~220V、0.5A~1.5A
    (7)外参比频率电磁场干扰:应避免
    2、工作误差
    额定工作条件:
    (1)环境温度:(0~40)℃
    (2)环境湿度:(20~80)% RH
    (3)被测信号波形:正弦波、β=0.05
    (4)被测信号频率:(50±0.5)Hz
    (5)被测载流导线在钳口中的位置:任意
    (6)测量相位时被测信号幅值范围
    测U1-U2相位时:30V~500V
    测I1-I2 相位时:10mA~10.00A
    测U1-I2 或 I1-U2 相位时:10V~500V、10mA~10.00A
    (7)外参比频率电磁场干扰:应避免
    额定工作误差极限:
    在额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
    (8)显示位数:3 1/2
    (9)采样速率:3次/秒
    (10)电 源:单个 9V 迭层电池、电源电流小于5mA
    (11)储存条件:温度:-10℃~50℃
    (12)外形尺寸 表壳尺寸: 186×86×33 mm
    钳壳尺寸: 140×40×19 mm
    钳口尺寸: Φ7×8 mm
    (13)重 量:表体 280 g 测量钳 2×200 g


    数字式双钳相位伏安表产品附件
    1、 数字式双钳相位伏安表一台
    2、测试线包
    3、产品说明书
    4、产品合格证等


    数字式双钳相位伏安表产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

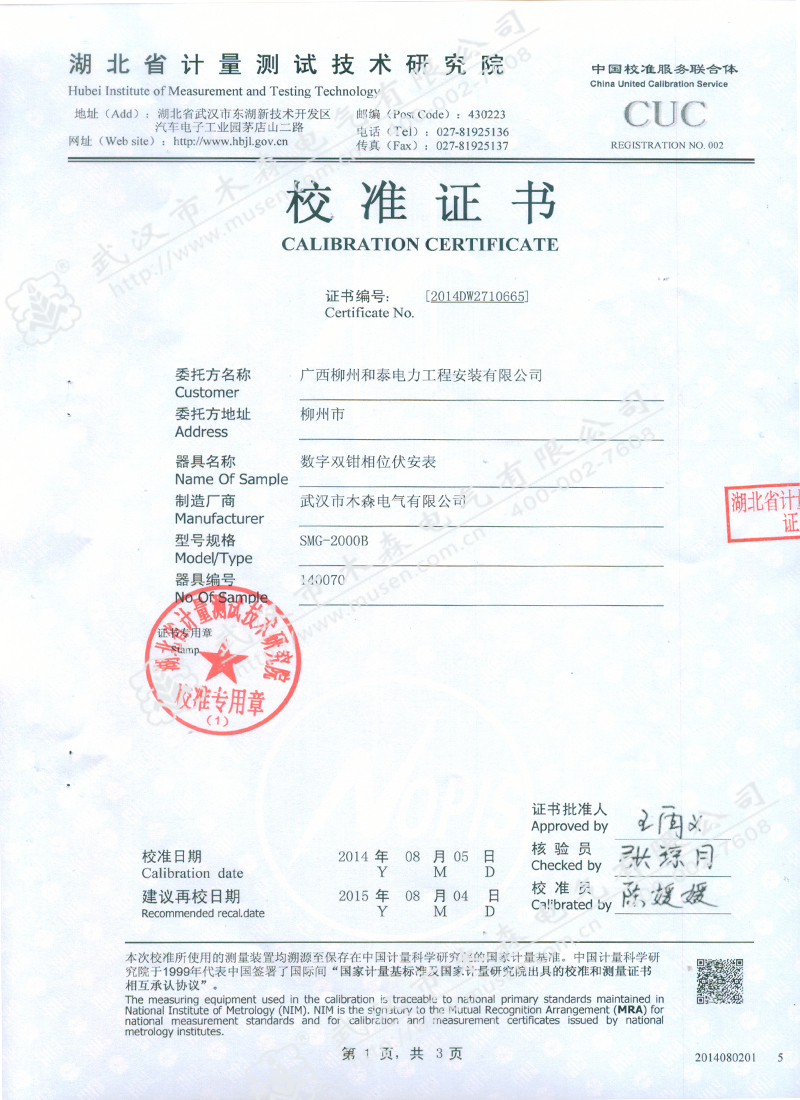

    SMG2000B 数字式双钳相位伏安表

    SMG2000B 数字式双钳相位伏安表

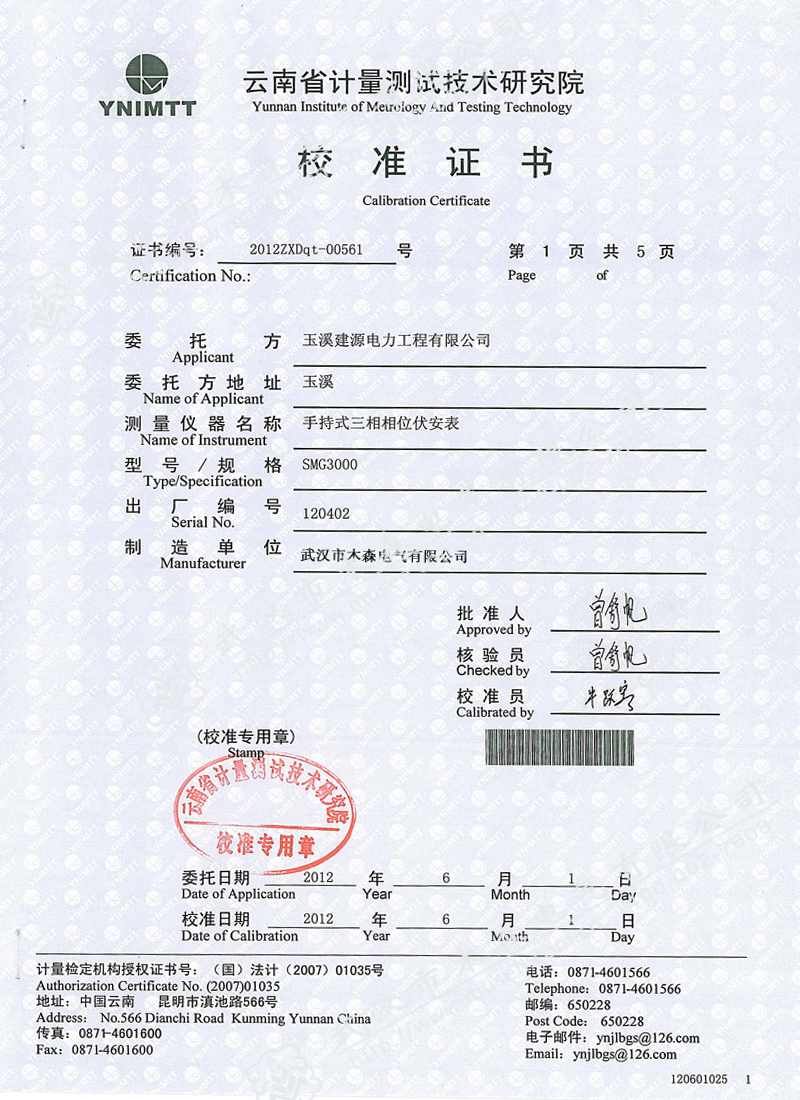

    SMG3000 手持式三相相位伏安表

    SMG3000 手持式三相相位伏安表

    数字式双钳相位伏安表资料下载
    文件名 更新时间 文件大小 点击下载
    SMG-2000B 数字式双钳相位伏安表说明书 2016年09月18日 538KB 点击下载
    SMG2000B 数字式双钳相位伏安表 2016年09月23日 未知 点击下载
    电力设备专用测试仪器通用技术条件 2016年10月17日 996KB 点击下载
    UKAS英国皇家认可委员会-质量管理体系ISO9001认证证书 2016年11月23日 未知 点击下载
    IQNET-国际认证联盟-质量管理体系 2016年11月24日 未知 点击下载
    数字式双钳相位伏安表售后保障
    1、  我们对所销售的数字式双钳相位伏安表三月包换。
    2、  我们售出的数字式双钳相位伏安表三年免费维护、长期提供备品备件。
    3、  数字式双钳相位伏安表的软件免费升级。
    4、  我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
    5、  根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
    6、  修理期间,木森电气可免费提供同类产品免费供客户使用,直到数字式双钳相位伏安表修好。
    7、  木森电气所提供的数字式双钳相位伏安表专机专号,终生维修。
