MS-ADOWS 10(35)电缆振荡波局放云检测系统

产品别称:电缆振荡波局放云检测系统、电缆局放云检测系统、电缆振荡波局放检测系统、振荡波局放检测系统

  • 参考标准: DLT846.4-2004
  • 产品特点:

    ● 精准定位局放位置,精准可达5M

     操作简便:ECM操作软件,符合标准检测流程,操作简单
    ● 智能分析:TDR算法数据,图形展示测试结果,测试报告自动生成
  • 解决方案
  • 关于产品购买、技术维护等服务,欢迎致电! 联系我们
  • 产品用途
  • 技术参数
  • 产品附件
  • 产品证书
  • 资料下载
  • 相关推荐
  • 售后保障
    电缆振荡波局放云检测系统产品用途
    ADOWS-10异步双端10kV电缆振荡波局放云检测系统,用于检测电缆本体和附件所产生的局部放电信号、定位故障点和确定电缆绝缘情况。
    MS-ADOWS 10(35)电缆振荡波局放云检测系统,ADOWS-10异步双端10kV电缆振荡波局放云检测系统,用于检测电缆本体和附件所产生的局部放电信号、定位故障点和确定电缆绝缘情况。
    MS-ADOWS 10(35)电缆振荡波局放云检测系统——ADOWS-10由近端检测装置、远端检测装置和云计算平台组成,近端检测装置包括一台用于操作上位机和一个可远程控制的高压单元。高压单元包括一个高压电源、谐振电抗器、电子开关、嵌入式数据采集单元,和通信接口控制器;远端检测装置包括:1台用于观察的上位机和一个可远程控制的检测单元,检测单元由嵌入式数据采集单元和通信接口控制器组成;云计算平台包括储存在海量服务器中的电缆故障库和智能算法。
    MS-ADOWS 10(35)电缆振荡波局放云检测系统,简单的局放检测和定位公在近端检测装置中完成,增强的局放检测和定位以及电缆状态评估在云计算平台中完成。
    MS-ADOWS 10(35)电缆振荡波局放云检测系统:近端检测装置通过高压源对被测电缆进行充电,当峰值电压到达预定值后,合上对地电子开关,形成一个正弦阻尼振荡波(DAC),根据电缆的电容大小振荡频率可能在几十至几百赫兹,近端检测装置和远端检测装置同时对局放信号进行测量、定位、云计算平台对局放进行精确定位一,和绝缘状态评估及数据管理。
    电缆振荡波局放云检测系统:
    ADOWS-10既可工作在单端测量模式,也可工作在双端测量模式,或云计算模式
    因测试电缆的振荡频率接近工频,故局放测试仪效果可等于工频状态
    因测试电压的作用时间几百毫秒,故不会对电缆造成长期损坏
    局放熄灭电压和介损参数,很容易由ADC信号得出
    电缆绝缘状态评估可以作为电缆生命周期管理的重要依据
    电缆振荡波局放云检测系统型号:
    MS-ADOWS-10S 10kV电缆振荡波局放云检测系统
    MS-ADOWS-10D 异频双端10kV电缆振荡波局放云检测系统
    MS-ADOWS-35S 35kV电缆振荡波局放云检测系统
    MS-ADOWS-35D 异频双端35kV电缆振荡波局放云检测系统
    电缆振荡波局放云检测系统特点:
    精准定位局放位置,精准可达5M
    操作简便:ECM操作软件,符合标准检测流程,操作简单
    智能分析:TDR算法数据,图形展示测试结果,测试报告自动生成
    数据无线网络上传,轻松管理数据
    可拆卸配件,移动方便




    电缆振荡波局放云检测系统技术参数

    1.电缆振荡波局放云检测系统主要规格参数

    系统特点技术参数指标技术参数
    采用云计算技术进行电缆状态评估   最大DAC输出电压    28kV峰值/20kV有效值
    采用双端`测模式进行的局放精准定位     DAC频率范围    50Hz-800Hz
    通过阻尼振荡波进行局放测量和定位    电缆电容    0.025微法-3微法
    局放测量遵循IEC60270标准    高压充电电流    10mA
    可选择全自动校准和手工校准    局放测量范围    1pC-100nC
    可选择全自动测量和手工测量    测量标准    IEC60270
    自动调整测量带宽优化信号检测    局放定位带宽    150kHz-45MHz
    可以自动佼准接头位置    介损因子tanð    1%-10%
    支持远程控制的嵌入式系统    电源    110/240VAC, 50/60Hz
    支持WLAN、3G或短信模式    运行温度    -10℃ ~ +40℃
    操作简单、重量轻、移动方便    重量约     65 KG

    电缆振荡波局放云检测系统 技术参数


    内容数量
        近端检测装置(包含上位机和高压单元)                1套
        安全控制装置                1个
        远程检测装置(包含上位机和高压单元)                1套
        5m高压测试电缆                2条
        校装器及控制电缆                1套
        补偿电容及连接电缆                1套
        附件包                1个
        ADOWS分析包CD-ROM                1套
        操作手册                1本
        云计算平台                可选


    电缆振荡波局放云检测系统产品附件
    1、电缆振荡波局放云检测系统1套
    2、测试线包
    3、产品说明书
    4、产品合格证等

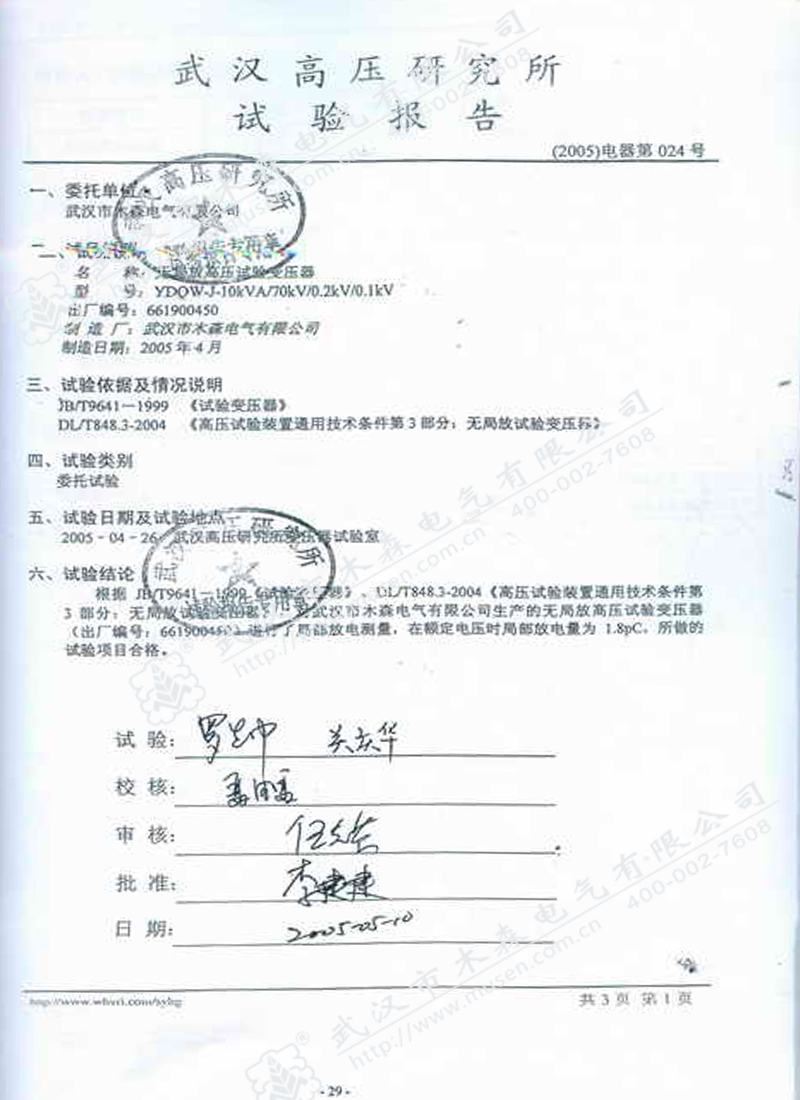

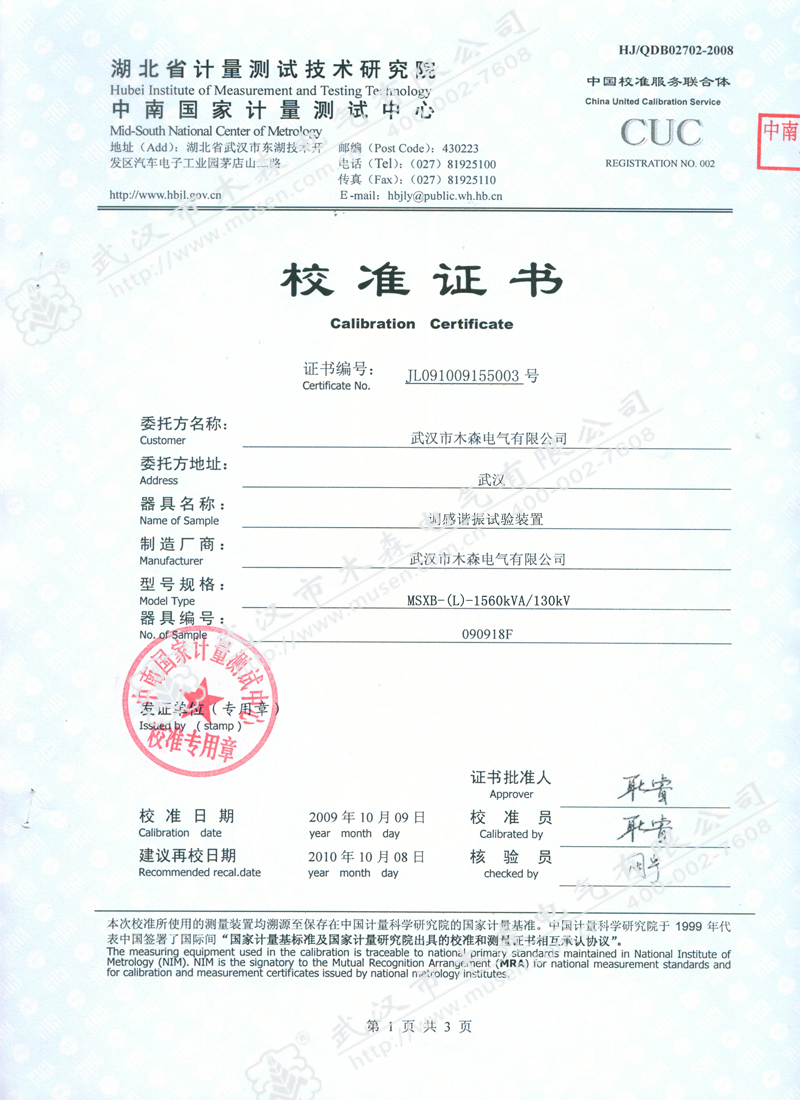

    电缆振荡波局放云检测系统产品证书

    企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

    MSWJ无局放变频串联谐振耐压装置

    MSWJ无局放变频串联谐振耐压装置

    YDJZ 无局放交流耐压试验装置

    YDJZ 无局放交流耐压试验装置

    电缆振荡波局放云检测系统资料下载
    文件名 更新时间 文件大小 点击下载
    高电压测试设备-局部放电测量仪通用条件 2016年10月14日 526KB 点击下载
    制造计量器具许可证 (正本) 2016年10月18日 未知 点击下载
    UKAS英国皇家认可委员会-质量管理体系ISO9001认证证书 2016年11月23日 未知 点击下载
    IQNET-国际认证联盟-质量管理体系 2016年11月24日 未知 点击下载
    电缆振荡波局放云检测系统售后保障
    1、  我们对所销售的电缆振荡波局放云检测系统三月包换。
    2、  我们售出的电缆振荡波局放云检测系统三年免费维护、长期提供备品备件。
    3、  电缆振荡波局放云检测系统的软件免费升级。
    4、  我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
    5、  根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
    6、  修理期间,木森电气可免费提供同类产品免费供客户使用,直到电缆振荡波局放云检测系统修好。
    7、  木森电气所提供的电缆振荡波局放云检测系统专机专号,终生维修。
注:1.电缆振荡波局放云检测系统产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
