【案例】500kV变压器介损测试报告分析


2016-11-08 21:49   点击:298
                              武汉市木森电气有限公司是500kV变压器介损测试仪生产厂家,20年专注500kV变压器介损测试仪研发、生产。小森与大家 一起500kV变压器介损测试报告分析,点击http://www.musen.com.cn/189.html获取更多。
500kV变压器介损测试报告试验变电站
图1:500kV变压器介损测试现场:500kV梅里变电站

      本次案例500kV变压器介损测试报告数据来源:
      地   址:浙江省无锡市新区梅村镇500kV梅里变电站
      被试品:550kV变压器
      变压器规模为:500kV采用3/2断路器接线,8回线路和1000MVA主变压器3组,组成5个完整串,悬挂式管型双母线;220kV系统出线14回,双母线双分段、双母联接线方式,管型母线支持布置。
500kV变压器介损测试报告变电站外 景
图2:500kV变压器介损测试现场:500kV梅里变电站内景

      测试试验设备:MS-101D 变压器介损测试仪
      测试技术摘要:采用反接线法、内标准电容、异频45/55Hz、内高压10kV,对具体出厂参考值及MS-101D变压器介损测试仪的测试值绝缘的偶质损失角正切(%)及电容测量
      按国家标准GB/T 6451-2008,用AI-6000型电桥测量,测量电压10kV。
测量部位  油温(℃) tgδ(﹪) Cx (pF) 环境湿度
  低压-高压、中压及外壳 26.9 0.21 7977 81 ﹪
  高压、中压-低压及外壳  26.9 0.20 8594 81﹪
  高压、中压、低压-外壳  26.9 0.21 9649 81﹪

      案例500kV变压器介损测试报告
反接  内Cn Cx tgδ  Ux Ix  f1 f2
异频  内Un 8.568nF  0.237% 9.999kV  26.91mA 89.863° 45.00 Hz 55.00 Hz
图1:500kV变压器介损测试报告试验设备
图3:

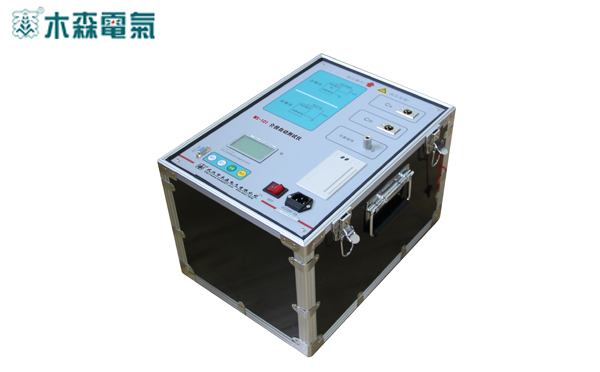

500kV变压器介损测试设备:MS-101D变压器介损测试仪
      500kV变压器,进行绕组绝缘的介质损失角正切(﹪)及电容测量。
      测量部位:高压、中压~ 低压及外壳,
      出厂参考值:tgδ(﹪) 0.20 ,Cx (pF)8500 。
      测试值:tgδ(﹪) 0.237 ,Cx (pF)8568,
      【案例】500kV变压器介损测试报告分析结果符合出厂参考值
