【成功案例】广州华润热电厂发电机直流泄漏电流试验圆满完成


2017-04-01 13:11   点击:431

       木森电气是一家有着20年电力试验丰富经验的企业,专注电力试验20年,应用于多个客户,此次受邀前往广州华润热电厂进行发电机直流泄露电流试验,小森带你一起走进此次试验。

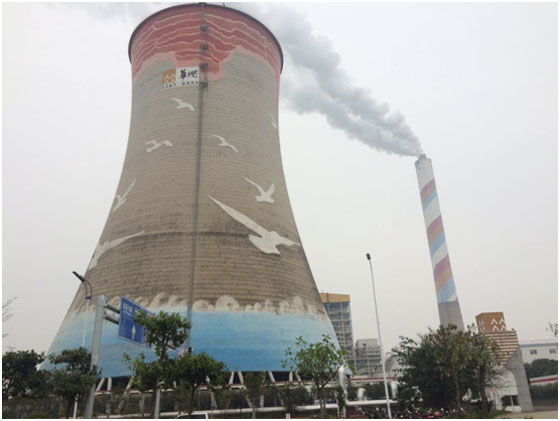

广州华润热电厂实景
广州华润热电厂实景
       在10日下午到达广州华润热电厂与现场的负责人办理一系列的手续后进入到电厂生产区,根据和客户的沟通我们了解到此次试验主要分两项,第一项是对发电机定子绕组绝缘电阻进行试验,在了解完情况后开始进行本次的第一项试验。
       首先我们需要先对发电机的状态进行确认,所以需要断开了中性点和封闭母线连接。其次要将汇水管接地断开,测温元件等与发电机断开,最后发现发电机内冷水化验合格。然后接着是将汇水管接水内冷绝缘电阻测试仪的汇水管端口,B、C相接地,对A相进行绝缘电阻测试,按上述方法对B,C相依次进行绝缘电阻测试。接着用MS-2500F,2500V档位测得绝缘电阻只有200MΩ左右并且吸收比小于1.3,处理过绕组与汇水管后测得三相绝缘电阻760MΩ-1.03GΩ,A相吸收比小于1.3,B/C相大于1.3。由于此次电厂用的是水内冷绝缘电阻测试仪,用2500V档位测得三相绝缘电阻在1.05GΩ-3.13GΩ,吸收比大于1.3。
       第一项试验完毕后接着进行的是发电机组定子绕组直流耐压及泄漏电流试验,
       因为测试的绝缘电阻是合格的,其在他条件不变的前提下,我们需要将B、C相接地,对A相进行试验。
   然后将汇水管接地断开处于直高发的汇水管端口连接。发电机额定电压为20kV,小修时耐压值为2倍的额定电压(40kV),每升10kV为一个阶段,每个阶段耐压一分钟读取泄漏电流值。

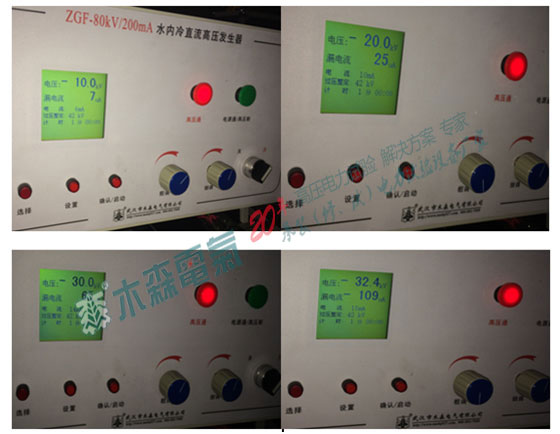

发电机直流泄漏电流试验现场数据
发电机直流泄漏电流试验现场数据
       发现当电压分别升至阶段电压时数据为:10kV/7μA;20kV/25μA;30kV/65μA。
       当电压升至32kV时,泄漏电流在升压过程中迅速下降至负值,32.4kV/-109μA。数值不正常停止升压,处理过现场的高压线和各处的绝缘后再次升压,依然到32kV左右出现上述问题。换到B相试验并反复对外部因素进行排查,试验多次依然如此。

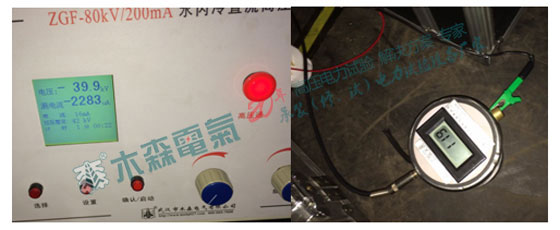

仪器本体表对应外接微安表40kV时泄漏电流
仪器本体表对应外接微安表40kV时泄漏电流
       根据情况向南瑞进行咨询,回复可能是水质极化存在电势导致负值的出现,把汇水管接地半小时并且对绕组进行放电处理。之后再次试验还是出现相同的状况。最终怀疑仪器的表计有故障,采用外接微安表进行试验,当电压升至32kV左右是仪器上表开始出现负值,外接微安表则表现正常,当达到40kV时外接微安表显示119μA,仪器表显示-2283μA。最终判断可能是仪器表计故障,发货回公司等待检验。
       到此本次试验就圆满完成了,客户对此次试验感到非常满意,对木森电气这个品牌也是非常认可的,说以后如果设备或者试验有需求的话有机会还要找木森电气。
