抗干扰介损自动测量仪接线方式


2017-03-07 13:51   点击:101

       木森电气专业生产MS-101抗干扰介损自动测量仪,产品选型丰富、专业电测20年,找抗干扰介损自动测量仪选木森电气,打造行业品牌。
        抗干扰介损测试仪是一种先进的测量介质损耗和电容容量的仪器,用于工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗和电容容量。那么它的接线方式是什么呢?下面小森为你详细介绍。
        MS-101抗干扰介损自动测量仪接线方法:
        抗干扰介损测试仪仪器引出端子说明:
        HV --- 仪器的测量引线高压端(带危险电压)。
        CX --- 正接线时试品电流输入端。
        仪器的接地端,使用时与大地可靠相接。
        1、正接法(见图1)
        当被测试设备的低压测量端对地绝缘时,可以采用该接线法测量。
        下面以标准电容器BR16正接法测量为例。
        (1)高压线的屏蔽线接标准电容器的高压端;
        (2)将黑色专用低压电缆从仪器面板上的Cx端引出 ,低压芯线接标准电容器的低压端L;低压屏蔽线接被标准电容器屏蔽端E。(如试品无屏蔽端则悬空)

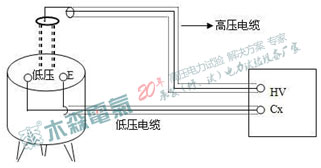

标准电容BR16正接线(非接地试品)接线法
图1、标准电容BR16正接线(非接地试品)接线法
        特别注意:HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样,无法测量;
        2、反接法(见图2)
        (1)高压线的芯线接标准电容器的低压L端;高压线的屏蔽端接标准电容器的E端。
        (2)标准电容器的高压端接地。

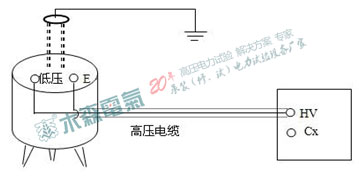

标准电容器BR16反接线(接地试品)接线法
图2、标准电容器BR16反接线(接地试品)接线法
        注意:HV插口输出10kV危险电压,将高压绝缘电缆插在HV插口上
        木森电气专业从事MS-101抗干扰介损自动测量仪的设计与制造,自主开发了一系列的产品。选型丰富,有MS-101抗干扰介损、MS-101D介损测试仪、MS-101F介损测试仪(CVT)、MS-101F。专业电测20年。
        木森电气是湖北电力计量测试协会的会员单位、电测行业首批获得《制造计量器具许可证》企业之一。先后获得产品国家专利、ISO9001、2016年电测行业诚信企业奖。找抗干扰介损自动测量仪就选木森电气。
咨询电话:400-002-7608。网址:musen.com.cn。
