三通道直流电阻测试仪面板及接线方式


2017-03-15 13:15   点击:111

       木森电气生产的MS-510S三通道直流电阻测试仪具有完善的反电势保护功能, 具有自动放电和放电指示功能,具有适用温度宽、精度高、防震、抗干扰、携带方便等特点。下面为你介绍S-510S三通道直流电阻测试仪面板及接线方式。
        一、MS-510S三通道直流电阻测试仪面板介绍

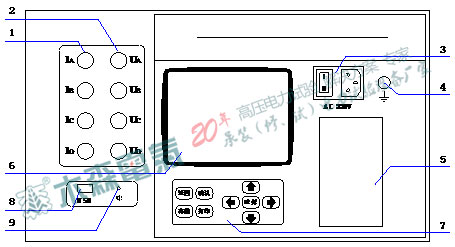

        面板(图1)为面板示图
MS-510S三通道直流电阻测试仪面板示意图
图1、MS-510S三通道直流电阻测试仪面板示意图
        1、IA、IB、IC、Io:电流输出接线柱;
        2、UA、UB、UC、Uo:电压输入接线柱;
        3、电源开关:仪器的电源开关及保险;
        4、接 地 柱:仪器安全接地专用;
        5、打 印 机:打印测试数据;
        6、液 晶 屏:显示测试数据,操作提示功能;
        7、键    盘:『返回』对应的返回上一层菜单功能;
        『确定』对应光标按钮的执行功能;
        『存储』对应测试项目的数据存储;
        『选择』对应光标选择菜单功能;
        『▲▼』用来修改参数或数值大小,“▲”表示从0-9加,“▼”表示从9-0减;
        『◄►』改变光标选择的位置;
        8、USB接 口:用于连接优盘专用接口。
        9、蜂 鸣 器:仪器放电报警指示。
MS-510S三通道直流电阻测试仪外观
图2、MS-510S三通道直流电阻测试仪外观
        二、MS-510S三通道直流电阻测试仪接线方式
        2.1、将电源线把仪器与外部AC220V电源连接,将接地端子与大地连接。
        2.2、然后依次将接线端子的四个测试钳(黄绿红黑)分别接到变压器高压侧的A、B、C、O。也可以将接线端子的四个测试钳(黄绿红黑)分别接到变压器低压侧的a、b、c、o,如果只有三个套管,可以不接黑色测试钳,但这种情况不可以选择三相同时测量和单相电阻测量,只能选择单线电阻测量且不用再移动测试钳。
        2.3、当选择单相电阻测试时必须接黑色的测试钳,当选择单线电阻测试时,需注意所选的测试方式与所夹的测试钳要一一对应。
        2.4、单相变压器使用时将接线端子黄色和黑色的测试钳接到单相变压器的高压侧或低压侧,选择单相电阻测试方式测量即可。
        2.5、仪器配套的专用测试线已经将电流、电压线设计到同一测试钳口上,接线简单方便。
