河北智能绝缘电阻测试仪屏蔽端使用方法


2017-03-22 15:02   点击:459

        木森电气生产的河北MS-MS-2000 智能绝缘电阻测试仪(五档) 采用嵌入式工业单片机实时操作系统,数字模拟指针与数字段码显示完美结合,该系列表具有多种电压输出等级(250V、500V、1000V、2500V、5000V)、容量大、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单。下面为介绍河北智能绝缘电阻测试仪一种使用方法。
        河北MS-MS-2000 智能绝缘电阻测试仪屏蔽端使用方法。
        屏蔽端使用方法
        在电力电缆等的绝缘测量或外界电磁场干扰时,为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度,在实际测量过程中,采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

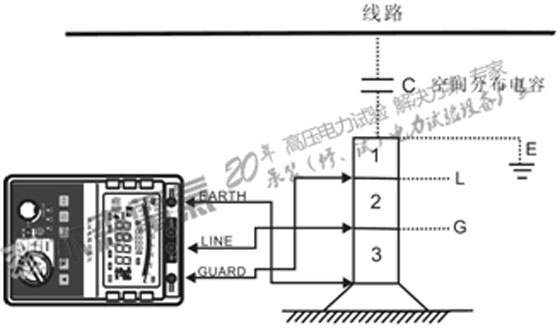

        对于两节及以上的被试品,例如避雷器、耦合电容可采用图1所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上,这样,由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉,而不经过测试主回路,从而避免了干扰电流的影响。对最上节避雷器,可将其上法兰接仪表地端(EARTH)后再接地,使干扰电流直接入地。但后者不能将干扰完全消除掉。
利用屏蔽端(GUARD)屏蔽干扰
利用屏蔽端(GUARD)屏蔽干扰
        其它方面的应用可参考此接法。
        电池充电
        注意:当开机时,仪表电源状态灯红灯闪亮,表示电池电量快要耗尽,应立即充电。
        1、河北MS-MS-2000 智能绝缘电阻测试仪可采用交直流两种方式供电,但在现场电源干扰较大或不稳定时,        推荐使用仪表的内部电源供电。
        2、首次使用仪表时,需充电6小时。否则仪表不能正常工作。
        3、充电电路采用专用智能充电管理模块,可自动停止充电并监视电池电量,在测试过程中如发现电源状态指示灯红灯闪亮表示电池电量快要用尽,需充电,但这时不影响仪表的正常使用。
        注意:在充电之前,请确认交流输入电压范围应为220VAC±15%,以免接错电源造成不必要的损失。
        4、将电源适配器的一端插入仪表电源插孔中(8),另一端接交流电源,充电指示灯红灯亮,充电开始。
        5、电池充满后,充电指示灯绿灯亮,快速充电完成时可适当延长充电时间。
        注意:仪表不使用时,应确保波段开关(9)处于关闭状态(OFF),长期不使用时需将电池充满并从电池仓中拿出,以延长电池使用寿命。
        注意:当仪表无法开启电源时,需充电或更换电池或使用交流电源。
        武汉市木森电气有限公司是 湖北电力计量测试协会的会员单位、电测行业首批获得《制造计量器具许可证》企业之一,河北MS-MS-2000 智能绝缘电阻测试仪通过武汉高压研究院电气设备质量检验测试中心的严酷型式试验。
如果你对河北MS-MS-2000 智能绝缘电阻测试仪还有别的疑问可联系我们现场咨询。联系电话:400-002-7608 网址:musen.com.cn。
