插座开关的安装布置


2017-04-28 10:26   点击:58
                        【首要标准】
开关距地1.4m,插座距地0.3m。开关、插座距门口为150,开关不宜装在门后。
出水口大案下方不要有插座和开关,左右距离有。
电线(导体和绝缘外皮)截面不超过管内截面的40%
客厅一般是落地的,所以安装高度:0.3米
卧室的空调一般设计是挂式的,所以安装高度:1.8米
空调插座的安装高度一般为2.2米


插座安装位置规则:
1、一般插座下沿当距地面0.3米,且安装在同一高度,相差不能超过5mm;
2、客厅卧室每个墙面,两个插座间距离当不高于2.5米,墙角0.6米范围内,至少安装一个备用插座;
3、洗衣机插座距地面1.2米至1.5米之间,最好选择带开关三极插座;
4、电冰箱插座距地面0.3米或1.5米(根据冰箱位置而定),且宜选择单三极插座;
5、分体式、挂壁空调插座宜根据出线管预留洞位置距地面1.8米处设置,窗式空调插座可在窗口旁距地面1.4米处设置,柜式空调器电源插座宜在相应位置距地面0.3米处设置
6、油烟机插座当根据厨柜设计,安装在距地1.8米至2米高度,最好能为脱排管道所遮蔽;
7、电热水器插座应在热水器右侧距地1.4m~1.5m安装,注意不要将插座设在电热器上方;
8、露台插座距地当在1.4米以上,且尽可能避开阳光、雨水所及范围;
9、厨房、卫生间、露台,插座安装当尽可能远离用水区域。如靠近,当加配插座防溅盒。台盆镜旁可设置电吹风和剃须用电源插座,离地1.5~1.6米为宜;
10、 近灶台上方处不得安装插座
家庭改造中一般电器安装高度:
1.抽油烟机:欧式抽油烟机一般距地面2100mm左右,左右取抽油烟机的中间。中式抽油烟机一般距地面2100mm左右,排烟道在左面时,插座往右放,排烟道在右面时,插座往左放。烟管不会挡住插座。
2.微波炉:一般距地面2000左右mm,放到微波炉上面的柜子里(需要把上面柜子的底板开一个50mmd的孔穿过插头),插上一般就不拔下来了,美观一些。
3.热水器:距地面左右,在热水器的下方偏左或偏右,不影响冷热水和煤气管为准。
4.消毒柜:吊在墙上的一般距地面左右,放到消毒柜上面的柜子里(需要把上面柜子的底板开一个50mmd的孔穿过插头),插上一般就不拔下来了,美观一些。立式放在地柜里面的,距地面左右,在消毒柜后面,一般插上就不拔下来了。需要在插座正上方1200左右位置加一个控制开关。
5.小厨宝:距地面左右,在水槽柜相邻的柜子里。避免上下水漏水后,溅到插座上。
6.电饭锅,小烤箱,榨果汁机,电水壶,电磁炉,电饼锅等插座,一般选用五孔的,带地线的。距地面左右,不能在水槽和灶台的上方。
7.垃圾处理器:水槽相邻的柜子里留下插座,距地面左右,需要在插座正上方1200左右接一个控制开关。方便操作。
8.烤箱:一般放在煤气灶下面,距地面左右,在烤箱后面,一般插上就不拔下来了,需要在插座正上方1200左右接一个控制开关。方便操作。
9.冰箱:冰箱最好单独走一路电,可以出差或旅游时,别的电源都关掉,只留下冰箱电源,不会让冰箱里面的食物变质。冰箱侧后面,距地面左右。
10.煤气灶带电磁炉:煤气灶柜里,距地面左右。
11.橱柜灯:准备装灯的柜子后面,距地面左右,甩出电线,可以把灯接到吊柜下面。注意接头部分的绝缘。
12.爱好音乐的朋友,可以把音像接入厨房,一边操作,一边享受音乐,电视莫,当然,也可以考虑了~
13.卫生间里面如果允许,还要考虑音源,那叫一个爽啊


电气插座布置:
插座这个小小的电气装置件,往往容易被人忽视,但在现代住宅中却随处可见,不管是在客厅、卧室、书房,还是在厨房、餐厅、卫生间,人们都要使用它,甚至阳台都忘不了装一个插座,以备它用。
现代生活水平的提高,人们对住宅电气装置的要求也越来越高,人们不再满足照明、风扇、洗衣机、电冰箱、彩电等电气设备带来的方便,更加热衷追求音响、空调、大屏幕彩电、电脑、电话带来的享受。随着当今知识经济、信息时代的到来,可视电话、电子购物、家庭办公等智能化住宅建筑将不断涌现。这些电能、信息的传递除通过电线、电缆外,还必须通过插座这个小小电气装置件输送给用电设备或信息终端。可见,插座的种类和数量在现代住宅中呈日益增长的趋势。所以,现代住宅中插座的选型、布置位置、数量和安装高度都直接关系到住户今后的使用效果,是现代住宅电气设计中十分重要的内容。建筑电气设计人员应对插座这个小小的电气装置件引起足够重视。

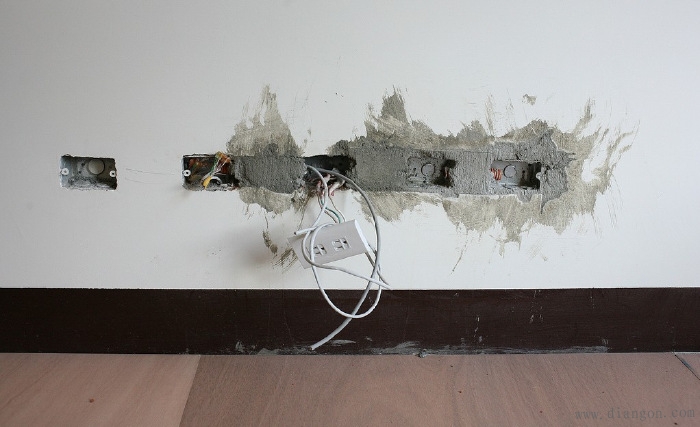

然而,在现实的住宅电气中,往往看到住宅建成后,住户搬进来之前,都要对原设计的电气线路进行大的改造,这里增加一个灯,那里增加一个多用插座和电话插座,那里还要增加一个空调插座和电视插座,增加最多的就是插座,到处凿墙打洞,对整个建筑物的结构造成很大破坏,有的甚至留下安全隐患。进行线路改造者大部分又不是电气专业安装人员,时常造成烧坏家电、短路、断路、烧闸现象,对整个建筑物的配电系统造成损害。出现上述现象的原因是多方面的,但设计不尽人意,也是一个重要方面。
在现代住宅电气设计中插座(包括强电、弱电插座)选型、布置、安装高度怎样才能满足现代人们生活的需求呢?
怎样才能使人们住新房之前,减少或避免发生到处凿墙打洞的现象?
住宅设计规范(GB50096-1999)规定的插座数量是最小值而不是最大值,且远远不能满足现代人们的需要。我们的住宅电气设计怎样真正体现以人为本的思想,本人就这个问题,根据本市住宅电气设计安装的实际情况,谈谈几点粗浅的意见,与大家共同商讨。
现代住宅是由客厅、卧室、书房、厨房、餐厅、洗涤间、卫生间、阳台组成的。住户的家用电器众多,且又在不断地增加,从何处着手呢?我以为:首先必须要明确住宅中各个房间主要会有哪些家用电器,然后根据建筑平面图,住户一般会怎样去布置,按照这种思路去思考,目的性就很强。下面就各个房间的功能具体阐述个人观点。
1客厅插座的布置、安装高度及容量选择
 1.1客厅插座布置
客厅是人们会客、看电视、唱卡拉OK,起居活动的中心,主要的家用电器有音响(扩音机、VCD机、混响机)、空调、落地台灯、石英电暖炉、电话、电视、电脑、打印机、传真机等。(电脑、打印机、传真机本应放在书房,但考虑本市目前大部分住宅没有书房,只好放在客厅)。从这些家用电器的使用情况来看,我们可以发现弱电(电视、电话双孔插座)插座位置一确定,强电(电源)多用插座至少4组就相应确定。强电与弱电插座的水平距离以大于0.5m为宜,如果距离太近,强电对弱电信号产生电磁干扰,影响收看效果。彩电、音响是必须摆在一起的,彩电既需要电视信号插座,也需要电源插座。彩电、音响都是两孔插头,共需要2组(每组2个二孔插座)插座。又根据本市的情况,客厅有线电视插座只能装一个,那么电脑就只能共用这个有线电视信息插座,相应的打印机、传真机也随电脑一起布置,又需要2组多用插座(二、三孔插座)。这样就形成了一个以电话、电视双孔插座为中心,两边水平距离至少为0.5m的各2组多用插座的形式。彩电、音响、电脑、打印机、传真机布置在一起总长度3m左右,即使家庭现在还没有打印机、传真机,其总长度也有2m左右。足以占去客厅中的一面墙,是客厅中最主要的部分。因此,在住宅电气设计中,尽管建筑平面的客厅是多种形式的,我们只要细心体会家具及上述家用电器的布置,使线路安装简便,抓住客厅中一面主要墙,然后按此方法进行设计。客厅中这个主要问题解决了,其它的问题就迎刃而解。彩电、音响的对面墙必然是沙发、茶几,在此部位需设一个电话插座,2组电源多用插座(用于落地台灯、石英电暖炉2个)。然后再根据建筑平面图及空调机管道安装方便等因素,确定空调机插座的位置。客厅其它墙上,视情况而定布置1至2个多用插座,作为备用。综上所述,在现代住宅客厅中,强电插座需要7至9组,弱电插座需要至少2组,方能满足人们生活的需求。
 1.2客厅插座的安装高度及容量选择
本人以前的设计中,客厅插座安装高度大部分是底边距地0.3m或1.4m。底边距地0.3m的缺点是:住户用装饰板进行墙裙装修时,需在墙上打龙骨架,必须要把插座移出来固定在龙骨架上,否则会被装饰板盖住,如果在装饰板上开个口子,露出插座很不美观,装修不便是其一,其二是被低柜挡住,插、拔插头很不方便,且低柜不能紧靠墙摆,要留出插、拔插头的空间,也不美观。底边距地1.4m的缺点是:住户装修墙裙一般是1m高,插座底边距墙裙顶的距离是0.4m,显得不协调,影响美观。因此,本人现在认为客厅插座底边距地1.0m较为合适。既使用方便,也能与墙裙装修协调,即使有的住户不搞墙裙装修,又能保持统一。另外,小于20m2的客厅,空调机一般采用壁挂式,那么这个空调机插座底边距地为1.8m。如客厅大于20m2,采用柜机插座高度为1.0m,客厅插座容量选择是:壁挂式空调机选用10A三孔插座,柜式空调机选用15A三孔插座,其余选用10A的多用插座。
 2 卧室插座的布置、安装高度及容量选择
 2.1卧室插座的布置
卧室是人们休息、睡眠的地方。主要的家用电器有:电话、电视、空调机、桌前台灯、落地台灯、床头台灯、落地风扇、电热毯等。确定床的位置是卧室插座布置的关键。一般双人床都是摆在房间中央,一头靠墙,双人床宽一般为1.5m,那么,床头两边各设一组(二、三孔)多用电源插座,以供床头台灯、落地风扇及电热毯之用,床头并设一个电话插座,床头的对角(指窗户方向)设一个电视插座及1组多用电源插座,以供睡前欣赏电视或插桌前台灯之用,靠窗前的侧墙上设一个空调电源插座,其它适当位置设一组多用电源插座,作备用。共设强电插座4至5组,弱电插座2组。
 2.2卧室插座的安装高度及容量选择
住户在卧室装修中,用装饰板搞墙裙的比较少,故建议空调电源插座底边距地为1.8m,其余强、弱电插座底边距地0.3m。空调机电源选用10A三孔插座,其余选用10A二、三孔多用插座。
3书房插座布置、安装高度及容量选择
 3.1 书房插座布置
书房是人们学习的地方,也兼作健身锻炼之用。主要家用电器有电脑、电话、打印机、传真机、空调机、台灯、健身器具等。人们一般习惯把书桌摆在窗前,所以窗前墙一边布置电视、电话双孔插座一组,供电脑、传真机、打印机之用,另一边布置2组电源多用插座。窗前的侧面墙上布置一个壁挂式空调机插座一组,在其它适当的位置分别布置2组多用插座,以供健身器具使用。此房共计强电插座5组,弱电插座1组。
 3.2书房插座的安装高度及容量选择
除空调机底边距地1.8m外,其余强、弱电插座底边距地均为1.0m。空调机插座选用10A三孔插座,其余强电插座选用10A二、三孔多用插座。
4厨房插座布置、安装高度及容量选择
 厨房是人们制作饭菜的地方,家用电器比较多。主要有冰箱、电饭煲、排气扇、消毒柜、电烤箱、微波炉、洗碗机、壁挂式电话机等。根据给排水设计图及建筑厨房布置大样图,确定污水池、炉台及切菜台的位置。在炉台侧面布置一组多用插座,供排气扇用,在切菜台上方及其它位置均匀布置6组三孔插座,容量均为10A。厨房门边布置电话插座一个,以上插座底边距地均为1.4m。
5餐厅插座的布置、安装高度及容量选择
餐厅是人们吃饭的地方,家用电器很少,冬天有电火锅,夏天有落地风扇等,沿墙均匀布置2组(二、三孔)多用插座即可,安装高度底边距地0.3m,容量为10A。装一个电话插座,安装高度底边距地1.4m。
6洗涤间插座的布置、安装高度及容量选择
洗涤间是人们洗脸、刷牙、梳头、洗衣的地方,比较潮湿。主要家用电器有洗衣机、电吹风等。应根据给排水设计图确定洗衣机及洗脸盆的位置,各布置一个多用插座,并采用防溅型,插座底边距地1.4m,容量为10A。
7卫生间插座的布置、安装高度及容量选择
卫生间是人们洗澡、大小便的地方。家用电器有排气扇、电暖炉、电热水器、电话机等。一个10A多用插座供排气扇用,2个15A三孔插座供电暖炉、电热水器用,底边距地均为1.8m,尽量远离淋浴器,必须采用防溅型插座。电话机插座底边距地1.4m。装电话机的原因是人们在洗澡或大、小便时,仍然能与外界保持联系,使用方便。
阳台装一个10A多用插座,底边距地1.4m。
8插座的选型及保护措施

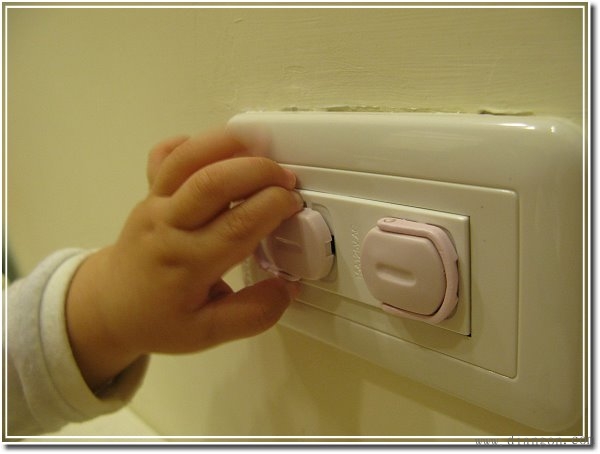

现代住宅中的插座必须要保证使用安全、可靠,故在选型方面应选择耐压值、载流量、插座铜片的张拔力及绝缘等级符合国家标准的产品,如TCL国际电工、真善美、鸿雁等厂家的产品,应选择带安全门的插座,以防小儿用铁钉或其它金属物插入其中。
还要加强插座回路的保护措施,设计专门的PE线,且不能与N线相混,PE线与建筑物共用接地装置,接地电阻R≤4Ω。每户的厨房插座、卫生间插座、空调插座、其它插座均应设计专用回路,用漏电开关保护。
9小小建议
智能型住宅是今后的发展方向,故建议同轴电缆和双绞线进入每个房间,并设插座,为将来向智能型住宅方向发展打下基础。
