通过Internet访问PLC的Web Server实现对PLC的远程诊断


2017-04-28 10:26   点击:39


目前,所有带 PN 口的SIMATIC S7-300/400,S7-1200/1500 CPU 或者配置了CP 卡的SIMATIC S7-300/400、S7-1500的 plc 均支持 Web Server 功能,通过该功能,利用 IE 等浏览器工具,可实现无需 STEP 7 等工具软件对 PLC 的诊断,本文旨在介绍如何使用 PC,平板电脑以及智能手机等终端设备,通过 Internet 实现对 PLC 的远程诊断:

PLC 的 Web Server 缺省访问方式为 HTTP,访问的是 PLC 的 80 端口;如果需要以 HTTPS 访问,则访问的是 PLC 的443 端口。

本文实例以 HTTP 的访问方式为例,如需以 HTTPS 访问,仅需将本文中所涉及的 80 端口更换为 443 端口即可。 使用路由器的 UPNP 功能,实现内网设备端口号到外网 IP 端口的映射关系,端口号的理论范围是0~65535,但建议实际使用时要注意端口号不要与某个应用程序重叠。

PLC IP 地址分配及网关 IP 地址,各 CPU 对应的外网端口号如下表 01 所示(该表仅供参考,具体 IP 地址设置及端口映射关系以实际为准):

IP 地址 子网掩码 网关 外网 IP 地址/域名 外网端口号
S7-300 10.65.109.50 255.255.255.0 10.65.109.55 222.128.29.196/
slccsfa点dyndns点org
9300
S7-1200 10.65.109.110 255.255.255.0 9100
表 01.

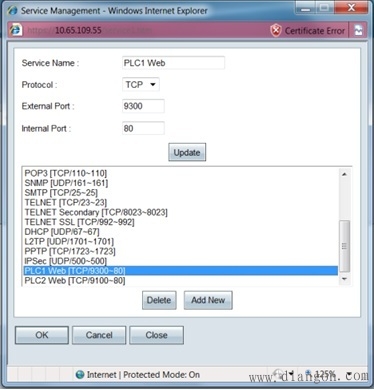

打 开路由器配置界面,在 "Setup"-->"UPnP" 点击 "Service Management" 按钮在如下图 02 所示的菜单中添加端口映射表,将来自外网对路由器外网 IP 端口号 9100 及 9300 的 TCP 访问请求映射到内网的 80 端口上:


图 02.

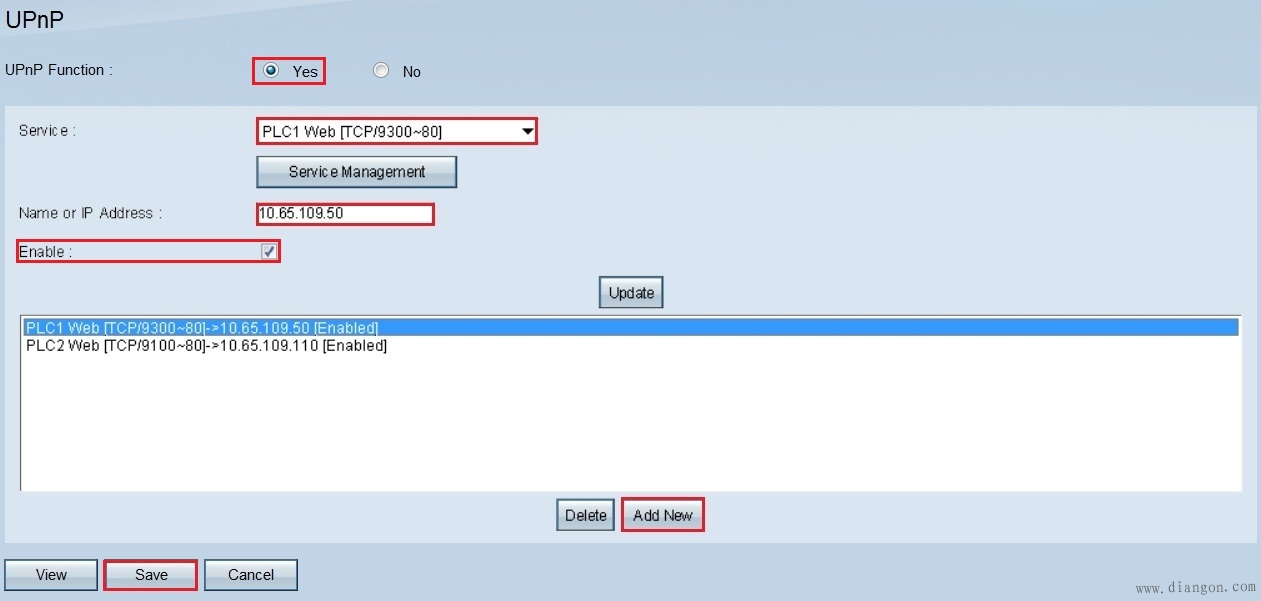

继续在路由器 "Setup"-->"UPnP" 界面中首先使能 "UPnP Function",然后选择之前添加的 "Service",并为该 "Service" 指定 IP 地址并 "Enalbe" 该服务,之后点击 "Add New" 后点 "Save" 退出,如下图 03 所示:


图 03.

在 TIA Portal 或STEP 7 V5.X 中组态 PLC,配置完硬件后,需要激活 PLC 的 Web Server 功能,并为 PLC 配置 IP 地址和网关,对S7-300/400 的PLC 还需激活 CPU 的 RSE 功能。

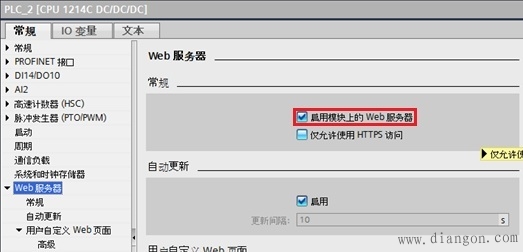

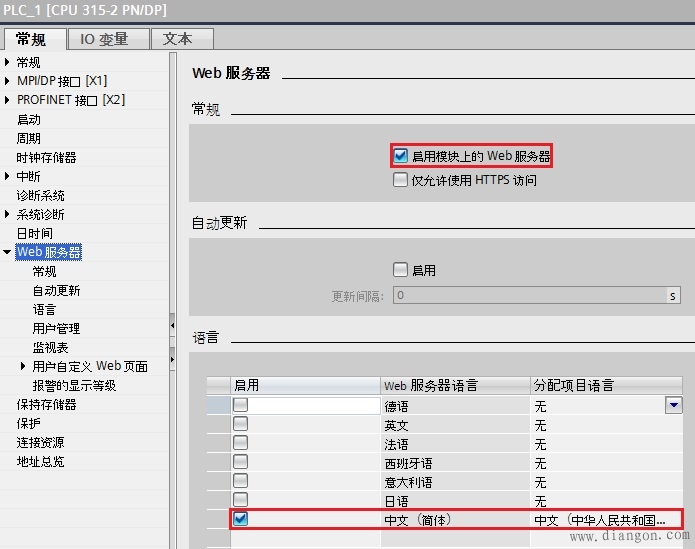

分别激活 S7-300 和 S7-1200 PLC 的 Web Server 功能,如下图 04 所示,左侧为S7-300 右侧为 S7-1200:

图 04.

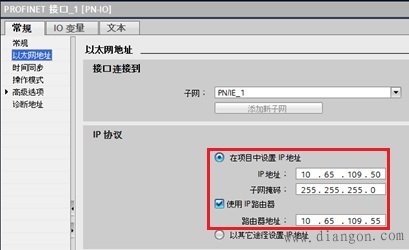

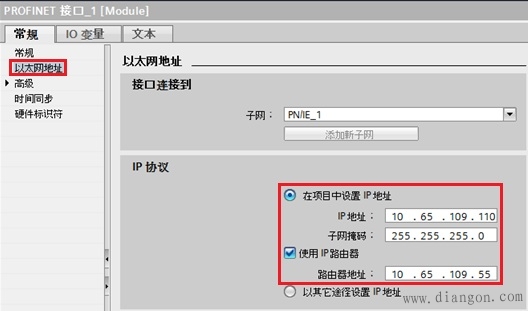

分别为 S7-300 和 S7-1200 的 PLC 设置 IP 地址及网关,如下图 05 所示,左侧为 S7-300 右侧为 S7-1200

图 05.

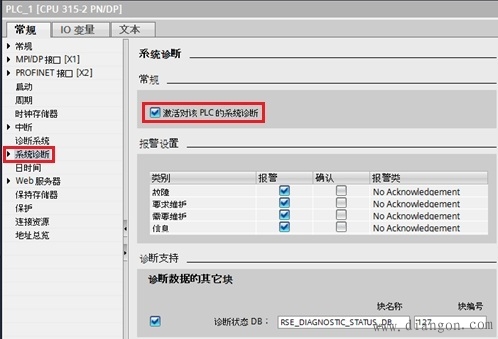

对 S7-300/400 还需激活 PLC 的系统诊断功能,简称 RSE,如下图 06 所示:

图 06.

在任何一台可上网的计算机、平板电脑或智能手机均可通过在浏览器键入以下地址访问 PLC 的Web Server,访问格式如下:

  • S7-300 PLC:IP(或域名slccsfa.dyndns.org):9300
  • S7-1200 PLC:IP(或域名slccsfa.dyndns.org):9100

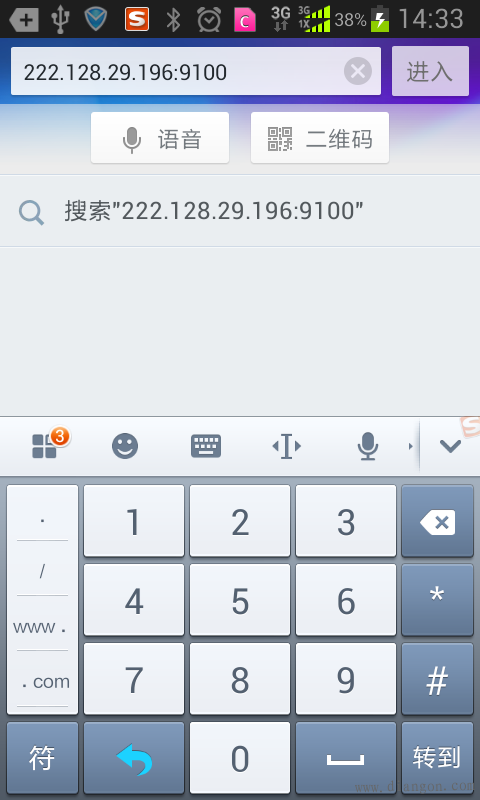

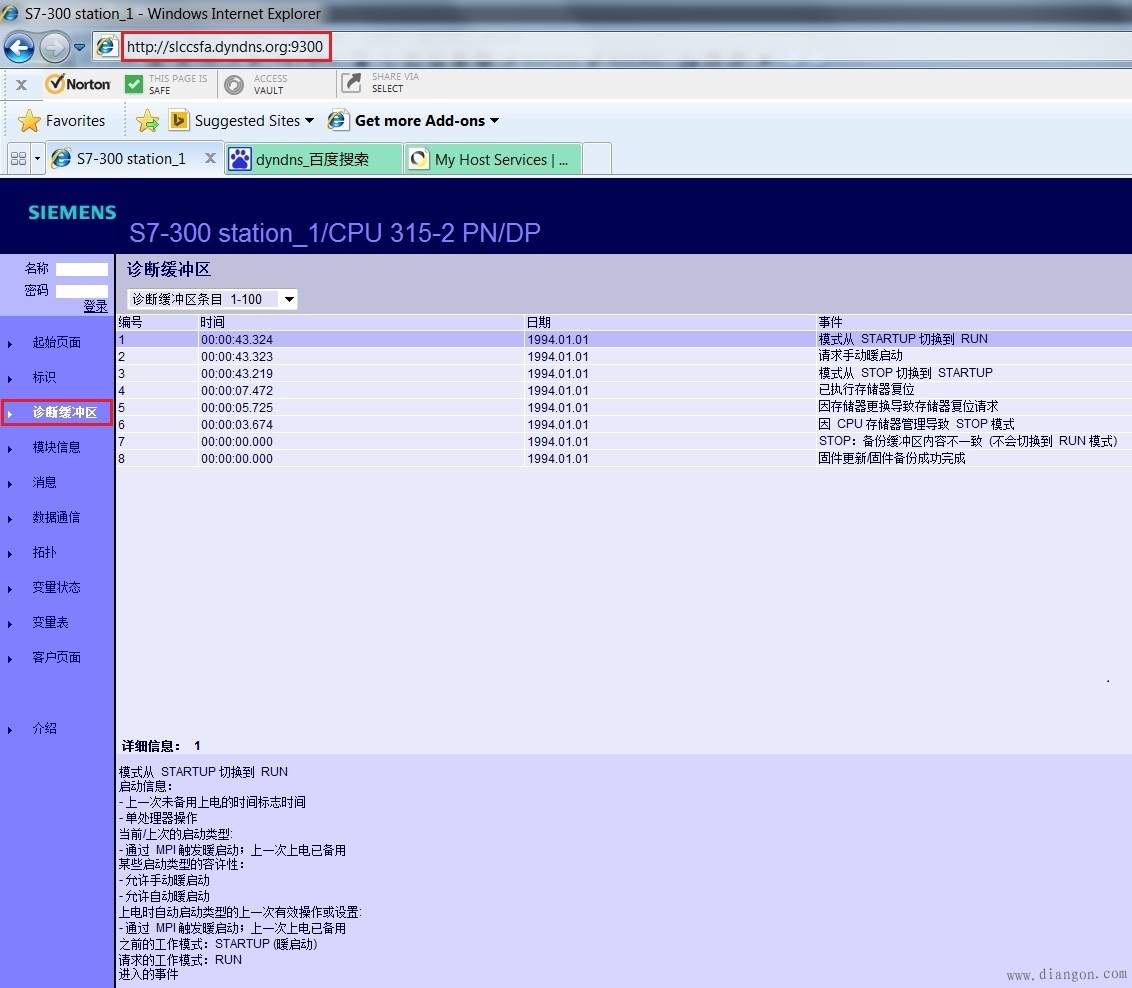

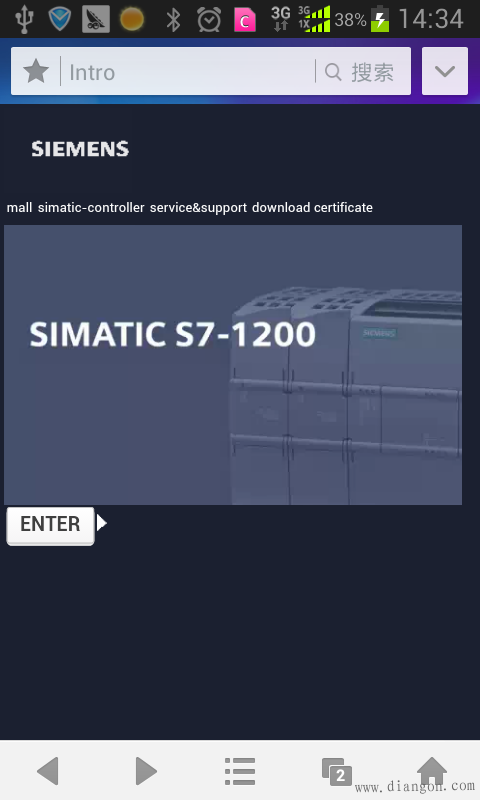

下图分别以智能手机访问 S7-1200 和 PC 机访问 S7-300 为例,浏览器地址框输入的地址格式如下图 07 截图所示:


图 07.

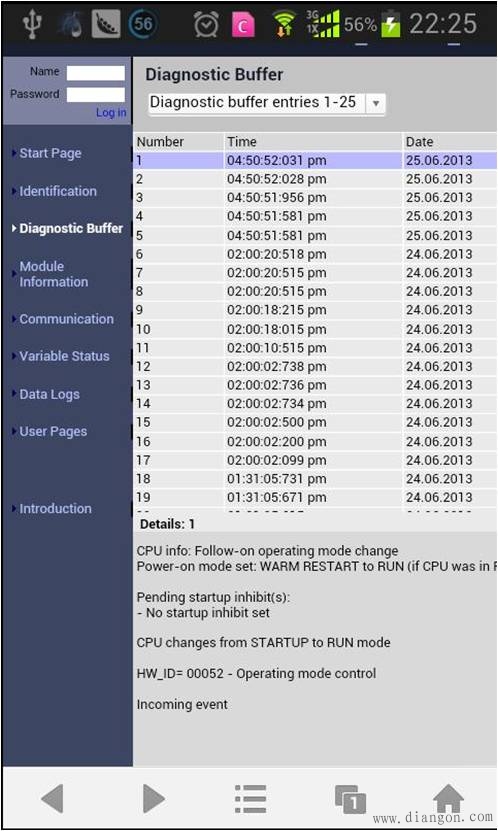

通过智能手机成功访问到 S7-1200 的Web Server,如下图 08 所示:

图 08.

注意事项:

  • 不同品牌、不同型号的路由器设置步骤略有区别,本例中路由器的设置步骤仅供参考;
  • 对于 S7-300/400,Web Server 功能与组态软件无关,在经典 STEP 7 V5.X 中的组态步骤可参阅本例TIA Portal 的组态步骤;

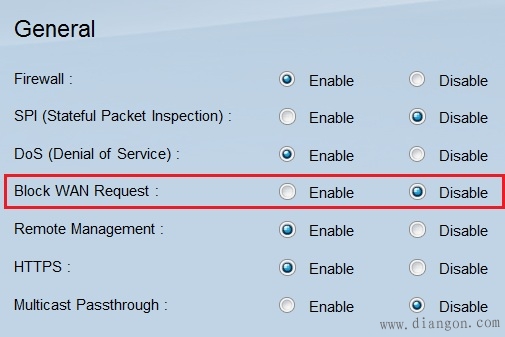

  • 对于有些路由器,需要修改其防火墙设置,允许来自 Internet 的访问请求,否则所有来自 Internet 对路由器的访问均会被拒绝,如下图 09 所示:
