【电容电流测试仪】北京开口三角电容电流测试仪测量原理

    责任编辑:musen 人气:150 发表时间:2016-12-14 11:53:34
  •        北京开口三角法电容电流测试仪是武汉市木森电气有限公司旗下集研发、生产的新产品,极大提高了工作效率,了解更多北京开口三角法电容电流测试仪,找木森电气。

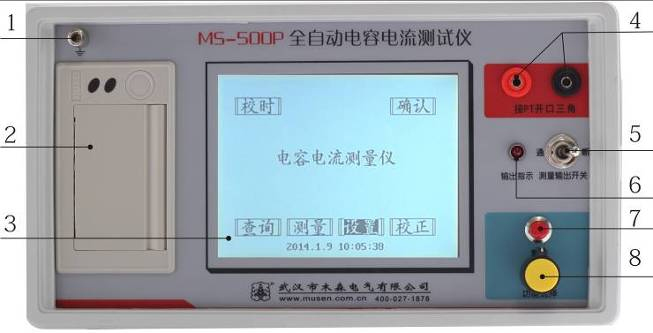

           1、北京开口三角法电容电流测试仪面板介绍

    北京开口三角法电容电流测试仪面板介绍
    图1、
    北京开口三角法电容电流测试仪面板介绍
           1:接地端。
           2:打印机:打印测量数据和波形。
           3:液晶显示屏。
           4:电流输出端子: 输出测量信号,接到PT开口三角端。
           5:测量输出开关。
           6:输出指示灯。
           7:复位按钮。
           8:旋转鼠标。

           2、北京开口三角法电容电流测试仪测量原理
           测试仪是从PT 开口三角侧来测量配网的电容电流的。其测量原理如图2所示。
    北京开口三角法电容电流测试仪测量原理图
    图2、
    北京开口三角法电容电流测试仪测量原理图
           在图2中,从PT开口三角注入一个异频的电流(非50Hz的交流电流,目的为了消除工频电压的干扰),这样在PT高压侧就感应出一个按变比减小的电流,此电流为零序电流,即其在三相的大小和方向相同,因此它在电源和负荷侧均不能流通,只能通过PT和对地电容形成回路,所以图2又可简化为图3。
    北京开口三角法电容电流测试仪简化物理模型
    图3、
    北京开口三角法电容电流测试仪简化物理模型
           根据图3的物理模型就可建立相应的数学模型,通过检测测量信号就可以测量出三相对地电容值3C0,再根据公式I=3ωC0 Uφ(Uφ为被测系统的相电压)计算出配网系统的电容电流。
           北京开口三角电容电流测试仪是木森电气自主研发、生产的新型电容电流测试仪,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率,我公司一直秉承高品质、好服务、讲诚信、树品牌的方针大力创新,获取北京开口三角电容电流测试仪报价表,点击musen.com.cn。


           相关连接:http://www.musen.com.cn/117.html
           相关证书:http://www.musen.com.cn/uploadfile/2016/0918/20160918033237472.pdf
           相关说明书:http://www.musen.com.cn/uploadfile/2016/0929/20160929015506574.pdf
