【互感器测试仪】湖北互感器测试仪试验操作方法

    责任编辑:musen 人气:82 发表时间:2016-12-20 10:03:39
  •        作为湖北互感器测试仪生产厂家木森电气,20年来专注湖北互感器测试仪研发、生产、销售。了解更多湖北互感器测试仪试验操作方法,联系400-002-7608。
           湖北互感器测试仪试验操作

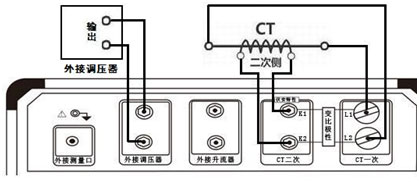

           2. 湖北互感器测试仪外接调压器变比极性试验
           湖北互感器测试仪互感器测试仪外接调压器试验接线如图28所示,CT外接调压器变比极性试验的控制过程和CT外接调压器的伏安特性试验相同。
    湖北互感器测试仪变比极性试验外接调压器接线图
    图28、湖北互感器测试仪变比极性试验外接调压器接线图

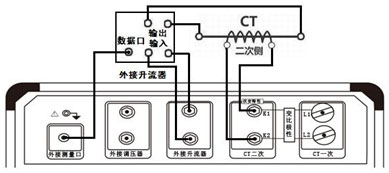

           3. 湖北互感器测试仪外接升流器变比极性试验
    外接升流器试验接线如图29所示,CT变比极性的外接升流器试验和CT变比极性单机试验相同。
    湖北互感器测试仪变比极性试验外接升流器接线图
    图29、湖北互感器测试仪变比极性试验外接升流器接线图
           4.湖北互感器测试仪CT变比极性测试结果操作说明
           试验结束后,屏幕显示出变比极性试验结果界面(如图30)。
    湖北互感器测试仪变比极性测试结果操作界面
    图30、湖北互感器测试仪变比极性测试结果操作界面

           该界面上各操作功能如下:
           测试电流:测试点电流值。
           变比:试验时根据一次侧和二次侧所测的实际电流计算出的实际变比。
           比差:试验时根据一次侧和二次侧所测得的实际电流计算出的实际比差。
           极性:变比试验所测得实际接线极性。
           (1)运行:通过旋转鼠标将光标移动至运行选项并按下,仪器将自动进行变比极性试验。
           (2)打印:通过旋转鼠标将光标移动至打印选项并按下,即可用仪器自带的微型打印机将当前试验结果打印出来。
          (3)保存:通过旋转鼠标将光标移动至保存选项并按下,将弹出保存设置对话框,参数设置跟伏安特性试验结果操作中的保存参数设置相同,设置完参数后将光标移动至确定选项并按下旋转鼠标,仪器自动完成保存,保存完毕后自动返回到CT变比极性测试结果操作界面。
           (4)返回:通过旋转鼠标将光标移动至返回选项并按下,仪器自动返回到CT变比极性试验结果操作界面。
           5.二次回路检查
           可以由用户根据实际需要进行二次回路检查实验,在图26参数设置界面中,将光标移动至二次回路选项并按下旋转鼠标即可进入“二次回路”检查界面(如图31)
    CT二次回路检查测试界面   CT二次回路检查升流界面
    图31、CT二次回路检查测试界面
    图32、CT二次回路检查升流界面
           在该界面中,光标选择运行选项点击旋转鼠标,仪器进入试验状态,界面中会出现一个小对话框显示“二次回路升流中”,CT一次输出一个交流电流,界面上会实时显示一次侧电流值和二次侧电流值,当输出电流达到设定的“一次测量电流”值时会停止升流(如图32)但保持电流输出,用于检查CT二次回路的完整性。在此界面中点击停止,调压器自动返回,停止输出电流,完成二次回路检查测试。
           6.查看湖北互感器测试仪CT变比极性试验历史数据
    本仪器可以由用户根据实际需要保存CT变比试验结果。在CT变比极性测试参数设置界面(如图26),将光标移动至记录查询选项并按下旋转鼠标。将进入CT变比极性试验记录查询界面,其操作方法跟CT伏安特性试验历史数据查询相同。
           7.极性试验
          湖北互感器测试仪CT极性试验接线如图25所示,CT极性试验接线与CT变比极性试验接线方式相同,极性试验操作界面如图36所示,按下运行后,仪器会自动检测所连接CT的极性。选择打印,则将试验结果打印,选择返回,则返回至CT试验主界面。

    CT极性测量界面
    图33、CT极性测量界面
