         四川全智能互感器测试仪CT测试

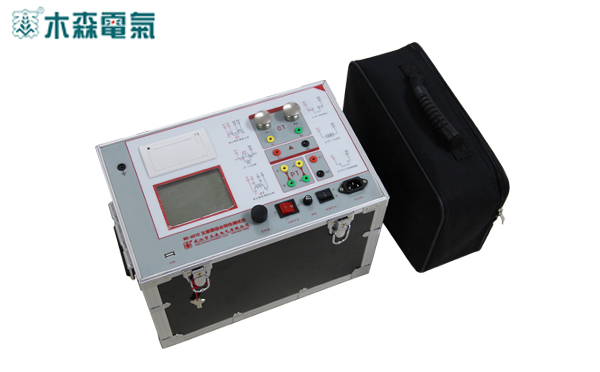

  图1、 四川全智能互感器测试仪

         进行电流互感器功能测试时，请移动光标至CT，并选择相应测试选项。CT励磁（伏安）特性测试在CT主界面中，选择“励磁” 选项后，即进入四川全智能互感器测试仪测试界面如图4。

         1.参数设置：

         励磁电流：设置范围（0—20A）为二、四川全智能互感器测试仪仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。

         励磁电压：设置范围（0—1000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

         （1）四川全智能互感器测试仪试验：

         四川全智能互感器测试仪接线图见（图5），四川全智能互感器测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。

         试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。
  [page]

         注意：图4界面中，“校准”功能主要用于检测四川全智能互感器测试仪自身励磁特性试验的电压值、电流值的误差，检测方法见附录一。


  图4、CT励磁特性测试界面         图5、CT励磁特性（退磁）接线图




  图6、CT励磁曲线图                    图7、励磁数据图

          (2）四川全智能互感器测试仪伏安特性（励磁）测试结果操作说明

         试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：

         打印：控制器选择“打印”后，先后打印伏安特性（励磁）曲线、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。

         励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安（励磁）特性试验的测试数据列表。按下“返回”即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达最后一页。

         保存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在四川全智能互感器测试仪数据查询菜单中进行查看。

         误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置。选定后计算出的误差曲线。

  以下四项为误差曲线计算时的设置项：

         ZⅡ：四川全智能互感器测试仪CT二次侧阻抗值。

         额定电流：四川全智能互感器测试仪CT的二次侧额定电流。

         5%误差曲线：自动计算出5%误差曲线数据并显示误差曲线。

         10%误差曲线：自动计算出10%误差曲线数据并显示误差曲线。

         误差曲线界面中有三个选项：

         打印：可打印出误差曲线图及数据。

         数据：可显示出误差曲线相关数据，查看方式同伏安特性数据。

         返回：可返回上一层菜单。
  [page]

         2.退磁试验

         (1)、参数设置：

         在CT主界面中，选择“退磁”后，进入测试界面设置二次侧额定电流： 1A或5A。

         (2)、试验：

         测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始退磁。

         退磁过程中光标在“测试”选项上不停闪烁，直至试验完毕，四川全智能互感器测试仪会自动停止，界面提示“退磁完毕”。
