【串联谐振】湖北调感式串联谐振试验如何操作

    责任编辑:musen 人气:97 发表时间:2017-01-03 11:48:27
  •         木森电气生产的湖北调感式串联谐振具有过压、过流、零位启动、系统失谐(闪落)等保护功能,采用DSP平台技术多种工作模式,高试验速度等功能,获取湖北调感式串联谐振试验一手资料,咨询400-002-7608。

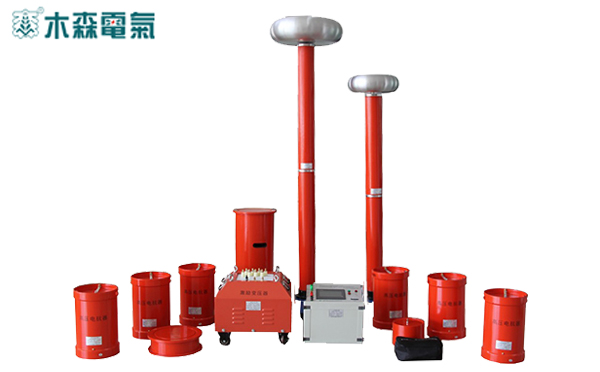

    湖北调感式串联谐振试验装置
    图1、湖北调感式串联谐振试验装置
            一、湖北调感式串联谐振试验设备应用

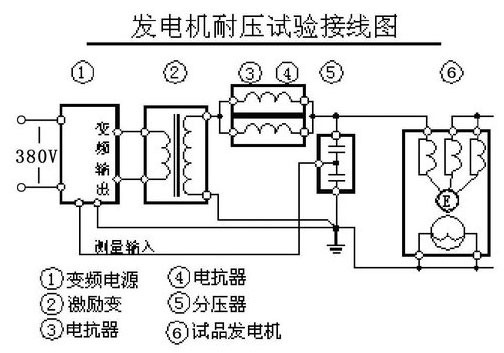

    汽轮发电机的交流耐压试验接线图
    图2、汽轮发电机的交流耐压试验接线图
            20kV/600MW汽轮发电机的工频交流耐压试验,单相电容量不超过0.4uF,试验电压不超过43kV。
            (1)发电机容量:600MW ;出口电压:20kV;单相电容量为0.4μF 最高耐压试验值不超过43kV
            ⑵谐振电感:L=1/0.4X(6.28×50)2=25.3H
            0.4uF下最大被试电容量时的试验电流:50×6.28×0.4×10-6×2343×103=5.4A。
             ⑶选择设备:300kVA/50kV可调电抗器 ,一台,
            30kVA/5kV励磁变压器,一台;
            30kVA/380V控制台,一台
            50kV电容分压器,一套;
            二、湖北调感式串联谐振试验试验操作流程:(即找谐振点和升压过程)
            1、检查连接线并确认无误。
            2、接通电源:  湖北调感式串联谐振试验装置调压器控制台在上电后启动“电源开关”, “电源指示”灯亮,液晶点亮显示。
            3、增加调压器输出电压:    一般增加20V到40V。
            4、调节电抗器间隙:(即找谐振点)   一般情况下,在上次试验结束后即本次湖北调感式串联谐振试验开始前,可调电抗器铁芯应该处在零间隙位置。开始按“增间隙”按钮,此时注意“试验电压”的数值,调节间隙过程中,试验电压伴随着铁芯间隙的增加而增加,(因为此时增加间隙是在逐渐接近谐振点,所以电压也随之增加)当试验电压增加到一“最大值”时,(即当在增加间隙的过程中,增加到某一点时,试验电压反而减小),此点即为“谐振点”。
            5、升压:   当“谐振点”找到以后,即可增加调压器输出电压到所需要加到被试品上的“额定试验电压”。
            6、计时:   当试验电压升到所需值时,设置好“拨码时间继电器”,一般做发电机时间为1分钟;设置好后,按下“计时”按钮则开始计时。
            7、降压:   当耐压时间完成后,调压器则自动降压,试验完毕(此过程中,也可手动降压,即按住“降压“按钮即可)。
            8、铁芯回位: 当试验完毕后,必须将铁芯回落到“零间隙”即最低点位置,以保证在没有试验时,铁芯机械传动杆不受力。
            武汉市木森电气有限公司是专业从事湖北调感式串联谐振试验设备的研究、开发、生产和销售于一体的高压电力试验设备生产厂家。专注湖北调感式串联谐振试验设备研究20年,成就应用于3000个湖北调感式串联谐振试验设备客户企业。了解更多湖北调感式串联谐振试验设备相关信息,点击musen.com.cn。
            相关链接:http://www.musen.com.cn/211.html
            产品证书:http://www.musen.com.cn/download/5.html
            产品说明书:http://www.musen.com.cn/download/219.html
