【三倍频发生器】江苏三倍频耐压发生器接线方式大揭密

    责任编辑:musen 人气:74 发表时间:2017-01-12 12:03:05
  •         木森电气是江苏三倍频耐压发生器专业供应商,专注研发生产江苏三倍频耐压发生器20年,了解更多木森电江苏三倍频耐压发生器相关资料,咨询400-002-7608。

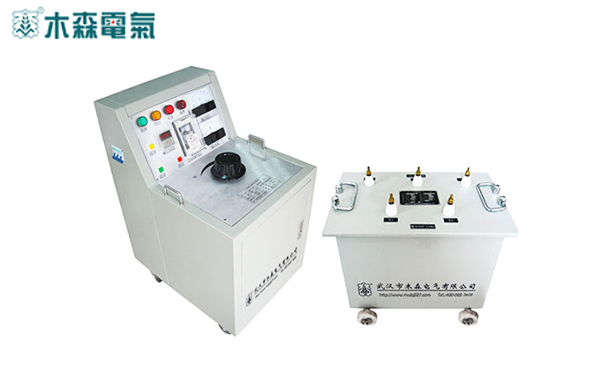

    江苏三倍频耐压发生器发生器
    图1、江苏三倍频耐压发生器发生器
            1、江苏三倍频耐压发生器使用方法
            江苏三倍频耐压发生器为分体式设备。即三倍频发生器和三倍频控制装置,并设有过流保护、电流表、三倍频输出电压表以进行监视和便于使用,其控制装置面板上接线柱如下图所示:

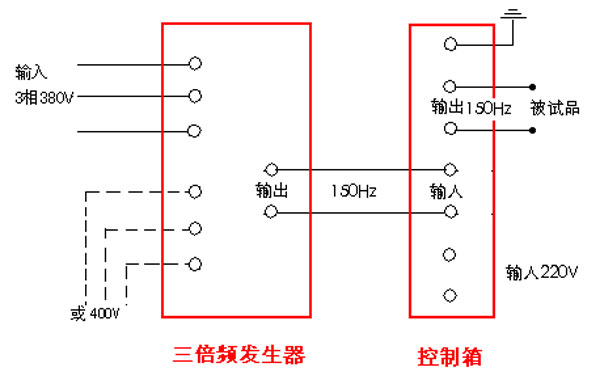

    江苏三倍频耐压发生器接线方式
    图2、江苏三倍频耐压发生器接线方式
            按接线图将江苏三倍频耐压发生器接入线路中,注意设备必须可靠接地。
            1、接通电源,合上刀闸则控制装置绿色指示灯亮。
            2、将调压器回零,启动合闸按钮,则红灯指示亮,调压器等待升压。
            3、将调压器调压至试验所需电压值且严密监视装置中的电流和电压值,打开时间继电器开关,记时开始,耐压时间到音讯提示,并作好详细记录。
            4、如在试验过程中,被试品出现匝间、层间或段间、相间绝缘击穿现象,则回路中试验电流增大,继电器立即跳闸,断电。
            5、试验完毕,将调压器退回零位分闸。
            6、在任何时后均可以拉开刀闸断电,防止事故进一步扩大。
            7、本装置因采用过激励原理,使用时间最好不超过1小时。
            8、注意:根据电网电压高低合适选择三倍频输入接线端,即400V时接400V端、380V时接380V端。
            武汉市木森电气有限公司作为湖北电力计量测试协会的会员单位、电测行业首批获得《制造计量器具许可证》企业之一,具有20年的生产经验。江苏三倍频耐压发生器通过武汉高压研究院电气设备质量检验测试中心的严酷型式试验。想要知道更多江苏三倍频耐压发生器使用方法,点msen.com.cn。
