多倍频耐压试验新方法:电磁式电压互感器感应耐压试验


2017-01-17 14:30   点击:135
                                木森电气研发创新,行业首推多倍频感应耐压试验新方法:电磁式电压互感器感应耐压试验,新研制的多倍频感应耐压试验装置配置了分压器,可以满足规程:必须在高压端监测测电压的要求,避免了容升电压的影响。
        电力变压器、互感器、电抗器等电气设备做多倍频感应耐压试验,由于其铁芯饱和的原因,需要提高信号频率,一般采用三倍频。三倍频发生器,在现场已经使用了几十年了,虽然制造简单,但其体积大,输出频率固定,且误差值大。

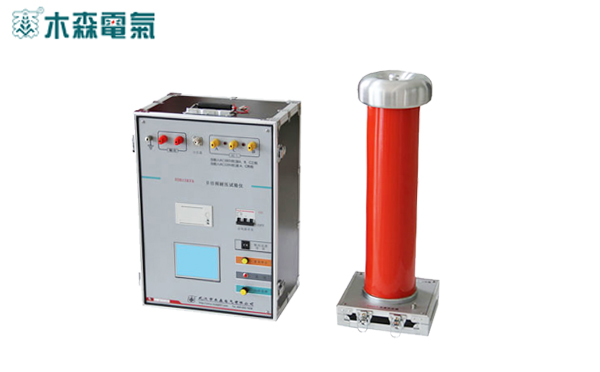

多倍频新方法电磁式电压互感器感应耐压试验设备
图1、多倍频新方法电磁式电压互感器感应耐压试验设备
        很多电力公司在电压互感器感应耐压试验时,反映出的问题较多,例如:
        1、 几年前购买的12kVA的三倍频发生器,一直无法完成10kV电压互感器的感应耐压试验;
        2、在100/根3绕组施加电压时,低压只能够加到280V,电流从0.4A剧增,无法完成42kV的耐压要求(GB50150-2006,出厂试验要求值);
        3、换了一只新互感器,有所好转,但出现的各种现象较;
        4、输出参数采用外接电压表、电流表检测,无法升高电压,而电流巨增,分析属于饱和了。
电磁式电压互感器感应耐压试验河南试验现场
图2、电磁式电压互感器感应耐压试验河南试验现场
        《电气装置安装工程 电气设备交接试验标准》GB50150-2006中的第9.0.5条,DL/T596-1996《电力设备预防性试验规程》中的第7.2.1条,均要求对电磁式电压互感器(包括电容式电压互感器的电磁铁单元)和变压器进行倍频感应耐压试验,对线圈式的电气产品进行匝间、段间、层间的倍频、倍压试验,以考核被试品的绝缘耐压水平。
        武汉市木森电气有限公司20年专注多倍频感应耐压试验,有着2000多场次的数据案例,2014年开始,公司着手研究,成功完成电磁式电压互感器感应耐压试验技术的研究,3年来,电磁式电压互感器感应耐压试验技术,成功完成300多场次的多倍频感应耐压试验。
        电磁式电压互感器感应耐压试验可以输出更高的频率,采用了MSDBP-7.5kVA多倍频发生器(输出50、100、150、200 Hz),下面电磁式电压互感器感应耐压试验数据,来源于2台电压互感器,进行感应耐压试验,电磁式电压互感器感应耐压试验数据见下表:
        电磁式电压互感器感应耐压试验结果小结:
        1、当试验频率从150Hz变为200Hz时,铁芯更不容易饱和;
        2、用MSDBP-7.5KVA多倍频感应耐压试验装置,可以完成感应耐压试验;
        2.1 、在100/3绕组,独立完成试验;
        2.2 、在100/根3绕组,增加一个中间变压器160V/450V,可以成功完成电磁式电压互感器感应耐压试验;
        3、多倍频发生器配置了分压器,可以满足规程:必须在高压端监测测电压的要求,避免了容升电压的影响。
        4、在做多倍频感应耐压试验(电磁式电压互感器感应耐压试验)时,多倍频比三倍频有输出频率多、体积小、重量轻的优势。
        木森电气20年专注变压器、互感器、电抗器系列的检测,从早期的三倍频试验,到多倍频感应耐压试验装置的电磁式电压互感器感应耐压试验技术应用,在创新技术上,一直走在变压器、互感器、电抗器系列的检测技术的前列。
        武汉市木森电气有限公司是 湖北电力计量测试协会的会员单位、电测行业首批获得《制造计量器具许可证》企业之一,产品通过武汉高压研究院电气设备质量检验测试中心的严酷型式试验。
