探究陕西接地引下线导通测试仪测量原理


2017-01-18 14:25   点击:70

         陕西接地引下线导通测试仪专门用于接地装置的电气完整性测试,其操作简单、抗干扰能力强,获取陕西接地引下线导通测试仪报价表,联系400-002-7608。
         一、陕西接地引下线导通测试仪面板结构

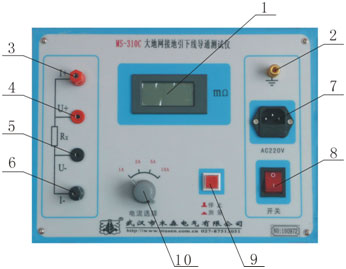

陕西接地引下线导通测试仪面板布局图
图1、陕西接地引下线导通测试仪面板布局图
        1、电阻显示(mΩ)    2、接地    3、电流输出I+
        4、测量输入U+    5、测量输入U-    6、电流输出I-
        7、220V电源插座    8、电源开关    9、复位/测量
        10、电流选择
        二、陕西接地引下线导通测试仪工作原理
         采用电流电压法测试原理,也称四线法测试技术,原理方框图见图2。

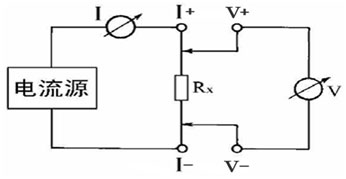

陕西接地引下线导通测试仪测试原理图
图2、陕西接地引下线导通测试仪测试原理图
        由电流源经“I+、I-”两端口(也称I型口),供给被测电阻Rx电流,电流的大小有电流表I读出,Rx两端的电压降“V+、V-”两端口(也称V型口)取出,由电压表V读出。通过对I、V的测量,就可以算出被测电阻的阻值。
        由图2可看出,陕西接地引下线导通测试仪采用的是四端子法测量,因此可消除导线电阻和接触电阻带来的误差。
        木森电气20年来一直遵循以人为本,诚信务实,创新进取,回报社会的企业宗旨在电气行业上高歌前行。
        武汉市木森电气有限公司专业从湖南接地引下线导通测试仪设备的研究、开发、生产和销售。先后获得产品国家专利、ISO9001、2016年电测行业诚信企业奖。知道更多相关信息,咨询400-002-7608。
