智能楼宇弱电系统工程的施工


2017-04-28 10:30   点击:47
                        弱电工程安装施工是依据设计与生产工艺的要求,依照施工平面图、规程规范、设计文件、施工标准图集等技术文件的具体规定,按特定的线路保护和敷设方式将电能合理分配输送至已安装就绪的用电设备及用电器具上。通电前,先对元器件各种性能进行测试,对系统进行调整试验,在试验合格的基础上,通电试运行,使之与生产工艺系统配套,使系统具备使用和投产条件。其安装质量必须符合设计要求、施工及验收规范和质量检验评定标准。弱电安装工程施工,通常可分为二大阶段:即施工准备阶段、安装施工阶段。
  1、施工准备
  施工准备工作的基本任务是:取得工程施工的法律依据;掌握工程的特点和关键;调查各种施工条件;创造计划、技术、物资、组织、场地等方面的必要条件,以保证工程开工和施工活动的顺利进行;预测可能发生的变化和出现的问题,提出应变措施,做好应变准备等。
  施工准备工作中很大一部分工作就是施工组织设计。施工组织设计按编制的对象和范围不同,分为施工组织总设计、施工组织设计和施工方案三类。

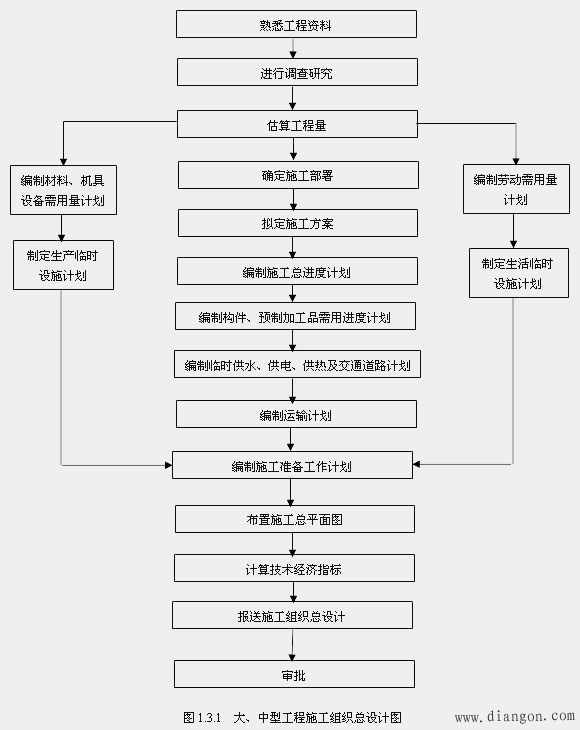

  施工组织总设计是以大厦、中型等群体工程建设项目为对象的,其内容比较概括、粗略,可按图1.3.1的程序进行。

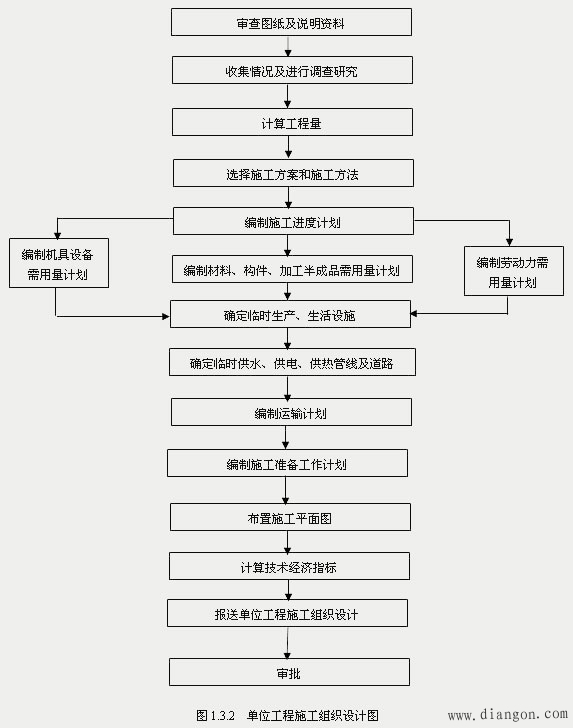

施工组织设计是在施工组织总设计指导下,以一个单位工程为对象,在施工图纸到达后编制的,内容较施工组织总设计详细具体。单位工程施工组织设计如图1.3.2所示。

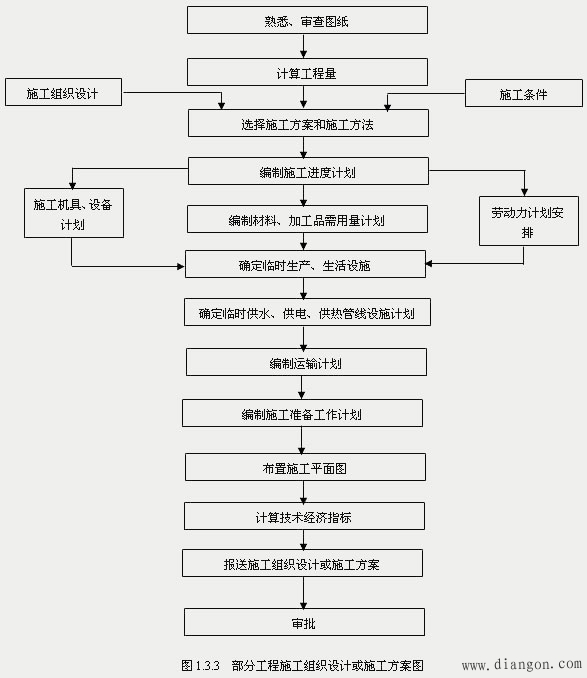

  施工方案是以单位工程中的一个分部工程或分项工程,或一个专业工程为编制对象,内容比施工组织设计更为具体,而且简明扼要,施工方案如图1.3.3所示。


  当然,施工准备阶段也可以包括:熟悉弱电电工程施工规范和标准、弱电工程施工预算、弱电工程的招投标、弱电工程的图纸设计会审、合同的签订、弱电工程施工工期时间表的制订、技术交底等。这在前面已经叙述,这里不再重复。
  2、施工阶段
   1)弱电安装工程对土建工程的要求与配合
  弱电安装工程与主体工程的主要配合是预埋。预埋可分为建筑工人预埋和由安装电工预埋两种。具体分工按施工图纸决定。
   ①一些有规则的埋在混凝土墙、梁、柱、楼板、地坪中的预埋件,设计单位在施工图上标注出来,由建筑工人预埋。由于建筑工人对这些预埋件的作用往往不大清楚,所以不一定能按电气要求预埋,。故需要安装电工按电气图和土建图的要求,对建筑工人预埋予以督促、核对,以避免遗漏和错位。
   ②大量的位置不同的预埋件,以及暗管敷线所用的线管、接线盒等在土建施工图中是不注明的,需要安装电工根据施工图的要求进行预埋。预埋件的埋设方法与配线方式相关,配线分为明配和暗配两种。
  明配可分为明管配线、绝缘子(瓷瓶)配线、瓷夹板配线、塑料护套配线等。明配需要一些木砖或胀管以固定这类配线的接线盒和开关盒。绝缘子配线需要埋设一些固定绝缘子的木砖或胀管;明管配线需要埋设一些固定明管支架(或管卡)的铁板或木砖。
  暗配常见的是暗管敷设。暗管敷设需要把配线管连同开关盒、接线盒一齐预埋在建筑物中。
  不管是明配还是暗配,凡是导线穿墙过梁的,均需预埋穿墙过梁的保护钢管。预埋件的埋设方法取决于士建结构类型。
  砖墙结构。可在砌墙前预先把管子、接线盒装好,在砌墙过程中埋入,也可在砌好后内墙粉刷前凿沟槽、钻孔洞埋设,但这样做费工,而且对砖墙结构有影响。
  框架结构。在土建施工过程中是先浇制混凝土框架,过一段时间再砌填充墙,这就需要先把框架中的预埋件埋好,然后再在砌墙时,将埋入墙内的部分预埋完毕。
   2)提交进行电气安装的房屋应满足的条件
  对于提交进行电气安装的房屋,一般应当满足下列条件:
   ①应结束屋内顶部的工作;
   ②应结束粗制地面的工作,并在墙上标明最后抹光地面的标高;
   ③设备的混凝土基础及构架应达到允许进行安装的强度;
   ④对于需要进行修饰的墙壁、间墙、柱子及基础的表面,如在电气装置安装时或安装以后,由于进行修饰而可能损坏已装好的装置,或安装以后不能再进行修饰,则应在电气装置安装以前结束修饰工作。
   ⑤对于电气装置安装有影响的建筑部分的模板、脚手架应用拆除,并清除废料,但对于电气装置安装可以利用的脚手架等,可根据工作需要逐步加以拆除。
   3)提交进行电气安装的户外土建工程应满足的条件
   ①安装电气装置所用的混凝土基础及构架,已达到允许进行安装的规定强度;
   ②模板和建筑废料已经清除,有足够的安装有场地,施工用道路通畅;
   ③基坑已回填夯实;
   ④在电气装置安装过程中,一般允许进行的土建工作为电气装置所用的金属构架以后,允许进行抹灰工作和允许进行建筑物表面的涂色及粉刷,但应注意不使已安装的装置遭受污损。
  电气安装工程除了和土建有着密切的关系,需要协调配合外,还和其他安装工程,如给排水工程,采暖、通风工程等有着密切的关系。施工前应做好图纸会审工作,避免发生安装置位置的冲突;互相平行或交叉安装时,必须保证安全距离的要求,不能满足时应采取相应的保护措施。
