绝缘油介质损耗测试仪油杯结构

    责任编辑:musen 人气:70 发表时间:2017-03-01 11:34:32
  •         木森电气旗下的绝缘油介质损耗测试仪油杯采用油杯采用三极式结构,完全符合 GB/T5654-2007 标准,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。下面为你介绍MS-101Y绝缘油介质损耗测试仪油杯结构。
            1、MS-101Y绝缘油介质损耗测试仪油杯结构

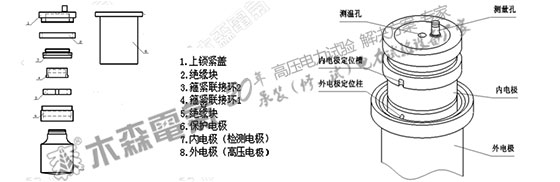

    油杯分解图与油杯组装图
    油杯分解图与油杯组装图
            图中的 1 至 7 在出厂时是组装好的,统称为“内电极”。只有在需要拆装清洗油杯的时候才按照本章第 4条拆开油杯。
            2、油杯技术标准
            油杯采用三极式结构,完全符合 GB/T5654-2007 标准,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。
            (1)高低压之间距离 2mm
            (2)空杯电容量 60±5PF
            (3)最大测试电压 工频 2000V
            (4)空杯介损 tgδ<1×10-4
            (5)液体容量 约 40ml
            (6)电极材料 不锈钢
            (7)体积 70mm(D)×120mm(H)
            3、拆装油杯
            (1)装入油杯:将油杯平稳放入仪器加热炉内,保证油杯底部接触良好,以便有良好的电接触和热接触,装入后应将测试线和温度探头装好,测试线插入并旋紧在测试电极插座,温度探头插入内电极孔中。
            (2)取出油杯:取下测试线和温度探头后向上直接将油杯取出。
            4、拆装油杯电极
            将内电极固定钮④旋松后可将内电极全部取出;同样,装入内电极后应将内电极固定钮④旋紧。
            注意:内电极系非常精密部件,取出、装入时一定动作缓慢、平稳,内外电极间不要碰撞,以防破坏表面,导致整个油杯报废;
            5、装入油样
            将内电极取出,往油杯内倒入油样 40ml,注意尽可能不要在油中夹入气泡,
    然后将内电极装入油杯,且需静止15 分钟以上,让气泡全部排出后方可进行测
    试。
