江苏避雷器放电计数器检测仪检查方法

    责任编辑:musen 人气:78 发表时间:2017-03-10 14:53:47
  •         木森电气生产的江苏FCZ-III避雷器放电计数器测试仪适用于阀型避雷器〔包括炭化硅普通阀型(FZ和FS),炭化硅磁吹阀型(FCZ和FCD)〕及氧化锌避雷器中放电记录器放电动作的检查和校验。那么当FCZ-III避雷器放电计数器测试仪不能正常工作要如何检查呢?让小森为你解答。

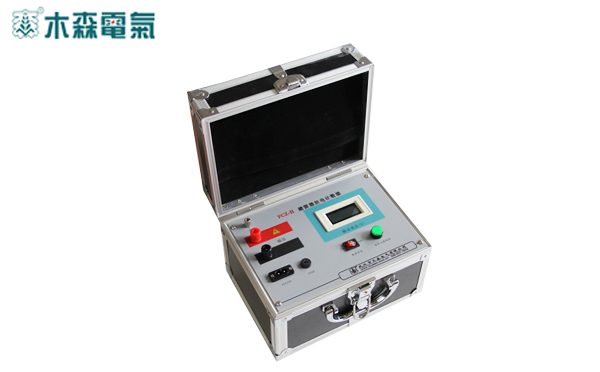

    江苏FCZ-III避雷器放电计数器测试仪
    图1、江苏FCZ-III避雷器放电计数器测试仪
            由于密封不良,动作记数器在运行中可能进入潮气或水分,使内部元件锈蚀,导致记数器不能正常动作,所以《规程》规定,每年应检查1次。现场检查记数器动作的方法有直流法、交流法和标准冲击电流法。研究表明,以标准冲击电流法最为可靠,其原理接线如图2所示。

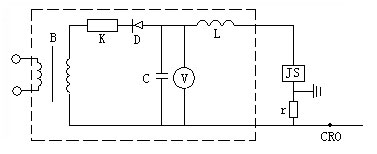

    标准冲击电流检测法的原理接线
    图2、标准冲击电流检测法的原理接线
    (虚线框内为冲击电流发生器)
            C-充电电容; R-充电电阻; L-阻尼电感
            D-整流硅二极管; r-分流器; B-试验变压器
            V-静电电压表; CRO-高压示波器
            将冲击电流发生器发生的8/20μs、100A的冲击电流波作用于动作记数器,若记数器动作正常,则说明仪器良好,否则应解体检修。例如某电业局曾用此法对27只记数器进行检测,其中有3只不动作,解体发现内部元件受潮、损坏。
            《规程》规定,连续测试3~5次,每次应正常动作,每次时间间隔不少于30s。测试后记录器应调到0。
            武汉市木森电气有限公司专业从事避雷器放电计数器测试仪设备的研究、开发、生产和销售于一体的高压电力试验设备生产厂家。专注避雷器放电计数器测试仪研发20年,应用于3000个避雷器放电计数器测试仪客户企业。
    如果你对避雷器放电计数器测试仪有任何的疑问或者兴趣,请联系我们,或者进入我们公司网站。联系电话:400-002-7608 网址musen.com.cn。

            相关链接:http://www.musen.com.cn/145.html
            产品证书:http://www.musen.com.cn/download/217.html
            产品说明书:http://www.musen.com.cn/download/57.html
