电气火灾的监控


2017-04-28 10:31   点击:29
                        1、火灾监控系统的组成

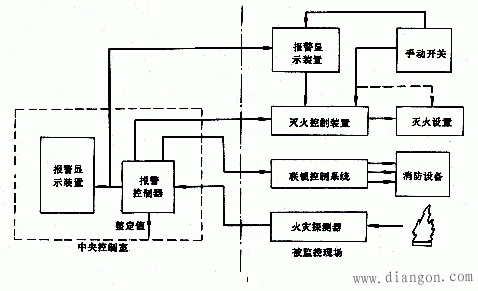

    火灾监控系统是以火灾为监控对象,根据防灾要求和特点而设计、构成和工作的,是一种及时发现和通报火情,并采取有效措施控制和扑灭火灾而设置在建筑物中或其他场所的自动消防设施。火灾监控系统的结构原理如下图所示,它是由自动监测报警和自动控制灭火两个联动的子系统成。


    系统的工作原理是:被监控场所的火灾信息( 如烟雾、温度、火焰光、可燃气等)由探测器监测感受并转换成电信号形式送往报警控制器,由控制器判断、处理和运算,确认火灾后,则产生若干输出信号和发出火灾声光警报,一方面使所有消防联锁子系统动作,关闭建筑物空调系统、启动排烟系统、启动消防水加压泵系统、启动疏散指示系统和应急广播系统等,以利于人员疏散和灭火;另一方面使自动消防设备的灭火延时装置动作,经规定的延时后,启动自动灭火系统(如气体灭火系统等) 。其核心部件是火灾探测和控制器。
2、火灾探测方法
   根据物质燃烧过程中发生的能量转换和物质转换所产生的不同火灾现象与特征,产生了不同的火灾探测方法。主要的火灾探测方法有:
(1) 空气离化探测法
    空气离化探测法是利用放射性同位素释放的α射线将空气电离,使腔室(一般称为电离室)内空气具有一定的导电性;当烟雾气溶胶进入电离室内,烟粒子将吸附其中的带电离子,产生离子电流变化。此电流变化与烟浓度有直接的关系,并可用电子探测器加以检测,从而获得与烟浓度有直接关系的电信号,用于确认火灾和报警。
(2) 光电感烟探测法
    光电感烟探测是根据光散射定律工作的。它是在通气暗箱内用发光元件产生一定波长的探测光,当烟雾气溶胶进入暗箱时,其中粒径大于探测光波长的着色烟粒予将产生散射光,通过置于暗箱内并与发光元件成一定夹角的光电接受元件收到的散射光强度,可以得到与烟浓度成正比的信号电流或电压,用以判断火灾和报警。
(3) 热(温度)检测法
     热(温度)检测法是根据物质燃烧释放出的热量所引起的环境温度升高或其变化率大小,通过相应的热敏元件(如双金属片、膜盒、热电偶、热电阻等)和相关的电子器件来探测火灾现象。
(4) 火焰(光)探测法
    火焰(光)探测法是根据物质燃烧所产生的火焰光辐射,其中主要是对红外光辐射或紫外光辐射,通过相应的红外光敏元件或紫外光敏元件和电子系统来探测火灾现象。
(5) 可燃气体探测法
    可燃气体探测法主要用于对物质燃烧产生的烟气体或易燃易爆环境泄漏的易燃气体进行探测。这类探测方法是利用各种气敏器件及其导电机理,或利用电化学元件的特性变化来探测火灾与爆炸危险性,根据使用的气敏器件不同分为热催化型原理、热导型原理、气敏型原理和三端电化学型原理等四种。
① 热导型是利用被测可燃气与纯净空气导热性的差异和在金属氧化物表面燃烧的特性,将被测气体浓度转换成相应热丝温度或电阻的变化,达到探测的目的。
②气敏型是利用灵敏度较高的气敏半导体元件吸附可燃气体后电阻变化的特性来达到探测目的。
③三端电化学型是利用恒电位电解法,在电解池内设置三个电极并施加一定的极化电压,以透气薄膜将电极和电解液与外部隔开,当被测气体透过薄膜达到工作电极时,发生氧化还原反应,从而产生与气体浓成比例的输出电流,用于探测目的。
    通常,热催化型和热导型不具有气体选择性,常以体积百分浓度表示气体浓度;而气敏型和电化学型具有气体选择性,并以摩尔浓度表示气体浓度,适于气体成分检测或低浓度测量。根据不同的火灾探测方法和各类物质燃烧时的火灾探测要求,可以构成各种形式的火灾探测器,如:
①感烟式火灾探测器是利用一个小型传感器响应悬浮在其周围附近大气中的燃烧或热解产生的烟雾气溶胶(固态或液态微粒)的一种火灾探测器,一般制成点型。
②感温式火灾探测器是利用一个点型或线缆式传感器来响应其周围附近气流的异常温度或升温速率的火灾探测器。
③光辐射式火灾探测器是根据物质燃烧火焰的特征和火焰的光辐射而构成的用于响应火灾时火焰光特性的火灾探测器,通常是制成主动红外对射式线型火灾探测器和被动式紫外或红外火焰探测器。
④ 可燃气体探测器是采用各种气敏器件或传感器来响应火灾初期烟气体中某些气体浓度或液化石油气等可燃气体浓度的探测器,通常制造成点型。
3、火灾监控系统的安装和使用
(1)火灾监控系统的选择和安装应适应于预期的火灾种类、工作条件和区域特点。
(2)设备和系统的安装应当由专业人员或在他们的指导下进行。
(3)安装完毕的探测、报警、灭火设备及整个系统都要做功能试验以保证正常运行。
(4)对于电监测、电报警和电控设备应提供可靠的电源,其电气线路应考虑采用防火电线电缆。
(5)在确定火灾探测器的布置、类型、灵敏度及数量时,应考虑被保护区域空间的大小及外形轮廓、气流方式、障碍物及其他特征。
