判断DP总线是否正常的方法


2017-04-28 10:35   点击:50
                        DP线的通断,会影响到现场站之间和现场站与中控的连接,是系统能正常工作的基础。判断DP线是否正常的方法,我自己的一般会用下面的方法:
1.把DP线两端的DP头的终端电阻都打到ON上,在其中一段用万用表量DP头3号引脚和8号引脚之间的电阻,正常测量值是110欧姆左右;
2.把测量端的终端电阻打到OFF上,远端的不动,这时的正常测量值是220欧姆左右;
3.把远端的终端电阻打到OFF上,测量端的终端电阻打到ON上,这时正常的测量值也应该是220欧姆左右;
4.把两端的终端电阻都打到OFF上,这时应该是开路,量不出电阻。
假如总线上有不止一个DP头,可以只测量两端,中间的DP头的终端电阻,始终处在OFF上就可以了。不通的话,可以分段测量。但是最好把DP头的出线拆掉来测量,排除干扰因素。
个人遇到的DP故障,原因目前发现两个:1、通讯电缆质量差,抗干扰能力差(前提接地,布线很合理的情况),也有遇到过第一次买的通讯电缆不够,又使用其他种类的电缆情况,混用;2、DP接头没有做好接地,就是电缆接头处的屏蔽线和DP头内的金属片接触不好,再者就是DP头损坏。
找DP通信故障时,我们还应该注意线路上的电压,有必须时,需要通过示波器来进行测量。
当DP接头已经插到设备上面后,在任意一个DP接头的3-8脚测量电阻 并不是110欧姆和220欧姆了。
因为设备上面还有个上拉(3-6)和下拉(5-8)的390欧姆的电阻。所以当接头插入设备后,终端电阻并不是只有个220欧姆,应该是 220*780/220+780=171.6 欧姆。
当设备带电后,我们除了检查线路的电阻是否正常 还应该检查 3-8间的电压。正常时3-8之间的电压应该是1.1V(5*220/390+220+390)
网络中发生故障,比如 终端设备掉电一段终端电阻丢失,3-8之间的电压就会变为0.62V(5*110/390+110+390)

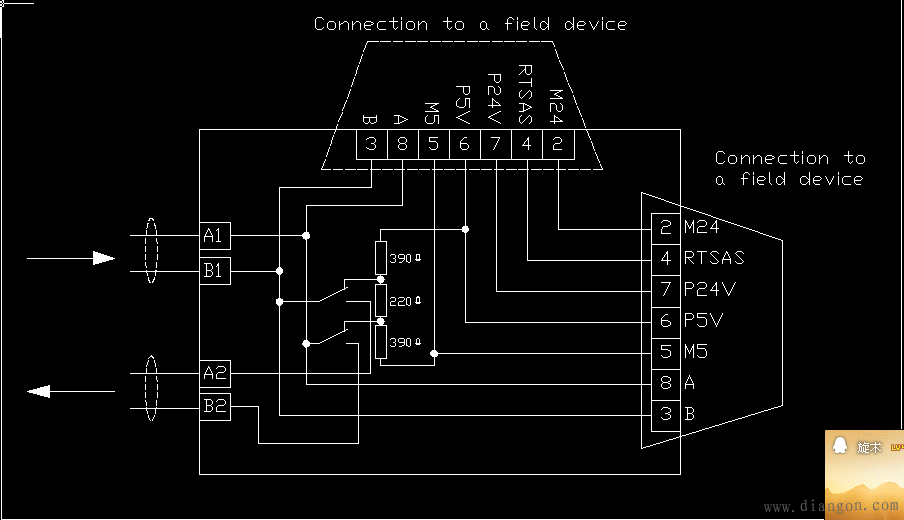

分享一个DP头的内部结构:6ES7972-****2-****有2个DP口,6ES7972-****1-****只有1个DP口。
