校验低压单相电能表准确度的方法


2017-04-28 10:39   点击:42
                        百瓦灯泡接一只,合上开关再计时。
n圈用时为t秒,然后计算用公式。
n除t乘三万六,得出千瓦时圈数。
表盘该数来相比,偏差较小差不离。
说明:
当怀疑所用的电能表(与电源直接连接的电能表)不准确时,可自行用简单的方法进行粗略的校核,检验电路如图1所示。表盘如图2所示。

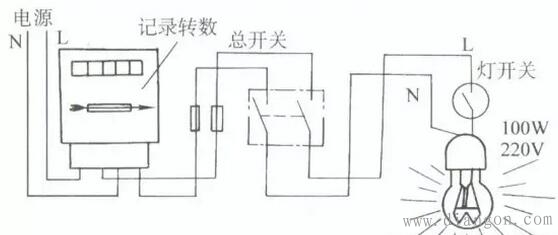

图1 检验电路

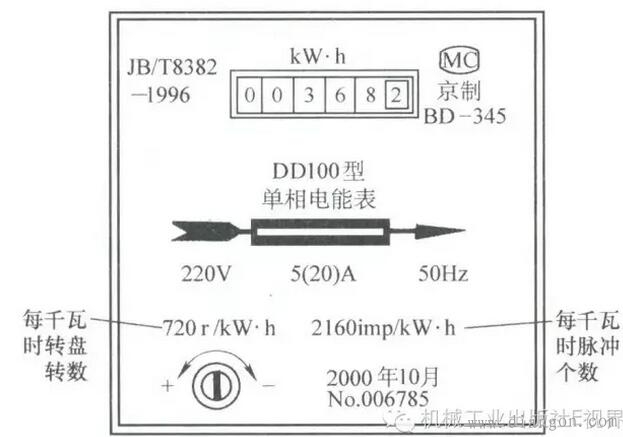

图2 电能表(机电混合预付费型)表盘
被测电能表的输出端只接一只100W的白炽灯。合上电源后,用比较准确的表记录电能表转盘转过n转所用的时间t(单位为s)。然后用下式求出试验状态下,折算到负荷为1kW,使用1h的转盘转过的转数N[单位为r/(kW•h)],该数值应接近表盘标出的1 kW•h转数NB[单位为r/(kW•h)]。
N=(n/t)×36000 (1)
在实际校验时,也可使用其他瓦数的白炽灯或电炉等。计量时间越长,最后的计算结果就越准确。若使用的电器额定功率不是100W,而是任意的其他数值P(单位为W),则按上述方法进行试验时,需将式(1)改成如下计算式:
N=(3600/t)·(1000/P)n=(n/tP) ×3.6×106 (2)
上述试验得到的数值可能因所用灯泡的实际功率与标定功率(100W)及电源电压与额定值(220V)有差异,而与计算用电量相比有一定偏差。若能实测电压,设实测值为U(单位为V),则可对测量值进行电压修正,得出更加准确的结果。加入电压修正后的计算公式如下:
N=(3600/t)·(1000/P)n·(220/U)2 (3)
如有条件,用钳形电流表量出负载的电流I(单位为A)和电压值U(单位为V),并用式P=IU/1000计算出负载的实际功率P(单位为kW),和电能表显示的用电量来比较,则可得到更准确的结果。
