三相电源线电压和相电压、线电流和相电流的定义


2017-04-28 10:40   点击:48
                        三相电压分相、线,火零为相、火火线。
三相电流分相、线,绕组为相、火线线。
说明:
对于三相电源,其输出电压和电流都有相和线之分,分别叫做“相电压”、“线电压”和“相电流”、“线电流”。本口诀给出的是它们的定义,为了方便,其中输出线的名称均用了俗称,即相线叫火线,中性线叫零线,另外,在实际应用中,不一定引出中性线,此时中性线即代表中性点。
对于电压,相电压是指火线与零线之间的电压,即口诀中所说的“火零为相”;线电压是指火线与火线之间的电压,即口诀中所说的“火火线”。由三相电源的两种接法可以看出,对于星形接法,可存在上述两种电压值;对于三角形接法,由于没有零线,所以好像只能有线电压,而不存在相电压,实际上不是,因为相电压的严格定义是“每一相绕组两端的电压”,所以说,三角形接法中相电压和线电压是相等的,在口诀说成“火零为相”是为了实际应用时判定方便。
对于电流,相电流是指流过每一相绕组的电流,即口诀中所说的“绕组为相”;线电流是流过每一条火线的电流,即口诀中所说的“火线线”。上述定义如图1所示。

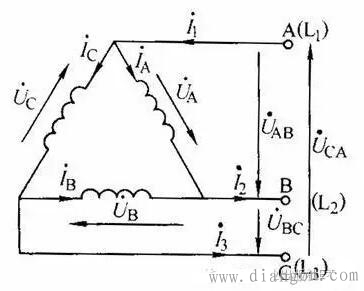

a)三角型联结(角联结)

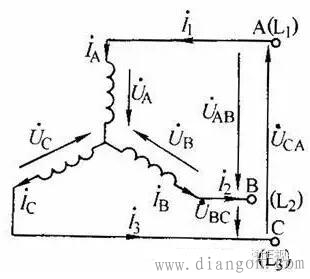

b)星形联结(星联结)“三相三线制”

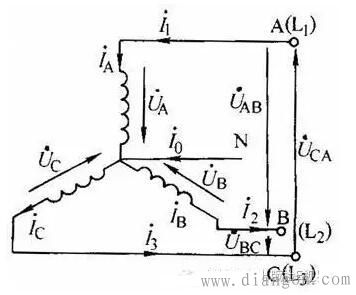

c)星型联结(星联结)“三相四线制”
图1  三相交流电源的两种接法和两种出线方式
