计算机网络拓扑结构及分类


2017-04-28 10:40   点击:56

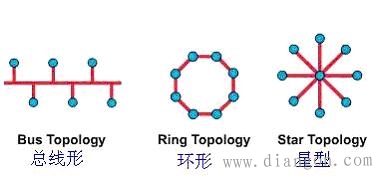

                        拓扑结构通常是指网络的几何形状。常见的拓扑结构包括星型、总线形和环型。
1.星型结构
由一个功能较强的转接中心以及一些各自连接到中心的节点组成。这种网络的各个节点间不能直接通信,只能通过转接中心。星形结构的优点是建网容易,控制相对简单,其缺点是网路属于集中控制,对中心节点的依赖性大。


2.总线形结构
用一条高速公用总线连接若干个节点形成网络,如图所示。一般情况,其中的一个节点是网络服务器,由它提供网络通信及资源共享服务,其它节点是网络工作站,即用户计算机。
总线形网络采用广播通信方式,也就是由一个节点发出的信息可以被网络上的多个节点接收。由于多个节点连接到一条公用总线上,因此必须有某种规则来分配信道,以保证在一段时间内,只允许一个节点传送信息。目前常用的规则有:(1)载波监听多路访问/冲突检测(即CSMA/CD)访问控制规程;(2)令牌传送访问控制规程。
总线形网络结构简单灵活、可扩充、性能好。此外,各节点间响应速度快、资源共享能力强,安装方便。但是由于总线的负载能力是有限度的,所以总线形网络结构中工作站节点的个数是有限的。另外,所有的工作站的通信都通过一条公用的总线,所以实时性差,并且总线的任何一点故障,都会造成整个网络瘫痪。
3.环形结构
环形结构网是由通信线路将各网络节点连接成一个闭合的环,如图所示。数据在环上单向流动,每个节点按位转发所经过的信息,可用令牌控制来协调各节点的发送,任意两节点都可进行通信。
