断相与相序保护器接线方法


2017-04-28 10:40   点击:47
                        相序保护器接线不需要其他配件,上端三个接线点接三相电源的火线。下端只有触点控制,没有内部电源,需要外部电源,通常使用相序保护器的触点控制中间继电器的吸合,再通过中间继电器的触点控制总电源接触器。相序不对或断相,相序保护器触点动作,中间继电器线圈动作,断开总电源接触器的控制回路。使整个设备的动力电源断开。

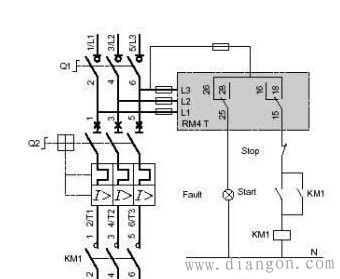

三相的断相与相序保护继电器通常是与电机控制电路一起应用的,参考附图:


1、断相与相序保护继电器用途:断相保护器是为了保护电机,相序保护器是为了相线之间调换位置改变相序。
2、断相保护器又称电机断相保护器或者电源源相保护器,一般多用在三相电机电路上,如果缺少一路电,电机扭力会变小,转子转速会下降,从而导致其它两路电流增大,烧毁电机绕组 起原理就是通过不同手段,对三相电进行监控,如有断路情况,就会自动切断电源,避免烧毁绕组,由于科技发展迅速,断相保护器的类型,有通过监测各路电压控制通断的,有监测各路电流进行控制的。
3、相序保护继电器是一种智能型电源保护器件,采用微控制器和数字处理技术,集电压显示、过欠压保护、缺相保护和相序保护功能于一体,中文液晶显示,具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种相序保护继电器系统,替代传统的相序继电器和过欠压保护器。
