直线电机测试系统构成


2017-04-28 10:42   点击:44

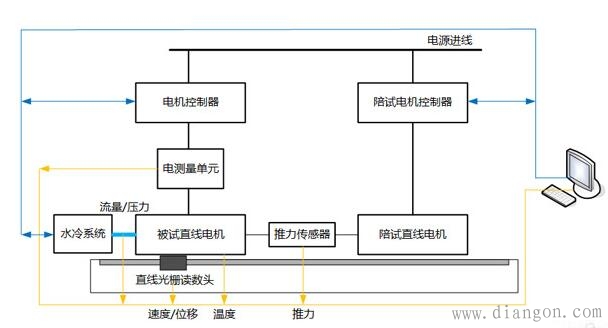

                        直线电机测试系统主要包括试验平台、被试电机、电机控制器、陪试电机负载、陪试电机控制器、推力传感器、电测量单元、水冷系统、上位机等部分构成。
  ◆ 试验平台:试验平台是安装被测模块、负载模块和安全仿佛装置等部分的基础。
  ◆ 加载装置:陪试直线电机负载及陪试电机控制器作为被试直线电机负载装置,负责加载。也可以选择选装交流伺服电机带动丝杠螺母将转矩转化为推力。
  ◆ 测量元件:推力测量传感器,位置测量装置,温度、压力和流量传感器,电量测量设备。
  ◆ 外围设备:水冷系统、电机控制器、上位机等。


  试验系统由上位机控制,控制被试机及陪试机运转,测量采集相关参量,根据试验流程及试验参数自动完成测试,试验完成输出试验报表。
  测量部分是直线电机实验平台的关键组成,所有试验报表参量均由测量部分测量采集数据完成。要求各项采集参量采用有效的同步手段,保障同步分析要求;并且,由于输入被测电量在整个试验过程中处于宽范围动态变化,要求电量测试系统能够采用有效的无缝自动换挡技术保障宽范围高精度的测试;同时,直线电机采用变频驱动控制,使现场测试电磁环境更加复杂,必须采取有效手段提高电磁兼容性能。只要将这些相关关键注意事项考虑周全,选取合适的测量系统才能保障直线电机精准测试,为产品质量保障及提升提高可靠的数据支撑。
