晶闸管触发电路的基本要求


2017-04-28 12:10   点击:65
                        要使晶闸管由关断转为导通,必须具备一定的外界条件,即晶闸管阳极加正向电压的同时门极也施加正的控制信号。当晶闸管导通后控制信号就不起作用了,直到电源过零时,其阳极电流小于维持电流,晶闸管便自行关断。
  由于晶闸管导通后,门极就失去控制作用,因此对晶闸管的控制实际上就是提供一个有一定宽度的门极控制咏冲去触发晶闸管,使之导通。门极控制电路常常称为触发电路。
  对晶闸管触发电路的基本要求是:

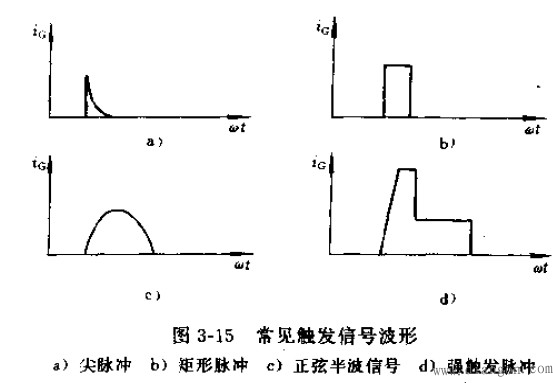

     1.触发信号可以是交流、直流或脉冲t触发信号只能在门极为正、阴极为负时起作用。为了减小门极的损耗,触发信号常采用脉冲形式.常见的触发信号波形如图3-15所示,

  2.触发脉冲应有足够的功率。触发电压和触发电流应大于晶闸管的门极触发电压和门极触发电流。因为晶闸管的特性有较 大的分散性,且特性随温度而变化,故在设计触发电路时,触发信号的功率应留有裕量,保证晶閜管可靠触发,当然被发信号也 不能超过门极的极限参数值(一般VCm<10V,IGM<10A).
  3.触发脉冲的移相范围应能满足变流装置的要求。触发脉 冲的移相范围与主电路型式、负载性质及变流装置的用途有关,例如,三相半波整流电路,在电咀性负载时,要求移相范围为150°; 而三相桥式全控整流电路,电阻负载时要求移相范围为120°.若三相全控桥工作于整流或逆变状态并对电感负栽供电,则要求移相范围为0〜180°.在实际应用中,为了装置的正常工作,有时还要有αmin和βmin的限制,故实际范围小于180°.
  4.触发脉冲的宽度和陡度.触发脉冲的宽度一般应保证晶闸管阳极电流在脉冲消失前能达到擎住电流,使晶闸管能保持通态,这是最小的允许宽度。脉冲宽度还与负载性质与主电路型式有关.例如,对于单相整流电路,电阻性负载时要求脉宽大于10us.电感性负载时要求脉宽大于100us。对干三相全控桥式电路.采用单脉冲触发时脉宽应为60°〜120°采用双脉冲触发时脉宽10°左右即可。触发脉冲前沿陡度越陡,越有利于并联或串联晶闸管的同时触发。一般要求触发脉冲前沿陡度大于lOV/us或800mA/us.
  5.触发脉冲与主回路电源电压必须同步。为了使晶闸管在每一周波都能重复在相同的相位上触发,保证变流装置的品质和可靠性,触发脉冲与主回路电源电压必须保持某种固定相位关系。这神触发脉冲与主回路电源保持固定相位关系的方法称为同步.
