变电站电气设备分类


2017-05-25 11:47   点击:64
                        1. 一次设备(室外):直接生产和输送电能的设备(一次系统中的设备);主要包括:
(1) 生产和转换电能的设备(发电机、变压器、电动机)
(2) 开关电器设备(断路器、隔离开关、熔断器)
(3) 限制故障电流和防御过电压的电器(电抗器、避雷器)
(4) 载流导体(母线、电缆)
(6) 互感器(CT、PT)
2. 二次设备(室内):对一次设备进行监察、测量、控制、保护和调节的设备;主要包括:继电器保护装置、综合自动化、故障录播器和站内低压用电直流系统等。
本文主要针对一次设备做介绍,常见一次设备如下:
1.变压器
需要远距离输送时为了降低损耗,需要升高电压;在用电地降压至用电客户所需要的电压。升压和降压都需要变压器。依靠电磁感应输出不同的电压。按冷却介质分:分为干式变压器和油浸式变压器。
变压器的主要部件有:
(1) 器身:包括铁心、绕组、绝缘部件及引线。
(2) 调压装置:即分接开关,分为无励磁调压和有载调压
(3) 油箱及冷却装置。
(4) 保护装置:包括储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置等。
(5) 绝缘套管。

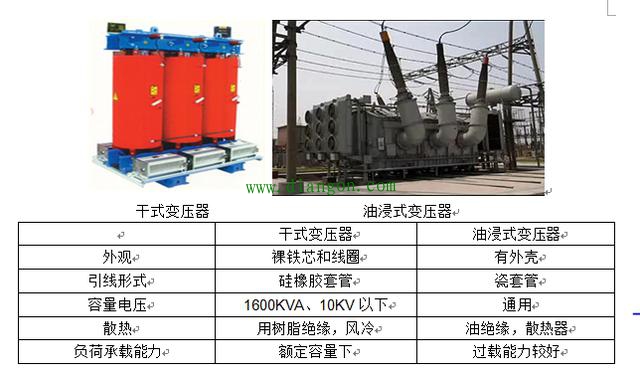

干式变压器和油侵变压器比较
2.断路器(开关)
当用开关电器断开电流时,如果电路电压不低于10—20伏,电流不小于80~100mA,电器的触头间便会产生电弧。电弧不仅对触头有很大的破坏作用,而且使断开电路的时间延长。断路器最重要的任务就是熄灭电弧,能够快速断开负荷电流或故障电流。灭弧室的基本类型有:①采用六氟化硫、真空和油等介质;②采用气吹、磁吹等方式快速从电弧中导出能量;③迅速拉长电弧等

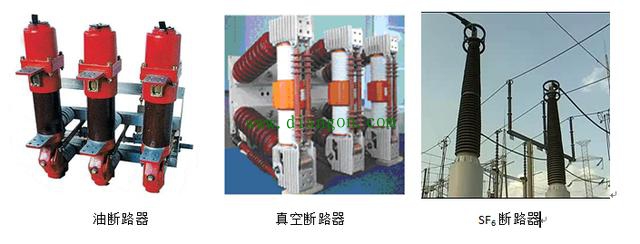

分类:油断路器、真空断路器、SF6断路器、压缩空气断路器;

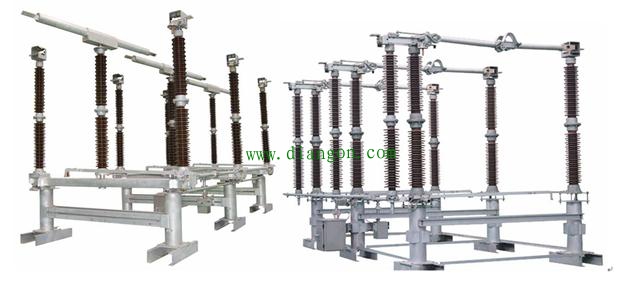

3.隔离开关(闸刀)
与断路器的不同之处在于没有灭弧装置,用于电路的连通或断开,一般必须在电路已被断路器断开的情况下才能操作。
分类:直线型、折臂型、剪刀型、垂直型

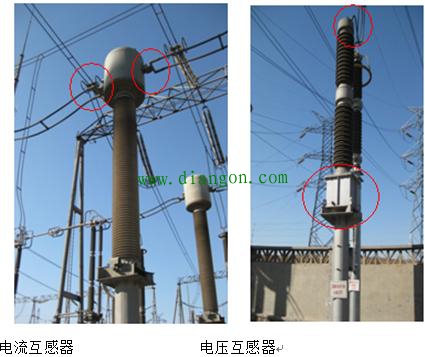

4.互感器
(1) 电流互感器(Current transformer for CT):将交流大电流变换为标准的小电流(5安培或1安培),供电给测量仪表和保护装置的电流线圈,上端圆柱体中充满SF6绝缘气体,防止绕组对外壳放电。中间略细圆柱体为复合绝缘材料,最下端有一SF6气体压力表,用来监视内部气体压力是否正常。
(2) 电压互感器(Potential transformer for PT):将交流高电压变换为标准的低电压(100伏或100/伏),供电给测量仪表和保护装置的电压线圈。上下两节瓷瓶中有两个串联电容,进入方形油箱前已经变为比较低的电压,进入油箱后,由两个绕组电磁感应获得所需要的电压


5. 避雷装置
避雷针——直接接地。避雷针与被保护装置是分开的,装在被保护设备(输电线路)的上方,利用尖端放电,可以将雷电吸引到避雷针(线)本身,将雷电流引入大地,从而保护了设备(线路)免遭雷击。

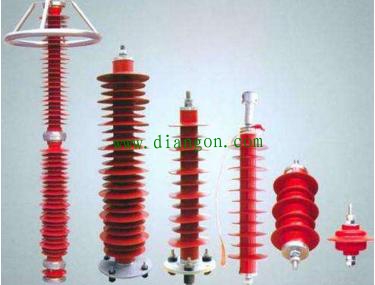

避雷器——间接接地。避雷器与被保护装置是并联安装的,利用过电压放电现象限制作用于设备上的过电压,以保护电气设备。避雷器正常是不导电的,遇到雷击时,过电压超过定值,线路自动断开,避雷器放电。因电压等级高一些,需要更大的安全距离,所以500kV避雷器瓷瓶比220kV避雷器瓷瓶多一节


6.母线
也称汇流排,是汇集和分配电流的裸导体 ,母线应按下列规定刷漆着色:
(1) 三相交流母线:U(A)相刷黄色,V(B)相刷绿色,W(C)相刷红色,由三相交流母线引出的单相母线,应与引出相的颜色相同。
(2) 直流母线:正极刷赭色,负极刷蓝色。
(3) 交流中性线:不接地者刷白色,接地者刷紫色。

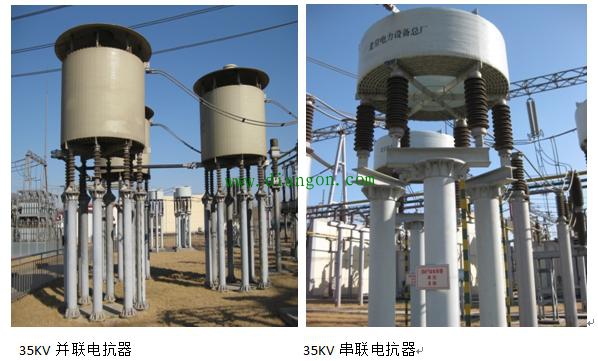

7.电抗器:主要用于电网中的电容效应,其次还能抑制过电压。


8.电容器组:并联电容器组无功补偿设备,与电抗器作用完全相反。与串联电抗器同时使用。电容器组串联电抗器的作用是限制合闸涌流和限制谐波。


电容器组

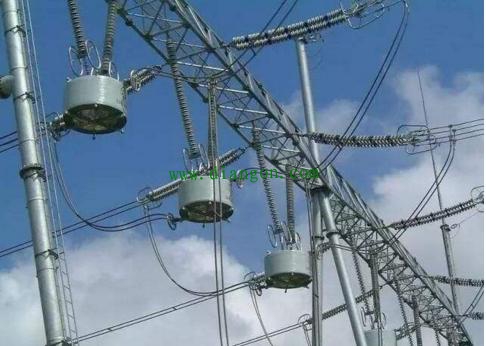

9. 阻波器:纯电感电气设备,串联在输电线路两端,阻止高频谐波进入站内设备。
