变压器感应耐压带局部放电测量注意事项牢记9条
-
责任编辑:叶穆生
人气:
发表时间:2020-08-28 17:29:35
- 变压器感应耐压带局部放电测量,有效预防变压器局部放电是引起绝缘件老化并导致其被击穿事故,深度解释变压器的局部放电试验核心注意事项9条。数据来源超过500多例变压器局部放电试验分析报告。

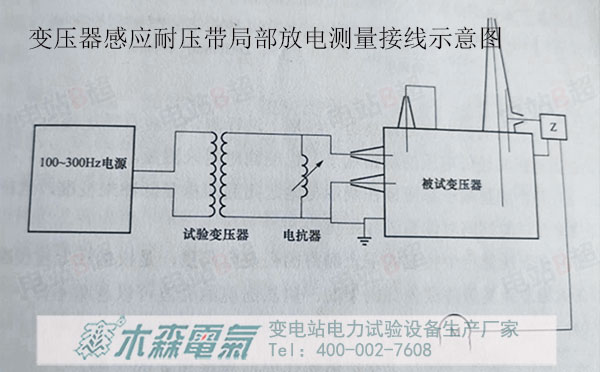

变压器感应耐压带局部放电测量又称变压器绕组+套管感应耐压带局部放电测量、变压器感应耐压带局部放电测量、变压器长时感应电压试验带局部放电测量、变压器绕组+套管长时感应电压试验带局部放电测量、变压器局部放电试验。
变压器感应耐压带局部放电测量目的:局部放电是引起绝缘件老化并导致其被击穿的主要原因。短时间的放电可能不会造成绝缘受损,但是由于变压器般是长期运行的,因此一旦放电持续,会对绝缘材料产生破坏,从而缩短了变压器的寿命。局部放电试验根据有关标准,对电力变压器进行局部放电检测,检查电力变压器制造、安装、检修质量,提高电力变压器运行的可靠性。
变压器感应耐压带局部放电测量注意事项:
1、应在所有的分级绝缘绕组的线端上进行测量。对自耦连接的一对绕组的较高电压和较低电压的线路端子,也应同时用来测量。
2、每个测量端子都应该在线端与地之间施加重复脉冲来校准,这种校准是用来在试验期间对读数进行定量。
3、在变压器一个指定线端上测得的视在电荷量,是根据经上述校准后的最高的稳态重复脉冲波计算出来的。偶然出现的尖波可以忽略不计。
4、在施加电压的前后,应记录所有测量端子的背景噪声水平。
5、背景噪声水平应低于规定的视在电荷量限值q的一半。
6、在电压升至U1及由U1再降低的过程中,应记录可能出现的起始放电电压和熄灭电压值。
7、在施加电压U3的两个阶段和U2的第一阶段中应读取并记录一个读数。
8、在施加U3和U2的短时间内不要求观测。
9、在电压U2的第二阶段的整个期间内,应连续地观察并按一定的时间间隔记录局部放电水平。
如果在上述局部放电的观测过程中,试验电压不产生突然下降,并在施加电压30min的最后29min内,所有测量端子上的视在放电量的连续水平,低于规定的限值,并不表现出明显地、不断地向接近这个极限方向增长的趋势时,则试验为合格。
如果在段试验内, 视在电荷量的读数超过规定的限值,但之后又低于这个限值,则试验不必中断可连续进行,直到在此后的30min的期间内取得可以接受的读数为止。偶然出现的较高的脉冲可忽略不计。
只要不产生击穿并且不出现长时间的特别高的局部放电,则变压器感应耐压带局部放电测量是非破坏性的。
变压器感应耐压带局部放电测量注意事项来源于木森电气《湖南宁乡110kV变压器感应耐压带局部放电测量技术方案》。
