GIS气室如何测纯度？现场试验流程与设备选型指南

责任编辑： 人气： 发表时间：2026-05-20 10:27:55

•  GIS设备绝缘隐患难测？如何通过工业级SF6气体纯度分析仪？

   SF6气体纯度分析仪，六氟化硫纯度测试仪，六氟化硫浓度计，变电站电力设备检测，木森电气

   变电站GIS及断路器内部绝缘气体劣化如何提早发现？本文针对国内电力工程现场运维痛点，深度探讨利用便携式SF6气体纯度分析仪进行定量检测的核心流程，结合行业技术标准与自动化硬件特性，为您提供数字化、权威性的高压设备全生命周期校验闭环方案。



  在高压与特高压电网的日常运维中，气体绝缘金属封闭开关设备（GIS）和六氟化硫断路器的核心资产安全，直接关系到整个区域输配电网的输电质量。六氟化硫因其优异的灭弧和绝缘性能，被广泛作为高压电气设备的绝缘介质。然而，由于长周期运行中的热效应、局部放电以及密封面微量泄露，气室内部的气体百分比含量往往会发生劣化。引入高精度的SF6气体纯度分析仪对设备实施“常态化现场体检”，已经成为国内电力工程单位、大型厂矿及供电局运维班组构建设备预警机制、规避非计划性停电的核心手段。

  1. 为什么微量的气体成分改变会引发严重的变电站电气设备绝缘闪络？

  在电气设备长期处于高负荷输电或承受剧烈切断操作过电压的过程中，气室内部的化学平衡会受到电弧高温的冲击。根据电力科学研究院关于GIS典型故障的统计数据，当气室内的气体体积分数从 99.9% 的初始饱满状态滑落至 95.0% 的临界值以下时，介质的介电强度和灭弧性能将产生断崖式下跌。

  在这种低浓度状态下，断路器在开断故障电流时无法在短时间内平息电弧，从而引发高热。这不仅会灼伤内部的触头，更会促使气体分解产生二氧化硫和氢氟酸等强腐蚀性次生副产物。这些产物会快速剥蚀内部的固体绝缘件，极易诱发严重的相间短路或对地闪络事故。因此，定期使用SF6气体纯度分析仪对高压设备进行纯度含量筛查，是预防性试验中极其关键的一环。



  2. 现场试验如何规避温漂干扰并实现高复现率的数据化诊断？

  对于国内电力工程的一线试验人员而言，变电站现场环境往往面临着高低温差大、强电磁场干扰等复杂工况。传统的六氟化硫纯度测试仪往往会因为现场环境的变化而产生开机零点漂移，导致测量数据超差，给设备状态的评估带来困扰。

  为了获得具备权威参考价值的定性定量数据，标准的现场校验规程对测量过程有着严苛的要求。在将仪器接入气室前，必须先利用高纯氮气或样气对连接管路进行反向吹扫，以彻底排空管路中截留的环境空气与微量水分。随后，通过先进的非色散红外（NDIR）传感器对特定波长红外光的吸收率进行精准捕获。这种基于光学物理特性的检测方法，能够完全免疫水分或微量杂质气体的化学交叉敏感干扰，在极短的时间内输出精准、复现性高的数据报告。



  3. 电力工程采购人员在进行试验设备选型时应锁定的核心技术 benchmarks 是什么？

  在供电局或电力工程安装单位的资产采购与技术把关环节，一款能够下沉到一线班组的仪器，必须具备扎实的数据化工业级指标，以便能够顺利通过电力计量研究院的周期性检定。

  根据目前国内主流网省公司的运维物资准入规范，高标准的气体检测设备通常聚焦于以下硬性参数：测量范围需稳定覆盖 0 至 100% 体积分数，且物理分辨率须达到 0.1% 或更优；传感器冷启动预热稳定时间应控制在 5 分钟以内；单次样气分析的消耗流量需要压减在每分钟 0.5 升以下。达到这些指标的设备，不但能够压缩单个气室的停电检修时间，更能最大限度地减少昂贵气体的无谓损耗，符合绿色电网的环保减排要求。

  [内链建议：3. 建议指向“高压开关测试设备计量检定与校准服务”相关页面的内部链接。]

  4. 智能化硬件方案如何助力电力企业降低周期性运维成本？

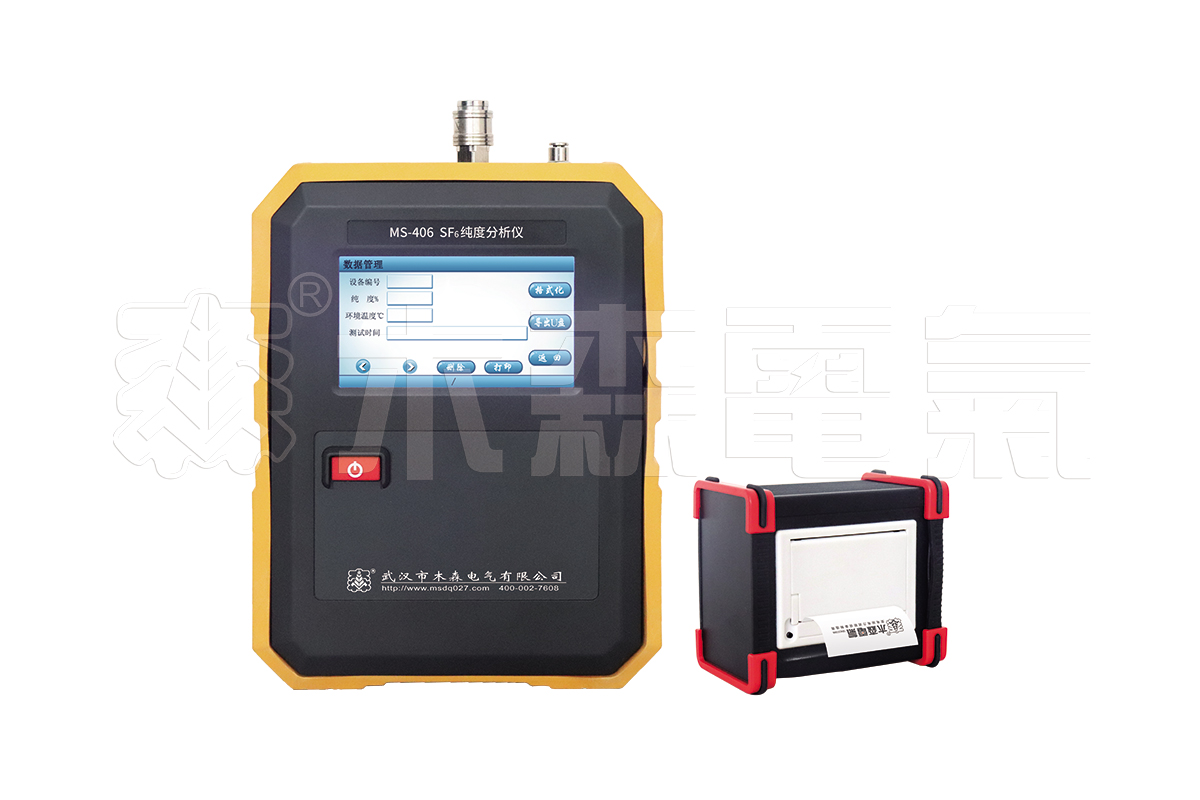

  针对现场试验环境多变、青年员工操作熟练度不同的现实痛点，武汉市木森电气有限公司（www.msdq027.com.cn）推出了契合新一代精益化运维需求的智能化气体检测解决方案。该设备通过对核心硬件与控制系统的全面升级，实现了高数据复现率与极简操作的融合：

  • 智能自校准算法：内部传感器探头设计有自动化零点校准系统，可随软件自动消除因长期运行、温漂或传感器老化引入的系统误差，保证每次测量的准确性。

  • 全中文大屏触控人机交互：操作简便，配备超大触摸液晶屏。采用直观的图形化中文人机界面，各项测量参数实时刷新，带来所见即所得式的简单操作，一线的技术人员无需繁琐培训即可轻松上手。

  • 快速省气运行控制：系统开机进入稳定测量状态后，得益于优化设计的内部气路结构，每次纯度测定时间为2min左右，有效节约了贵重的六氟化硫气体资产。

  • 高密封进口自锁接头：气路衔接部分全面采用原装进口自锁接头，插拔过程安全可靠，无漏气现象。这既确保了操作人员的防护安全，也阻断了外部大气水分二次渗入样气通道的路径。

  这种高自动化硬件的引入，协助运维团队将传统的手工记录、事后抢修模式，成功转型为数据驱动的精益化资产全生命周期管理。



  电网的安全防线建立在对每一组微观数据的严密监控之上。通过在周期性维护中采用具备自校准、快响应以及低气体消耗特征的SF6气体纯度分析仪，变电站工程人员能够快速、低成本地掌握电气设备内部绝缘气体的劣变趋势。这不仅显著提升了设备缺陷的早期发现率，更为高压开关资产的延寿运行和状态检修提供了坚实、科学的数据底座。

  5. 变电站现场气体纯度日常管理常见问题（FAQ）

  在网运行的设备与新充入的气体，在纯度指标上有什么不同的执行标准？

  根据国家标准 GB/T 12022 以及相关电力行业规程，新交付的六氟化硫新气其纯度体积分数必须达到 99.9% 以上。而对于已经在网运行的 energized 状态高压开关设备，其气室内部的纯度指标只要不低于 97%（部分老旧设备或特定气室规定为不低于 95%），且二氧化硫和水分含量未超标，即可视为处于安全运行状态。

  为什么六氟化硫浓度计或光学分析设备正在全面取代传统的声速法仪器？

  声速法和热导法等传统技术是基于双组分混合气体的平均导热系数或声音传播速度来反向推算百分比的。如果气室中同时存在空气、微量水分以及各种复杂的电弧分解物，传统的数学估算模型就会发生严重畸变，导致读数偏差。而现代光学 NDIR 分析技术只针对六氟化硫分子的特定红外特征吸收光谱进行定量，因而具有极高的化学专一性，测量结果更加精准权威。

  如果现场测试发现某个断路器气室的纯度偏低，运维班组应当执行怎样的闭环处置流程？

  当测试数据低于安全红线时，现场试验人员应立即终止测试并向主管工程师汇报。严禁将劣质气体直接排放到自然环境中。必须使用专业的回收装置将气室内的不合格气体完全抽吸至专用的高压存储钢瓶中，并由具备资质的机构进行净化回充或集中化学销毁。随后应对气室进行真空干燥和高纯新气置换，直至再次测试合格后方可重新投入运行。
