  前言

  在大型工矿企业、火力发电厂及水力发电站中，高压电力电缆与大中型发电机组是核心的动力输送与转化枢纽。为了保障电网系统的全天候安全运行，针对这些大容性电气设备开展定期的绝缘预防性试验至关重要。传统的工频交流耐压试验由于受制于试品巨大的绝缘等值电容，往往需要数吨重的试验变压器或高功率的调频串联谐振系统，在狭窄的现场环境或户外野外作业中极难部署。

  作为一种高效、轻便且安全系数高的替代方案，超低频耐压试验仪凭借其将现场试验容量骤降至工频五百分之一的技术优势，已经成为现代电力工程中必不可少的检测利器。本文将立足于国内电力工程客户的实际运维习惯，从技术逻辑、核心选型指标及实际案例出发，为您全面拆解如何针对大中型发电机和交联聚乙烯（XLPE）电力电缆进行科学的耐压选型。

  ①、为什么大中型电气设备必须采用0.1Hz超低频绝缘检测？

  从电工学理论来看，电力电缆和发电机的定子绕组在结构上均表现为典型的大容性负载。当施加50Hz工频电压时，设备产生的无功补偿电流与电容量成正比，试验所需容量公式为 $Q = \omega C U^2$。

  如果面对的是数公里长的35kV电缆，或是数百兆瓦的发电机组，其等值电容通常会达到数微法（$\mu F$）。此时若强行采用工频试验，不仅需要现场提供数百千瓦的电源功率，更需要极其庞大的升压设备。

  而超低频耐压试验仪将试验频率从50Hz降低到了0.1Hz。在不改变施加电压峰值（等效考核绝缘内部电场强度）的前提下，将试验电流和试验容量直接降低了500倍。这使得原本需要卡车运输的试验系统，被浓缩为一套可由两人轻松手提的便携式仪器，完美克服了户外作业电源容量不足、场地空间受限的痛点。

  ②、发电机电缆耐压试验有哪些不可忽视的选型核心指标？

  在电力工程实际招标与采购选型中，技术总工需要遵循以下三项硬性指标进行数据化评估，以确保仪器在现场能够顺利升压：

  • 输出电压裕度： 根据《DL/T 596 电力设备预防性试验规程》，35kV电缆的超低频耐压试验电压通常为3倍额定电压（即约60kV峰值），因此选型仪器的额定输出电压必须达到80kV及以上，方能留出足够的安全裕度。

  • 最大允许负载电容： 试品的电容量是决定能否升压成功的关键。选型时，必须计算或测量被试品的最长单相电容值。仪器的额定电容必须大于试品电容。例如，一条超长距离电缆的每相电容若为0.8$\mu F$，则仪器的带载能力必须达到1.0$\mu F$以上。

  • 超低频率调节范围： 发电机定子绕组绝缘等值电容往往高于普通短电缆。当遇到超大容量试品、在0.1Hz频率下仪器出现超载提示时，合格的试验仪必须能够向下调节输出频率至0.05Hz或0.02Hz，从而在功率不变的情况下，将带载能力等效提升2倍到5倍。



  ③、木森电气MSVLF-80kV超低频耐压测试系统的核心性能表现

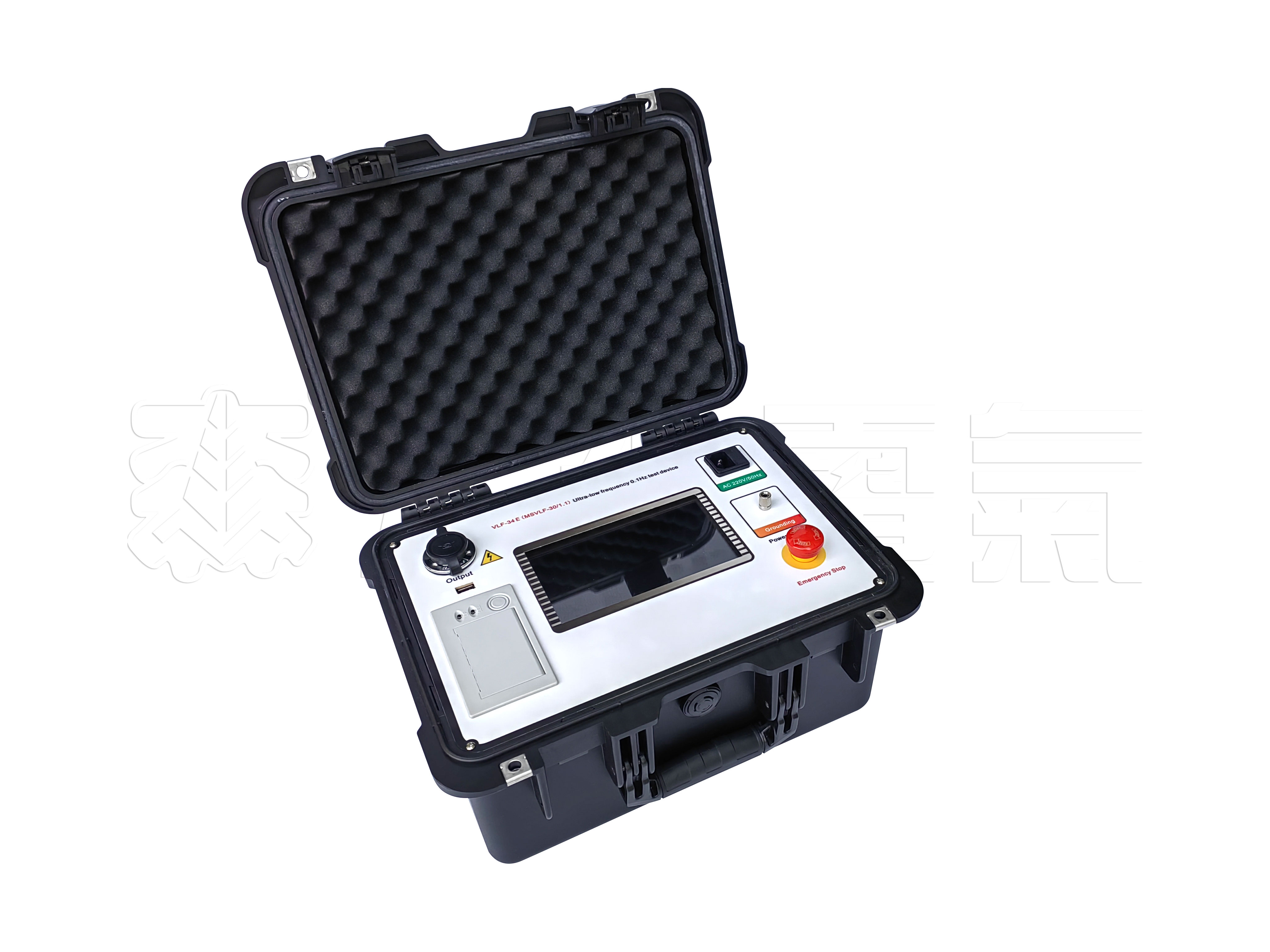

  针对国内高标准的电力交接试验与日常运维需求，武汉市木森电气有限公司研发并推荐 MSVLF-80kV 1.1uF 0.1Hz 超低频耐压测试 系统。该系统专为电力电缆、电力电容器、大中型发电机和电动机等大容性电气设备量身打造，具备极高的技术权威性与行业信任度：

  • 技术先进性： 仪器内部深度集成了高性能数字变频技术，由微电脑芯片执行全自动控制。从初期的零位启动、阶梯升压，到中期的计时耐压、泄露电流监视，再到后期的自动降压，整个测试过程完全自动化，避免了人工手动调节带来的电压过冲。

  • 设备操作便捷： 硬件连接采用模块化设计。高压发生器与低压控制器之间接线简单，大幅度缩减了现场调试和排查故障的时间成本。

  • 全方位快速保护： 仪器内部搭载多重保护机制，包含高压侧过压保护、低压侧过流保护。一旦试品在试验过程中发生绝缘击穿或闪络，保护电路的动作时间不超过10毫秒，能够在瞬间切断高压输出，确保人员与核心仪器安全。

  • 光电隔离设计： 控制器和高压发生器之间使用低压信号连接，并引入先进的光电控制技术。在物理层面上将高压回路与人机交互界面进行彻底隔离，现场试验人员的安全系数得到根本性提升。

  • 无容升效应干扰： 针对大电容试品在交流试验中极易出现的端部电压抬高（容升效应）问题，该设备采用了高低压闭环负反馈控制电路，实时修正输出正弦波形，确保输出电压与预设值完全吻合。

  • 高规格硬件配置： 操作面板采用大尺寸电容触摸屏，液晶汉字全中文菜单提示，支持测试数据的内部自动存储和外接微型打印机自动打印，试验数据可追溯。

  • 宽范围测量输出： 输出额定电压涵盖30kV、40kV、50kV、60kV、80kV、90kV，在0.1Hz下的最大负载能力高达1.1$\mu F$。输出频率支持0.1Hz、0.05Hz、0.02Hz三档灵活切换，大大拓宽了设备的现场应用广度。

  • 便携化结构布局： 通过优化变压器核心材料与结构散热设计，整机实现了体积小、重量轻的突破，非常适合在地形复杂的山区、变电站室外等各种恶劣户外环境下移动作业。

  ④、结论

  针对大容性设备开展发电机电缆耐压试验，不仅是一项验证设备安装质量的刚性标准，更是预防电力运行恶性事故发生的最后一道防线。武汉市木森电气有限公司作为国内电力测试仪器领域的专业制造商，其推出的MSVLF系列超低频耐压试验仪通过数据化的精准控制、闭环负反馈的波形校正，完美平衡了“现场轻便化”与“测试高权威性”的双重标准，是广大电力安装公司与修试企业的明智选型方案。欢迎致电或访问官网www.musen.com.cn获取完整技术白皮书。

  ⑤、超低频绝缘耐压试验常见问题（FAQ）

  问题1：在进行发电机电缆耐压试验时，0.1Hz、0.05Hz和0.02Hz这三个频率应该如何根据现场情况进行选择？

  答： 在标准情况下，应优先选择行业规范普遍推荐的0.1Hz频率。但如果遇到超长距离的高压电缆，或者极高容量的大型发电机组，其绝缘等值电容超出了仪器在0.1Hz下的最大负载上限（例如超过1.1$\mu F$），此时应将频率调低至0.05Hz或0.02Hz。频率降低后，仪器的带载能力会成倍提升，从而确保仪器不会因超载而保护跳闸。

  问题2：为什么超低频耐压试验仪在测试时可以完全消除传统试验中的“容升效应”？

  答： 传统试验设备采用的是开环控制，当面对大电容负载时，电容产生的无功反馈会导致变压器输出端的实际电压显著高于设定电压。木森电气的MSVLF系统引入了高低压闭环负反馈控制电路，仪器会以微秒级的时间全时段采集高压输出端的真实波形与电压值，并与微电脑内部的标准正弦波进行实时比对，一旦发现偏差立即反向修正，从而彻底消除了容升效应。

  问题3：超低频耐压试验对交联聚乙烯（XLPE）电力电缆的绝缘是否存在累积性损伤？

  答： 与传统的直流耐压试验（容易在XLPE电缆内部形成空间电荷积聚，导致试验后发生反击穿隐患）不同，超低频耐压试验本质上依然是交流试验。它的电压极性每秒钟都在交替变化，不会在绝缘层内部产生破坏性的空间电荷。因此，超低频测试在有效激发出绝缘缺陷（如水树枝、机械损伤）的同时，绝不会对电缆正常的绝缘寿命造成累积性损伤。
