STEP7编程软件的使用功能


2017-04-28 10:23   点击:39
                            STEP7编程软件是用于SIMATIC S7-300/400 plc、M7系列工业控制系统、C7系列集成式PLC系统的标准工具软件。STEP7编程软件由一系列应用程序(工具)构成,根据需要,可以在STEP7Basis标准组件的基础上,通过选择扩展软件包增强软件的功能。本书所述的软件都是针对目前常用的STEP7 Basis V5.2版本(标准组件)进行的。

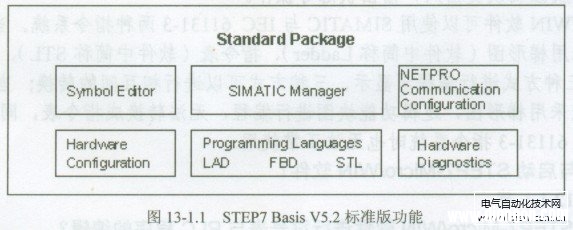

    STEP7 Basis V5.2标准版(Standard Package)的功能组成如图13 -1.1所示,具体如下。

    1.符号编辑器( Symbol Editor)
    符号编辑器的作用与功能与STEP7-Micro/WIN软件基本相同,通过符号编辑,可在“符号表”窗口内将程序的绝对地址用具有含义的符号地址代替,对程序进行符号编程,从而使得程序更容易阅读与理解。
    STEP7符号编辑器的主要功能有:
    ①建立程序中所使用的信号、逻辑块的符号名、数据类型与注释;
    ②对使用符号地址的信号进行自动分类;
    ③进行其他WINDOWS程序的输入/输出与转换。
    2.SIMATIC管理器(SIMATIC Manager)

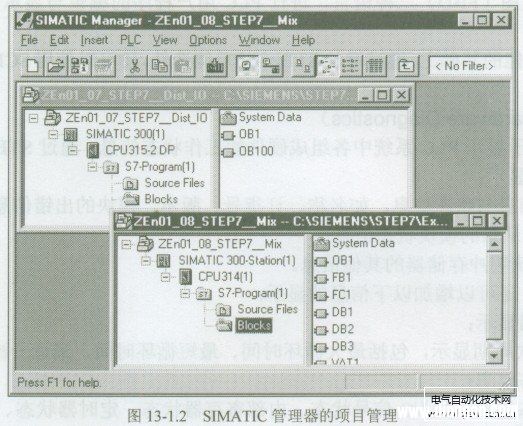

    在STEP7编程软件中,用“项目”(Project)的方式来管理一个PLC系统中的硬件和软件(详见下述)。通过SIMATIC管理器对项目所进行的集中管理,可以将用于S7-300/400、M7、C7等不同控制器的所有数据以“项目”(Project)方式打开与编辑,项目所需的全部SIMATIC工具都集成在对应的STEP7应用页面中(见图13-1.2)。

    3.网络与通信配置( NETPRO&Communication Configuration)
    通过安装STEP7软件,利用计算机(编程器)的RS-232C接口与CP5611 (PCI)、CP5511或CP5512 (PCMCIA)等通信卡,可以将编程计算机连接到PLC的MPI或PROFIBUS网络系统中;利用计算机的CP1512 (PCMCIA)或CP1612 (PCI)等通信卡,可以将编程计算机连接到PLC的以太网系统中。
    网络与通信配置在部分书籍与资料中常被称为“通信组态”,这仅仅是因为对英文中的Configuration -词的不同翻译而已,两者无任何区别。
    通过STEP7的网络与通信配置功能,可以在编程计算机与PLC系统间建立与完成如下与通信有关的设置:
    ①选择通信方式;
    ②选择通信用的对应功能块与程序库:
    ③设置通信功能块所需要的参数;
    ④选择通信节点;
    ⑤建立通信数据源与目标位置数据表。
    4.硬件配置( Hardware Configuration)
    STEP7的硬件配置功能用于建立系统中的各I/O模块、接口模块、功能模块等硬件的实际安装与软件中使用的地址、管理数据等方面的对应关系。
    同样,“硬件配置”在部分书籍与资料中常被称为“硬件组态”,这也仅仅是因为对英文中的Configuration -词的不同翻译而已,两者相同。
    通过STEP7的硬件配置功能,可以进行如下设置:
    ①指定主机所选择的模块在机架上的具体安装位置与分配模块的I/O地址;
    ②指定PLC系统中其他单元的I/O安装与分配模块的地址;
    ③根据系统中硬件模块的安装,设置CPU模块的参数;
    ④根据系统中硬件模块的安装,设置I/O模块与功能模块的参数。
    5.多语言的用户程序编辑( Programming Languages)
    多语言用户程序编辑(Programming Languages)功能用于选择不同的PLC程序设计语言。在标准版的STEP7中,利用多语言用户程序编辑功能,操作者可以任意选择梯形图(LAD)、指令表( STL)、逻辑功能图(FBD)三种语言,进行PLC用户程序的编辑与显示,三种语言间可以进行自动转换。
    在STEP7基本功能的基础上,通过增加STEP7的功能选件,还可以使用SCL、S7 Graph、Hi-Graph等其他编程语言。
    6.硬件诊断(Hardware Diagnostics)
    硬件诊断功能用于显示PLC系统中各组成硬件的工作状态信息。通过STEP7的硬件诊断功能,可以进行如下信息的显示:
    ①模块的基本信息与状态信息,如名称、订货号、版本,模块的出错信息等;
    ②主机以及DP从站的模块状态信息;
    ③来自PLC系统缓冲存储器的其他信息。
    对于CPU模块,还可以增加以下信息的显示:
    ①用户程序出错显示;
    ②PLC程序喜欢周期显示,包括最大循环时间、最短循环时间、最近一次扫描的循环时间等;
    ③MPI通信状态信息:
    ④当前执行状态显示,如I/O信号状态、内部寄存器状态、定时器状态、计数器状态。
