108kVA/108kV串联谐振试验装置

当前位置:首页 > 产品中心 > 产品目录 > 调频/调感串联谐振试验装置

串联谐振耐压试验装置

关于产品购买、技术维护等服务,欢迎致电!联系我们

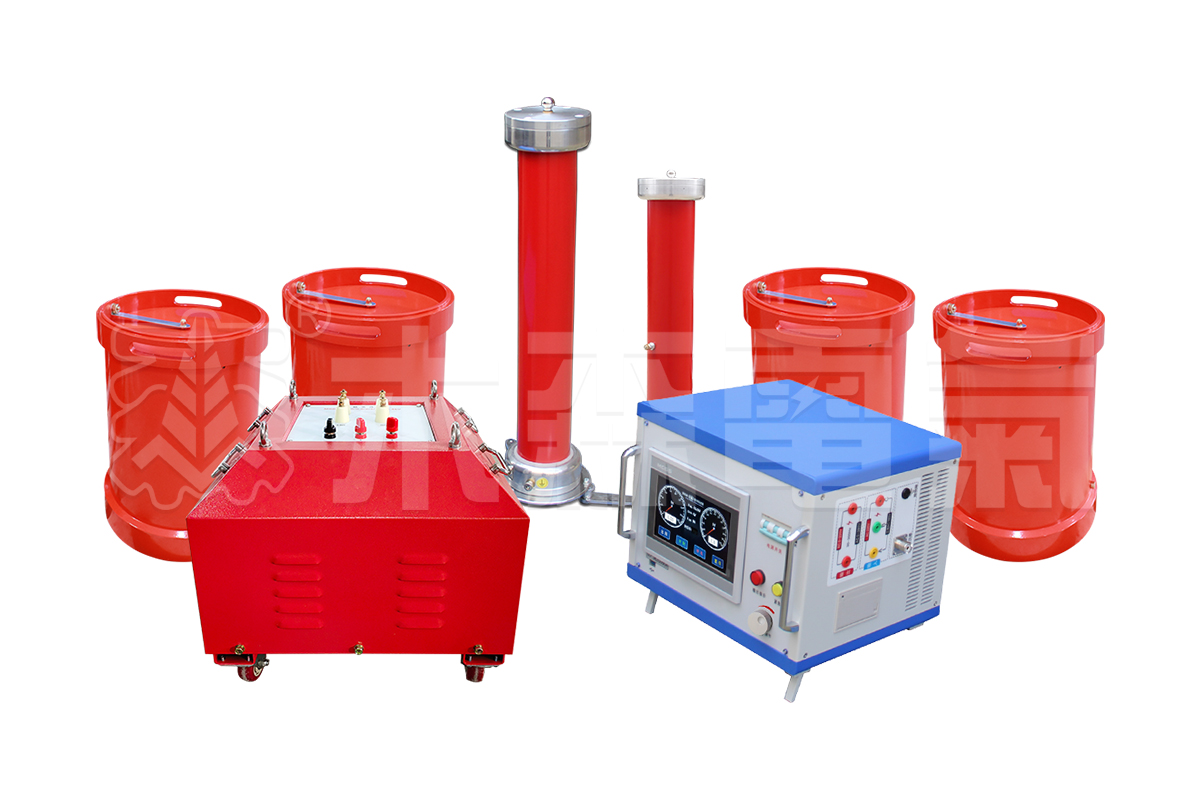

MSXZ(f)108kVA/108kV串联谐振试验装置

产品别称:

串联谐振,串联谐振试验,串联谐振耐压试验装置,调频串联谐振试验装置,串联谐振装置,武汉市木森电气有限公司

参考标准:

产品特点:

适用范围35kV/300mm²长度0.6km电缆的交流耐压试验,35kV开关、互感器的交流耐压试验

产品说明书 产品证书 行业标准

解决方案 :

产品简介


MSXZ(f)-108kVA/108kV串联谐振耐压试验装置:该装置主要针对10kV、35kV电缆, 10kV 、35kV主变,35kV开关的交流耐压试验设计制造。具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

被试品
电容量
试验频率
试验电压
试验时间
35kV/300mm2电缆0.6km
≤0.1556uF
30-300Hz
52kV
60min
10kV/300mm2电缆2km
≤0.751uF
30-300Hz
17.4kV
60min
10kV/20000kVA主变
≤0.01uF
45~65Hz
35kV
1min
35kV/31500kVA主变
≤0.01uF
45~65Hz
68kV
1min
10kV开关、互感器

30-300Hz
42kV
1min
35kV开关、互感器

30-300Hz
95kV
1min
110kV/40000kVA主变中性点
≤0.015uF
45~65Hz
80kV
1min


我公司串联谐振试验装置主要功能及其技术特点:
1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪络时闪络保护动作并能记下闪络电压值,以供试验分析。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。
     工作模式为:全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。


序号 名称 规格 数量
1 激励变压器 MSB-6kVA/1.5/3/6kV/0.4kV 1台
2 变频电源 MSXZ-F-6kW/220/380V 1台
3 高压电抗器 MSDK-27kVA/27kV 4台
4 电容分压器 FRC-110kV/1000pF 1套
4 补偿电容器 MSBC-70kV/10000pF 1套
6 内部连接线   1套





产品参数


变频电源
高压电抗器
励磁变压器
110kV分压器
补偿电容器系列-70kV
变频电源
高压电抗器
激励变压器
分压器
补偿电容器

序号 名称 规格 数量
1 激励变压器 MSB-6kVA/1.5/3/6kV/0.4kV 1台
2 变频电源 MSXZ-f-6kW/220/380V 1台
3 高压电抗器 MSDK-27kVA/27kV 4台
4 电容分压器 FRC-110kV/1000pF 1套
4 补偿电容器 MSBC-70kV/10000pF 1套
6 内部连接线   1套

设备主要配置:

激励变压器MSB-6kVA/1.5/3/6kV/0.4kV

额定容量
6kVA
输入电压
0~400V,单相
输出电压
1.5/3/6kV
结构
干式
重量
约58kg

变频电源MSXZ-f-6kW/220/380V

额定输出容量
6kW
工作电源
220/380±10%V(单/三相),工频
输出电压
0~400V单相
额定输入电流
13A
额定输出电流
13A
电压分辨率
0.01kV
电压测量精度
0.5%
频率调节范围
30~300Hz  分辨率≤0.1Hz   稳定度0.1%
运行时间
额定容量下连续5min
噪声水平
≤50dB

高压电抗器MSDK-27kVA/27kV

额定容量
27kVA
额定电压
27kV
额定电流
1A
电感量
110H/单节
品质因素
Q≥30 (f=45Hz)
结构
干式
重量
约45kg

电容分压器FRC-110kV/1000pF

额定电压
110kV
高压电容量
1000pF
介质损耗
tgσ≤0.5%
分压比
1500:1
测量精度
有效值1.5级
重量
约9kg

补偿电容器MSBC-70kV/10000pF

额定电压
75kV/35kV
高压电容量
10000p/20000pF
重量
约9kg

产品图集


励磁变绕制
励磁变生产车间

励磁变检测.
励磁变生产车间

励磁变测量
电抗器生产车间

电抗器绕制
电抗器生产车间

串联谐振车间
谐振生产车间

串联谐振车间
谐振生产车间

串联谐振车间
谐振生产车间

电抗器生产
​​​​​谐振生产车间

​​​​​​​135-108谐振现场
​​​​​​​谐振试验现场

540-270谐振现场
​​​​​​​谐振试验现场

齐齐哈尔谐振交付
​​​​​​​谐振试验现场

300局放现场
​​​​​​​​​​​​​​谐振试验现场

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
计算机软件登记证书串联谐振
串联谐振专利
串联谐振试验装置计算机著作权
串联谐振试验装置产品专利
ISO质量管理体系认证证书

注:1.串联谐振试验装置产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的串联谐振试验装置三月包换。
  2、我们售出的串联谐振试验装置三年免费维护、长期提供备品备件。
  3、保修期内串联谐振试验装置软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到串联谐振试验装置修好。
  7、木森电气所提供的串联谐振试验装置专机专号,终生维修。
