MSXB-F串联谐振 操作视频
|
产品别称： |
串联谐振,变频串联谐振,串联谐振装置,变频串联谐振试验装置, |
|
参考标准: |
GB50150-2006,DL/T849.6-2004 |
|
产品特点： |
● 聚己烯交联电力电缆的交流耐压试验 |
解决方案 :
产品简介
利用高压试验回路发生串联谐振后所具备的特点，制造出的变频串联谐振装置，广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性设备（电缆、发电机、母线、变压器）的交流耐压试验，例如以下四个方面：
1、电缆耐压试验装置 (点击获取更多)
图1、电缆耐压试验装置
2、发电机交流耐压试验装置 (点击获取更多)

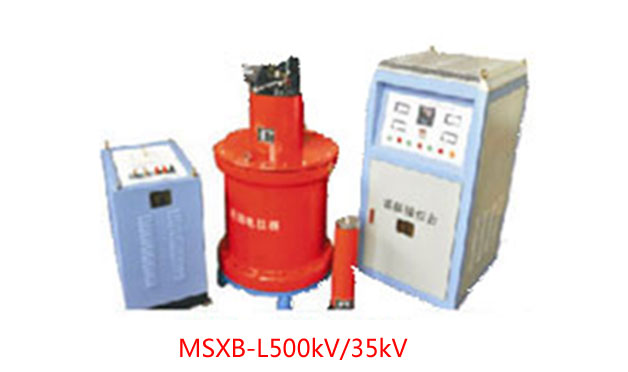

图2、发电机交流耐压试验装置
3、变电站电气设备交流耐压试验装置 (点击获取更多)

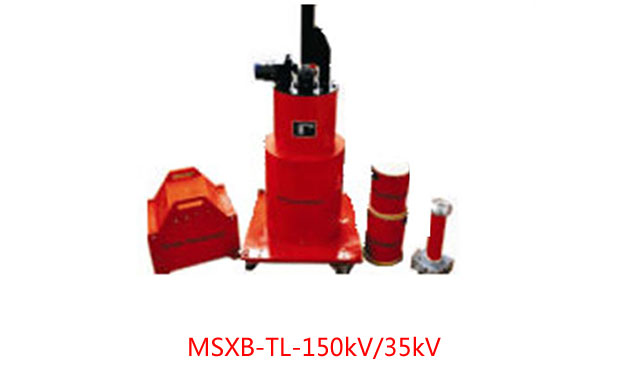

图3、变电站电气设备交流耐压试验装置
图4、CVT检验用谐振升压装
注：1.串联谐振产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注：1.串联谐振产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
2.了解更多木森产品信息请进入 产品中心，服务热线：400-002-7608。
产品参数
| 输入电源 | AC 380 / 220V ± 10% ，50Hz |
| 输出电压 | 30 ～ 1000kV ，根据需要生产 |
| 输出波型 | 正弦波，波形畸变率 ＜1.0% |
| 电压频率 | 30 ～ 300Hz |
| 品质因素 | 30 ～ 80 |
| 工作时间 | 满功率输出下，连续工作时间 60min |
| 工作环境 | 温度 －10℃～ + 50℃；湿度＜ 95% ，无凝露状况 |
| 适用范围 | 电缆交流耐压 |
| 变电站电气设备交流耐压谐振 | |
| 发电机交流耐压 工频交流耐压 | |
| 无局放交流耐压 CVT检验用谐振升压装置 |
串联谐振原理

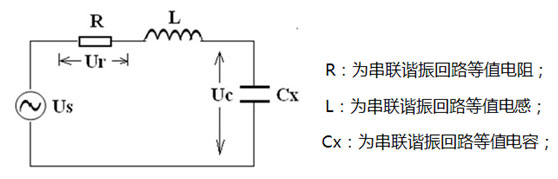

串联谐振回路等值电路图如下：
回路中，当容抗(1/（ωCx）= 感抗(ωL)时，回路发生谐振现象， 此刻，
Us = Ur，Uc = UL，
Q = Uc / Ur = 1/（ωCR）， Q称为品质因数值；
一般情况下， 当回路发生串联谐振时，电容CX、电感L上的电压放大了Q倍。
变频串联谐振原理

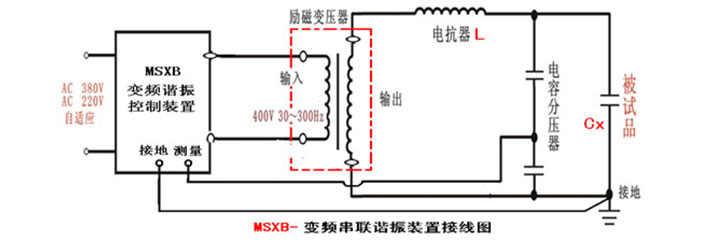

变频串联谐振是运用串联谐振原理，调节变频电源的输出频率f，使回路电感L和试品CX发生串联谐振。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振，串联谐振电压即为加到试品上电压。
串联谐振有什么特点
当回路中形成谐振时，此时 Us = Ur，Uc = UL，Q值定义为：Q = Uc/Ur = 1/（ωCR）。
一般情况下变频串联谐振系统的Q值能达到几十至上百，由此可知试品试验容量能达到励磁变输出容量的Q倍，也就是说：
变频串联谐振系统将励磁变的试验电压和容量放大了Q倍。
售后保障
1、我们对所销售的串联谐振三月包换。
2、 我们售出的串联谐振三年免费维护、长期提供备品备件。3、 串联谐振的软件免费升级。
4、 我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、 根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到串联谐振修好。
7、木森电气所提供的串联谐振专机专号，终生维修。
