MS-101F高压介质损耗测试仪

当前位置:首页 > 产品中心 > 产品目录 > 变压器测试设备

高压介质损耗测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MS-101F高压介质损耗测试仪

产品别称:

高压介质损耗测试仪,介质损耗测量仪,介损仪,异频介质损耗测试仪,高压介质损耗测试装置,变压器介损测试仪变频抗干优介质损耗测试仪

参考标准:

产品特点:

适用于500kV 及以下变电站等强电磁干扰现场的介损测试。

产品说明书 产品证书 产品视频

产品简介


介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
高压介质损耗测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。
变频电源采用大功率开关电源,输出45Hz和55Hz纯正弦波,自动加压,可提供最高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。


性能特点:
1、具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ。
2、具有反接线低压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量。

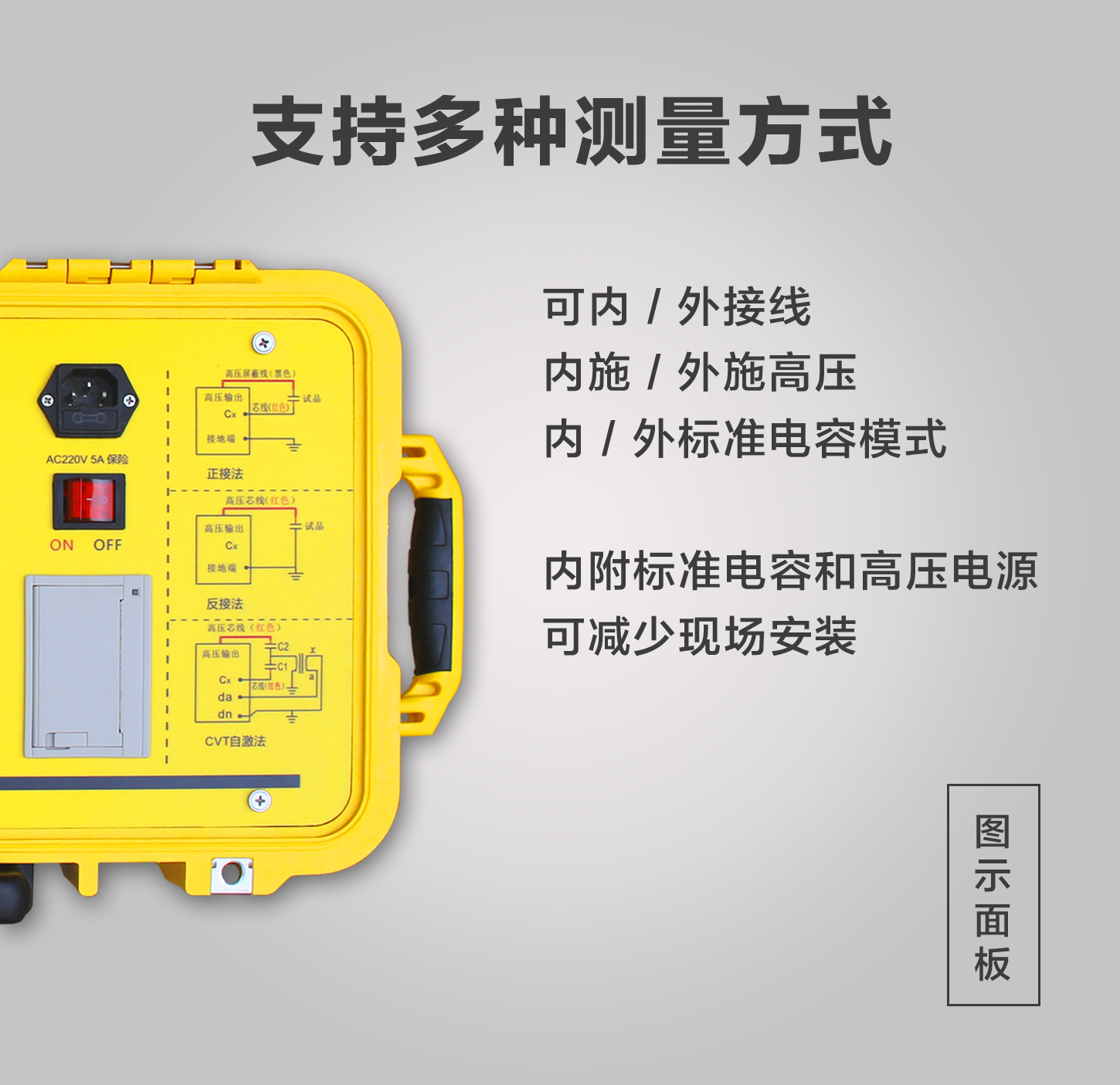

3、具有外施电压和外加CN的测量功能。

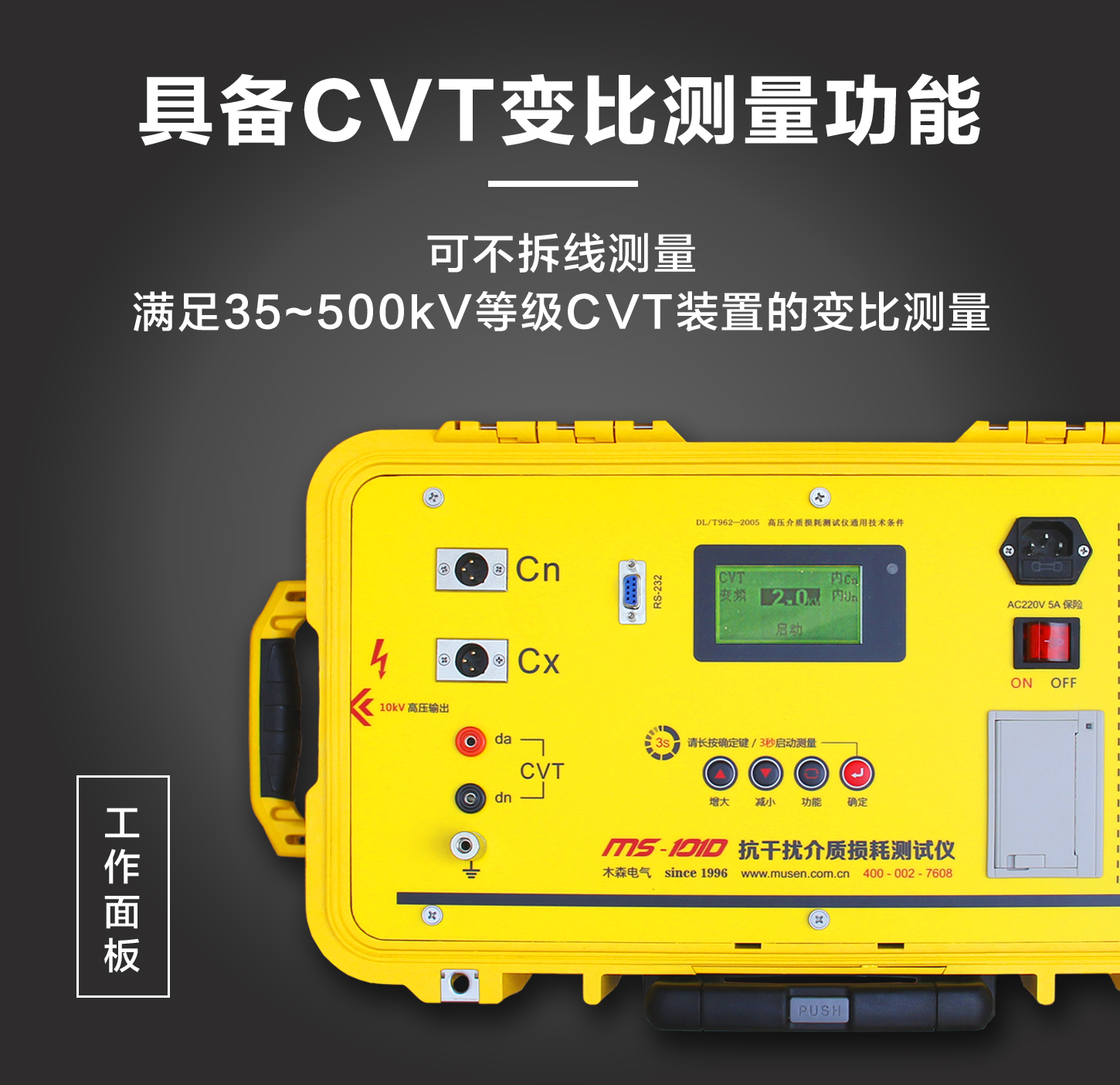

4、具有CVT变比测量功能,满足35~500kV等级CVT装置的变比测量。
5、仪器测量准确度高,可满足油介损测量要求,因此只需配备标准油杯,和专用测试线即可实现油介损测量。

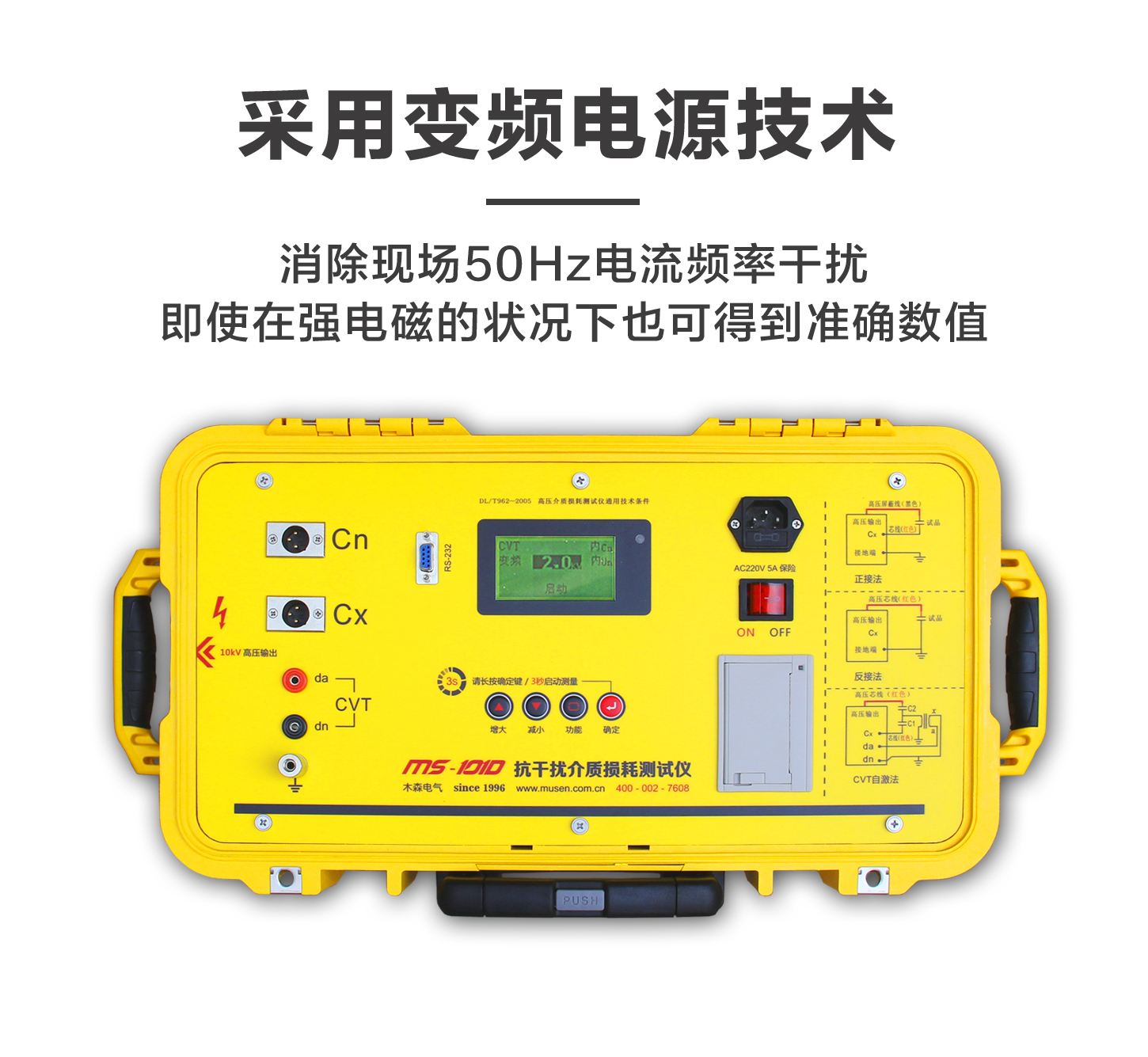

6、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。
7、过流保护功能,在试品短路或击穿时仪器不受损坏。
8、内附标准电容和高压电源,便于现场测试,减少现场接线。
9、仪器采用大屏幕液晶显示器,测试过程通过汉字菜单提示操作。


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数



准确 Cx:±(读数×1%+1pF)
tgδ:±(读数×1%+0.00040)
抗干扰指标 变频抗干扰,在200%干扰下仍能达到上述准确度
电容量范围 内施高压:  3pF~60000pF/10kV   60pF~1μF/0.5kV
外施高压:  3pF~1.5μF/10kV     60pF~30μF/0.5kV
分 辨 率:  最高0.001pF,4位有效数字
试验电流范围 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别
tgδ范围 设定电压范围:0.5~10kV,最大输出电流:200m
内施高压 设定电压范围:0.5~10kV
最大输出电流:200mA
升降压方式:连续平滑调节
外施高压 正接线时最大试验电流1A,工频或变频40~70Hz
反接线时最大试验电流1A/10kV,工频或变频40~70Hz
CVT自激发
低压输出
输出电压3~50V,输出电流3~30A
测量时间 约40s,与测量方式有关
输入电源 180V~270VAC,50Hz/60Hz±1%,市电或发电机供电
环境湿度 -10℃~50℃
相对湿度 <90%
尺寸 重量 410mm×310mm×270mm 25kg

<

高压介质损耗测试仪 高压介质损耗测试仪 高压介质损耗测试仪 高压介质损耗测试仪 高压介质损耗测试仪

产品图集


高压介质损耗测试仪

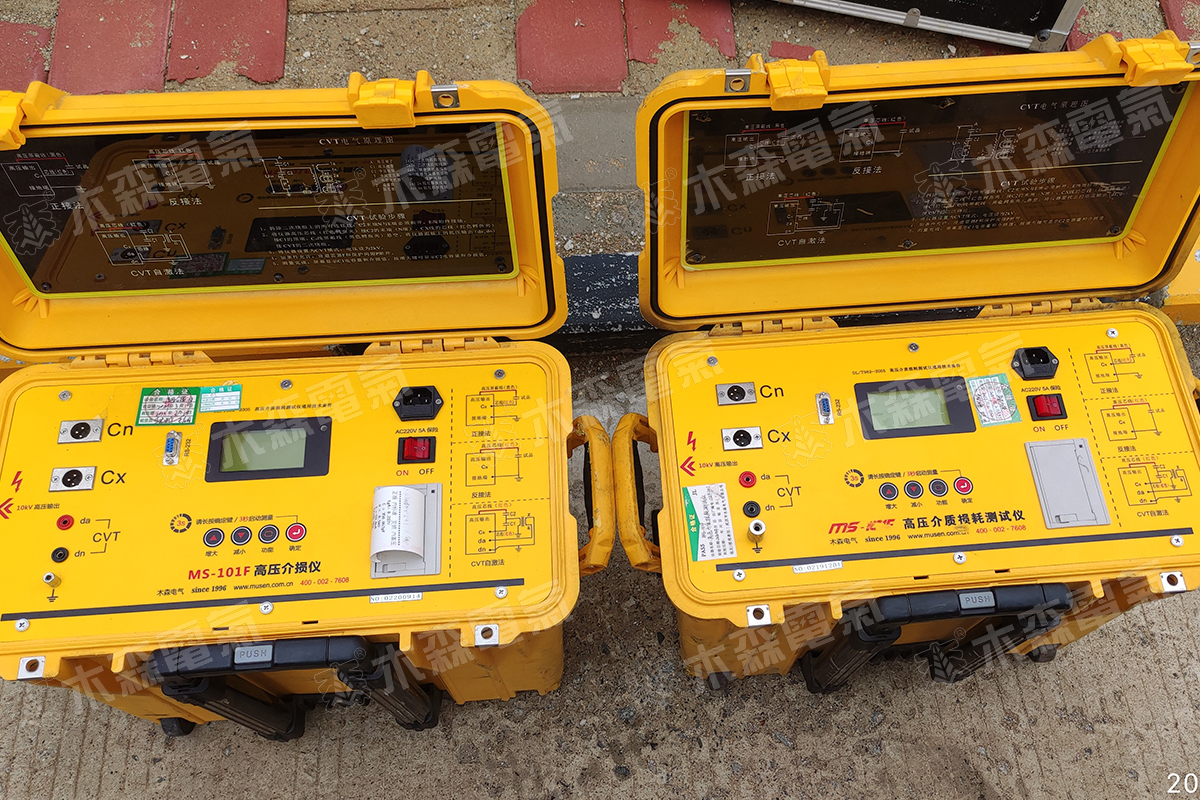

设备正面

高压介质损耗测试仪

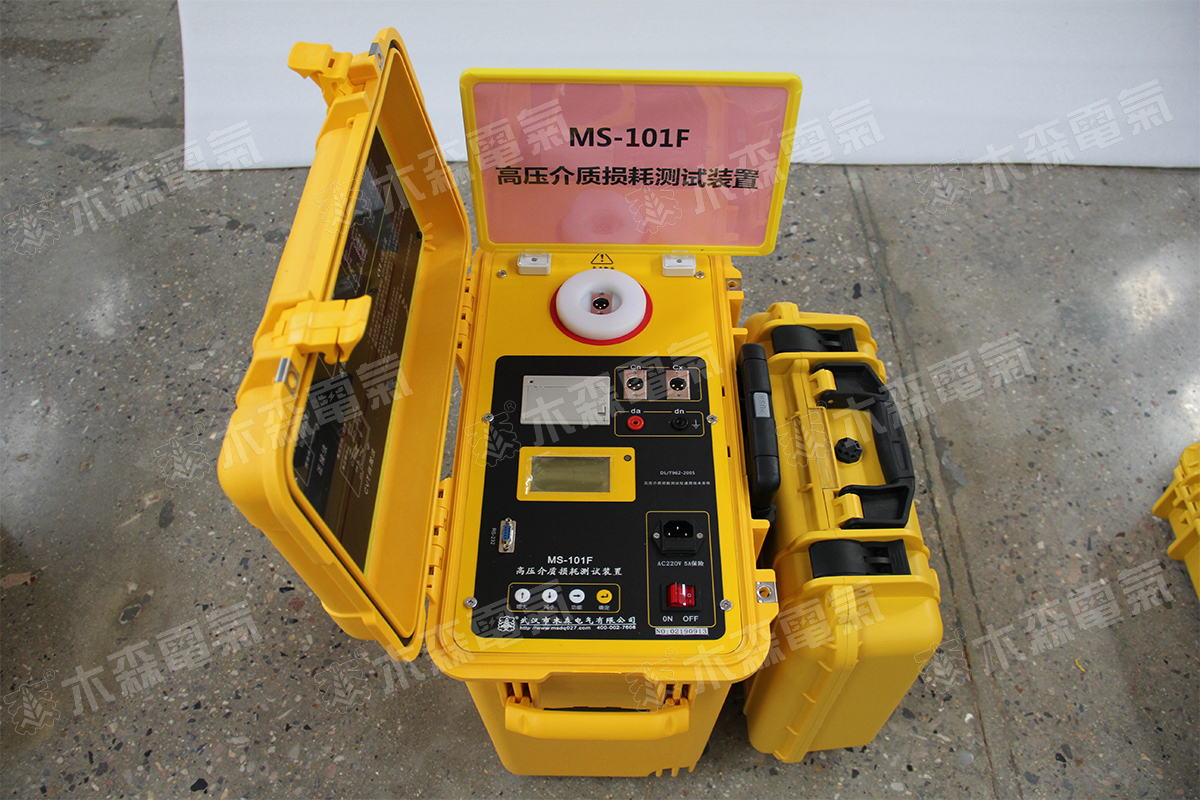

设备右侧

高压介质损耗测试仪

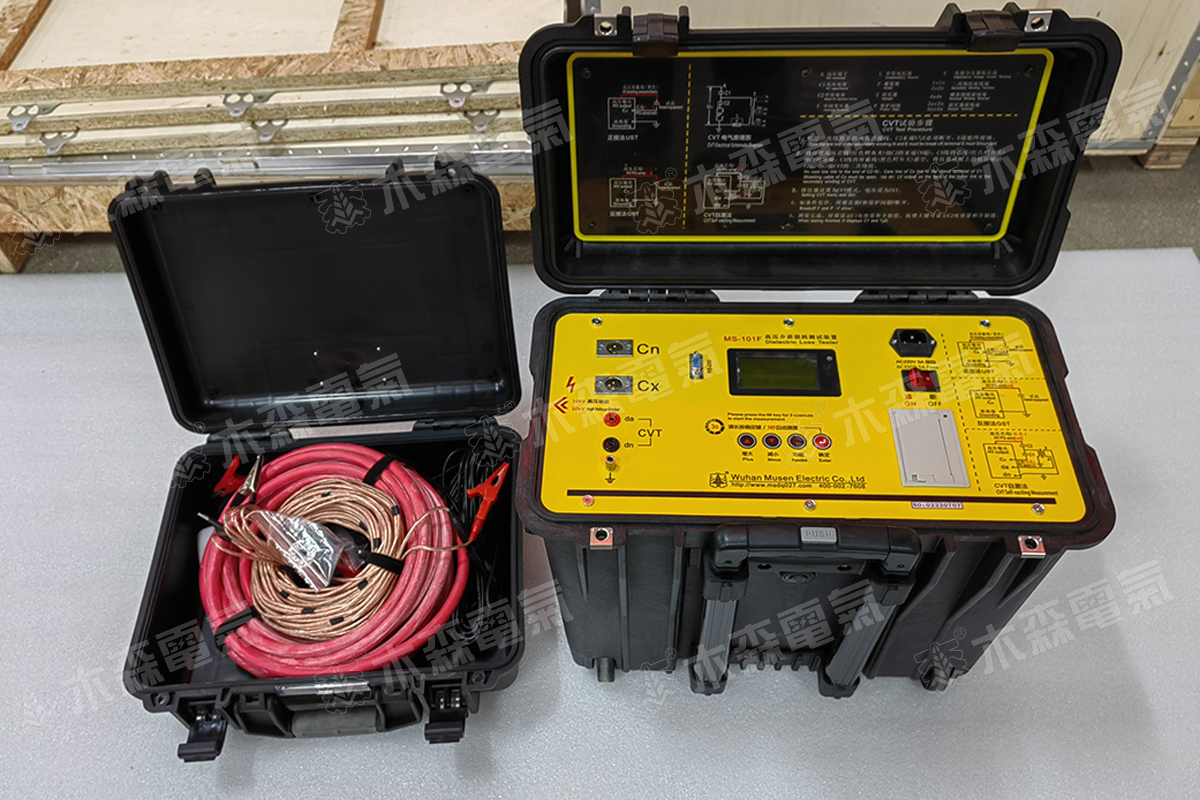

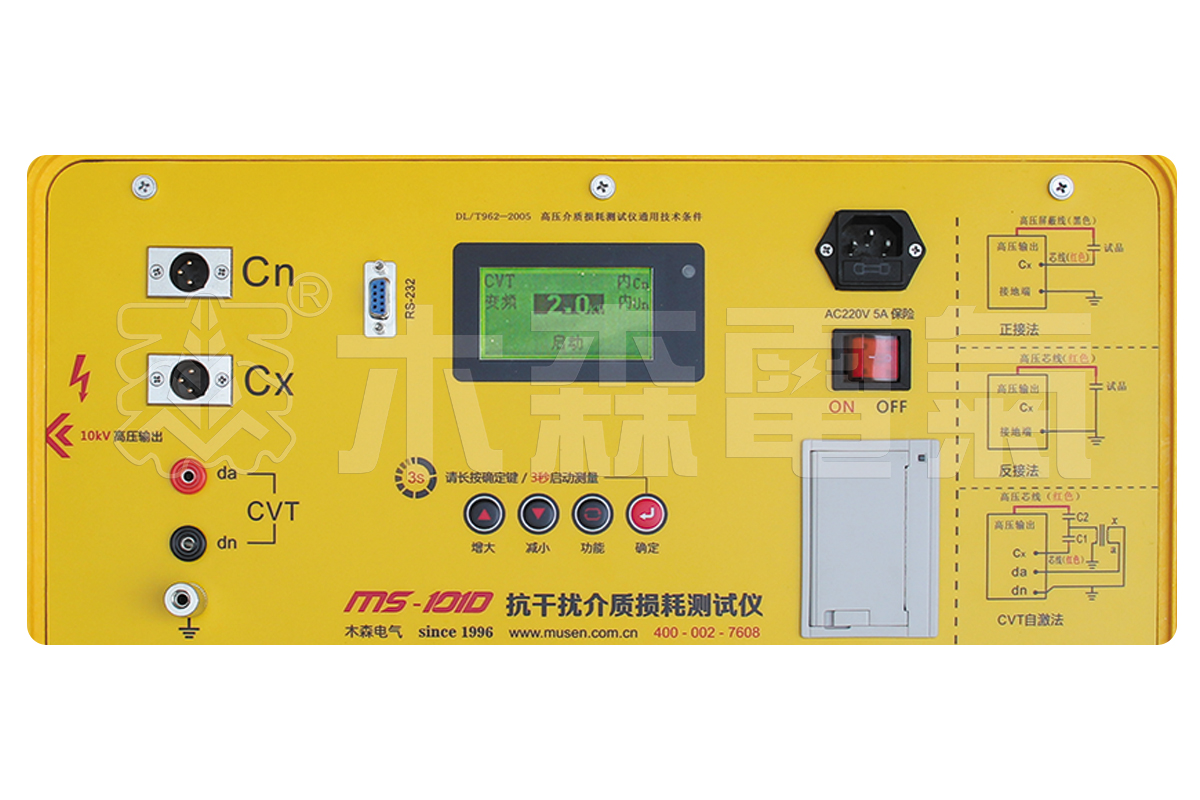

设备面板

高压介质损耗测试仪

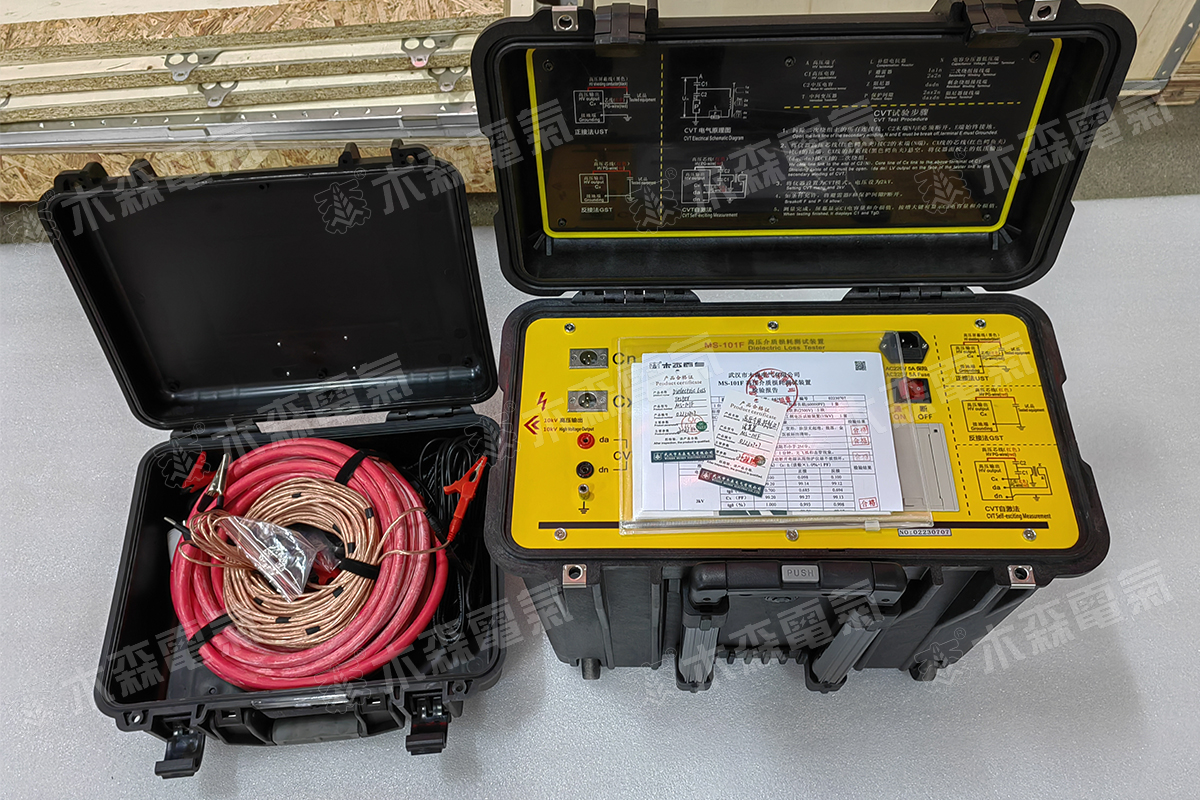

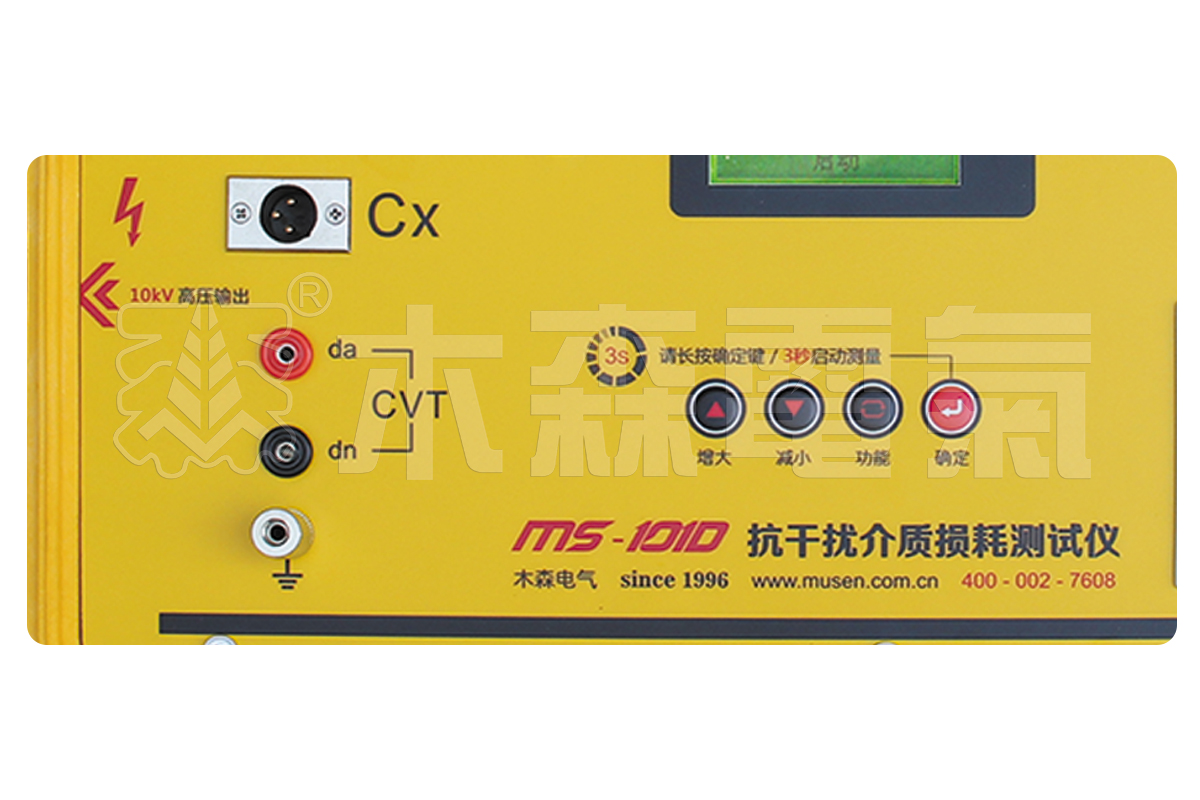

MS-101F高压介质损耗测试仪细节

高压介质损耗测试仪

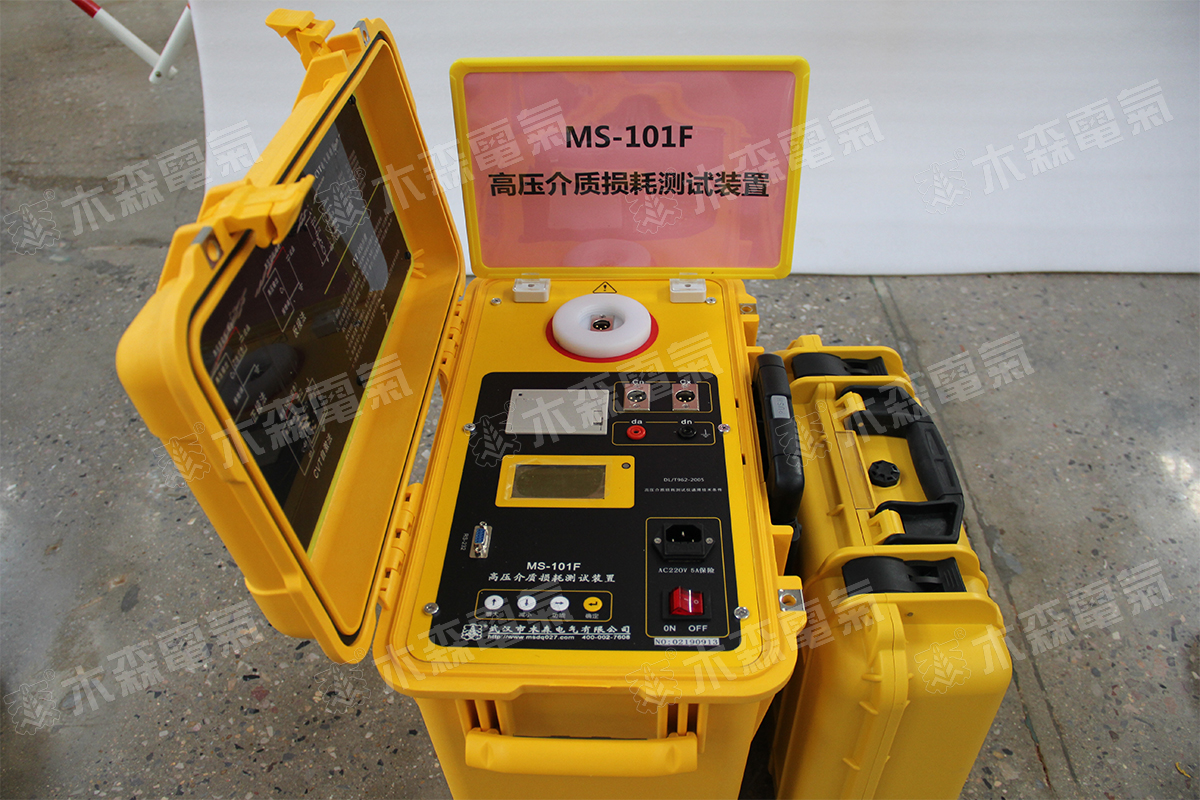

MS-101F高压介质损耗测试仪细节

高压介质损耗测试仪

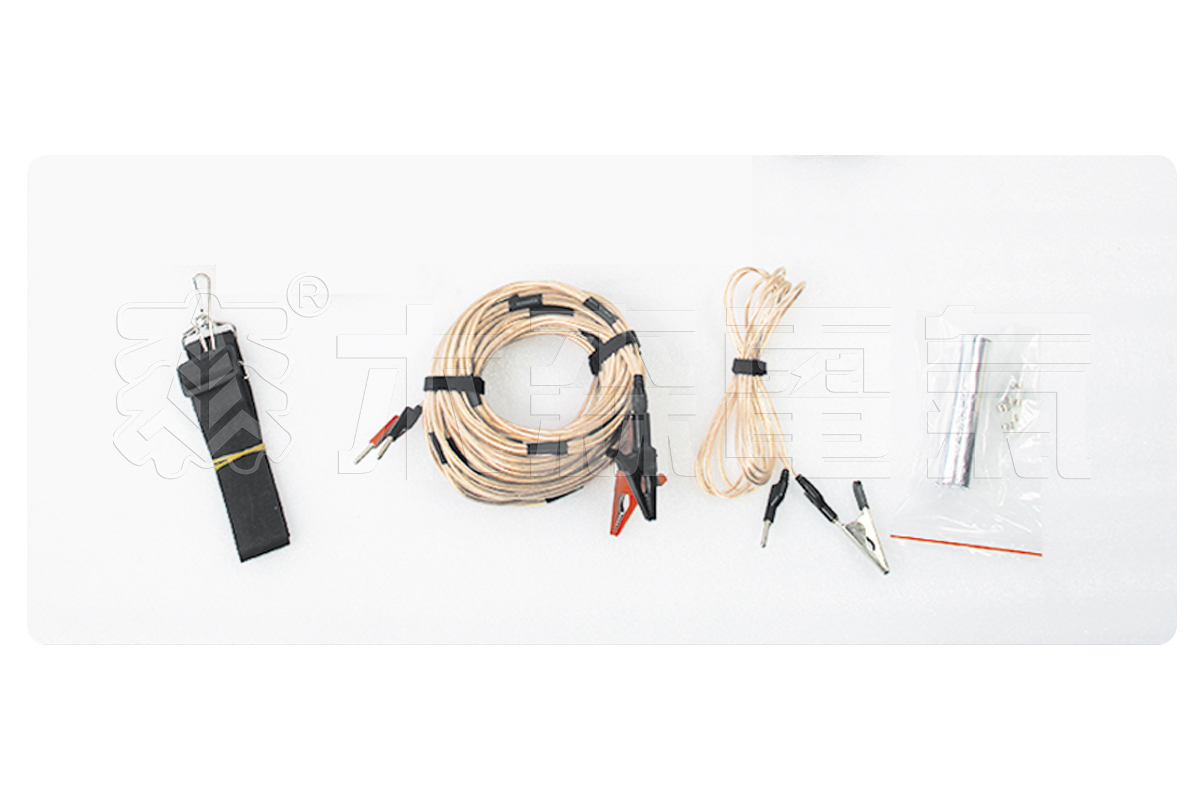

MS-101F高压介质损耗测试仪细节

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
营业执照
一种新型电子式多倍频感应耐压试验装置
营业执照
产品专利
ISO质量管理体系认证证书

注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的高压介质损耗测试仪三月包换。
  2、我们售出的高压介质损耗测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。
