MSBR-II变压器绕组变形测试仪

当前位置:首页 > 产品中心 > 产品目录 > 变压器测试设备

变压器绕组变形测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSBR-II变压器绕组变形测试仪

产品别称:

变压器绕组变形测试仪,变压器变形绕组测试仪,绕组变形测试仪,变压器绕组变形综合测试仪,变压器绕组变形检测仪

参考标准:

产品特点:

适用于63kV~500kV 电力变压器的内部结构故 障检测及绕组变形程度

产品说明书 产品证书 行业标准

解决方案 :

产品简介


仪器根据对变压器内部绕组特征参数的测量,采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法,对变压器内部故障作出准确判断。
变压器设计制造完成后,其线圈和内部结构就确定下来,因此对一台多绕组的变压器线圈而言,如果电压等级相同、绕制方法相同,则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定,对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪,就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV~500kV电力变压器的内部结构故障检测。


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608

产品参数


扫描方式 ①线性扫频测量范围:(1kHz)-(1MHz)
②分段扫频测量范围:(0.5kHz)-(1kHz)
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
幅度测量范围 (-100dB)至(+20dB)
幅度测量精度 +20dB~-60dB    ±1dB
-60dB~-100dB   ±2dB
扫描频率精度 0.01%
信号输入阻抗 1MΩ
信号输出阻抗 50Ω
同相测试重复率 99.5%
测量仪器尺寸 300X340X120(mm3)
仪器铝合金箱尺寸 310X400X330(mm3)

产品图集

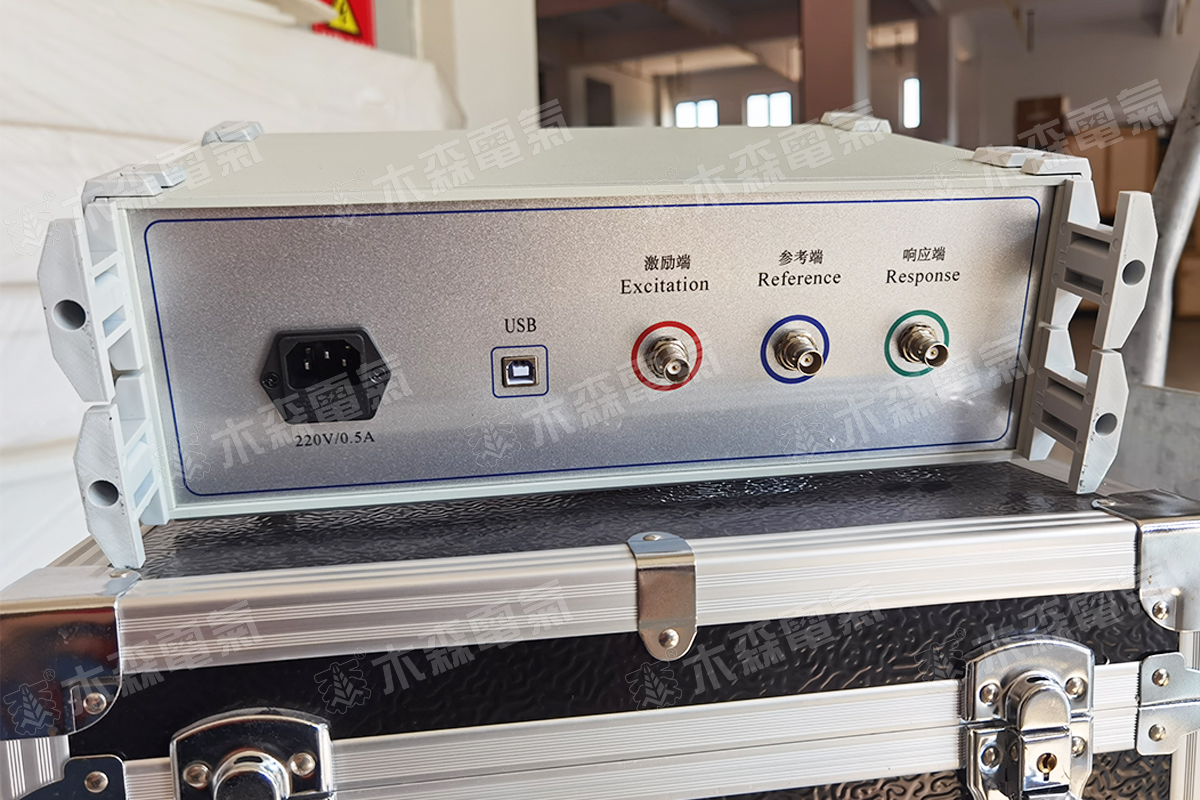

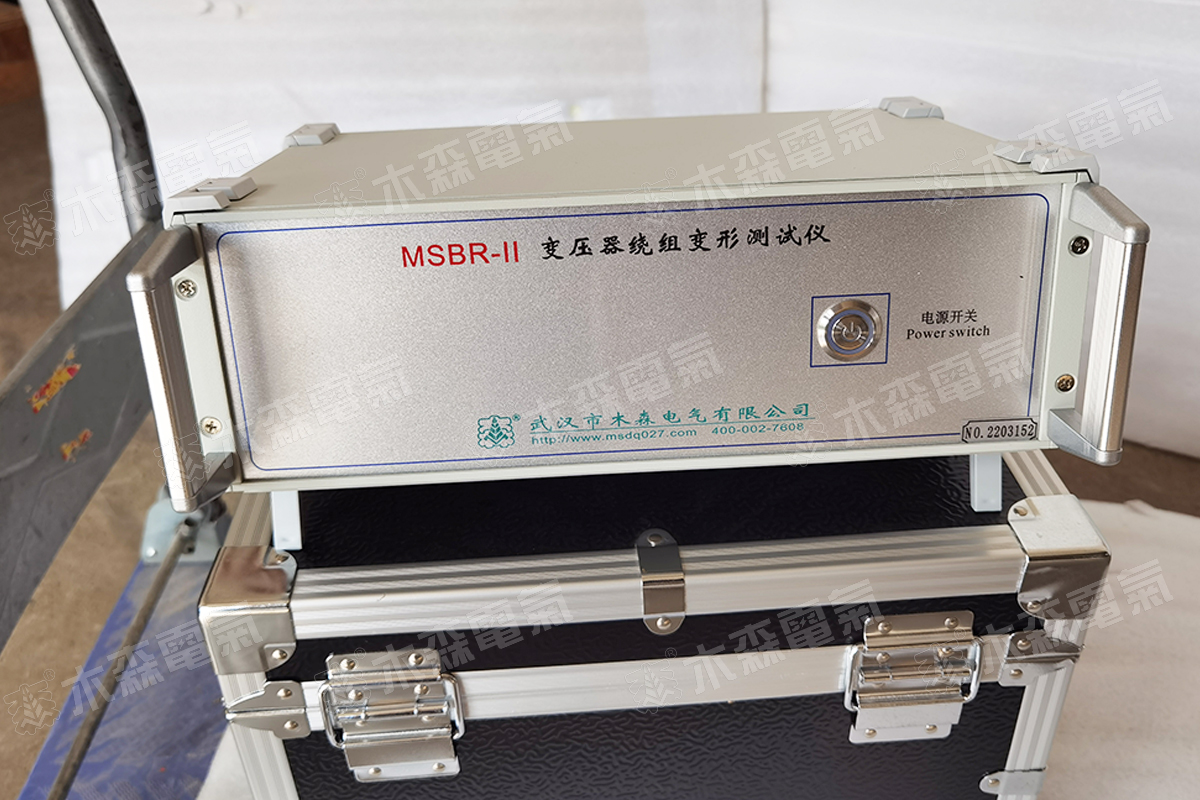

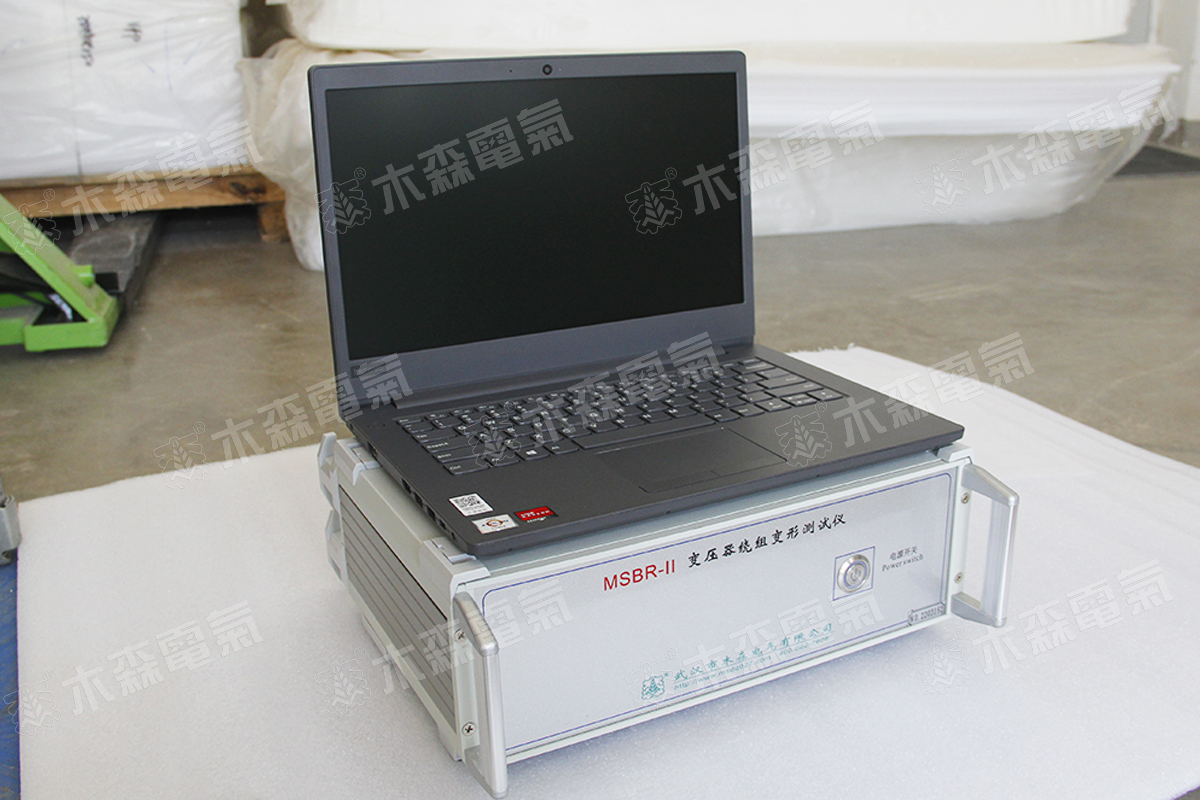

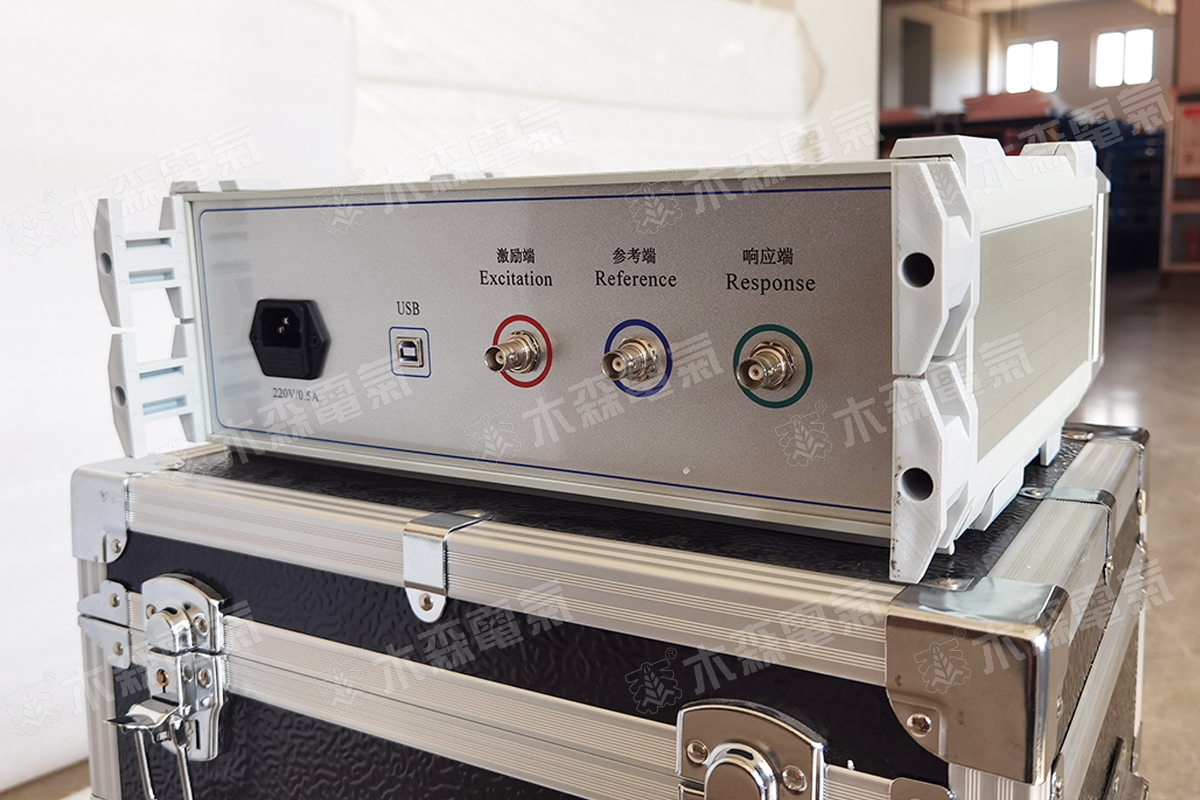

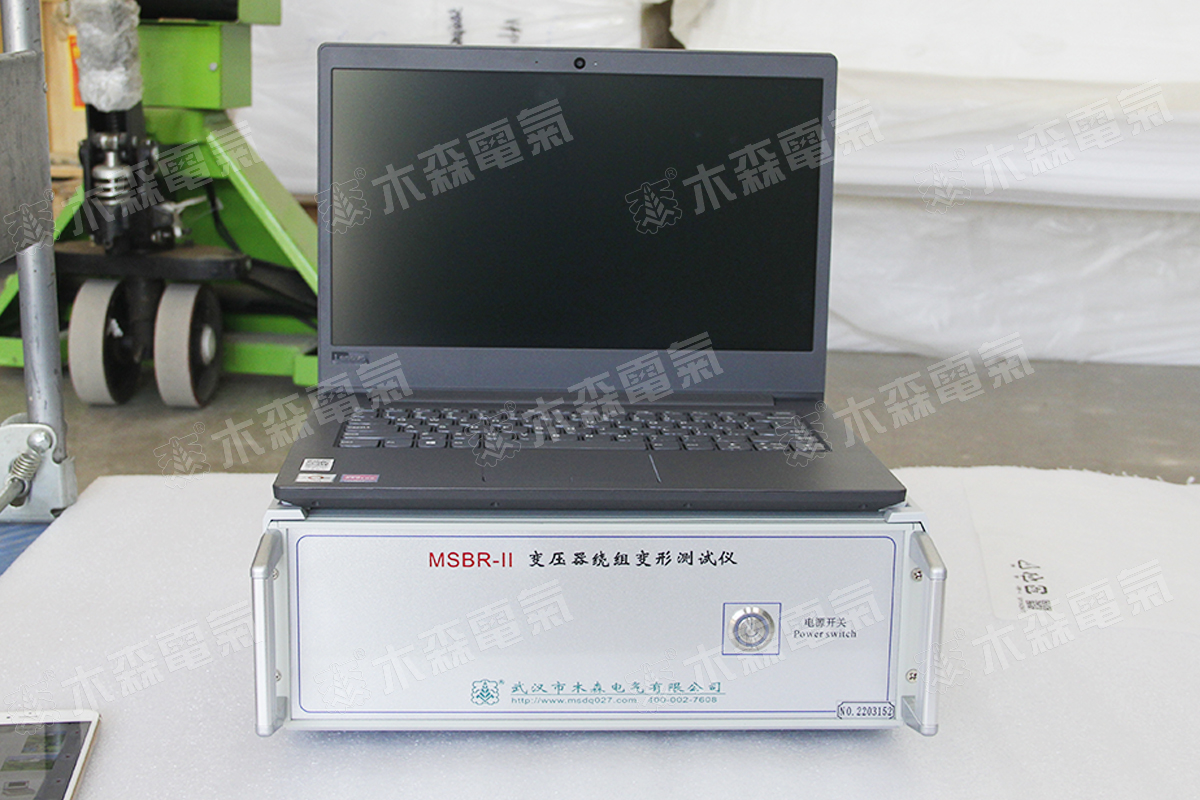

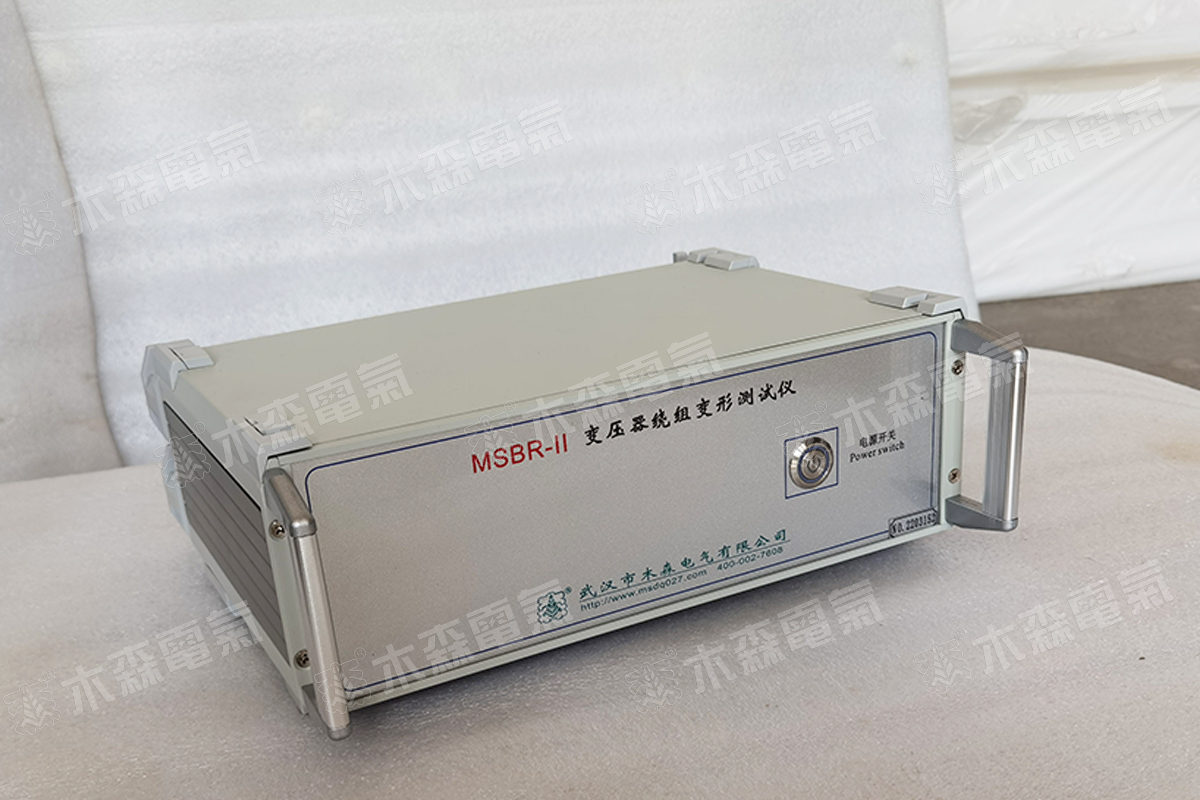

变压器绕组变形测试仪 变压器绕组变形测试仪 变压器绕组变形测试仪 变压器绕组变形测试仪 变压器绕组变形测试仪

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
营业执照
一种新型电子式多倍频感应耐压试验装置
营业执照
产品专利
ISO质量管理体系认证证书

注:1.变压器绕组变形测试仪外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的变压器绕组变形测试仪三月包换。
  2、我们售出的变压器绕组变形测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。
