MSJF-3001B超声波局部放电测试仪

当前位置:首页 > 产品中心 > 产品目录 > 变压器测试设备

超声波局部放电测试仪

超声波局部放电测试仪

超声波局部放电测试仪

超声波局部放电测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSJF-3001B超声波局部放电测试仪

产品别称:

局部放电检测仪,局部放电测试仪,便携式局部放电测试仪,电缆局部放电检测仪

参考标准:

产品特点:

高压开关柜、环网柜、电压/电流互感器、变压器(包括千式变压 器)、GIS、电缆等设备

产品说明书 产品证书 行业标准

解决方案 :

产品简介


MSJF-3001B 局部放电检测仪,采用特高频地电波和超声波检测局部放电的方法,通过外置的特高频传感器接收GIS内部局部放电辐射和产生的特高频和超声波信号,能有效检测到设备内部是否放电。
此款新型局部放电检测仪,它主要是用来检测运行状态下开关柜、变压器、电缆、 GIS、架空线等的局部放电。体积小巧外形设计美观。
采用大容量的锂电池供电,待机时间长, 采用4.0寸RGB彩色液晶显示屏,触控操做使用起来简便快捷!
它集成了内置超声波、地电波二合一传感器于主机内部,无需外接传感器即可实现对开关柜的局放检测。
采用非侵入式检测,检测过程无需停电,操作方法简单,一机多用途等优点!
◇ 产品特点 配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
人性化的人机界面方便不同设备的数据管理;
内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;


注:1.超声波局部放电测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数


地电波参数 接触式超声波参数
测量范围 0-60 dBmV 测量范围 -6dBμV ~ 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脉冲 1400 频率范围 20~200 kHz
测量频带 3~100MHz
非接触式超声波参数 特高频参数
测量范围 -6dBμV~68dBμV 检测频段 300~3000MHz
分辨率 1dB 测量范围 0-60 dBmV
精度 ±1dB
传感器中心频率 40 kHz
高频互感器参数
传感器传输阻抗 9.9mV/mA
检测频率 3~30MHz
 灵敏度 1mV
 检测范围 0~10000 mV
硬件
外壳 ABS
显示 4.0 寸RGB液晶屏 分辨率800*480
采样精度 12bit
同步方式 内同步、外同步
连接器 USB 接口(兼充电器输入)
3.5mm 立体声耳机插孔
外部传感器输入接口
无线 wifi(选配)
耳机 最小 8 欧姆
SD 卡 标配 16G ~ 64G
内置电池 3.7V/5000mAh 锂电池
工作时间 约 6 小时
充电器 AC 90-264V 或 DC 5V
使用温度 -20 ~ 50℃
湿度 20-85% 相对湿度
体积、重量 210*100*35(mm) 0.4KG(主机)

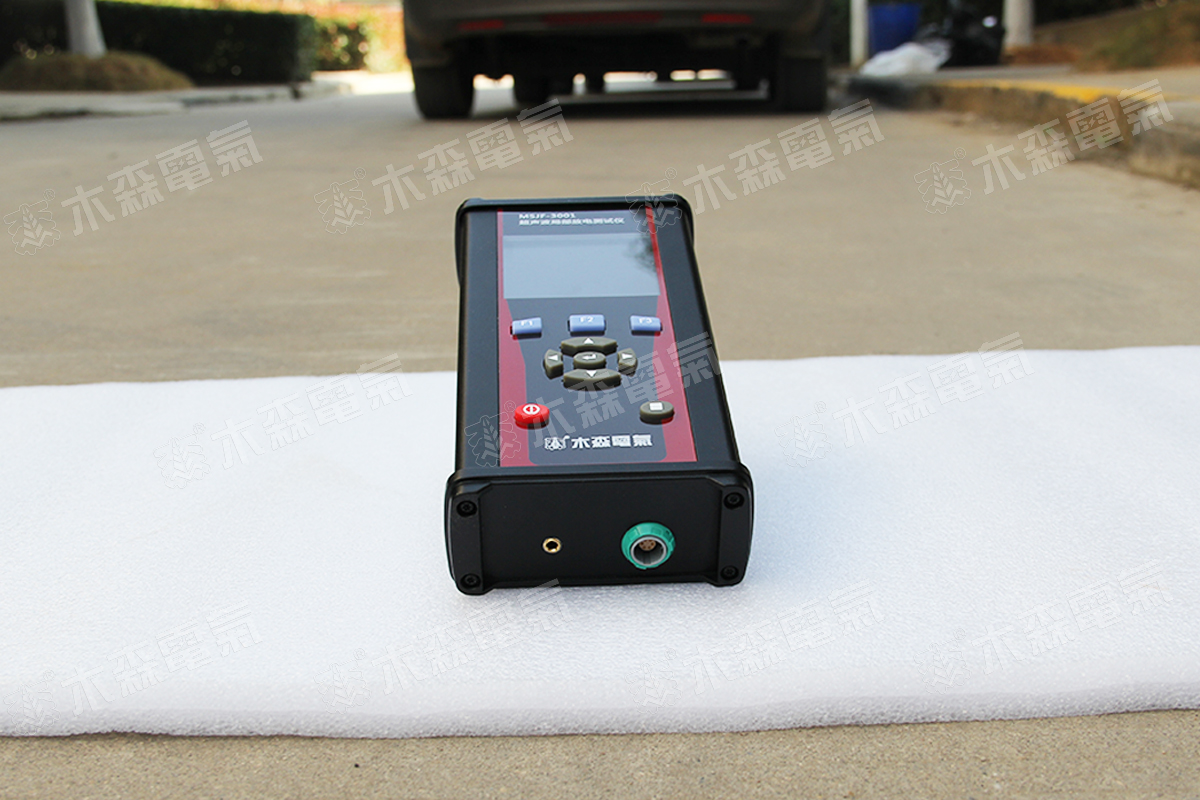

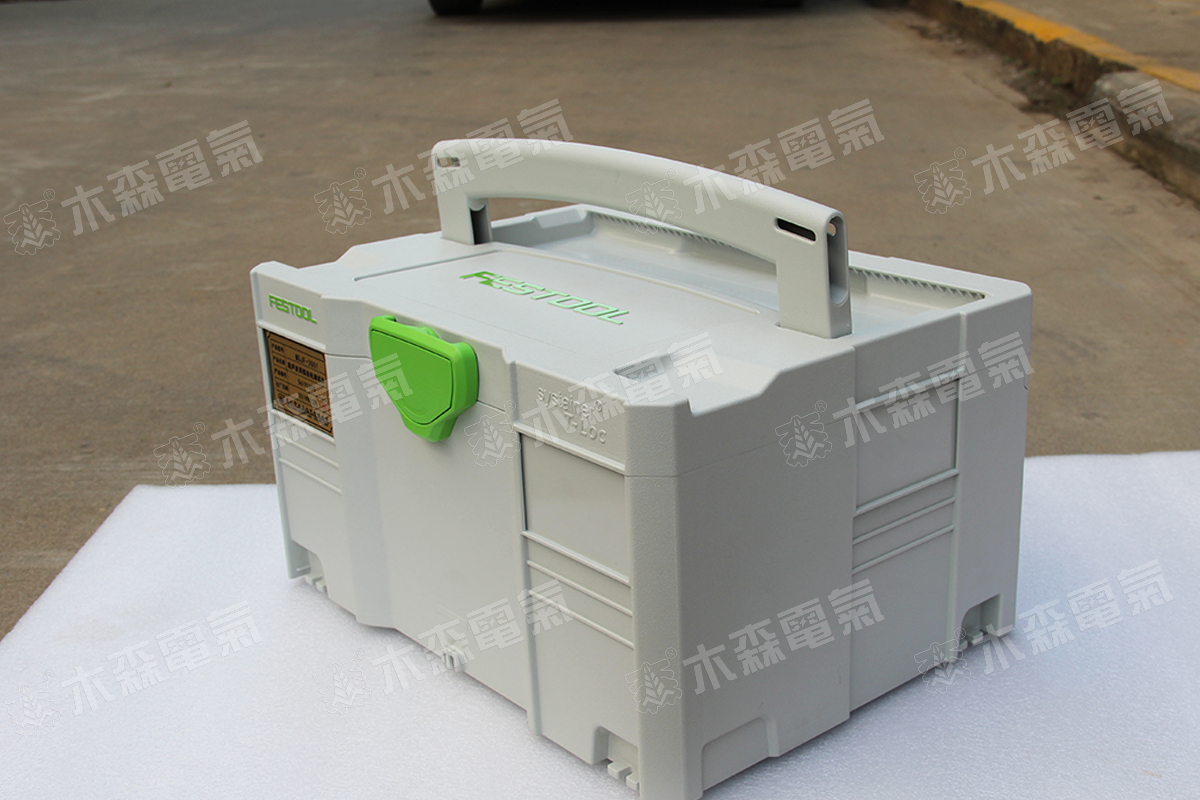

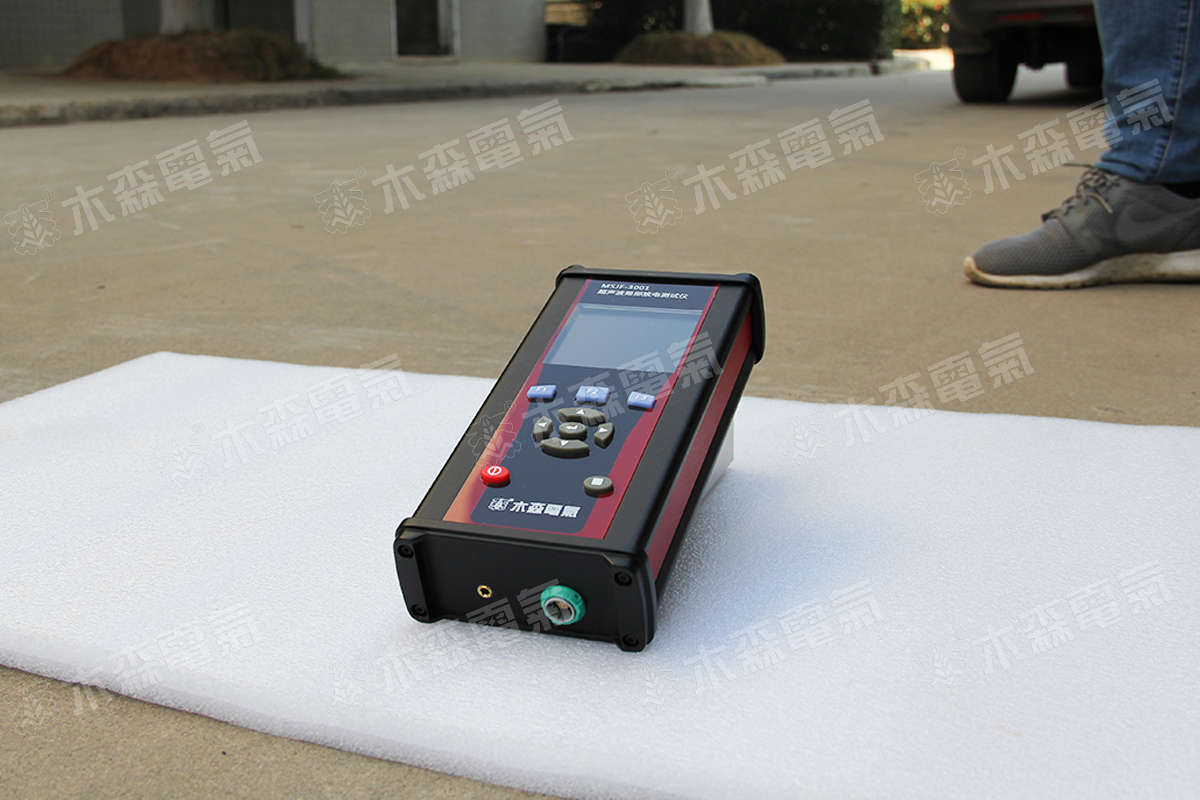

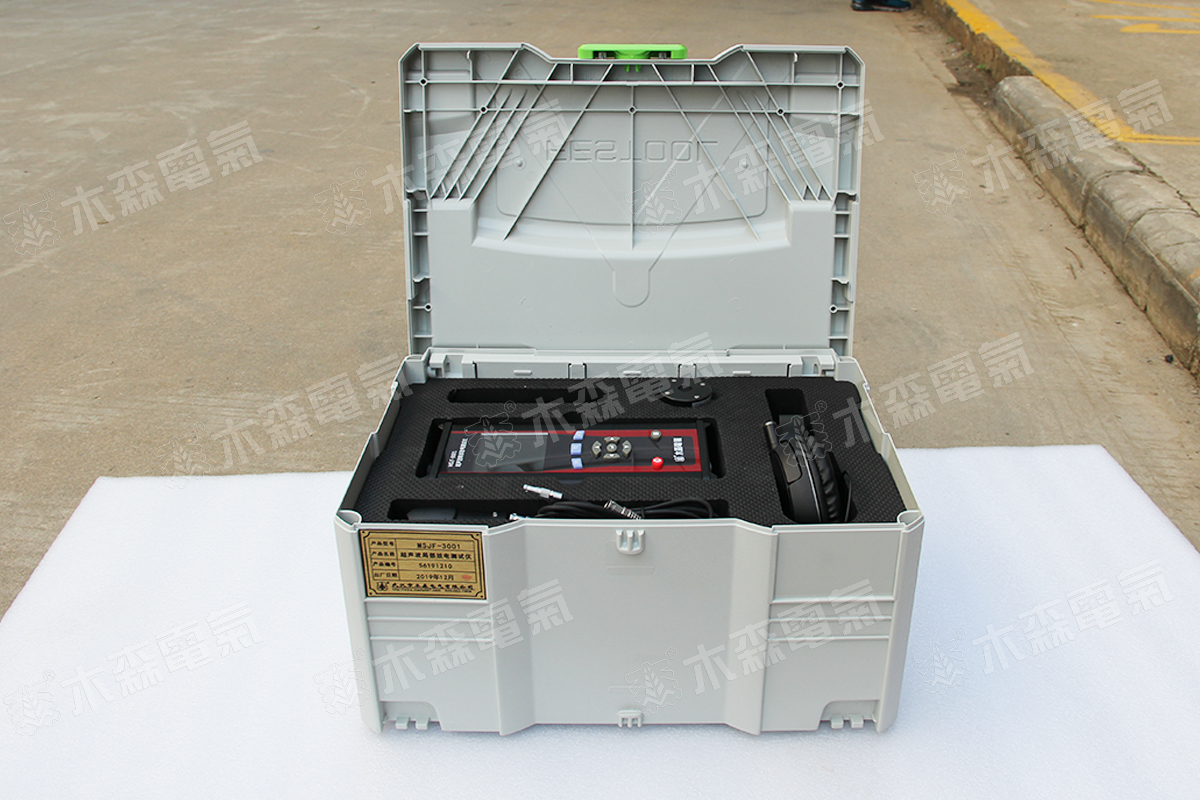

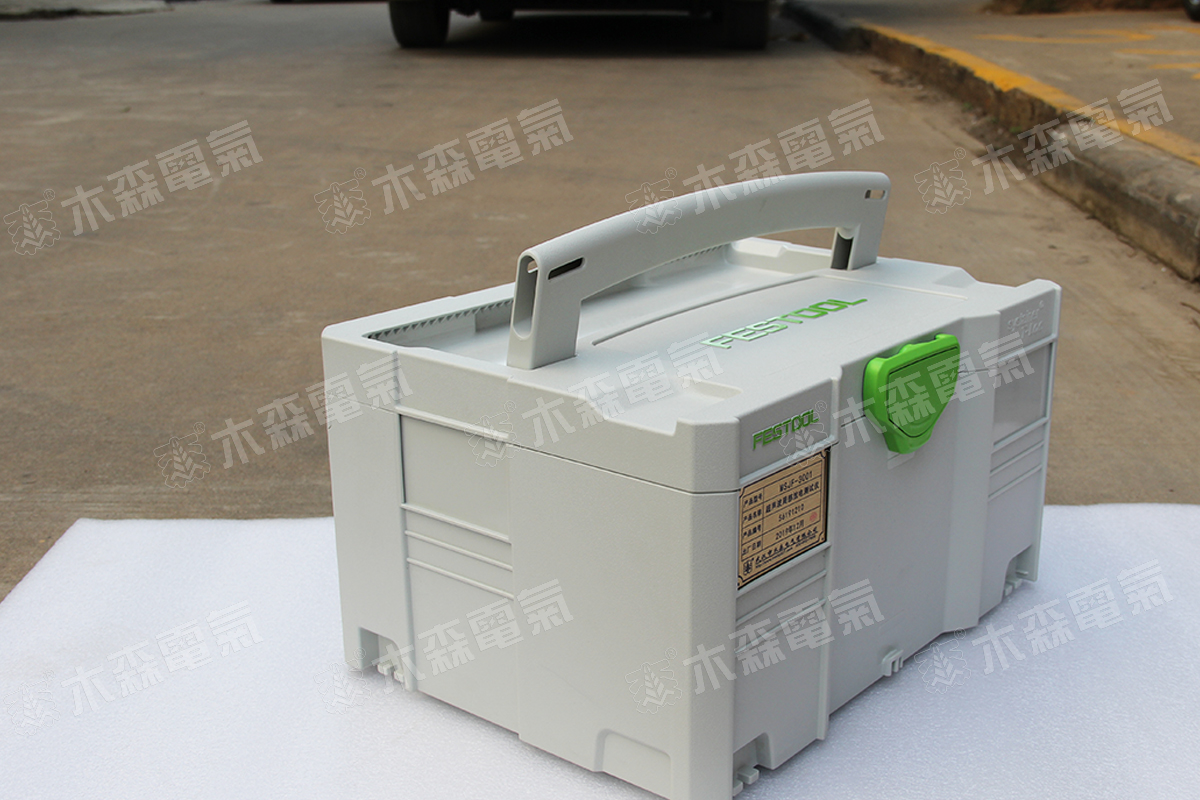

产品图集



超声波局部放电测试仪超声波局部放电测试仪 超声波局部放电测试仪

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
营业执照
一种新型电子式多倍频感应耐压试验装置
营业执照
产品专利
ISO质量管理体系认证证书

注:1.超声波局部放电测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的超声波局部放电测试仪三月包换。
  2、我们售出的超声波局部放电测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。
