MS-520S三通道直流电阻测试仪

当前位置:首页 > 产品中心 > 产品目录 > 变压器测试设备

20A三通道直流电阻测试仪

20A三通道直流电阻测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MS-520S三通道直流电阻测试仪

产品别称:

直流电阻测试仪,变压器直流电阻测试仪,直流电阻快速测试仪,直阻测试仪,

参考标准:

产品特点:

变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目

产品说明书 产品证书 行业标准

解决方案 :

产品简介

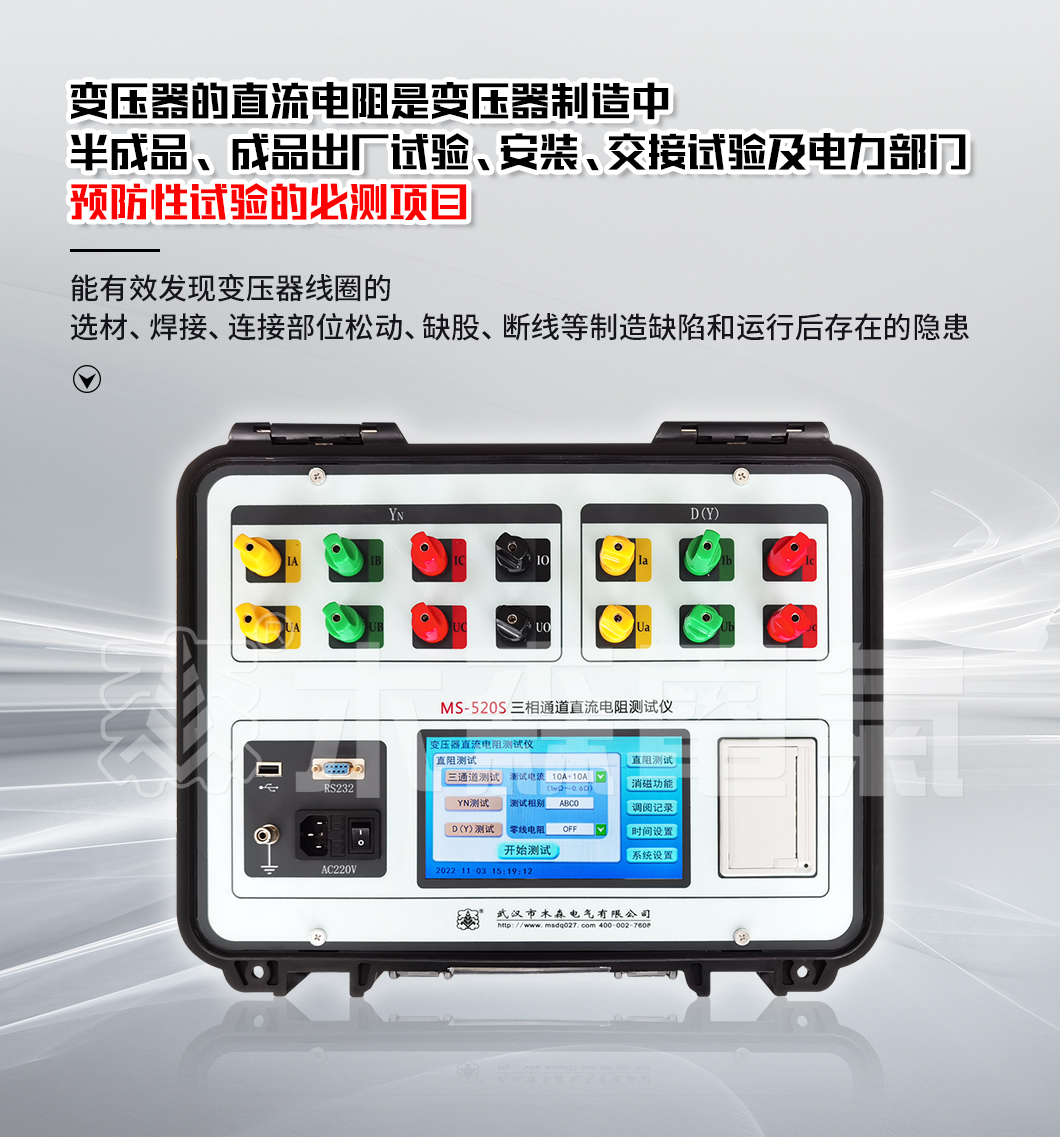

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要,我公司研制了集三相同测试、助磁功能、消磁功能于一体的大型电力变压器直流电阻的快速测试仪。该仪器是实现了三相同时加电,独立电流采样、电压采样,同时测量并显示三相电阻值和三相不平衡率的功能,大大缩短了变压器直流电阻的测试时间,解决了电力变压器各分接绕组直流电阻测试耗时长的问题。

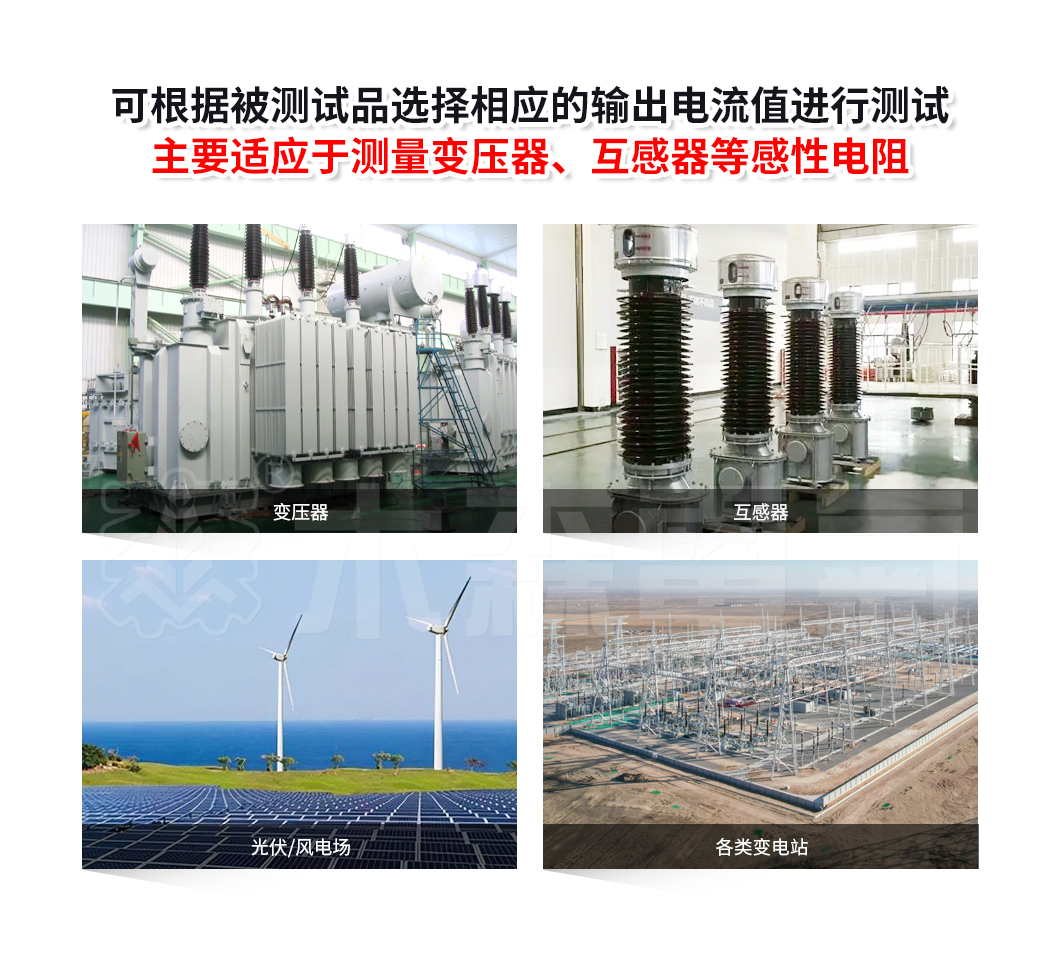

1、仪器可根据被测试品选择相应的输出电流值进行测试,主要适应于测量变压器、互感器等感性电阻。

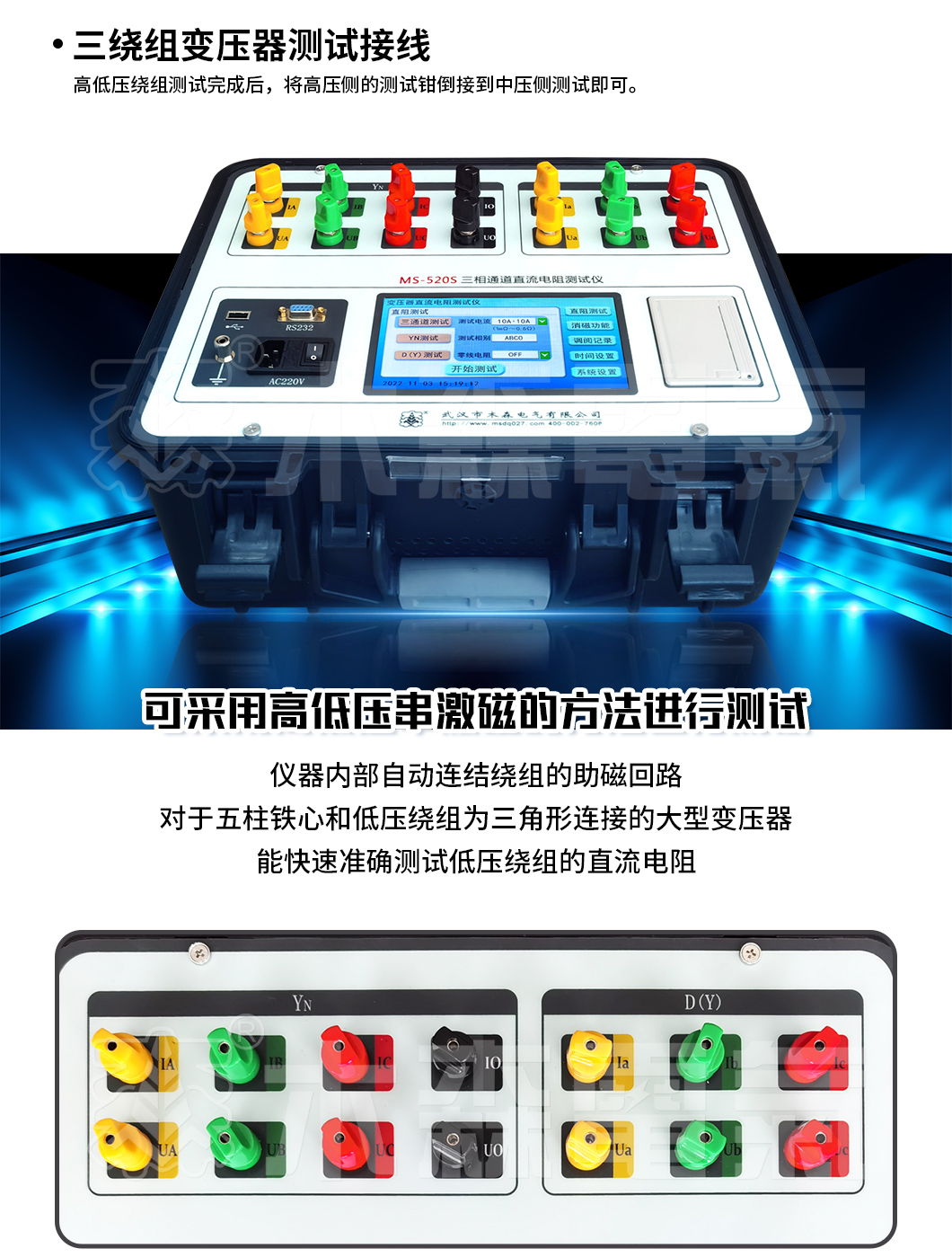

2、对于五柱铁心和低压绕组为三角形连接的大型变压器,仪器可采用高低压串激磁的方法进行测试,仪器内部自动连结绕组的助磁回路,可快速准确测试低压绕组的直流电阻。

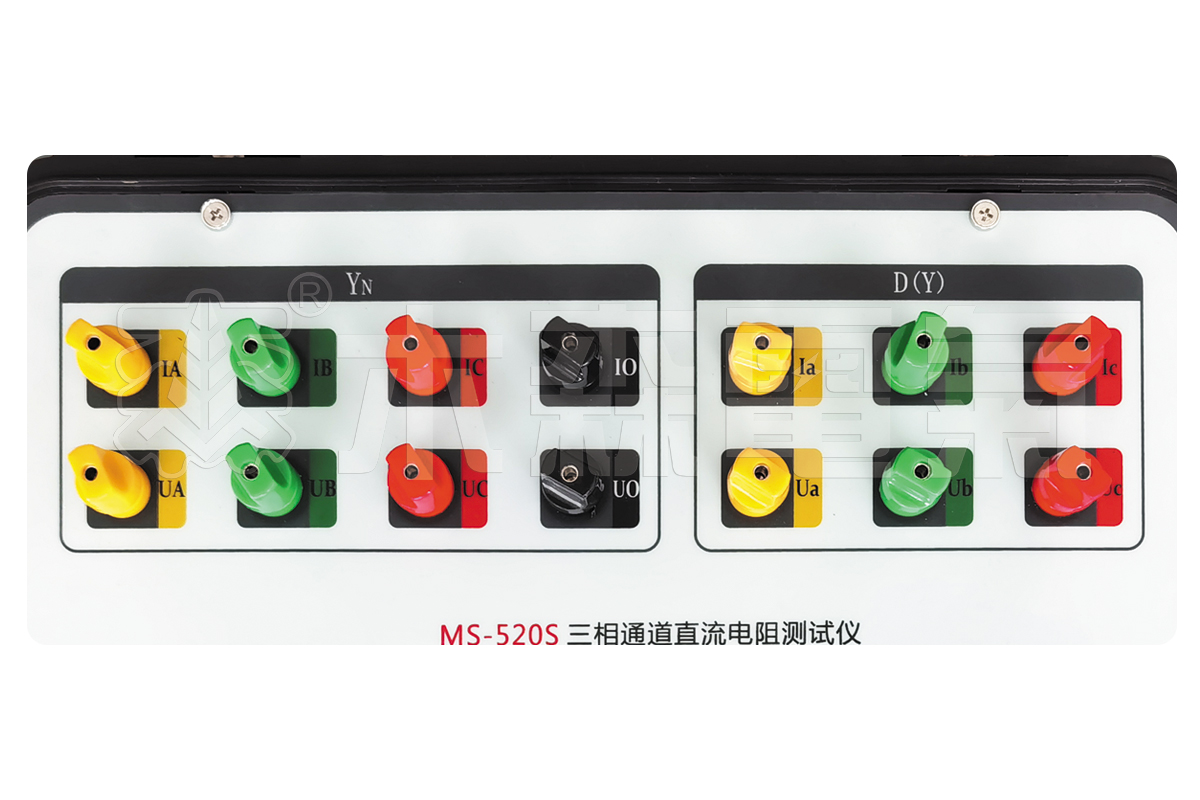

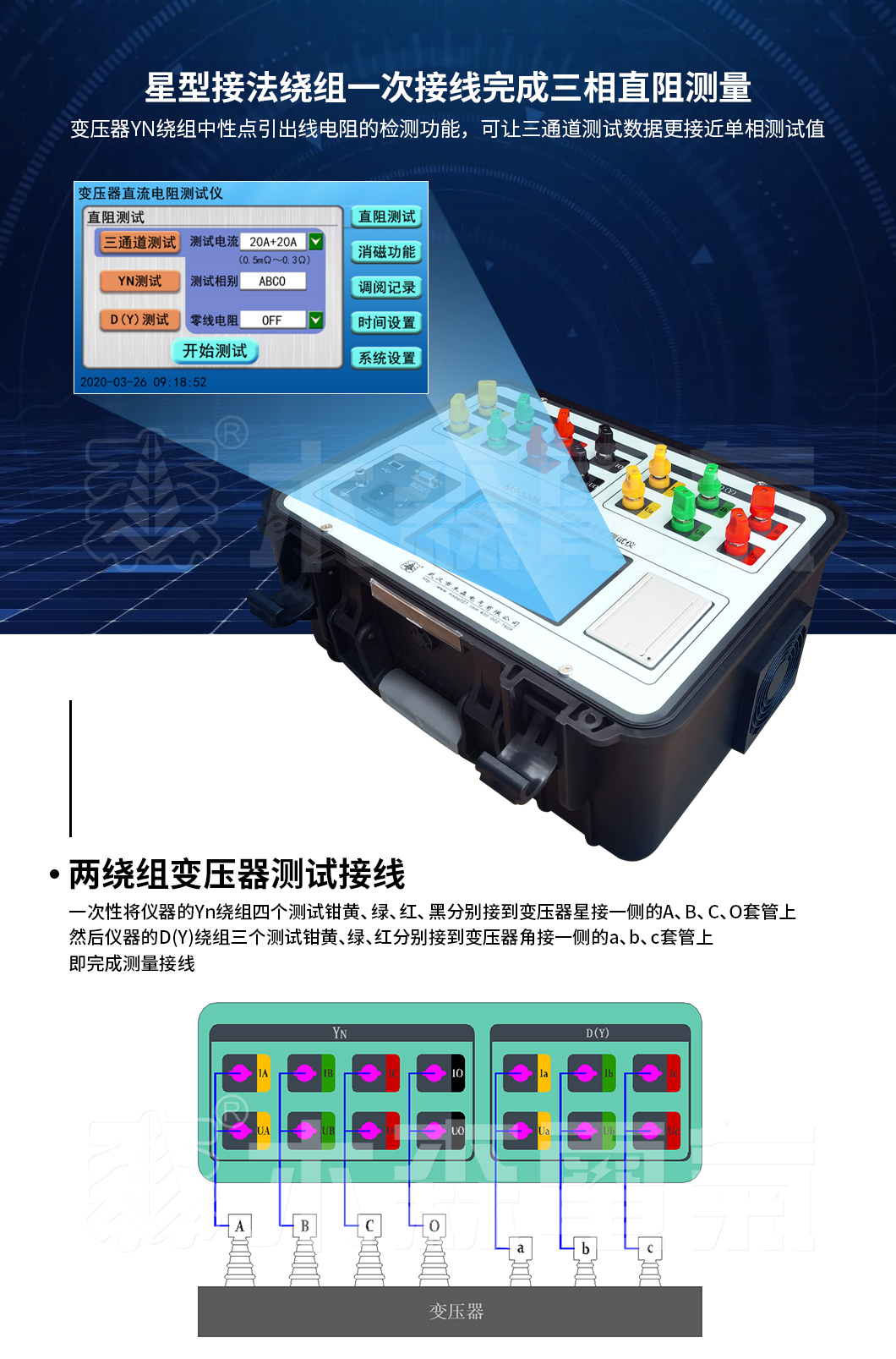

3、仪器设有三通道测试功能,以应对星型接法绕组一次接线完成三相直阻测量,自动计算三相不平衡率,极大节省测量时间提高工作效率。也可以采用逐相测试功能,针对YN、D(Y)连接方式的变压器进行逐相测试直至测试完成。
4、根据被测试品绕组材质可设置绕组材料,选择铜或铝,用于区分不同材质的折算温度系数。
5、仪器内设有变压器YN绕组中性点引出线电阻的检测功能,可让三通道测试数据更接近单相测试值。
6、具有完善的保护电路及音响放电报警,放电指示清晰,减少误操作。

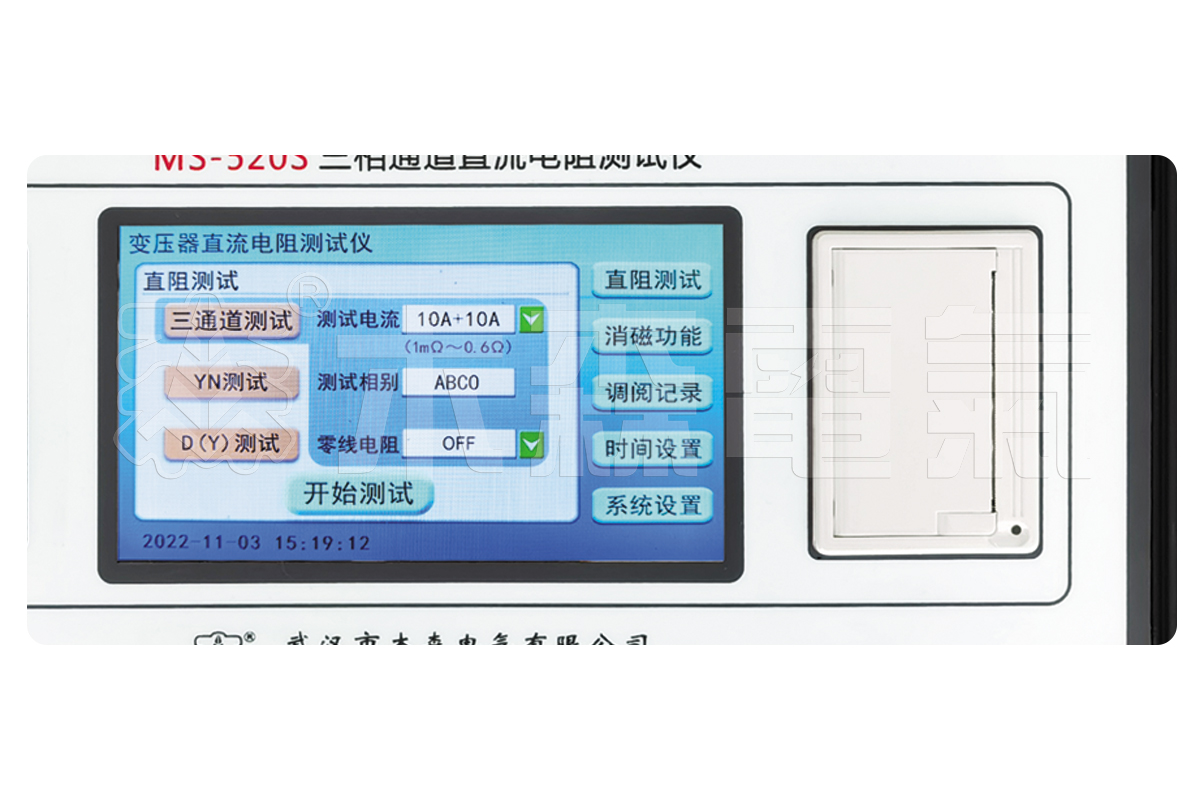

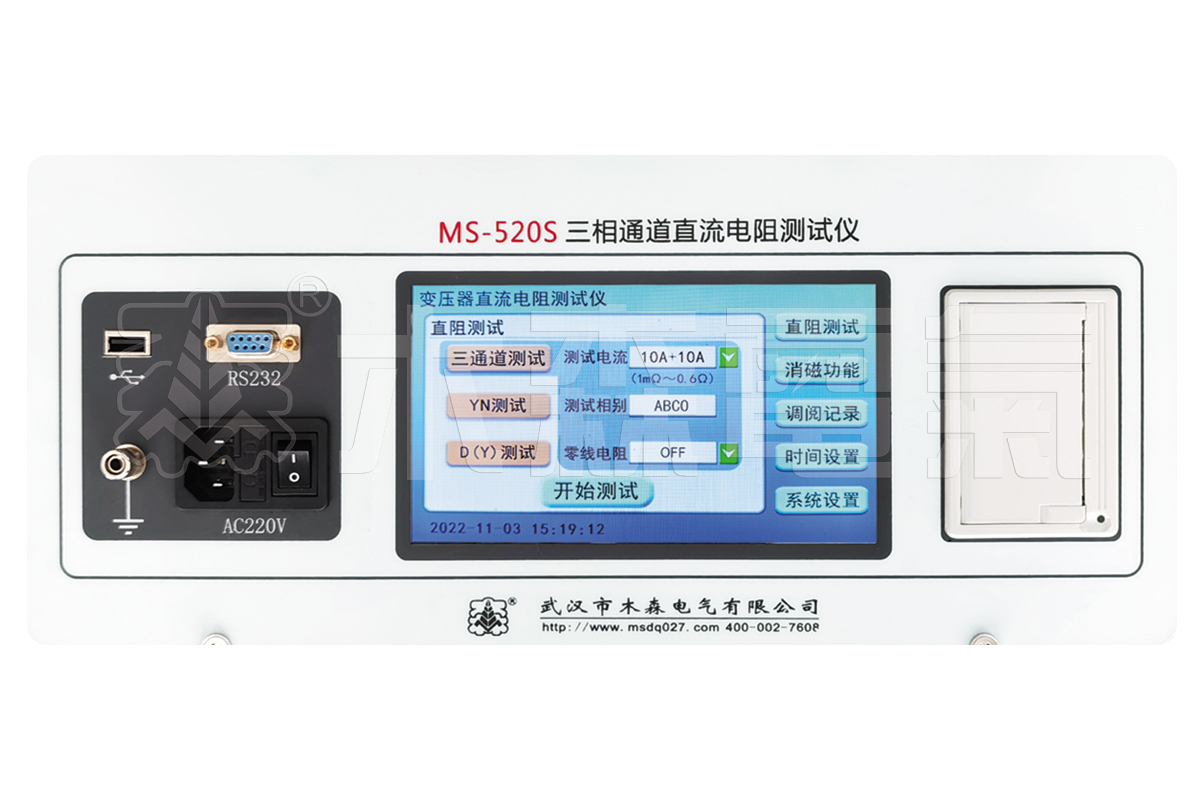

7、仪器采用7寸彩色触摸屏,界面显示清晰美观,并可实时显示测试数据。
8、仪器可选配中文、英文两版操作界面,可根据客户要求配置。
9、具有RS232通讯接口,配合上位机操控软件,可将测试数据传输到后台。
10、具有USB接口,可以将测试数据转存到U盘。
11、仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
12、参数设置更加完善,可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
13、仪器采用工业塑壳机箱,便于携带,提高使用寿命。


注:1.20A三通道直流电阻测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

输出电流 三相测试:20A+20A;10A+10A;5A+5A;1A+1A;200mA+200mA;20mA+20mA;
单相测试:40A;20A;10A;5A;1A;200mA;20mA;
量程范围 三相测试:
20A+20A:0.5mΩ~0.3Ω; 10A+10A:1mΩ~0.6Ω;5A+5A:2mΩ~1.2Ω;1A+1A:10mΩ~6Ω;  200mA+200mA:100mΩ~30Ω;20mA+20mA:10Ω~200Ω;
单相测试:
40A:0.25mΩ~0.5Ω;20A:0.5mΩ~1Ω;10A:1mΩ~2Ω;5A:2mΩ~4Ω;1A:10mΩ~20Ω;200mA:100mΩ~100Ω;20mA:10Ω~20KΩ;
准确度 ±(0.2%+2个字)
最小分辨率 0.1μΩ
工作温度 -10~40℃
环境湿度 ≤80%RH,无结露
工作电源 AC220V±10%,50Hz±1Hz
体积重量 长428mm*宽350mm*高230mm 12.8kg

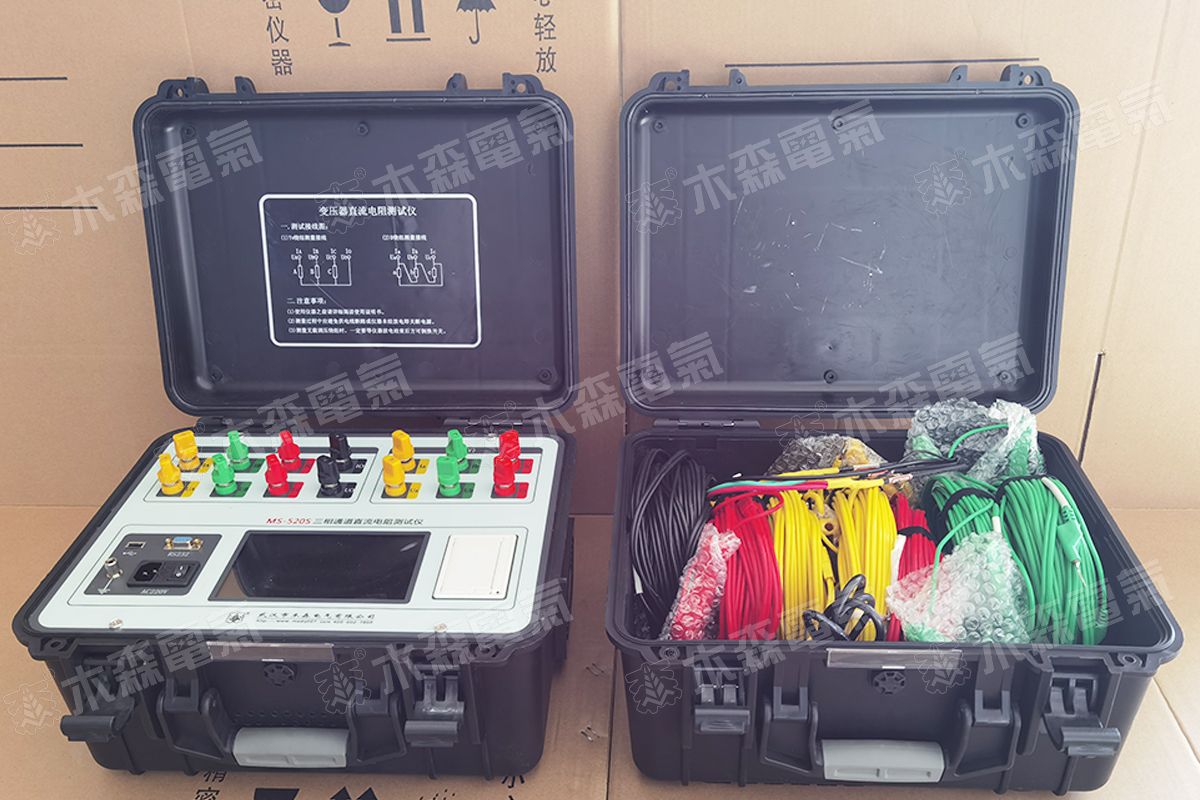

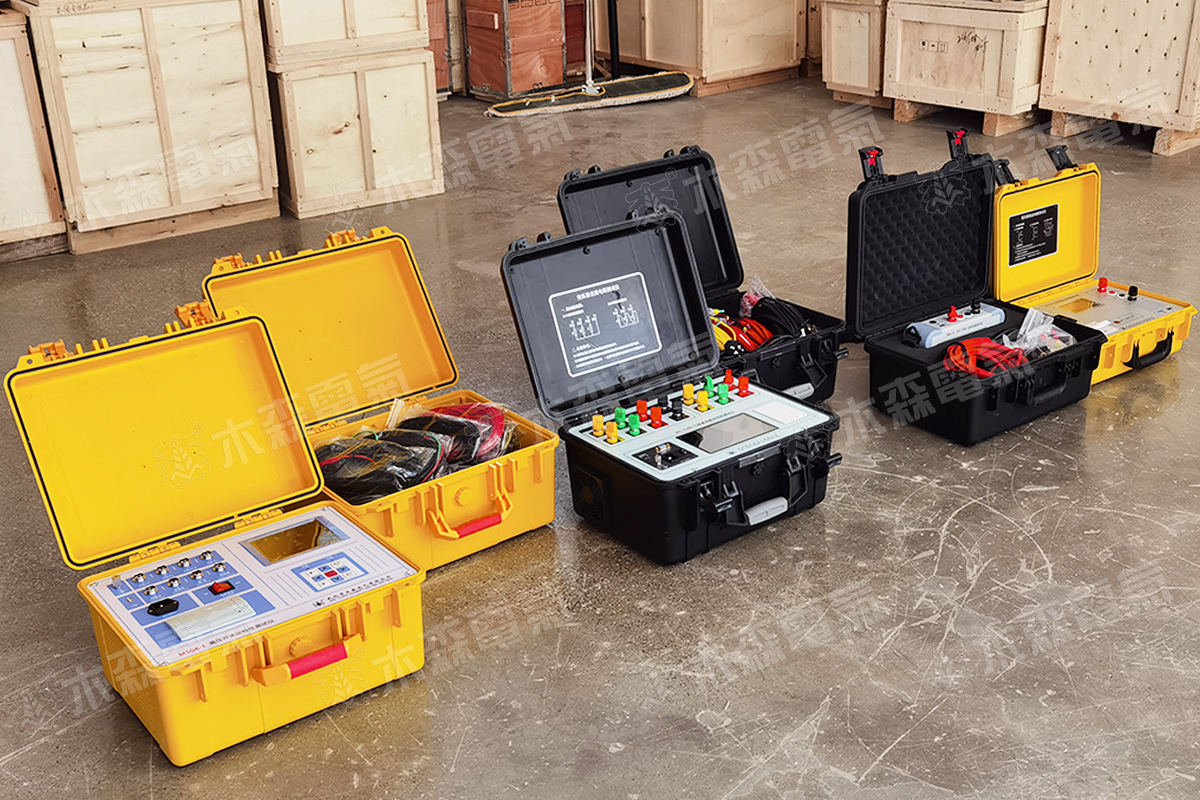

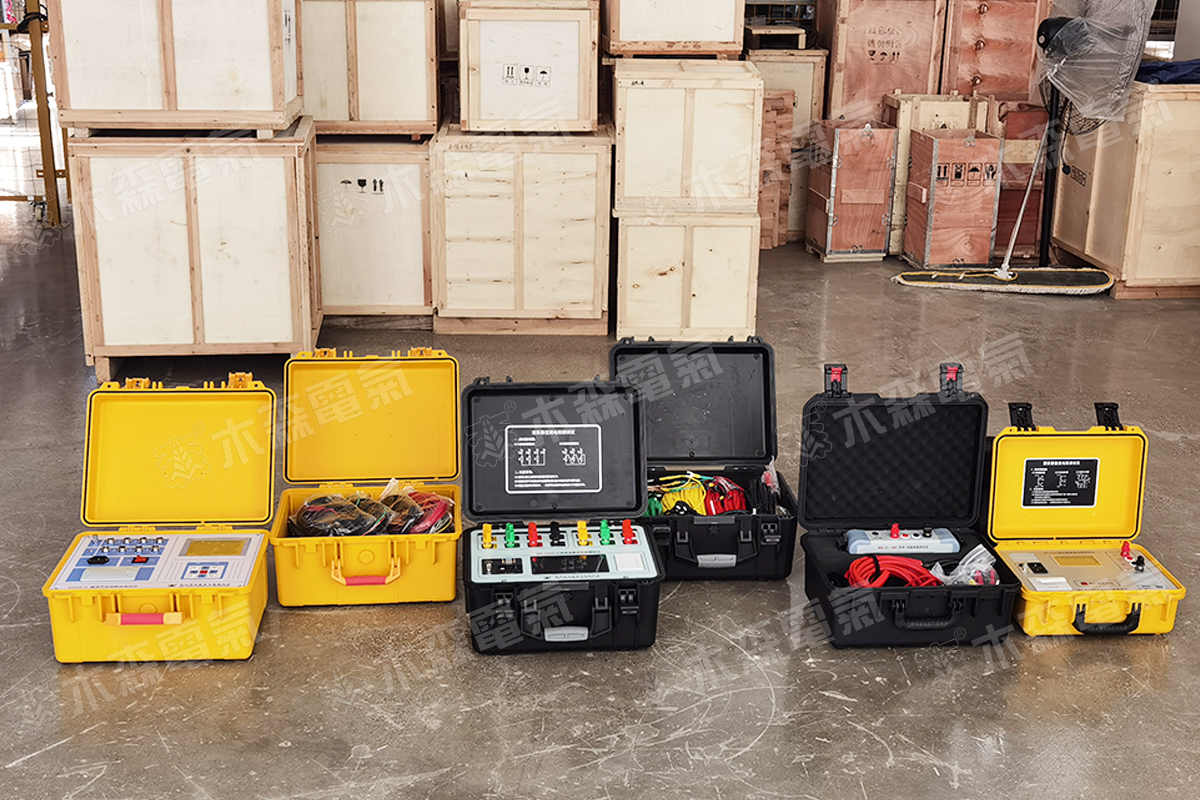

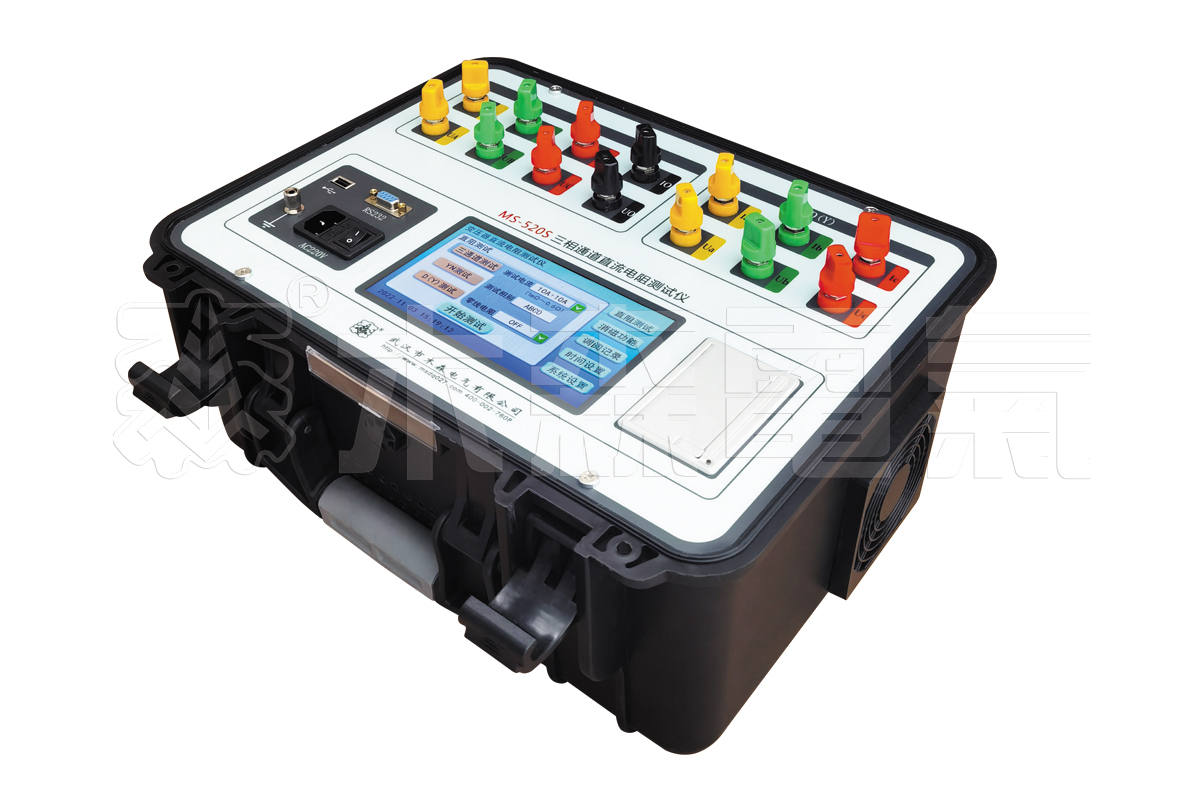

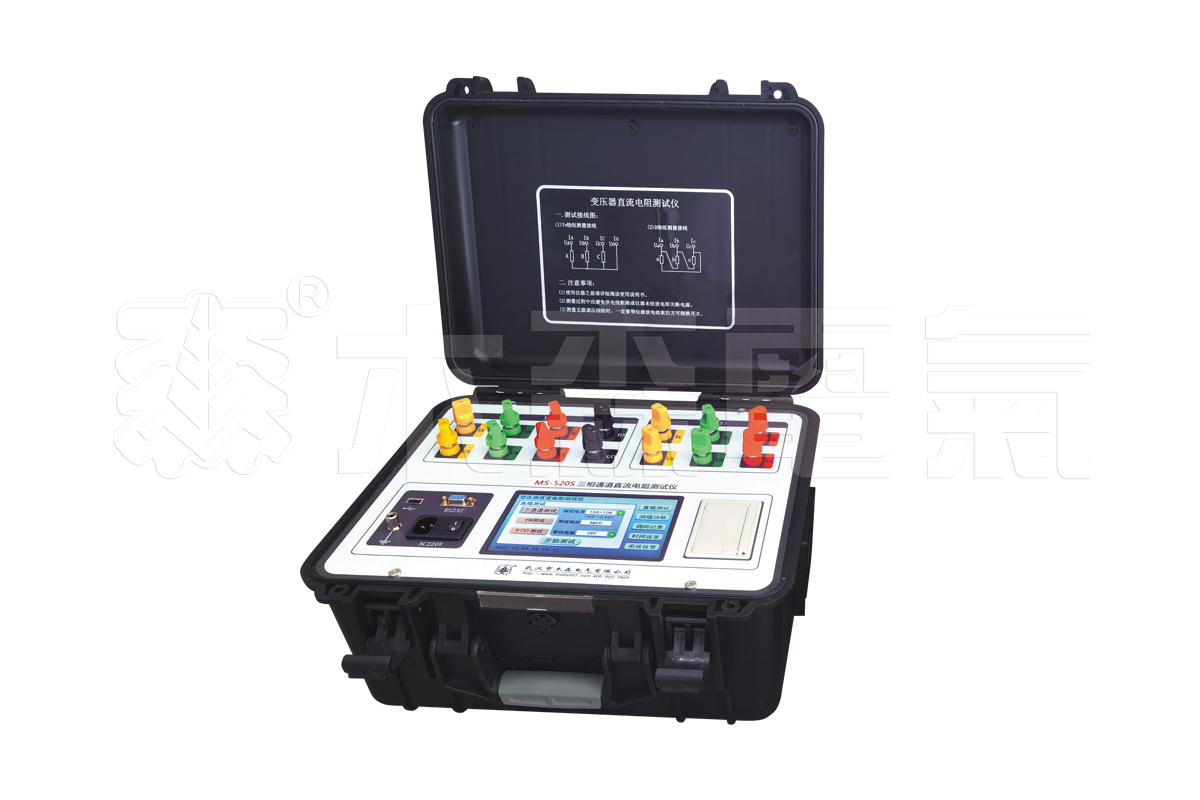

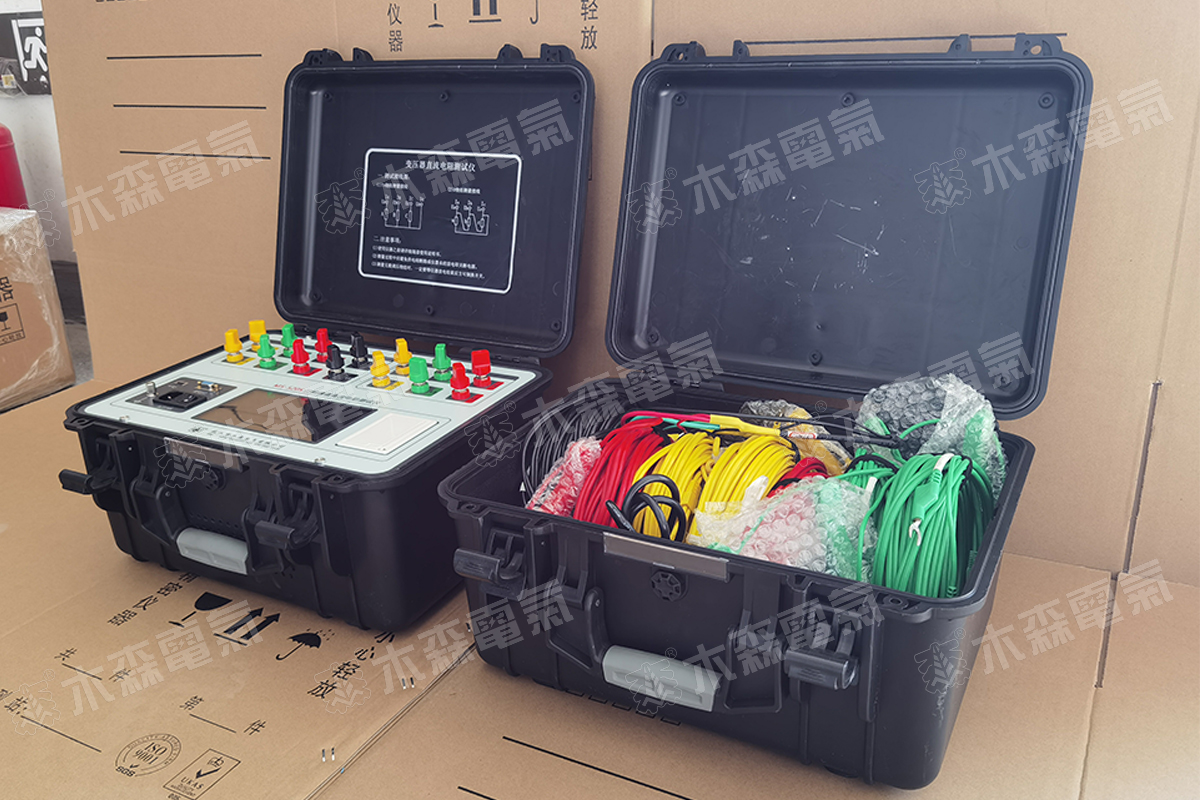

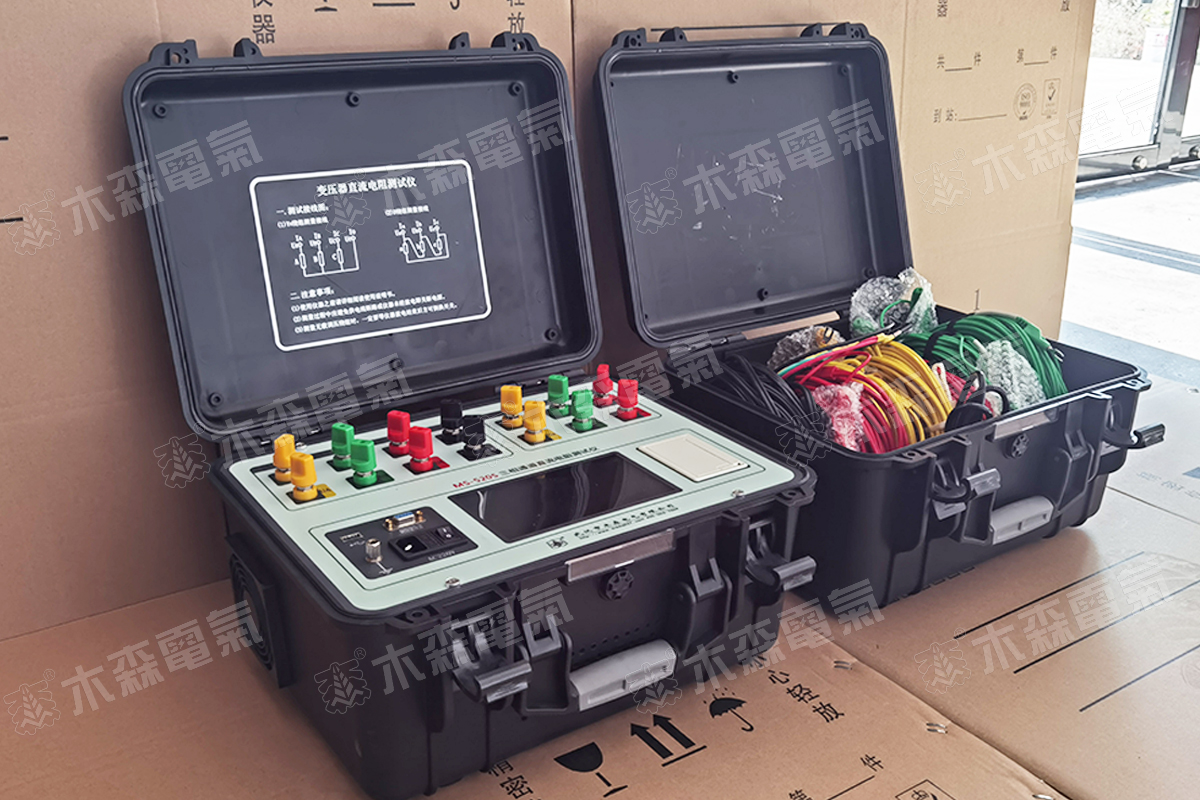

产品图集



直流电阻测试仪 直流电阻测试仪 直流电阻测试仪 直流电阻测试仪 直流电阻测试仪 直流电阻测试仪

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
营业执照
一种新型电子式多倍频感应耐压试验装置
营业执照
产品专利
ISO质量管理体系认证证书

注:1.20A三通道直流电阻测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障

  1、保修期内我们对所销售的20A三通道直流电阻测试仪三月包换。
  2、我们售出的20A三通道直流电阻测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。


注:1.20A三通道直流电阻测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。
