MSGK-E高压开关动特性测试仪

当前位置:首页 > 产品中心 > 产品目录 > 断路器测试设备

高压开关动特性测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSGK-E高压开关动特性测试仪

产品别称:

高压开关机械特性测试仪,高压开关动特性测试仪,开关特性测试仪,高压开关特性测试仪,开关机械特性测试仪

参考标准:

产品特点:

用于国内外生产的所有型号金属触头的SF6 开关、GIS 组合电器、真空开关、油开关

产品说明书 产品证书 行业标准

解决方案 :

产品简介


行业标准 《DL/T846.3-2004 高压开关综合测试仪》
适用于国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真 空开关、油开关。
技术特点:
仪器采用工控机架构,适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关,接触器等。
传感器:加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便,简捷。三相速度、行程、开距、超程等参数显示。
触发方式:内触发、外触发、传感器触发和手动触发。手动触发可以对手动分合的断路器(无分合闸线圈)进行特性试验,如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
储能电源输出:仪器可提供最大启动电流20A的可调储能电源,一次性接好线后无须倒线就可以自动控制电机储能。注意:储能电机启动电流为其额定电流的10倍以上。一般用于给10kV真空开关现场储能为宜。

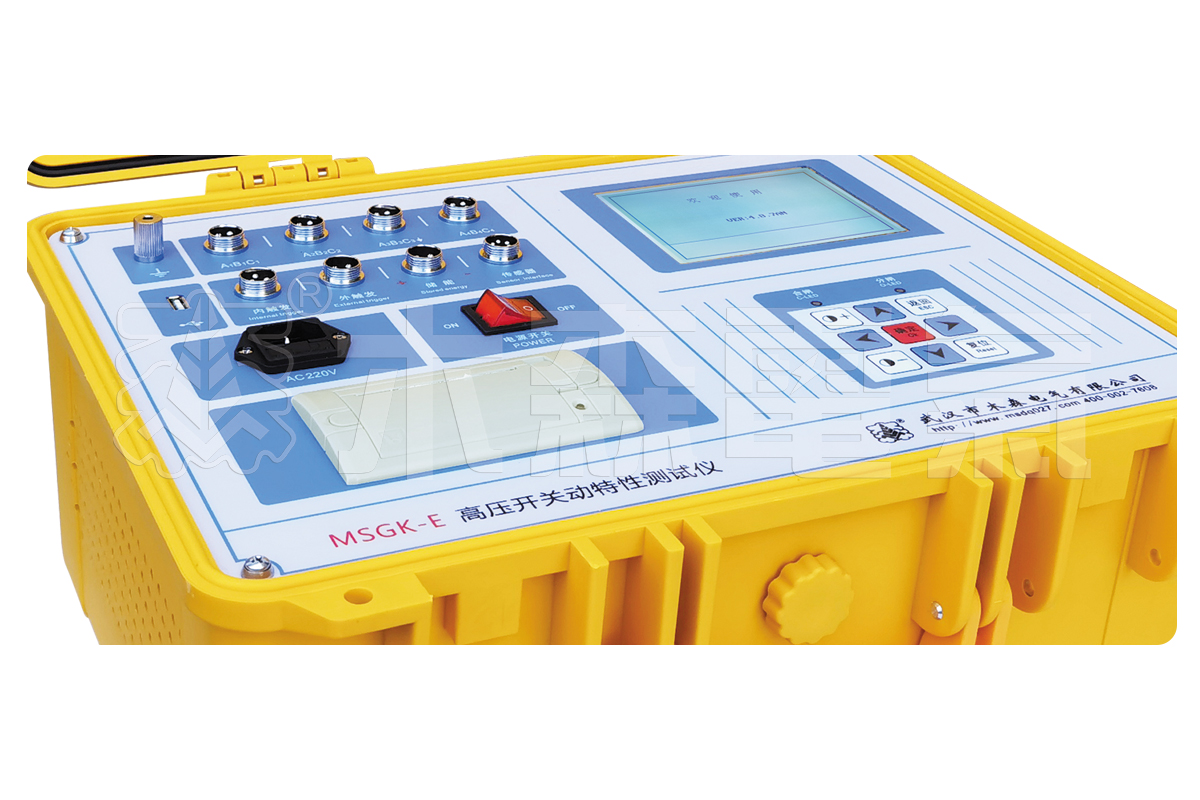

主机大屏幕、直透式、宽温带背光液晶,对比度电子调节。完善的全中文菜单提示操作,开关动作一次,显示所有数据及波形图谱。
主机可存储100组现场分、合闸试验结果,机内实时时钟,便于存档保存试验日期、时间;USB接口用于数据转移和程序升级。
仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机,打印所有数据及图谱。
仪器性能:
时 间: 12个断口的固有分、合闸时间,同相同期、相间同期。
重 合闸: 每断口合-分,分-合,分-合-分;金短时间、无电流间隔时间值。
弹 跳: 每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
速 度: 刚分、刚合速度,最大速度,时间-行程特性曲线。
行 程: 总行程,开距,超程,过冲行程,反弹幅值。
电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

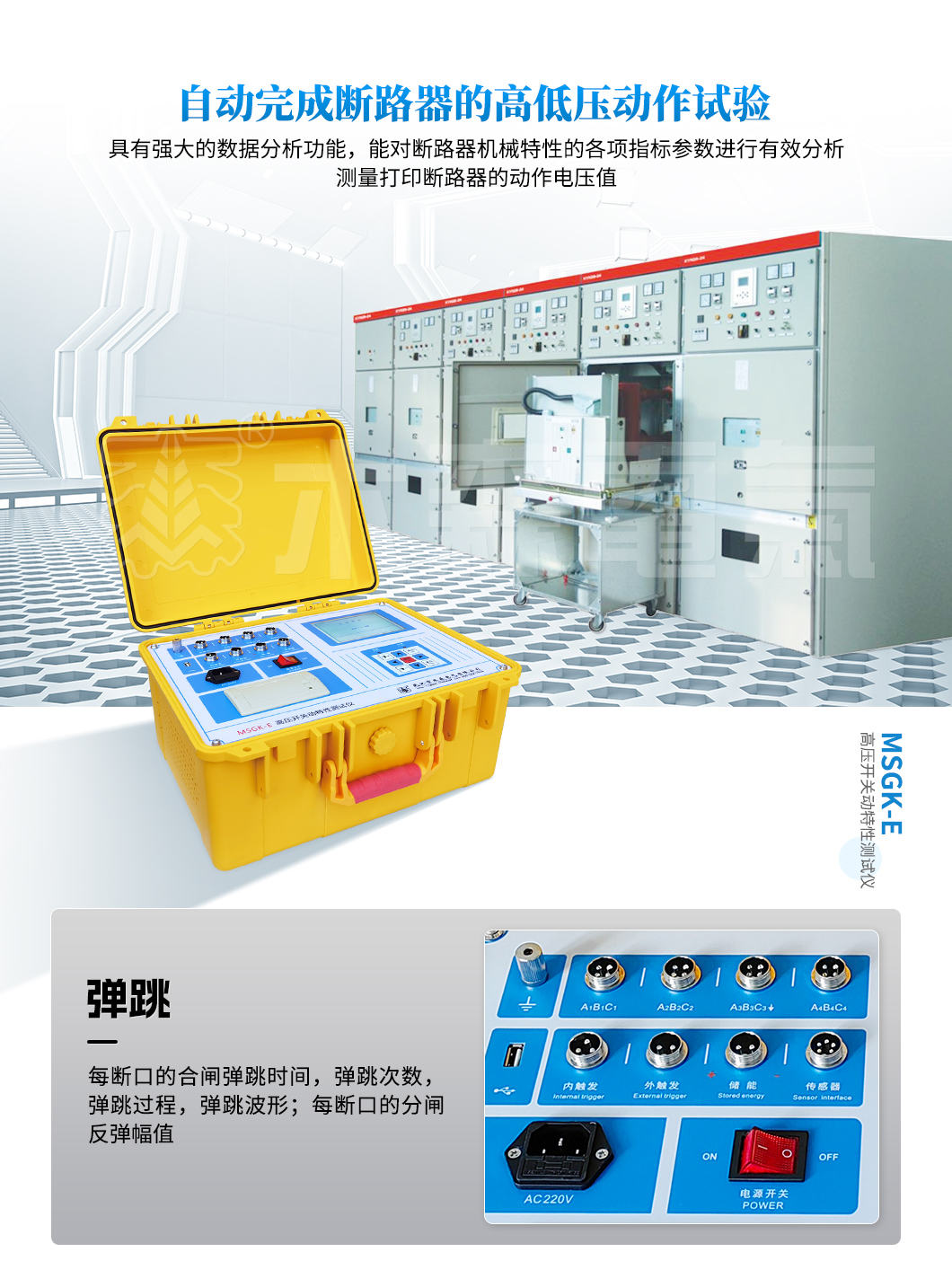

动作电压: 机内提供DC0~270V/20A数字可调断路器动作电源,自动完成断路器的高低压动作试验,测量打印断路器的动作电压值。


注:1.高压开关动特性测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数


使用环境 输入220V±10%  50Hz±10%
大气压力86~106kPa
温度-20~45℃
湿度≤80%RH
安全性能 绝缘电阻  >2MΩ
介电强度  电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧。
基本参数 时间:量程 16000.0ms  分辨率0.1ms  误差≤ 0.1%rdg±0.1
速度:量程 20.00m/s  分辨率 0.01m/s 误差≤1%rdg±0.01
行程:量程1000.0mm
真空断路器 量程50.0mm 分辨率0.1mm 误差 ≤1%rdg±0.1
SF6断路器 量程300.0mm 分辨率0.1mm 误差 ≤1%rdg±0.1
油断路器 量程1000.0mm 分辨率0.1mm 误差 ≤1%rdg±0.1
线圈电流 量程 20.00A 分辨率 0.01A
输出电源 DC0~270V数字可调/20A  分辨率 1V 误差≤0.1%rdg±1V
尺寸重量 420mm(L)×350mm(W)×230mm(H) 8kg

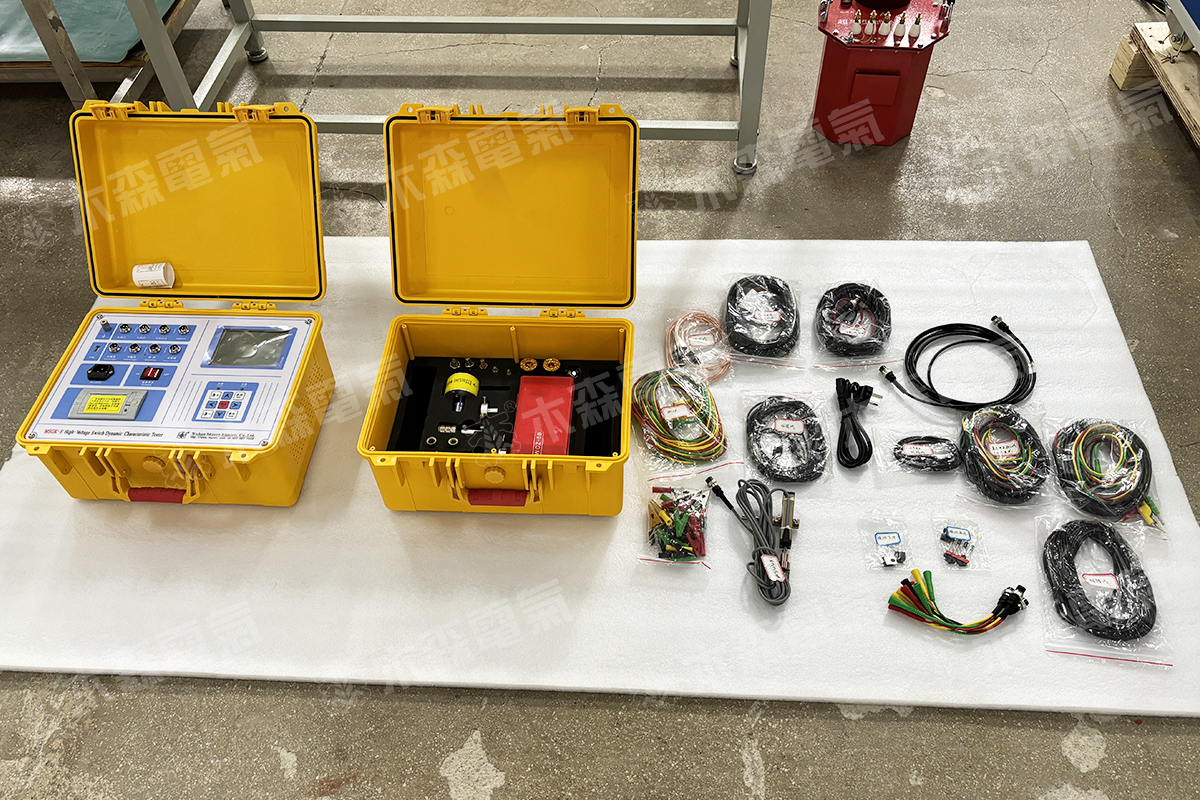

产品图集
