MSGK-F高压开关(合闸电阻)

当前位置:首页 > 产品中心 > 产品目录 > 断路器测试设备

高压开关机械特性测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

MSGK-F高压开关(合闸电阻)

产品别称:

高压开关机械特性测试仪,高压开关动特性测试仪,开关特性测试仪,高压开关特性测试仪,开关机械特性测试仪

参考标准:

产品特点:

用于国内外生产的所有型号金属触头的SF6 开关、GIS 组合电器、真空开关、油开关

产品说明书 产品证书 行业标准

解决方案 :

产品简介


行业标准 《DL/T846.3-2004 高压开关综合测试仪》
适用于国内外生产的所有型号金属触头的 SF6 开关、GIS 组合电器、真 空开关、油开关。
技术特点:
直线行程传感器,旋转传感器,安装极为方便,简捷。

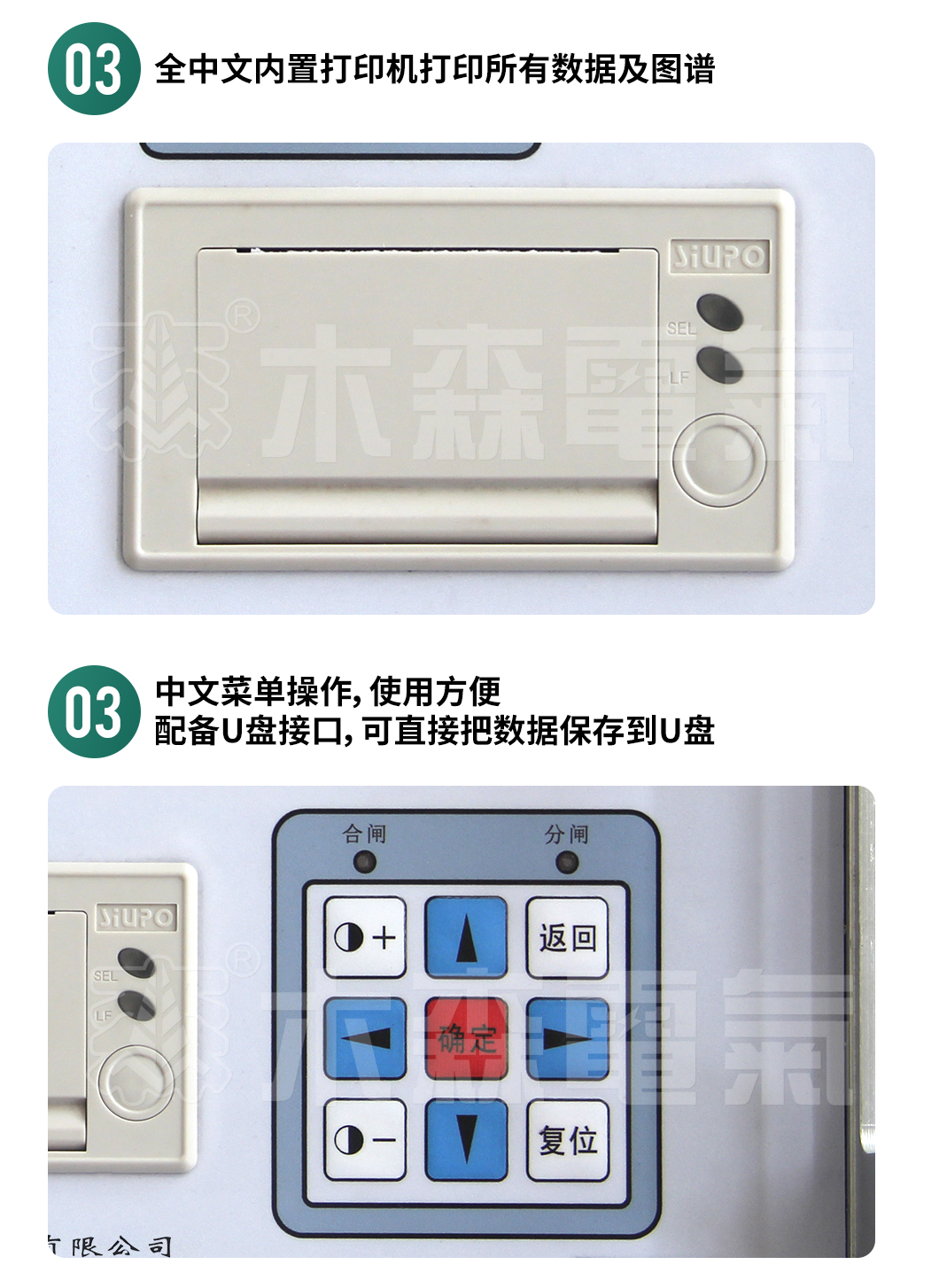

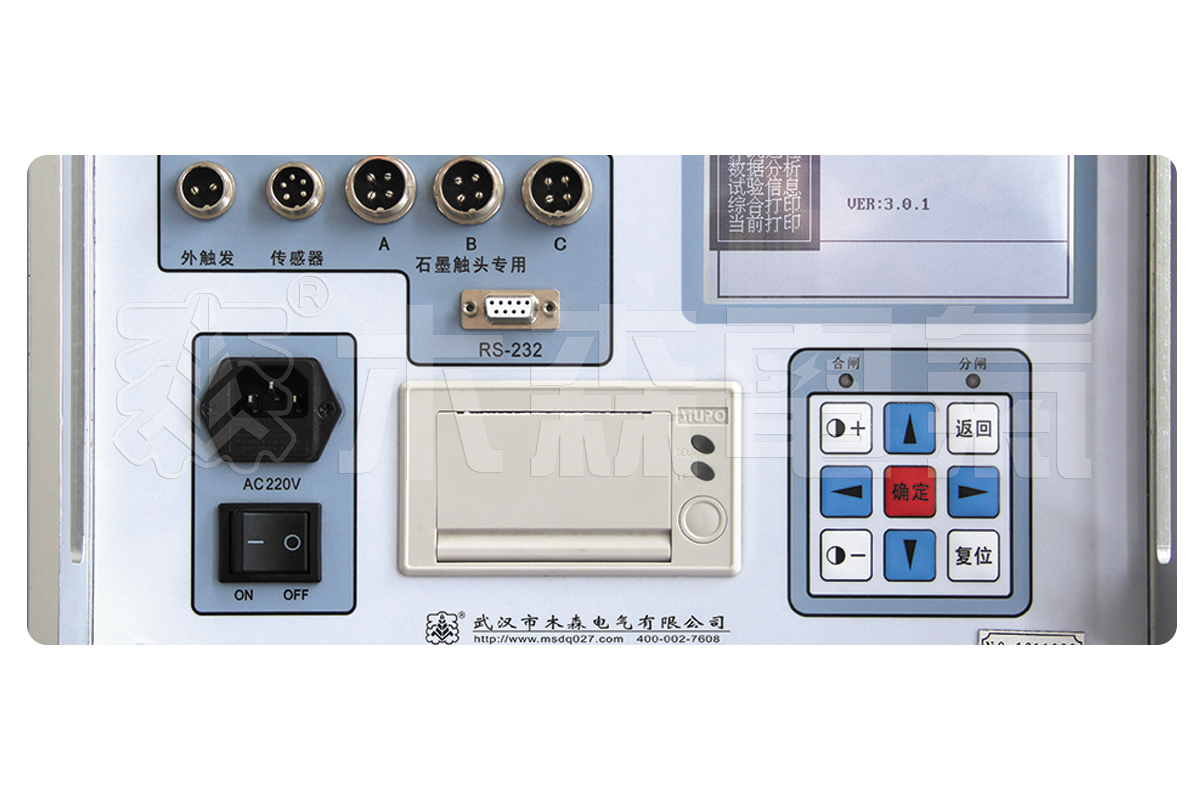

内置快速微型打印机,打印所有数据及图谱。
仪器具有强大的数据分析功能,能对断路器机械特性的各项指标参数进行有效分析值。
电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
动作电压: 机内提供DC0~270V/20A数字可调断路器动作电源,自动完成断路器的高低压动作试验,测量打印断路器的动作电压值。

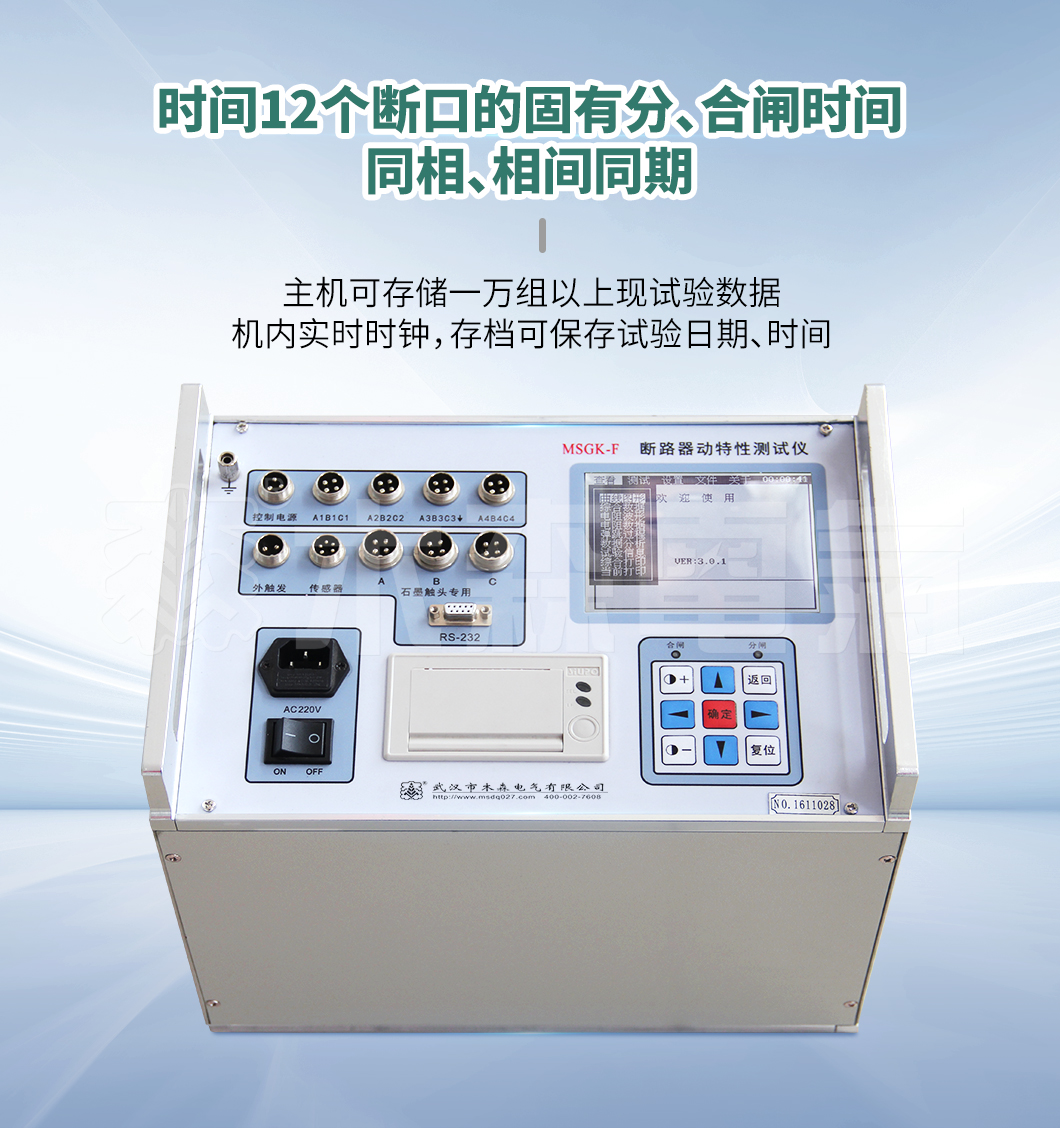

时 间 12个断口的固有分、合闸时间,同相同期、相间同期。
重合闸 合-分时间(金短时间)、分-合时间(无电流时间),
分-合-分时间,一分时间、一合时间、二分时间。
弹跳 每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。每断口的分闸反弹幅值。
速度 刚分、刚合速度,最大速度,时间-行程特性曲线;
重合闸一分速度、一合速度、二分速度。
行程 总行程,开距,超行程,过冲行程,反弹幅值。
电流 分、合闸线圈的分、合闸电流值、电流波形图。
动作电压 机内提供DC30~250V/20A数字可调断路器动作电源

注:1.高压开关机械特性测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

安全性能 绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5kV耐压1分钟,无闪络与飞弧
基本参数 时间 量程:16000.0ms,分辨率:0.1ms
误差:①200ms以内,0.1ms± 1个字 ②200ms以上,± 2%
③同期,± 0.1ms
速度 量程:20.00m/s,分辨率0.01m/s
误差:①0~2m/s以内,± 0.1m/s ②2m/s以上,± 0.2m/s
行程 真空断路器:量程:50.0mm,分辨率:0.1mm,误差:± 0.5mm
SF6断路器:量程:300.0mm,分辨率:0.1mm,误差:± 2mm
少油断路器:量程:600.0mm,分辨率:0.1mm,误差:± 2mm
电流 量程:20.00A ,分辨率:0.01A
合闸电阻 量程:0~2000Ω; 分辨率:1Ω, 精度:1%
断口类型 12路金属断口 ,6路合闸电阻断口
输出电源 DC30~250V数字可调/20A(瞬时工作)

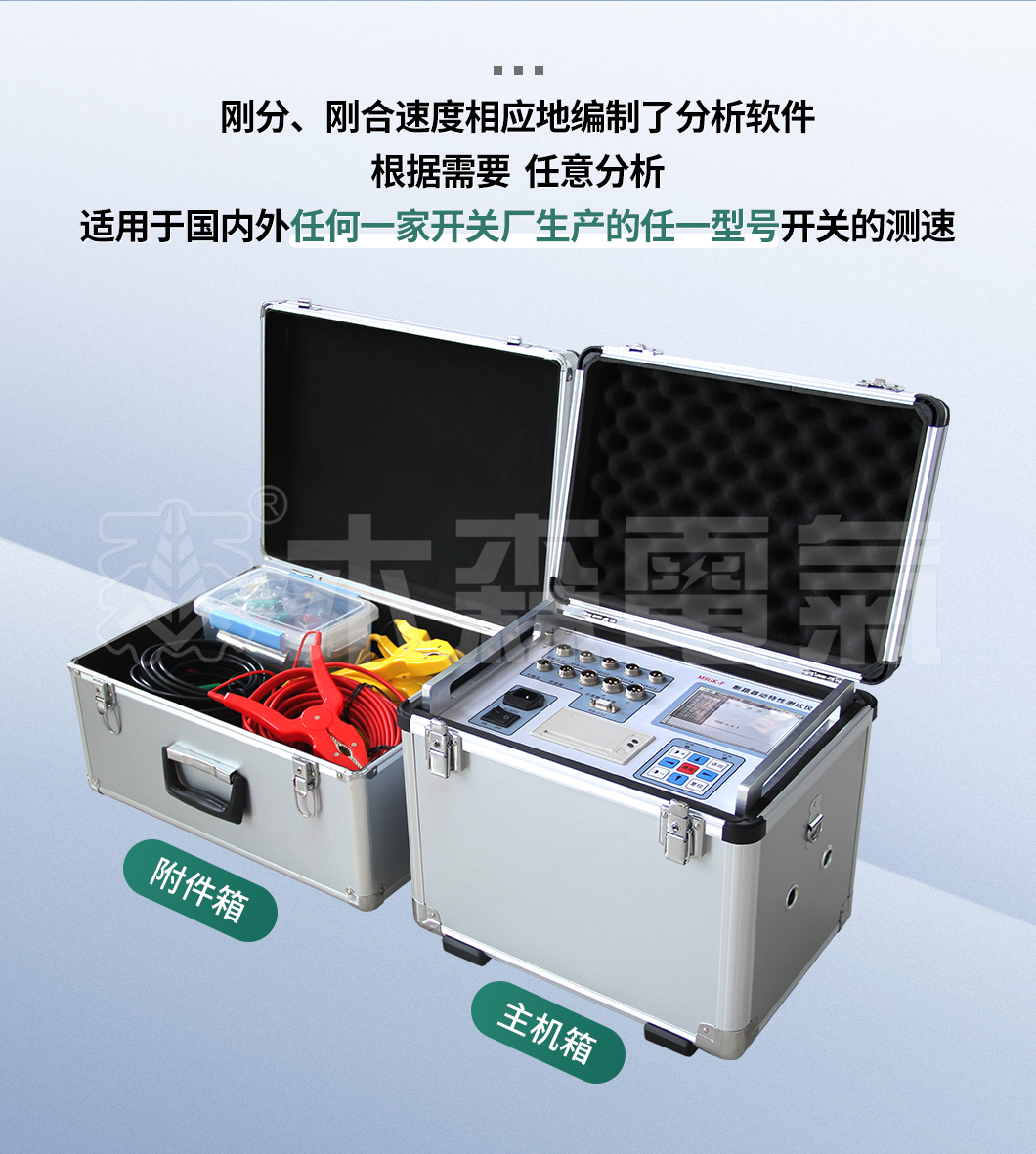

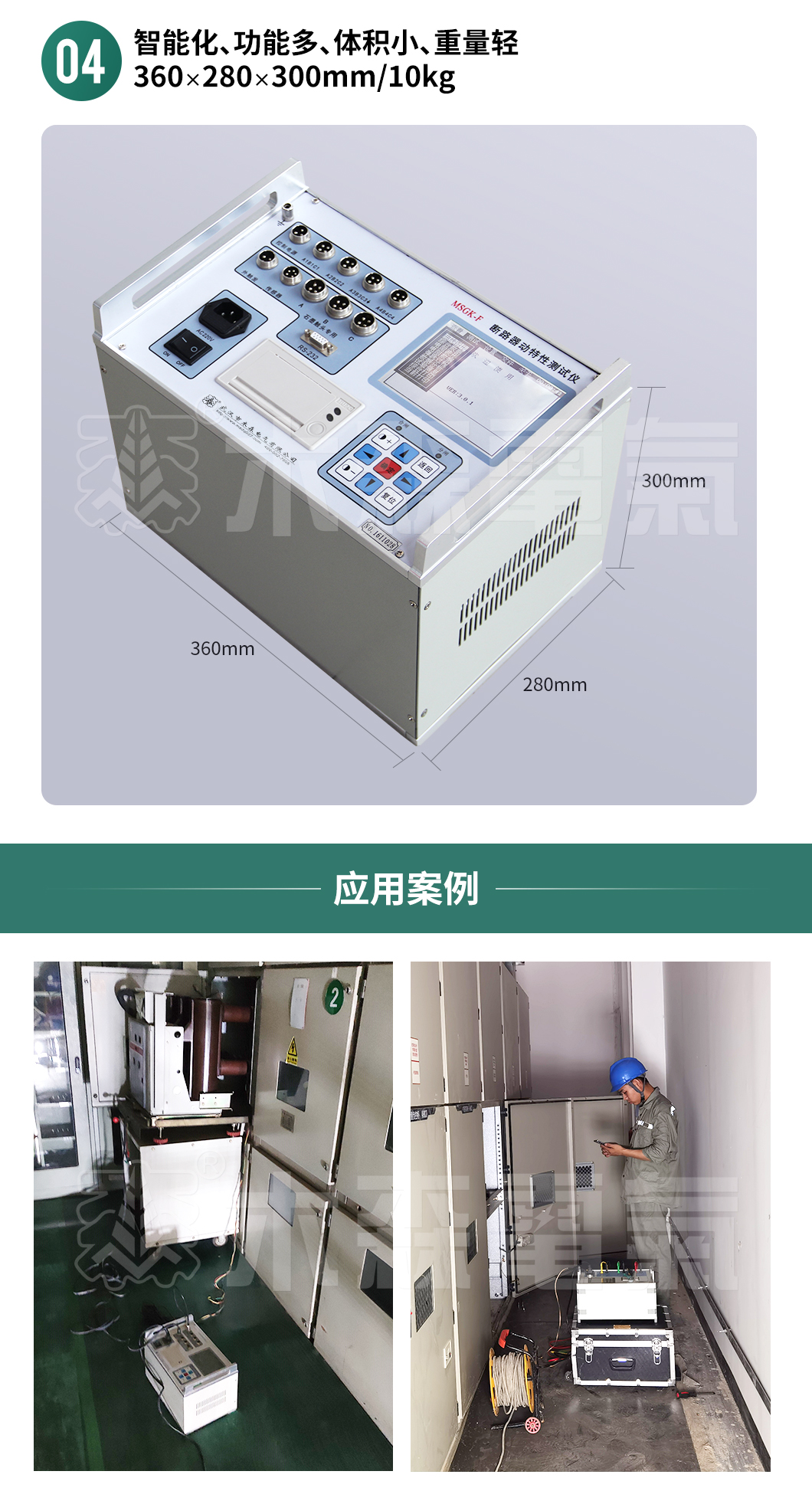

外形尺寸 主机:360×290×280mm3;附件::370×280×220mm3
重量 主机:6kg;附件:9kg

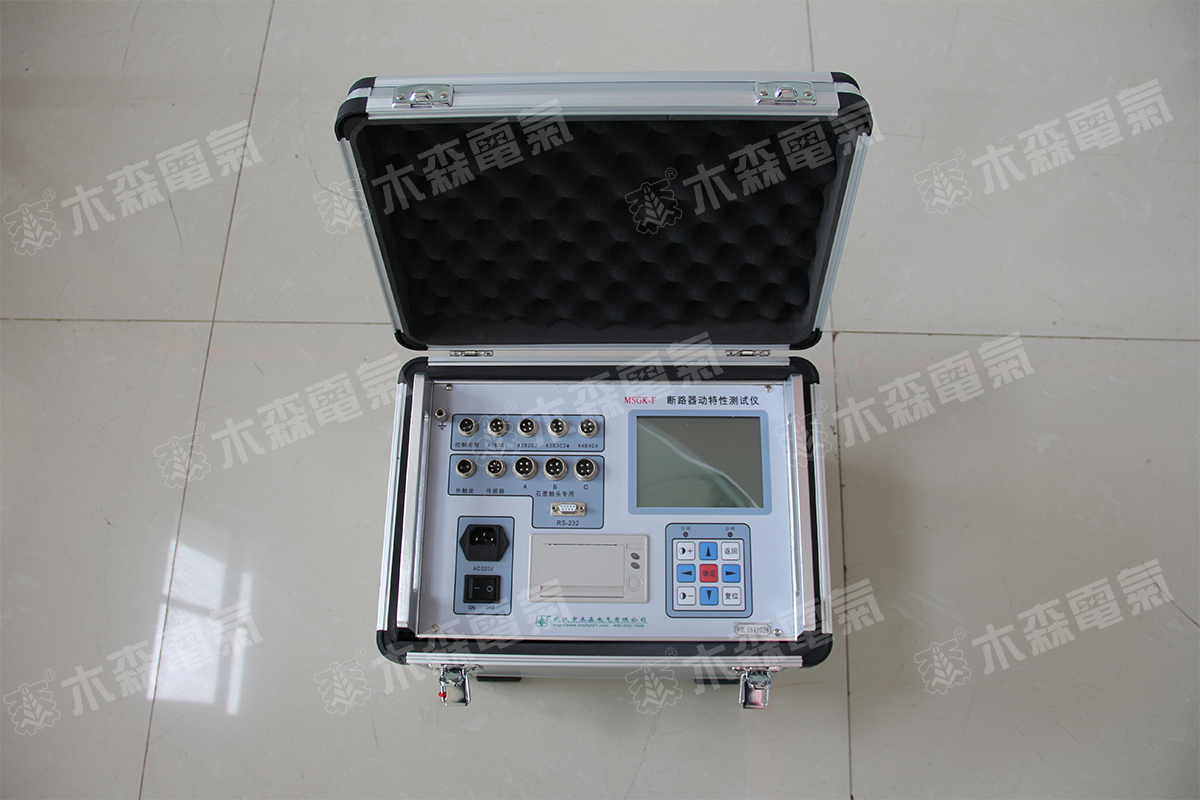

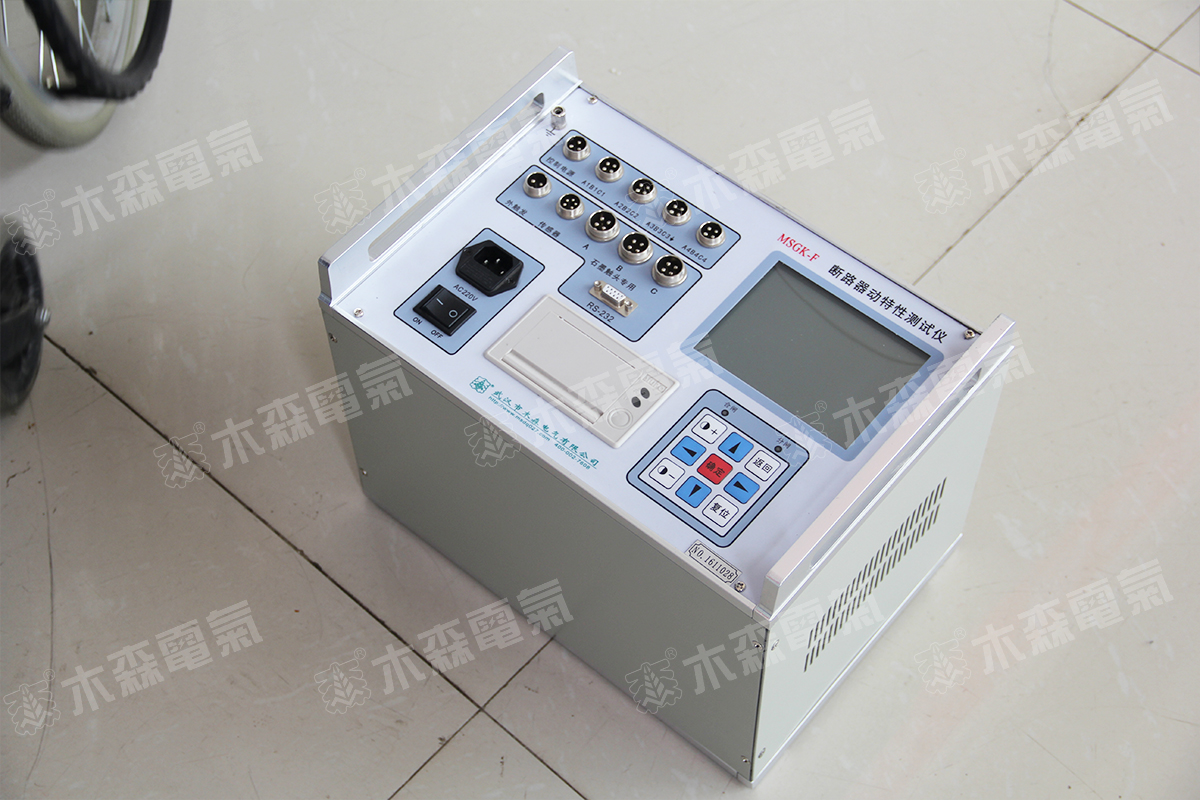

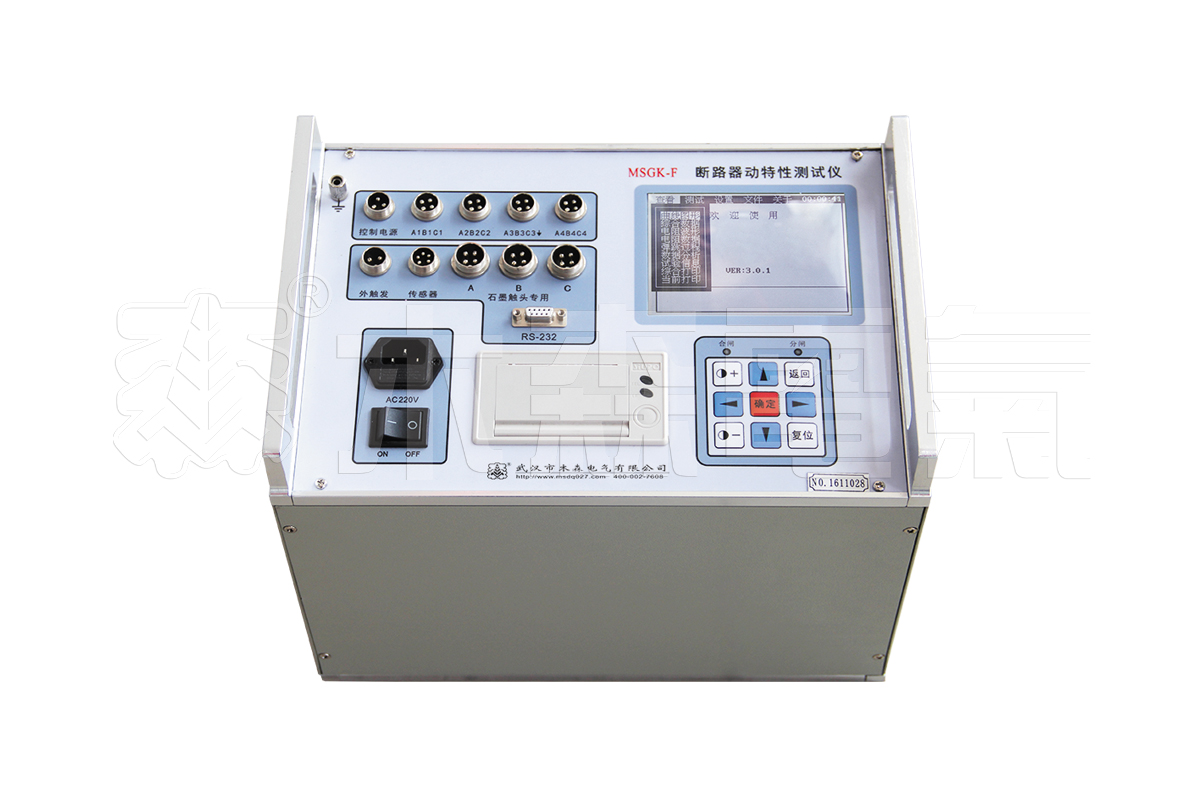

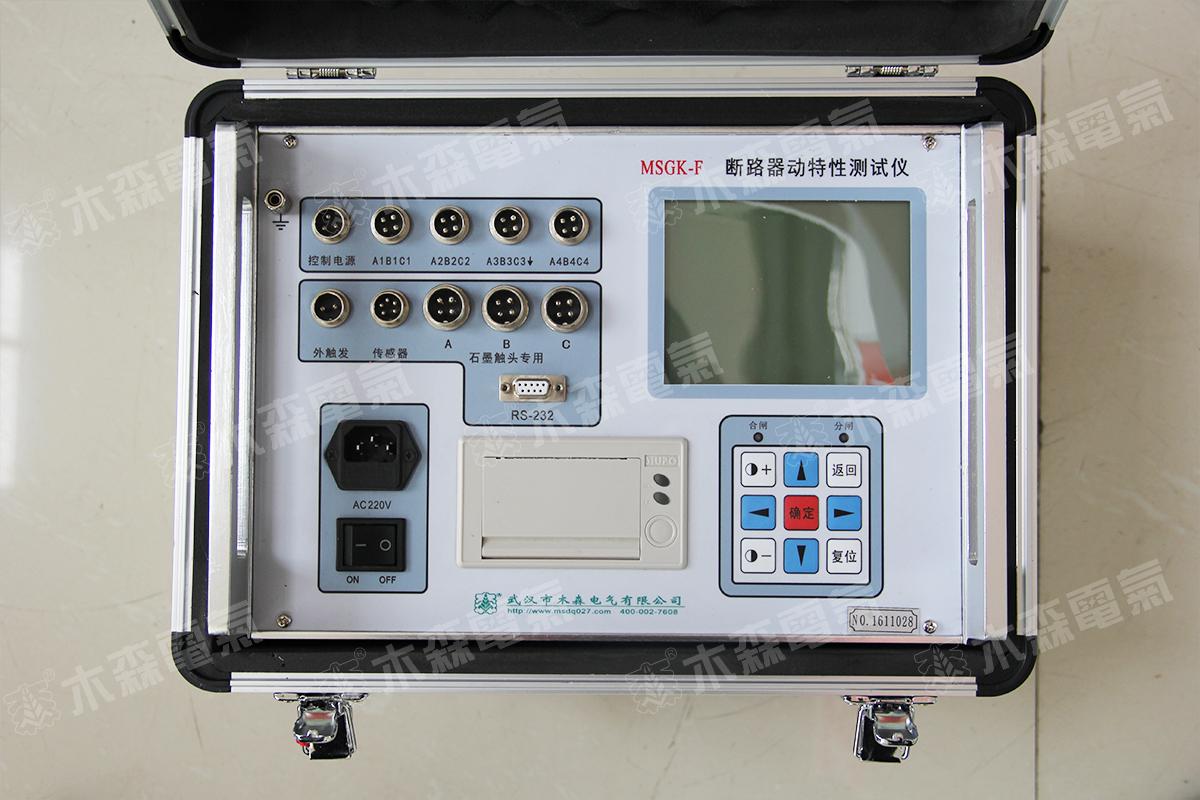

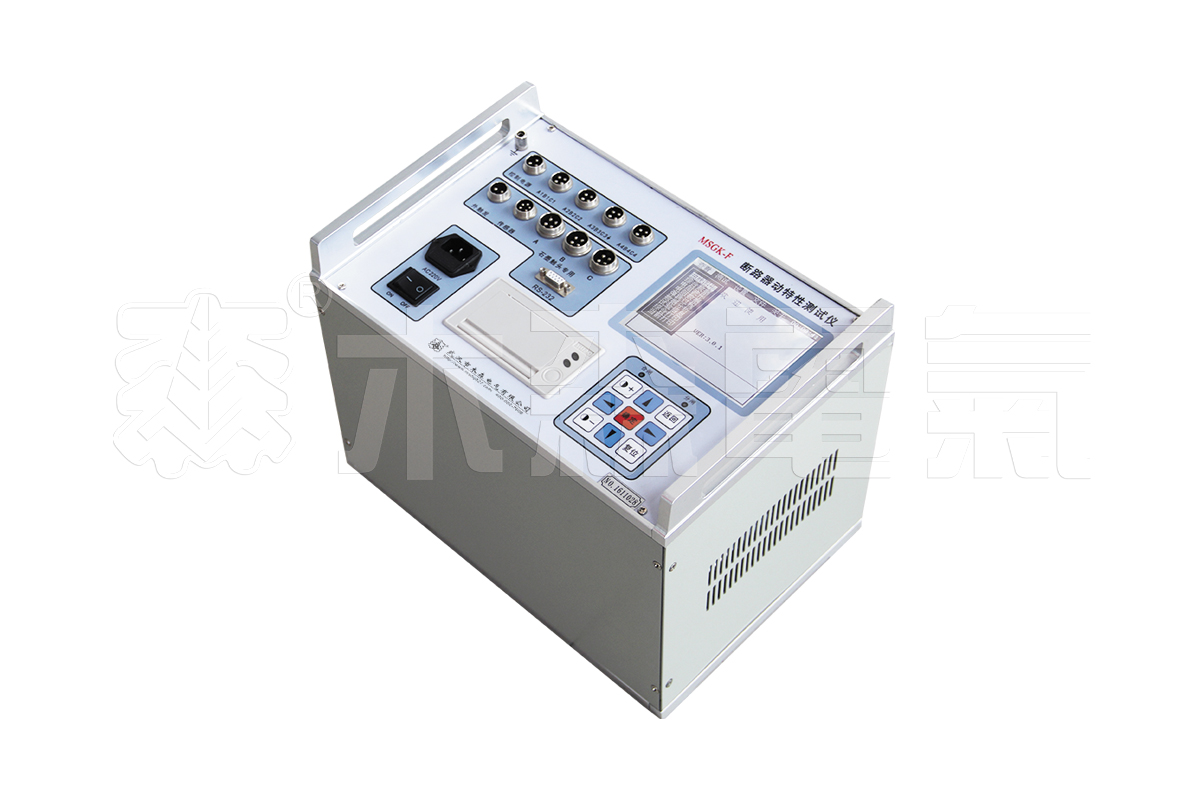

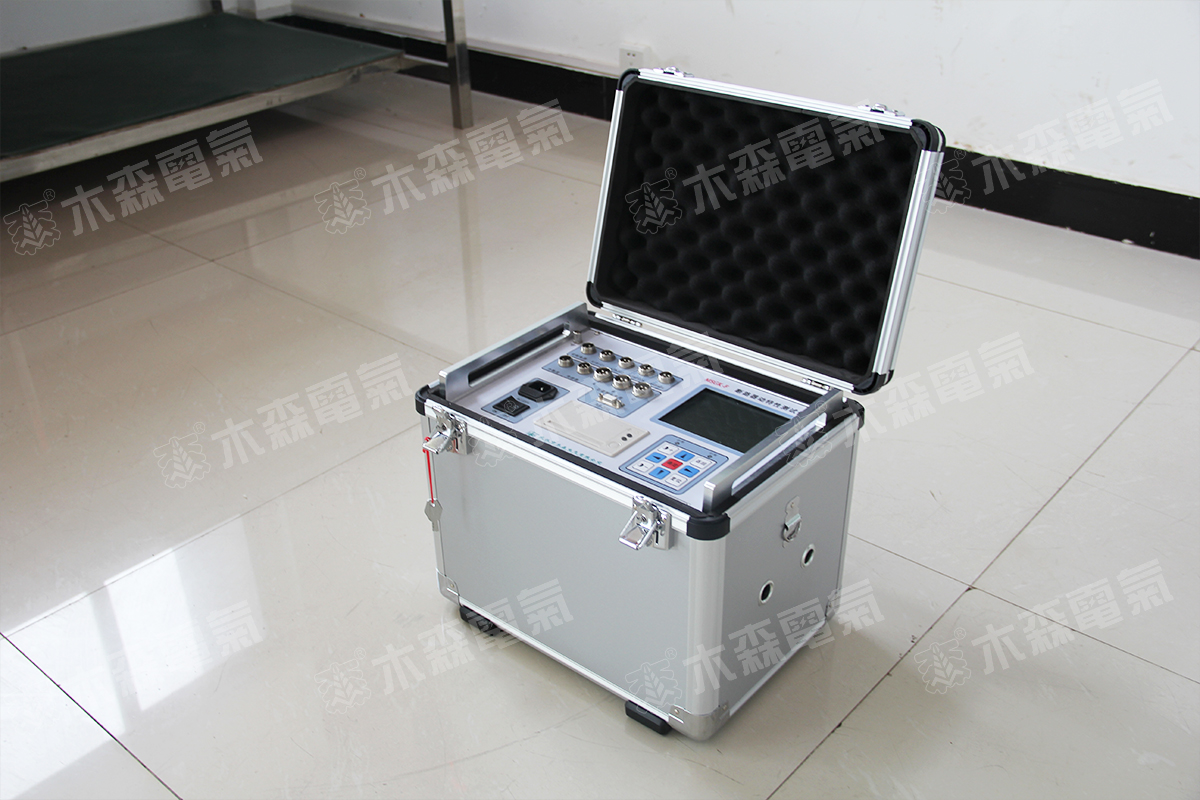

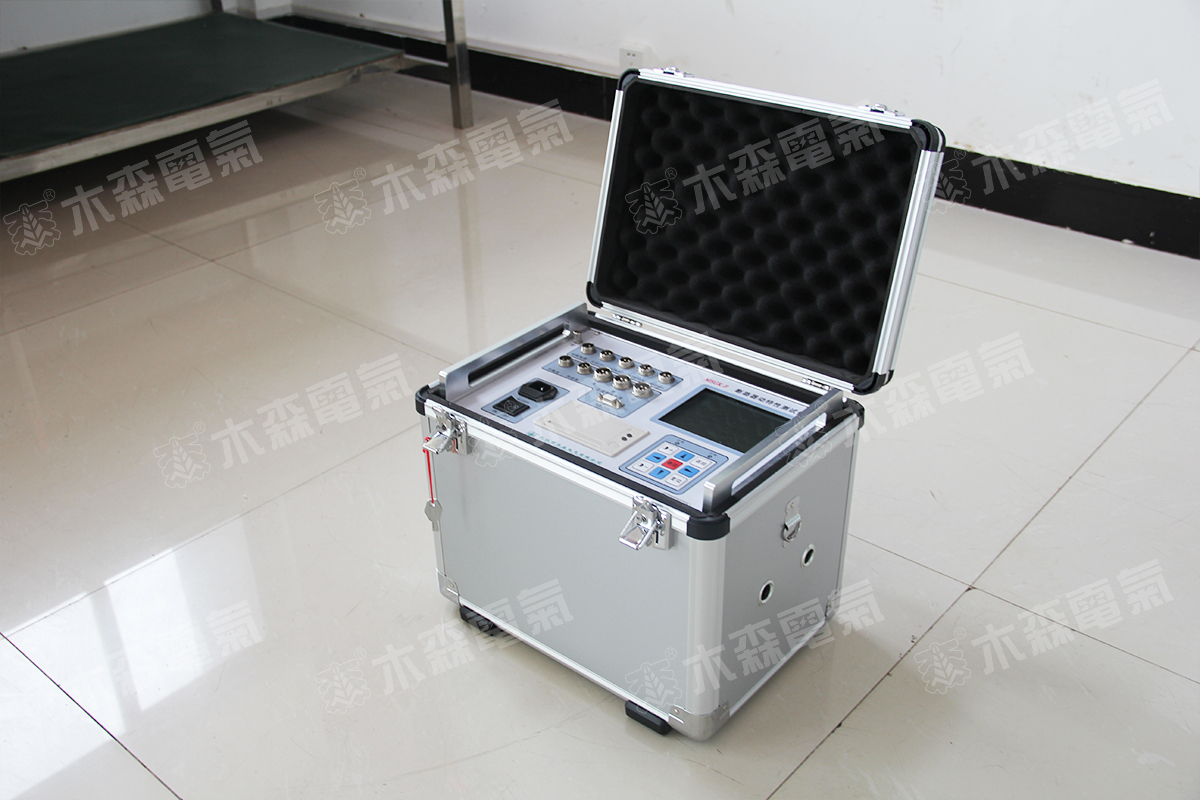

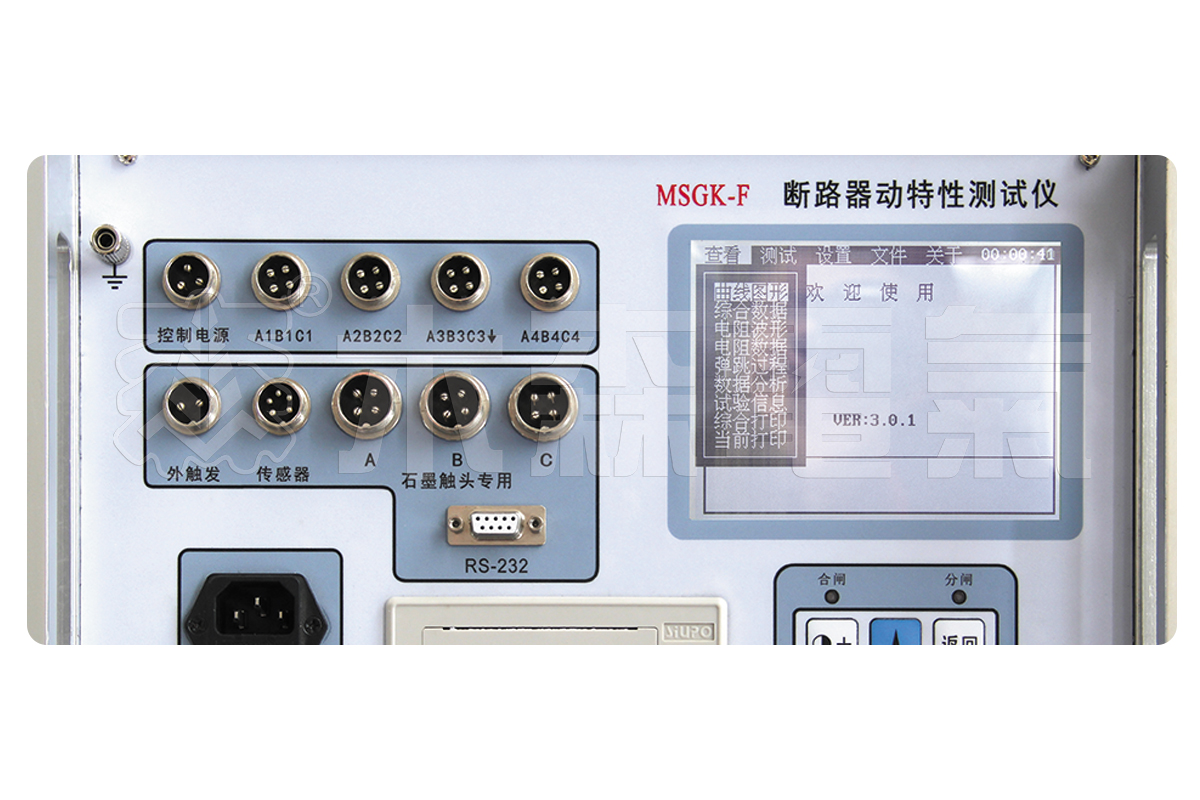

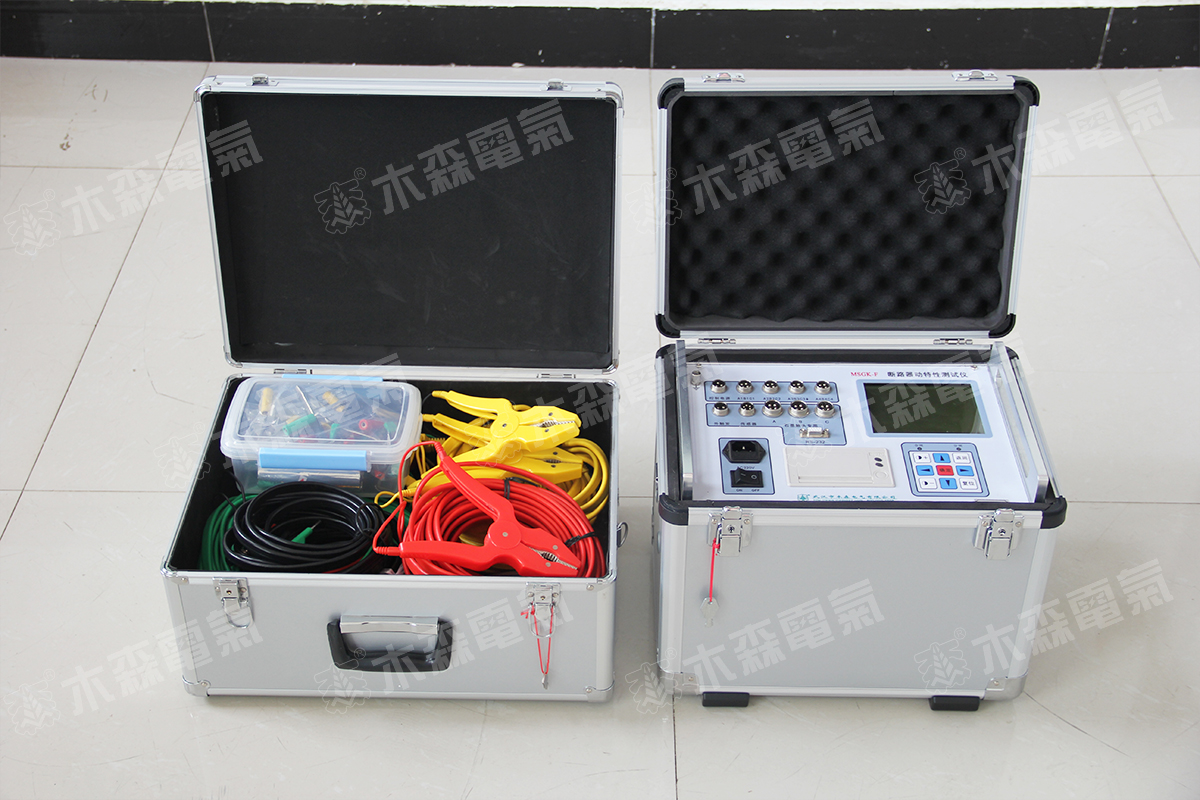

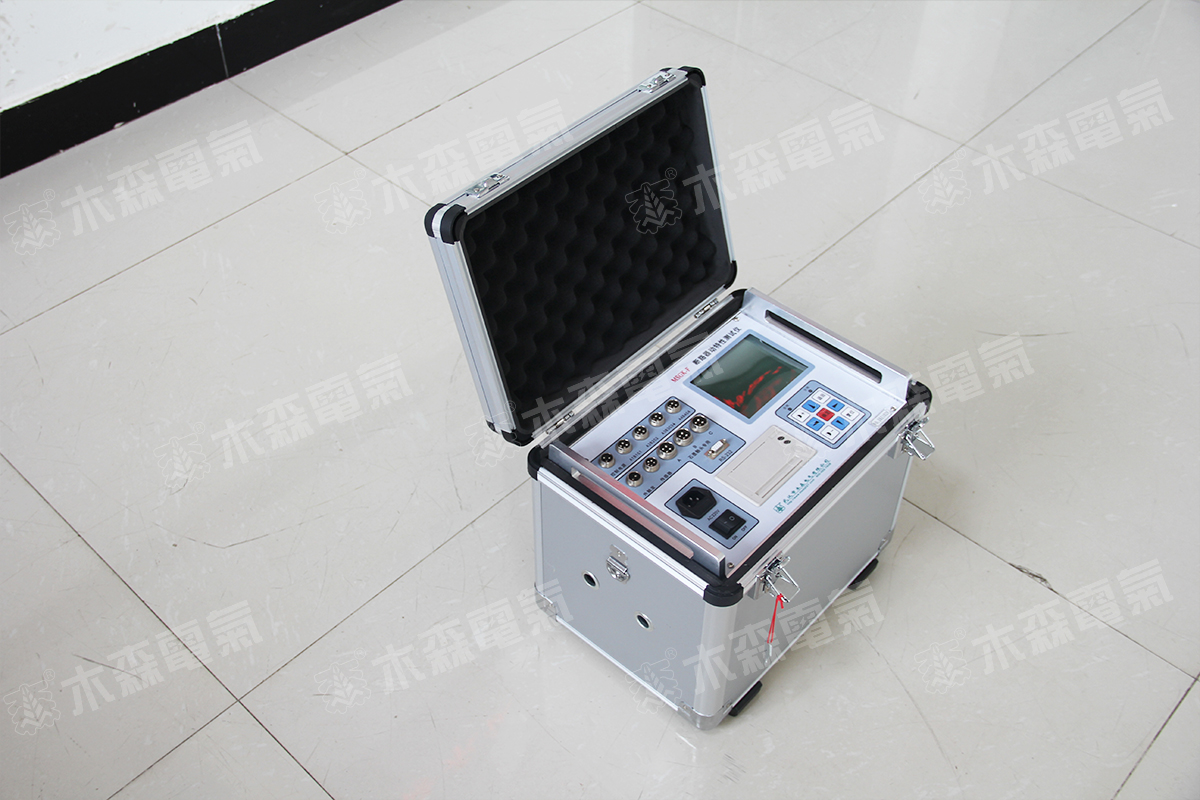

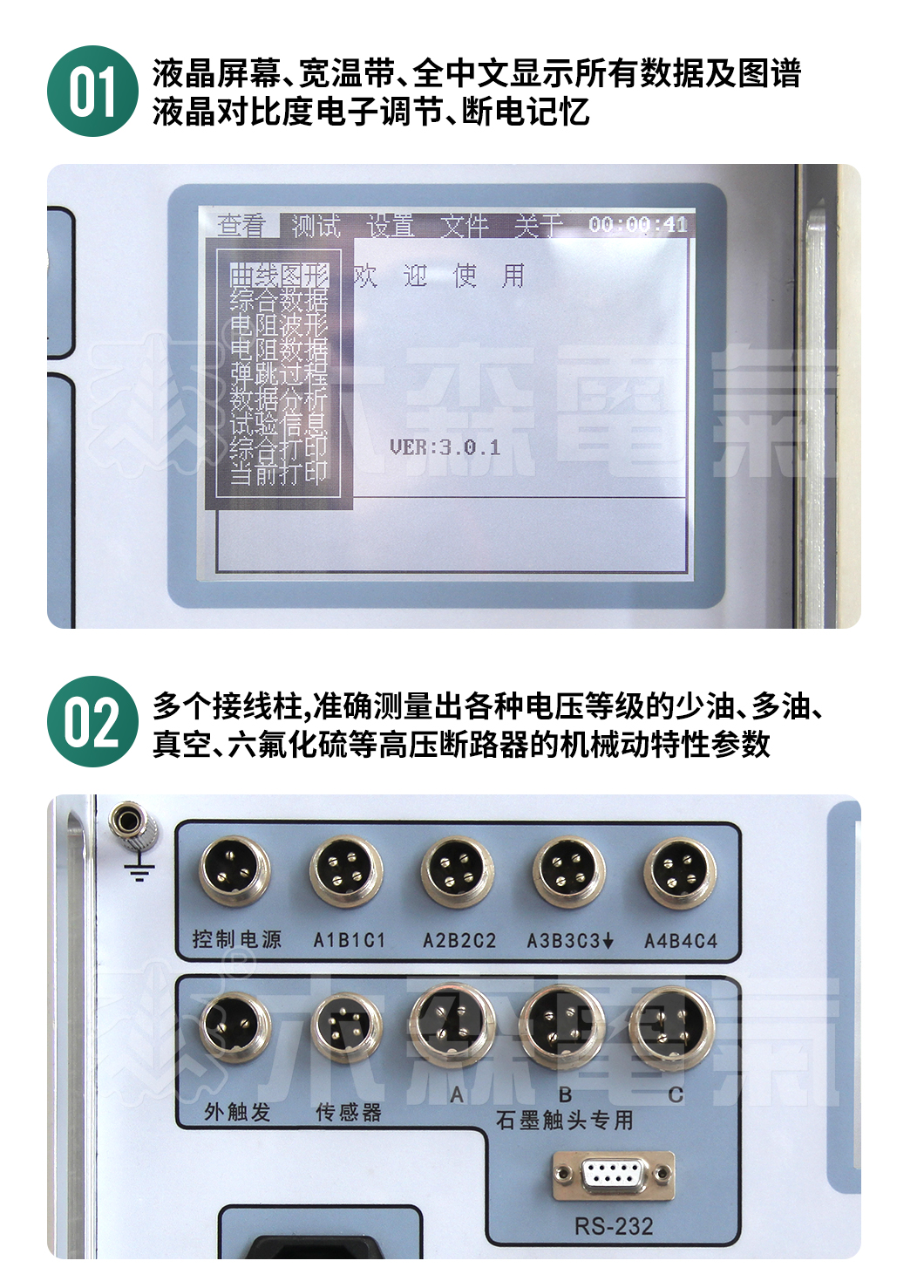

产品图集


断路器开关动特性测试仪断路器开关动特性测试仪 断路器开关动特性测试仪 断路器开关动特性测试仪 断路器开关动特性测试仪

产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
营业执照
一种新型电子式多倍频感应耐压试验装置
营业执照
产品专利
ISO质量管理体系认证证书


注:1.高压开关机械特性测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

售后保障


  1、保修期内我们对所销售的高压开关机械特性测试仪三月包换。
  2、我们售出的高压开关机械特性测试仪三年免费维护、长期提供备品备件。
  3、保修期内设备软件免费升级。
  4、我们保证在15分钟内进行电话指导,助您自行排除设备的简单故障。
  5、根据客户要求和实际情况可以送货上门和上门维修,如有其他要求可来电协商、咨询。
  6、修理期间,木森电气可免费提供同类产品免费供客户使用,直到设备修好。
  7、木森电气所提供的设备专机专号,终生维修。
