MS-110C输电线路工频参数测试仪

当前位置:首页 > 产品中心 > 产品目录 > 电缆、电路测试仪器

输电线路工频参数测试仪

输电线路工频参数测试仪

关于产品购买、技术维护等服务,欢迎致电!联系我们

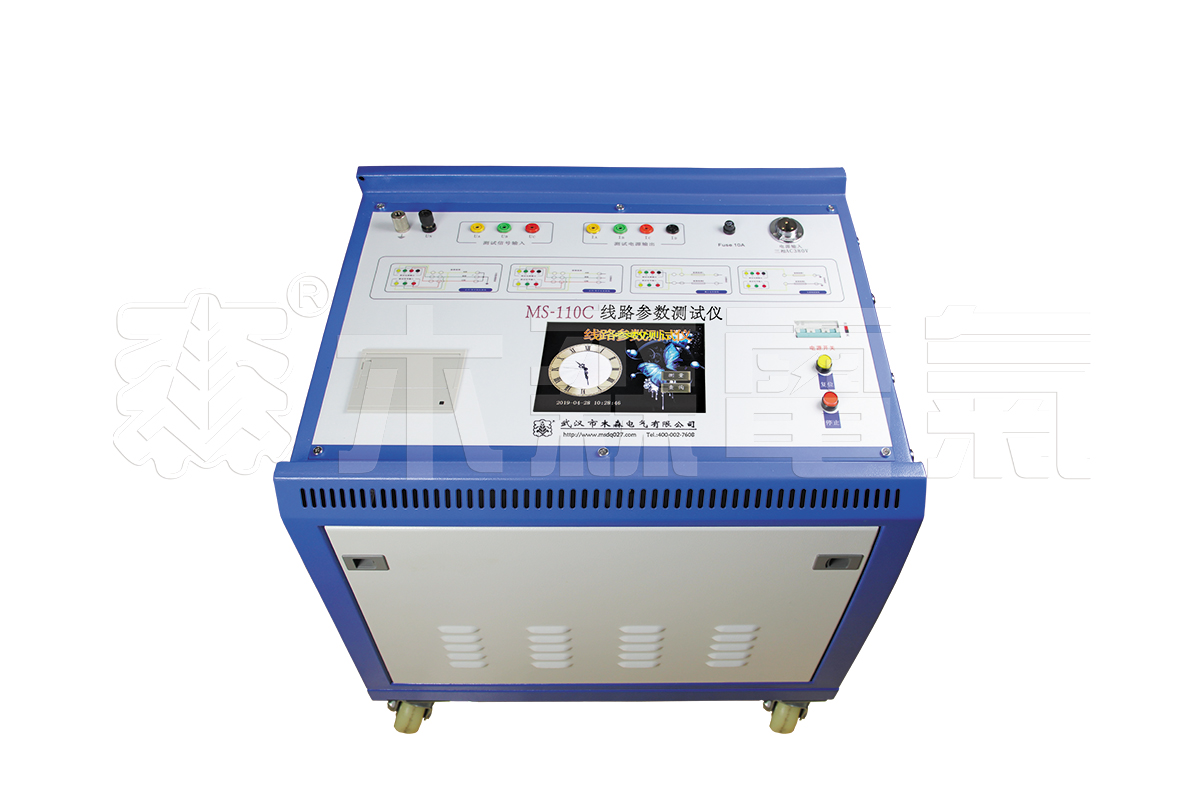

MS-110C输电线路工频参数测试仪

产品别称:

输电线路工频参数测试仪,工频参数测试仪,线路工频参数测试仪

参考标准:

产品特点:

测量35~500 kV高压输电线路(架空、电缆、架空电缆混合、同杆多回架设)的工频参数

产品说明书 产品证书 行业标准

解决方案 :

产品简介


测量项目多:正序/零序电容、正序/零序阻抗;互感电抗和耦合电容;
抗干扰力强:能在异频信号与工频信号比为1:10的条件下准确测量;
测量精度高:异频电源技术,轻松分离工频及杂波干扰,有效实现小信号的高精度测量;
测试过程快:自动完成升降压控制和数据计算、打印结果,一分钟完成一个序参数的测量;
接线很简单:仅一次接入被测线路的引线,彻底解决接线倒换繁琐,可完成全部线路参数测量;
携带很方便:测试电源、仪表、计算一体化,
人机体验好:彩色大屏,触摸操作


注:1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
     2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

输入电源 三相AC380V ±  10%,50Hz
输出电源 最大电压AC 200V;最大电流5A;输出频率47.5Hz/52.5Hz和工频
测量项目
量程范围
正序电容
零序电容
耦合电容
正序阻抗
零序阻抗
互感电抗
阻抗角
0.1~50μF 0.1~400Ω 0~360°
分辨率 0.01μF 0.01Ω 0.01°
准确度 0.1~1μF时 ± 3% ± 0.05μF
1~50μF时 ± 1.5% ± 0.03μF
0.1 ~1Ω时± 3% ± 0.05Ω
 ~400Ω时± 3% ± 0.03Ω
± 0.2°,电压> 1.0V
± 0.3°,电压> 0.2~1.0V
抗干扰参数 干扰电压:接入仪器测试电源后的纵向感应电压<350V;
干扰电流:线路首末两端短接接地时<40A;
能在仪器输出信号与干扰信号比为1:10的条件下稳定准确完成测试。
外形重量 620 ×500 ×600mm(含轮子);重量79kg
