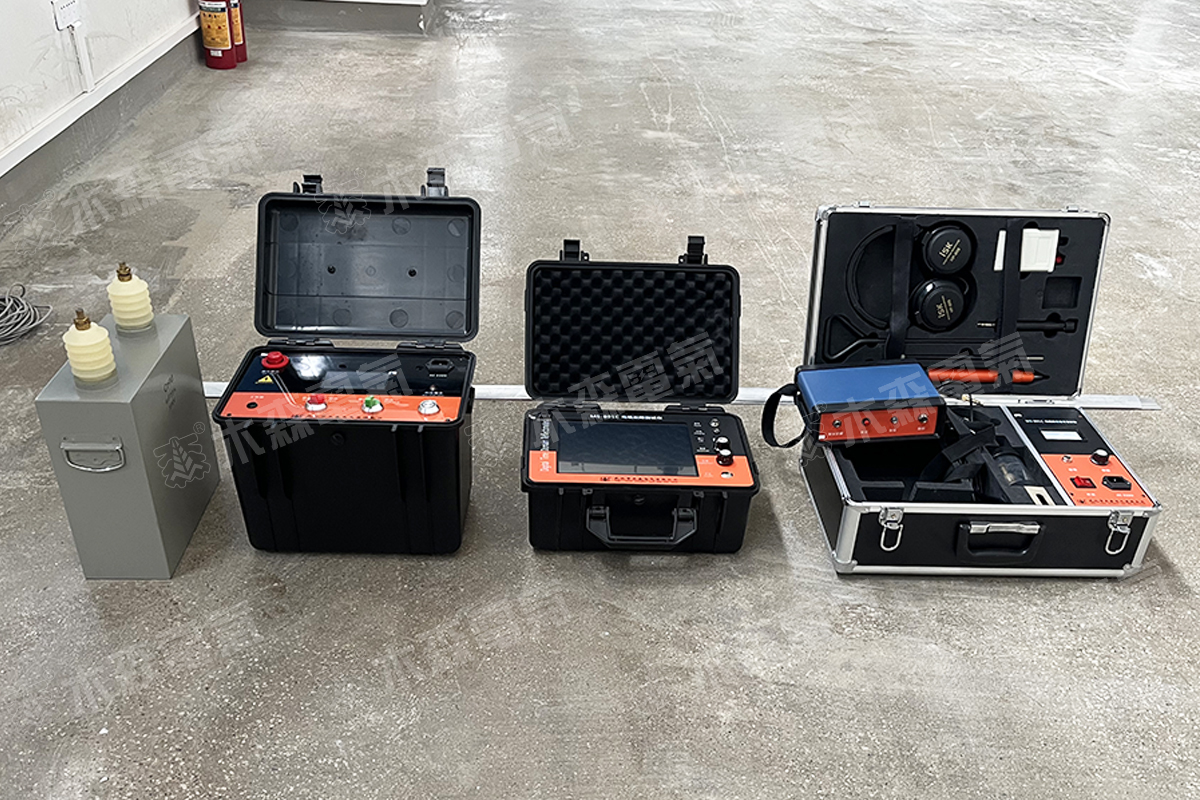

【电缆故障+电源】MS-801电缆故障测试系统

产品别称:

电缆故障综合分析测试仪,电缆故障仪器,电缆故障测试仪,智能电缆故障测试仪,电缆故障检测仪

参考标准:

产品特点:

用范围用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试

产品说明书 产品证书 行业标准

解决方案 :

产品简介

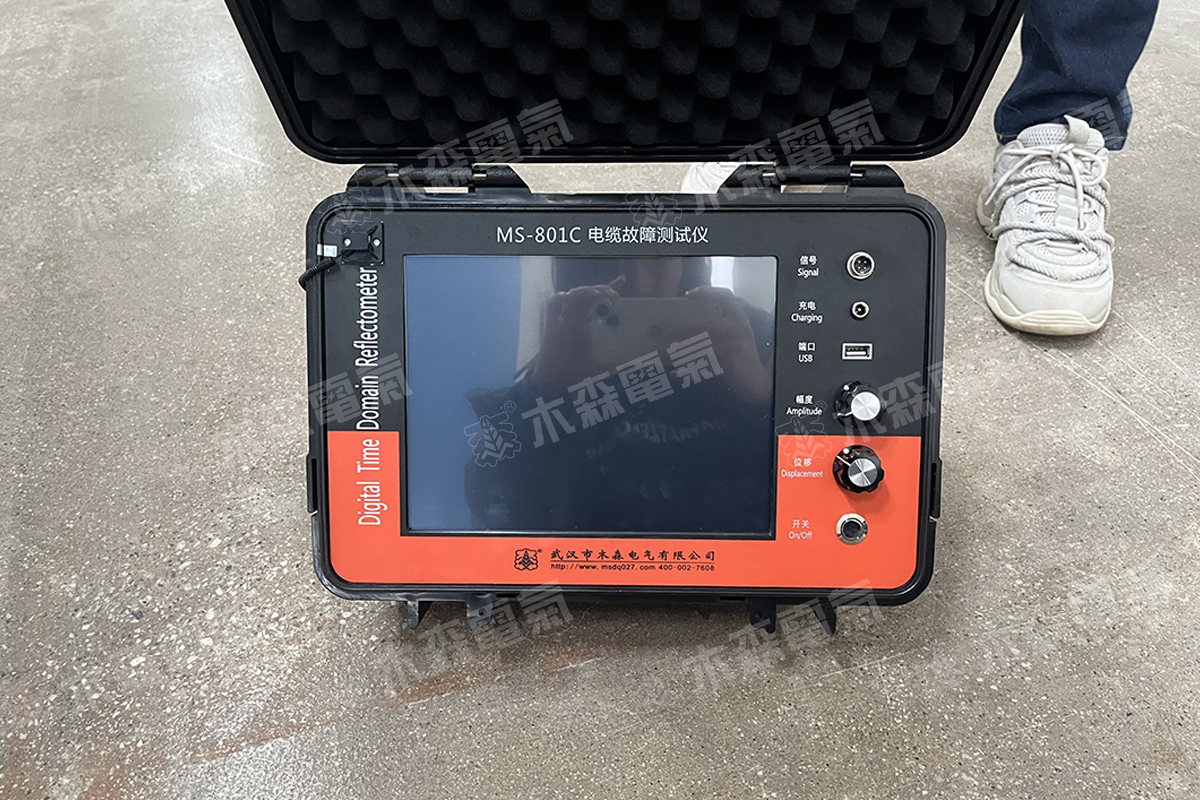

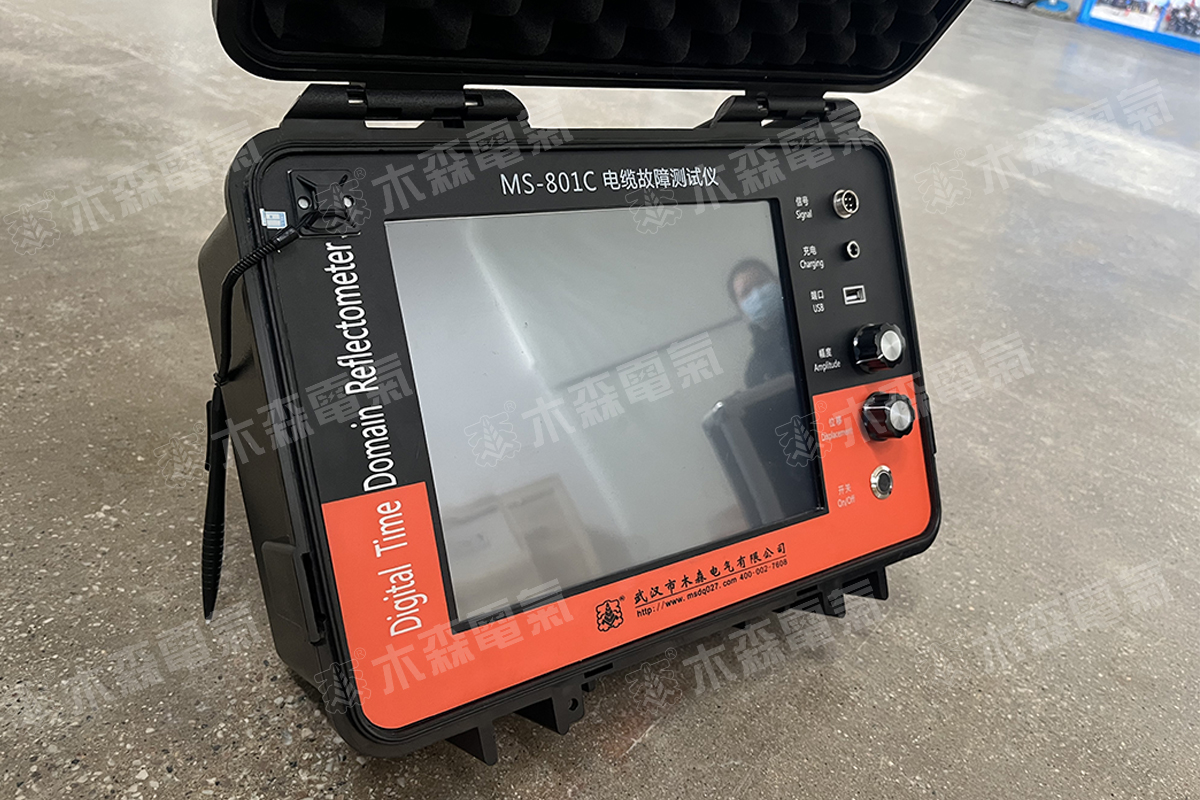

电缆故障测试仪是是我公司在电力工业快速进步的契机下,根据行业发展和市场需求,研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试;还可以电波测速、测定线缆长度等,并可建立电缆档案以便日常维护管理。

采样方法 低压脉冲法、冲击闪络法、速度测量法
采样速率 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置 交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压 40kV及以下
波形分析 所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征,便于分析卡位
波形处理 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上
进行同屏对比和叠加对比,可自动判断故障距离

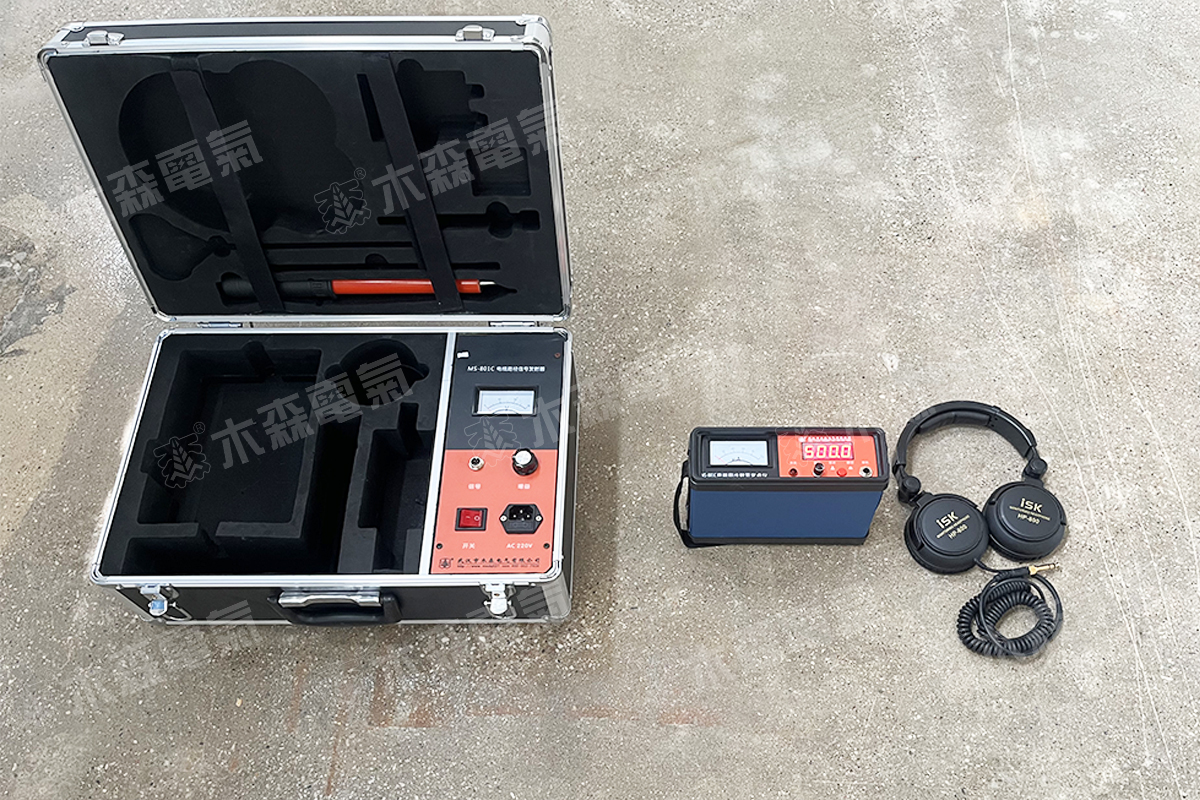

产品配合路径探测接收机(即下节详述的“声磁数显同步定点仪”)能可靠地探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。

输出功率 在负载电阻为10Ω时,输出功率大于30W,并且连续可调
工作方式 断续(重复周期1Hz/秒),等幅,调幅(调制频率400~1000Hz)等幅输出适合差拍式接收机
调幅输出适合直放式倍压检波接收机
保护功能 具有自动过热、过载保护功能,可连续工作8小时以上
波速设置 交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定

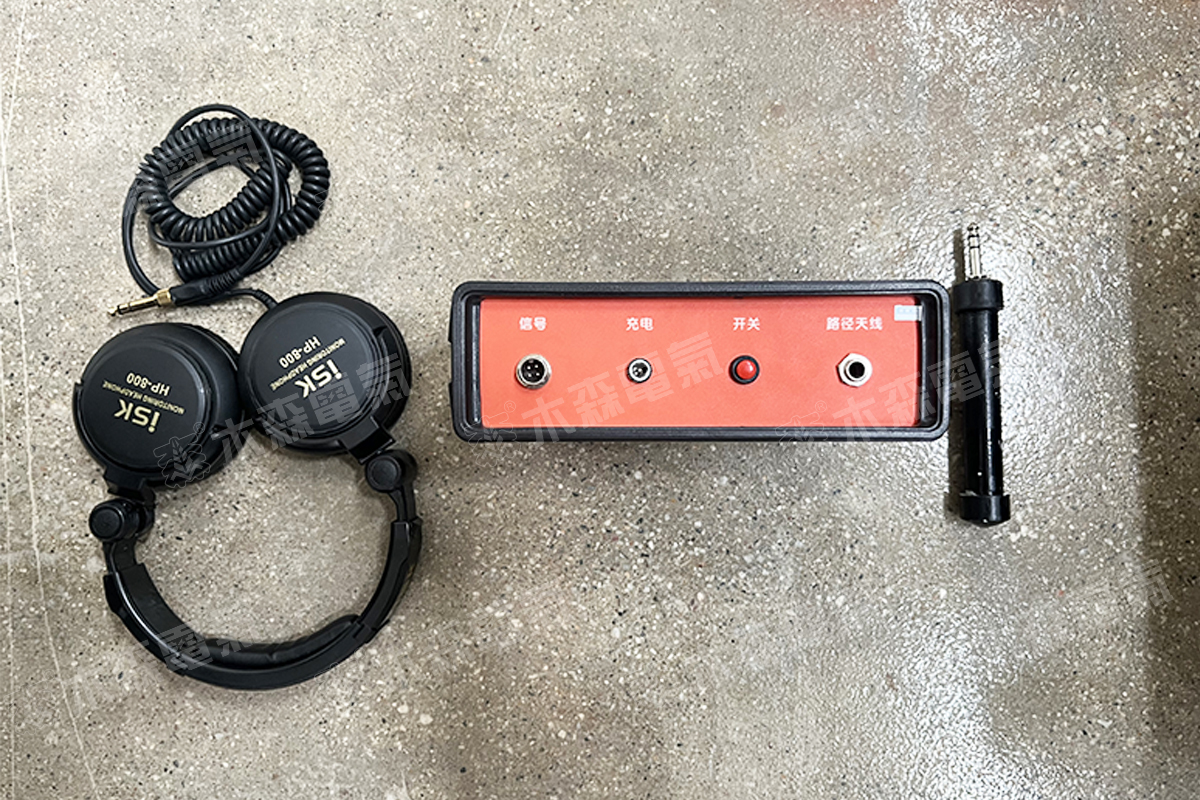

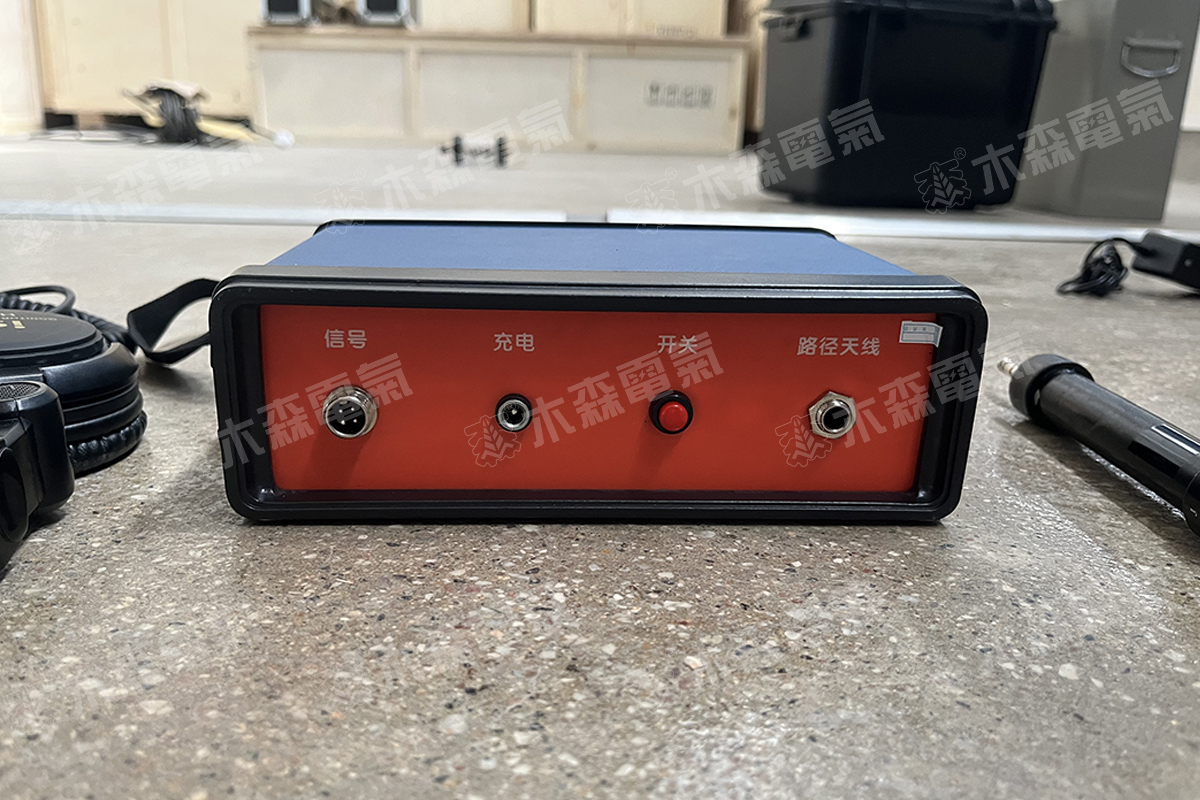

产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。


数显距离 最大500米,最小0.1米
误差 粗测误差小于10%,定点误差为零
电磁通道 电磁通道增益≥110dB  电磁通道接收机灵敏度≤5μV
声音通道 声音通道音频放大器增益≤120dB
声电同步显示监听 即现场定点时,数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次,并显示故障距离或满亮(500.0米)。同时,由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波,以便排除环境杂波干扰

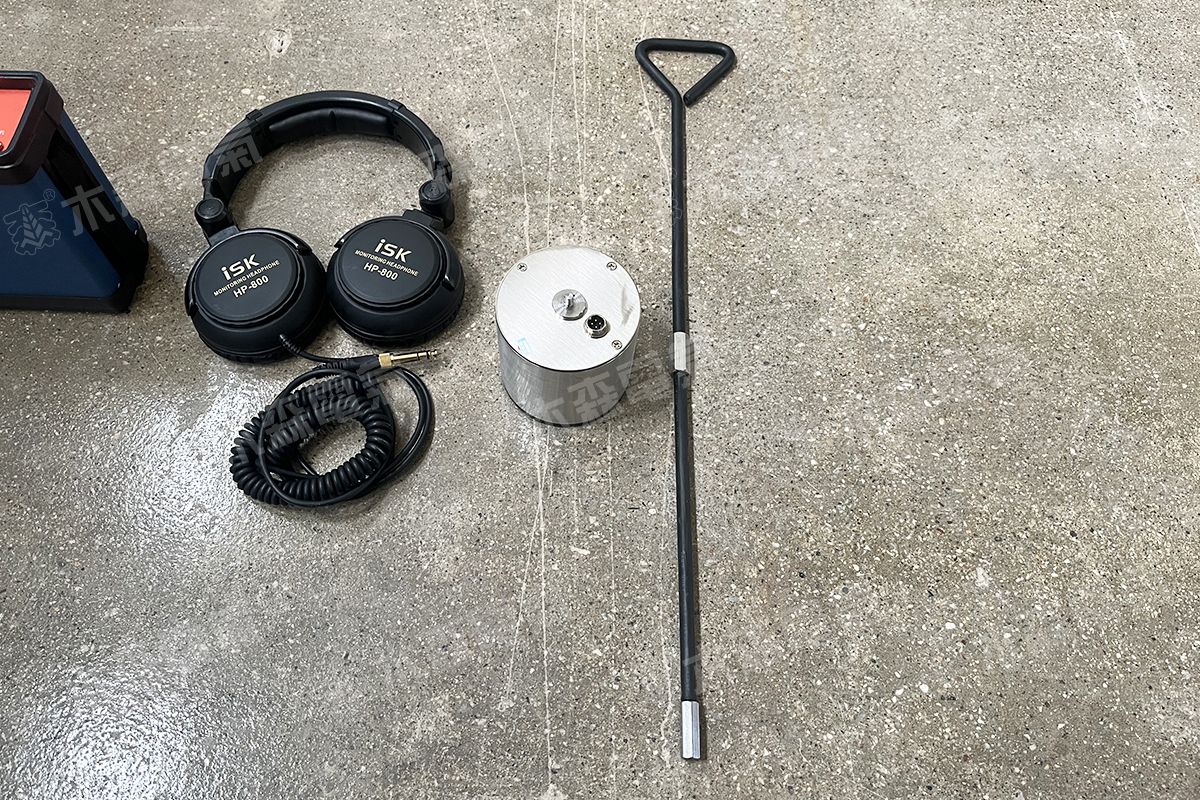

声波传感器 声波传感器探头换成15kHz电磁传感探头时,可作电缆路径和电缆埋设深度的精确探测

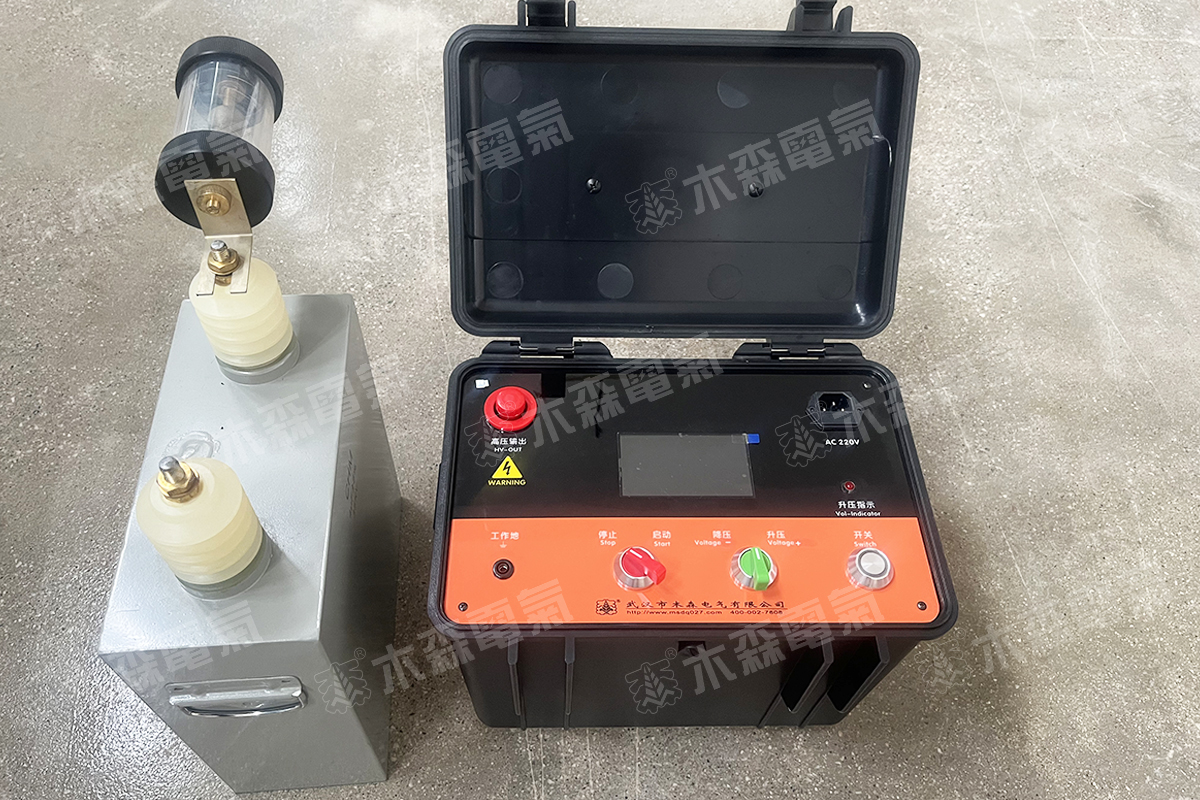

适用于35kV及以下电缆故障测试,是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置,广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点,电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。


输出电压 负直流0~32kV,连续可调

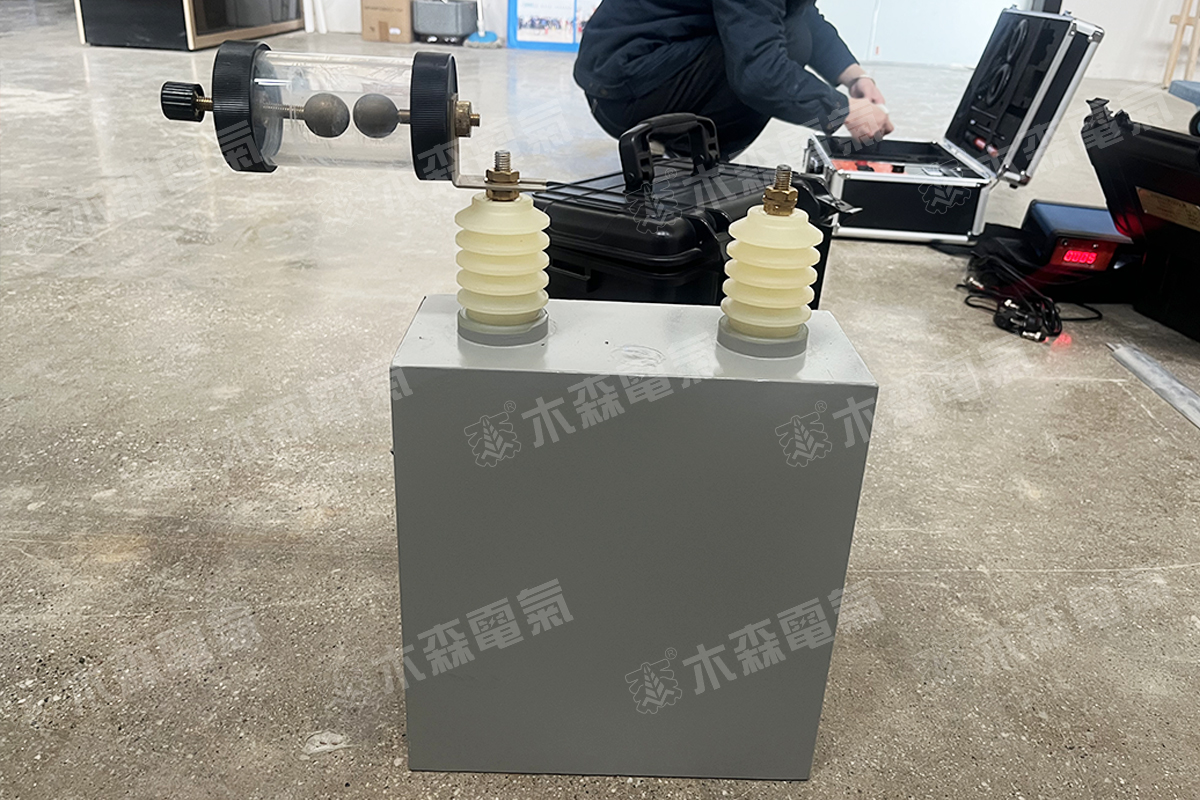

外接电容 2uF/30kV
冲击能量 1024J
放电频率 最小 3秒/次
显示误差 ≤±2%
显示方式 工业级4.3寸彩色液晶屏
显示信息 模拟表盘式实时显示输出高压、柱形条显示预设电压
数字显示工作电流、动态图标指示放电
工作电源 AC220V±10%,50Hz,可外置移动电源工作
工作温度 -10℃~50℃
相对湿度 ≤90%
输出功率 ≤1.5kVA
地线规格 专用组合接地线设计,采用一分四方式,完成系统接地
包装规格 采用工业级黑色安全防护箱,防护等级IP67
外形重量 L360mm×W265mm×H290mm,重量≤14.7kg

注:1.电缆故障测试系统产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。


产品参数

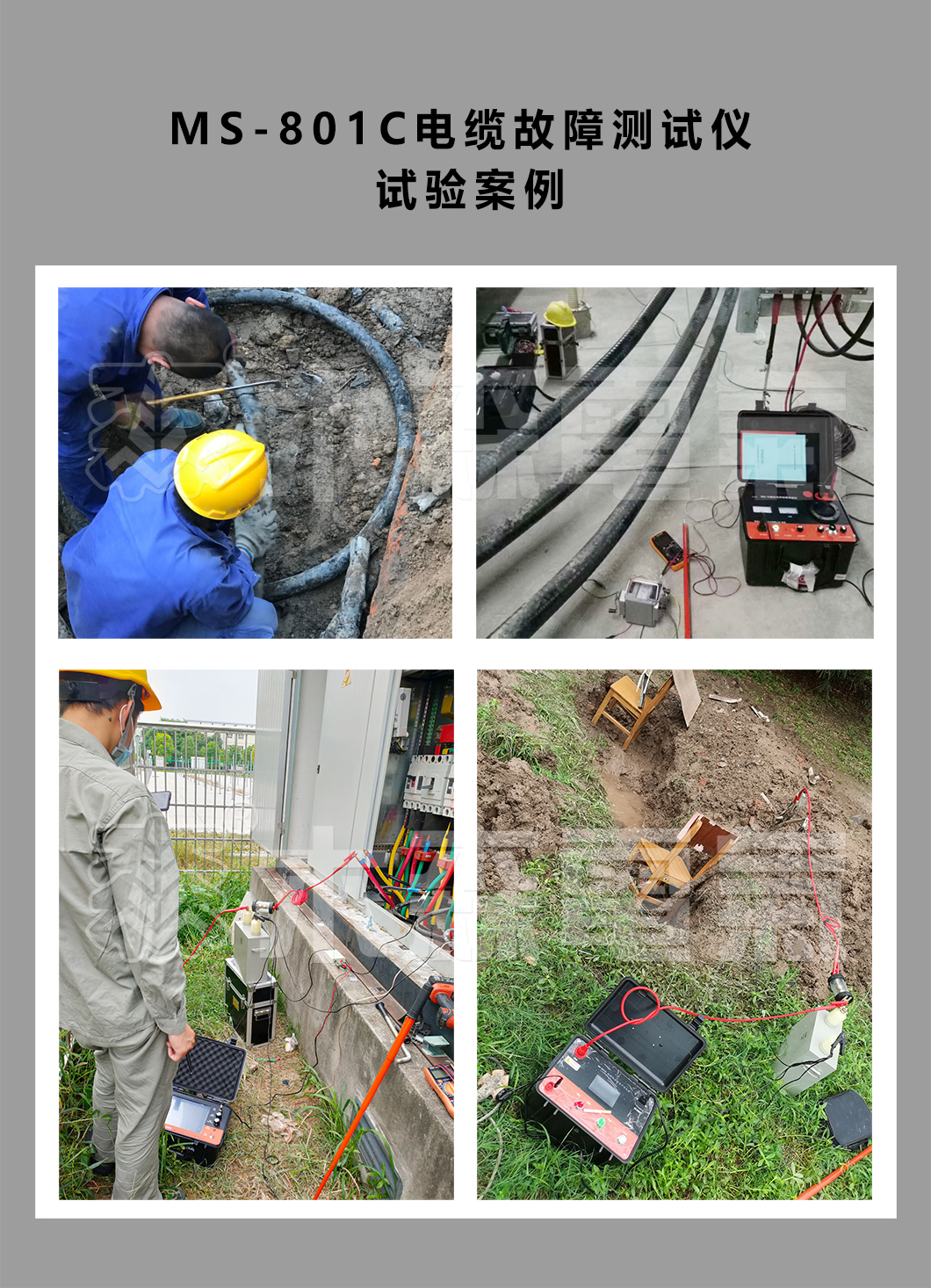

产品图集




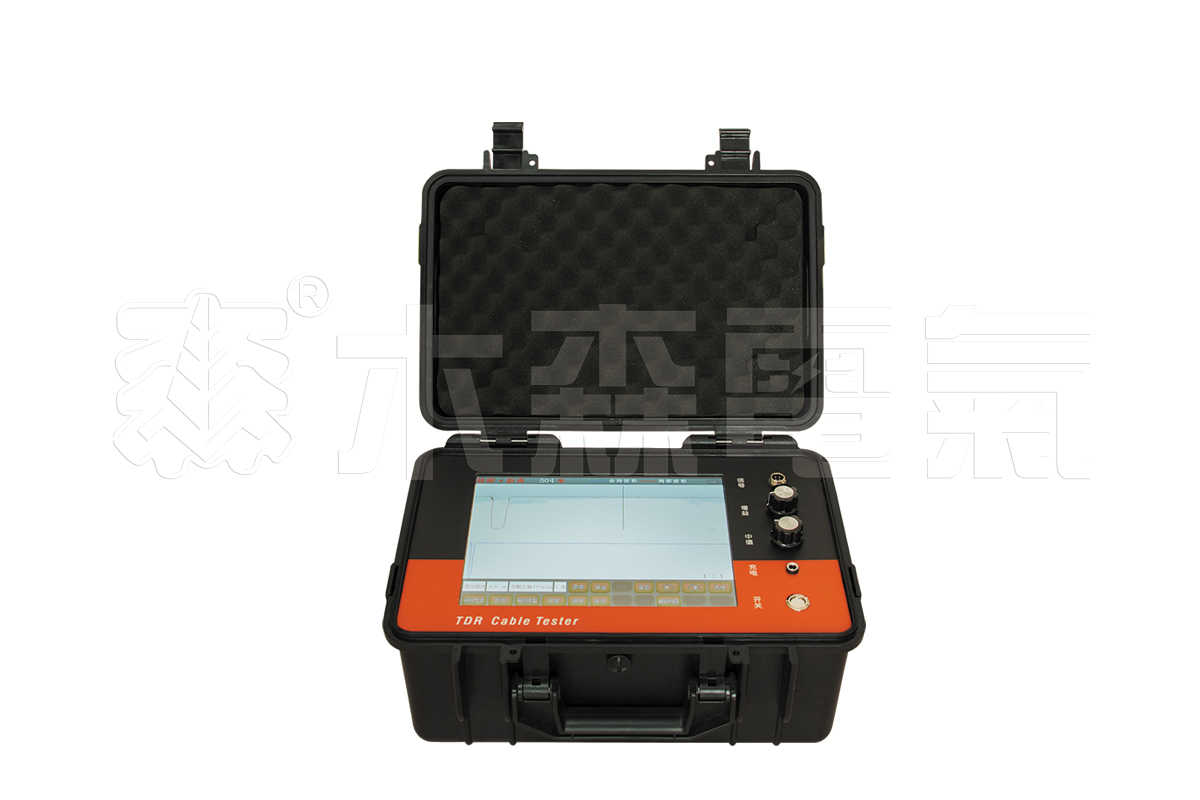

电缆故障测试仪

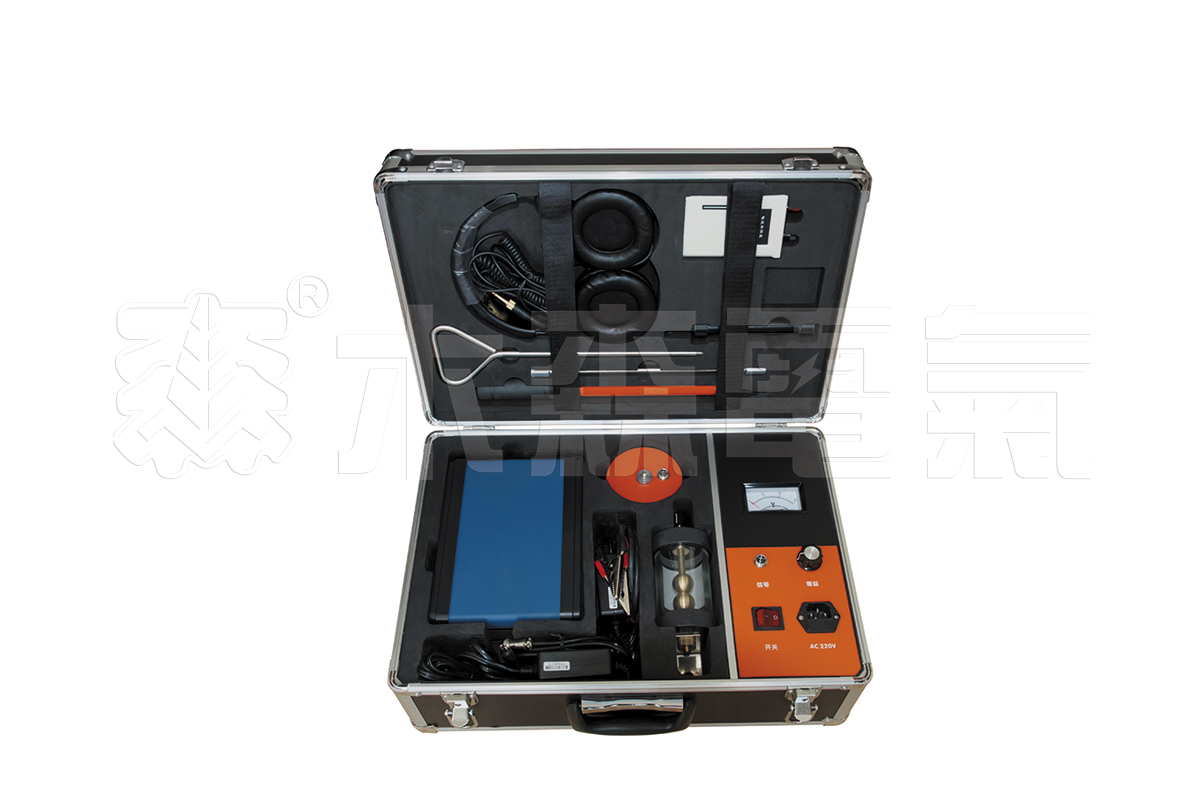

电缆路径仪定点仪
电缆路径查找信号发射器

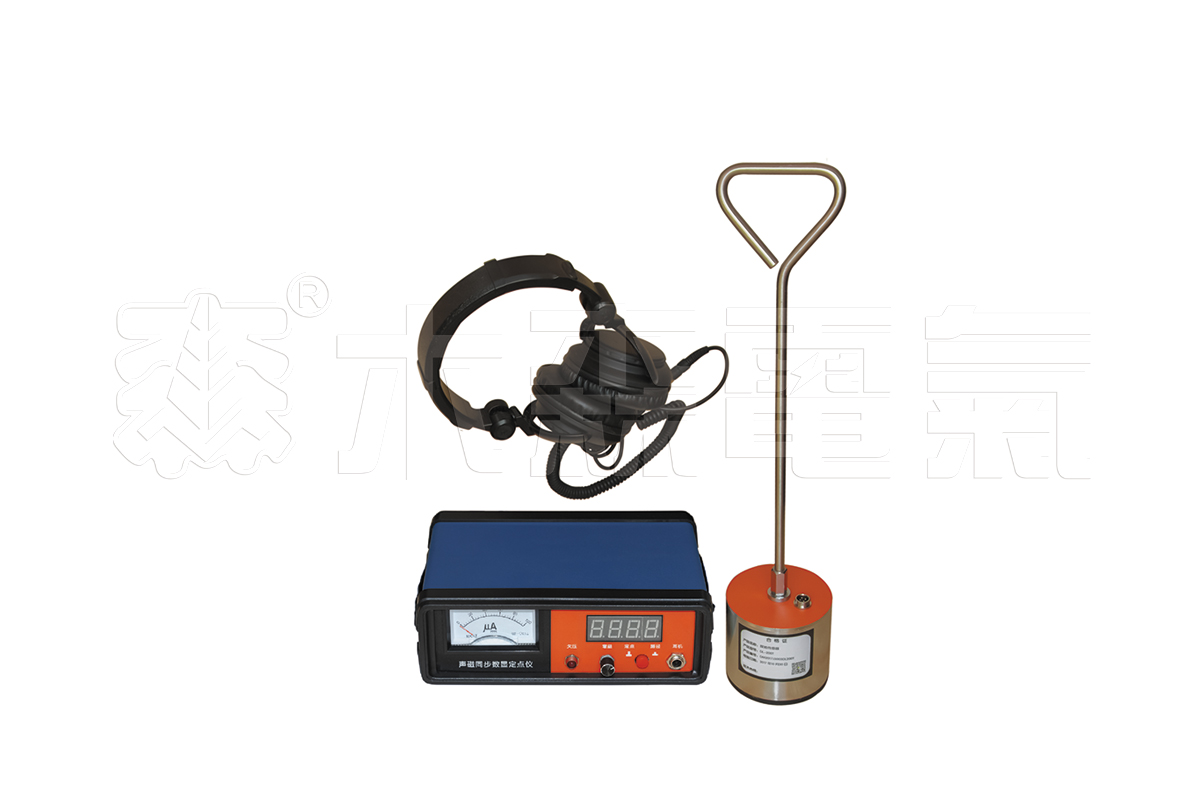

声磁同步数显定点仪
