【多次+试验变】MS-801H多次脉冲电缆故障测试仪

产品别称:

多次脉冲电缆故障测试系统,多次脉冲电缆故障仪器,多次脉冲电缆故障测试仪,多次脉冲电缆故障检测仪

参考标准:

产品特点:

用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试

产品说明书 产品证书 行业标准

解决方案 :

产品简介




电缆故障综合测试仪(多次脉冲电缆故障测试仪)是由测距主机和脉冲耦合单元组成,该产品是我公司在电力工业快速进步的契机下,根据行业发展和市场需求,研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试;还可以电波测速、测定线缆长度等,并可建立电缆档案以便日常维护管理。

采样方法 低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法
采样速率 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置 交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压 40kV及以下
波形分析 所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征,便于分析卡位
波形处理 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上
进行同屏对比和叠加对比,可自动判断故障距离

产品配合路径探测接收机(即下节详述的“声磁数显同步定点仪”)能可靠地探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。

输出功率 在负载电阻为10Ω时,输出功率大于30W,并且连续可调
工作频率 15kHz
工作方式 断续(重复周期1Hz/秒),等幅,调幅(调制频率400~1000Hz)等幅输出适合差拍式接收机
调幅输出适合直放式倍压检波接收机
保护功能 具有自动过热、过载保护功能,可连续工作8小时以上


产品用于埋地电绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

数显距离 最大500米,最小0.1米
误差 粗测误差小于10%,定点误差为零
电磁通道 电磁通道增益≥110dB  电磁通道接收机灵敏度≤5μV
声音通道 声音通道音频放大器增益≤120dB
声电同步 即现场定点时,数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次,并显示故障距离或满亮(500.0米)。同时,由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波,以便排除环境杂波干扰
声波传感器 声波传感器探头换成15kHz电磁传感探头时,可作电缆路径和电缆埋设深度的精确探测

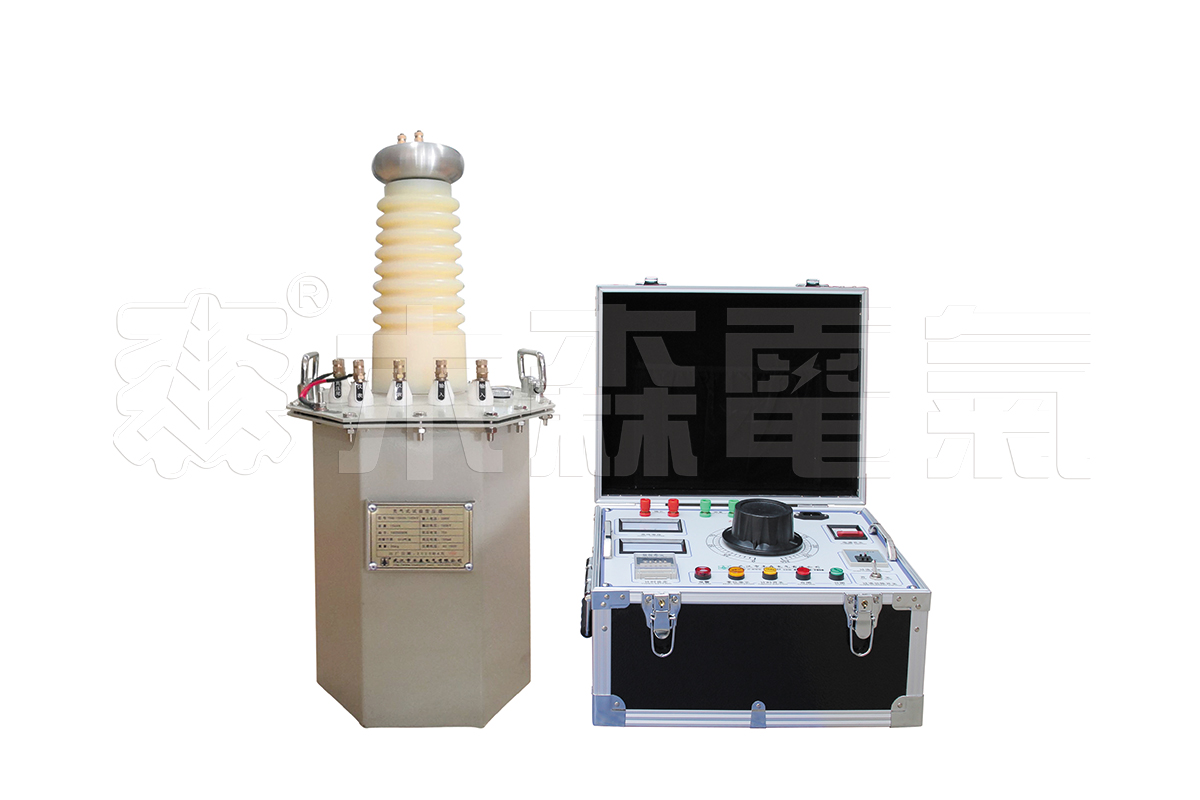

操作箱试验变压器(以下称“高压试验电源”)是由高压试验变压器和控制箱两部分组成。其性能优越、功能多,体积小,重量轻,使用可靠,外形美观,操作维修方便。


规格 容量(kVA) 高压输出电压(kV) 高压输出电流(mA) 低压输入 变比
V A
1.5kVA/50kV 1.5 50 30 200 7.5 500
3kVA/50kV 3 50 60 200 15 500
5kVA 5 50 100 200 25 500
5 100 50 200 1000
10kVA 10 50 200 220/380 50/26 500
10 100 100 200/380 1000

注:1.电缆故障测试系统产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

产品图集



电缆故障测试仪
多次脉冲电缆故障测试仪
脉冲信号耦合单元
脉冲信号耦合单元

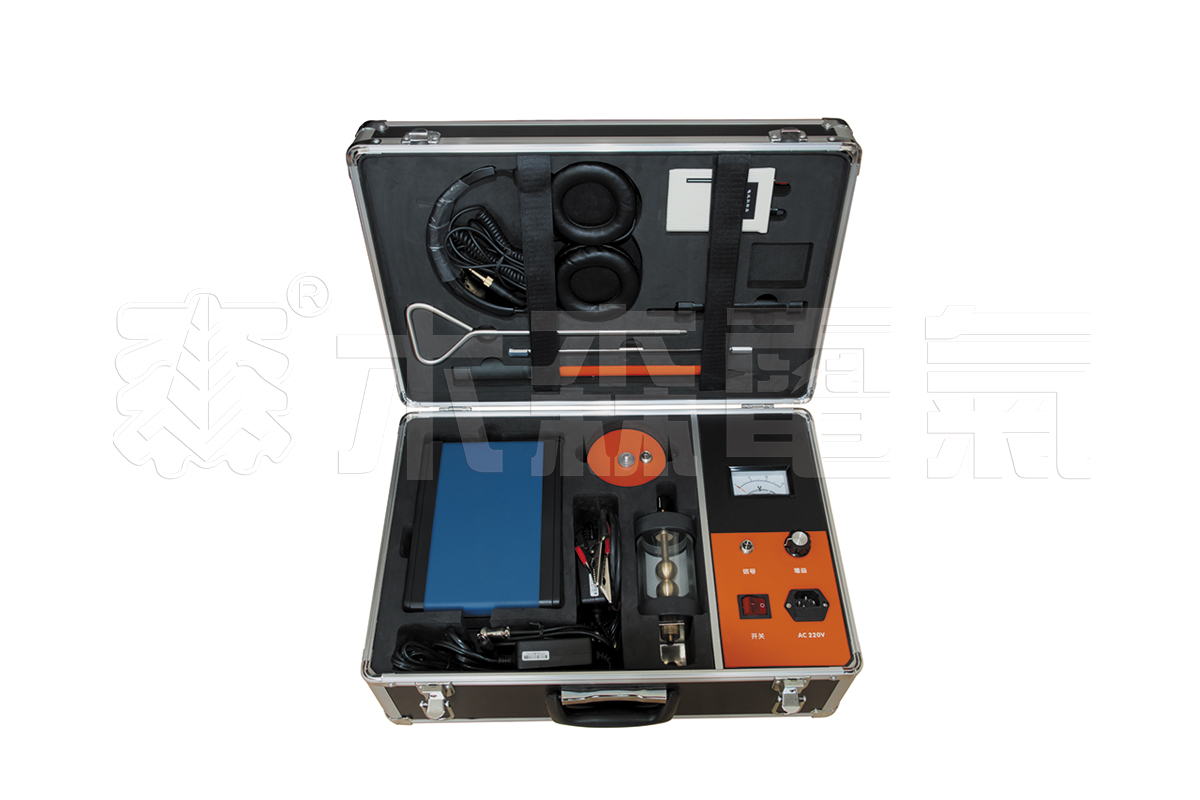

电缆路径查找信号发射器
