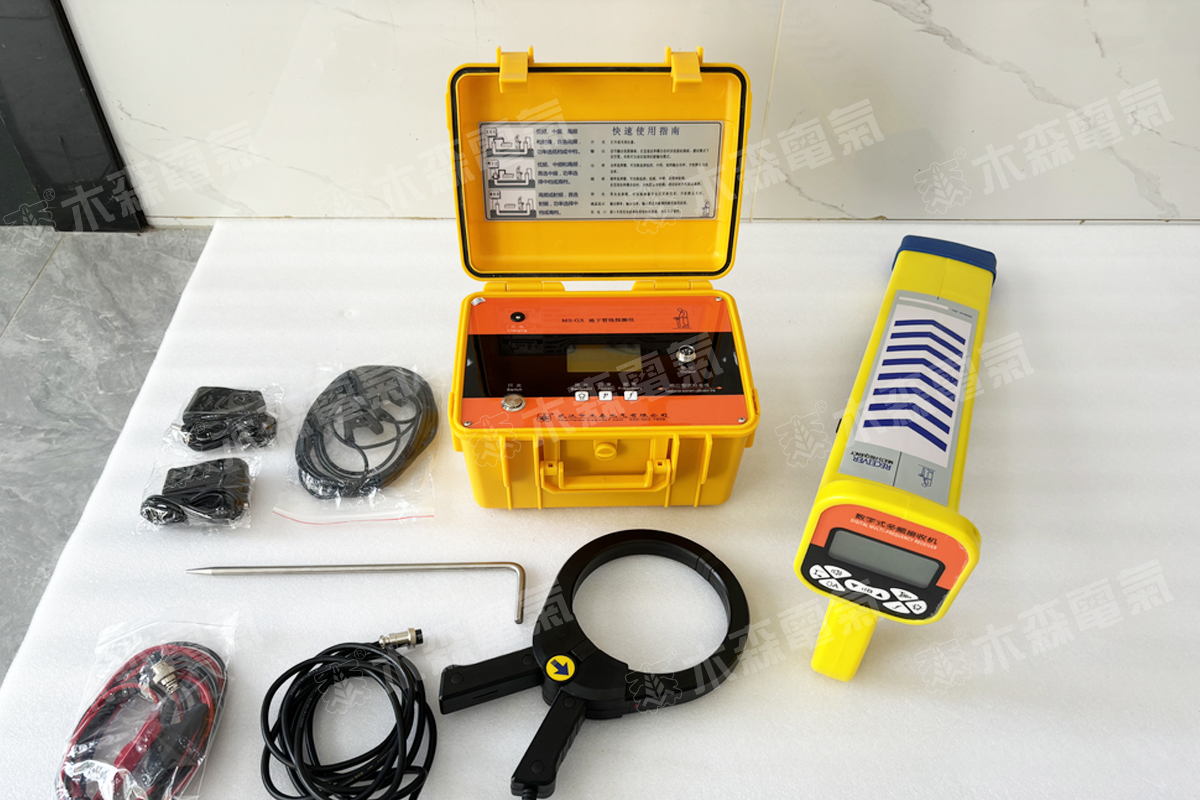

电缆路径仪定点仪

脉冲信号耦合单元

轻型高压信号产生电源

关于产品购买、技术维护等服务,欢迎致电!联系我们

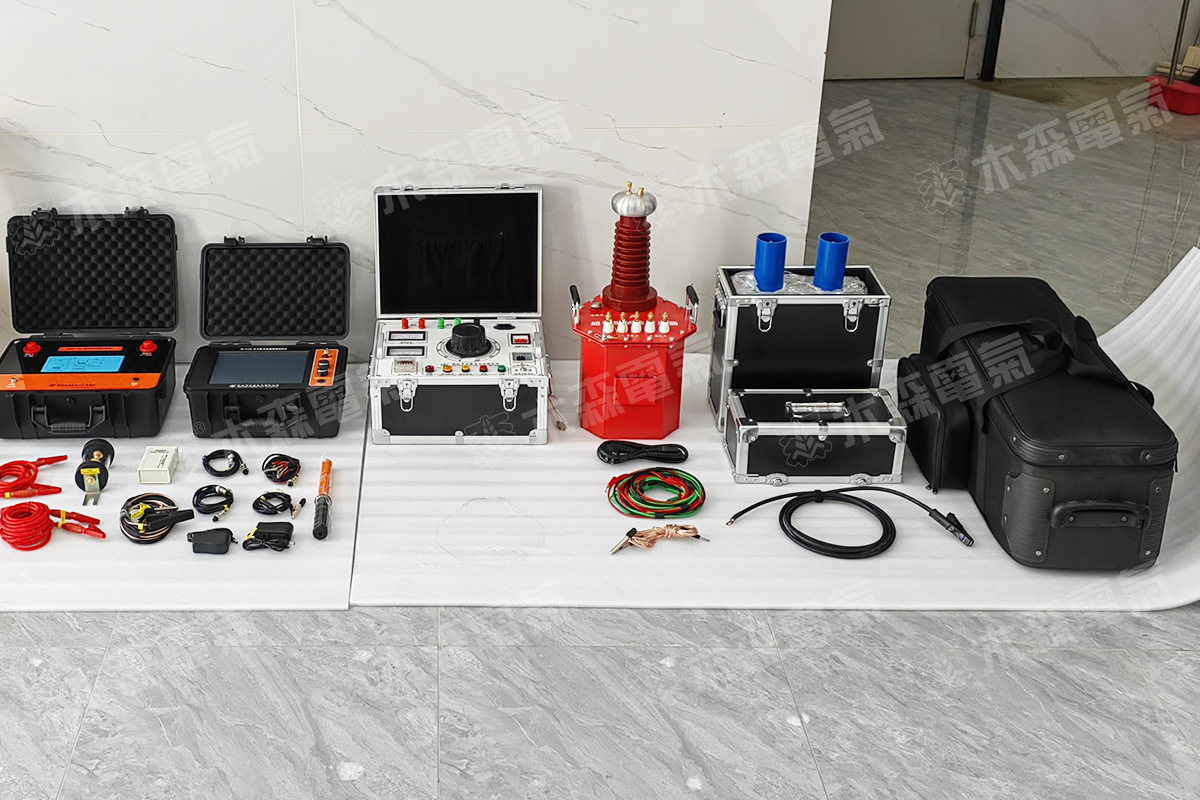

【多次+电源】MS-801I多次脉冲电缆故障系统

产品别称:

多次脉冲电缆故障测试系统,多次脉冲电缆故障仪器,多次脉冲电缆故障测试仪,多次脉冲电缆故障检测仪

参考标准:

产品特点:

于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试

产品说明书 产品证书 行业标准

解决方案 :

产品简介

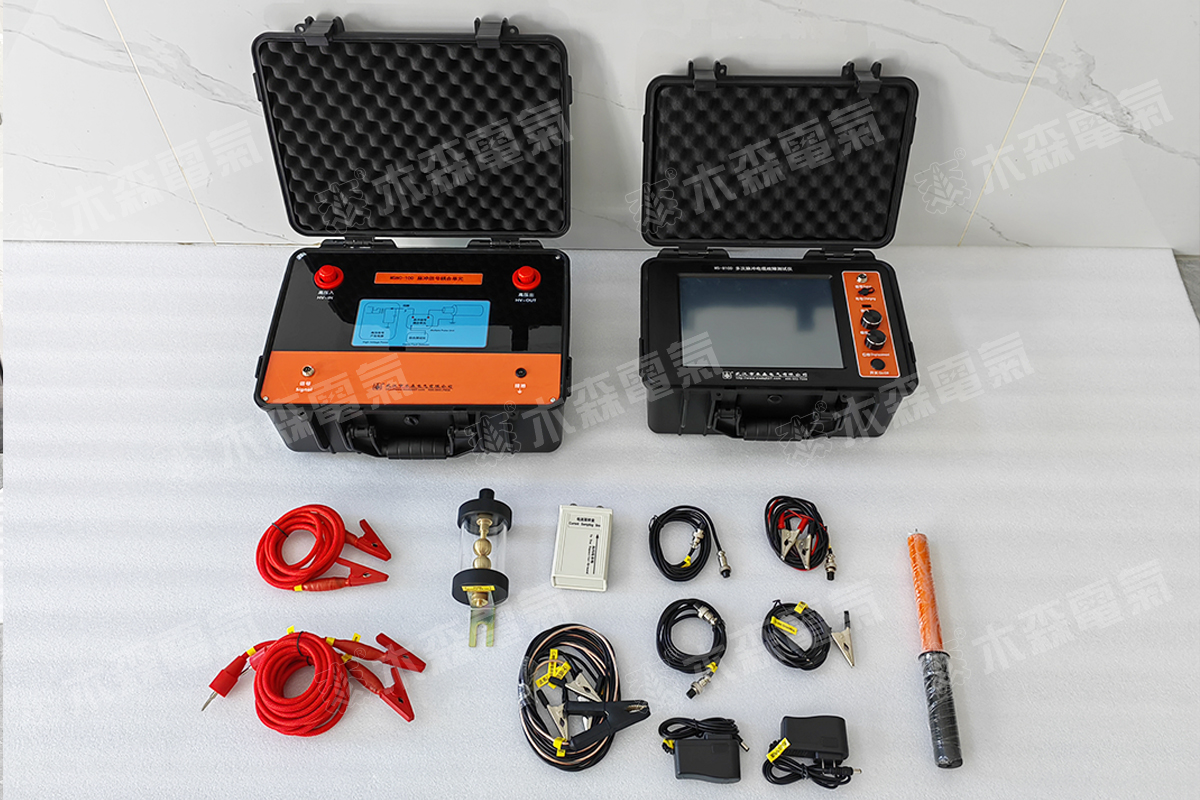

电缆故障综合测试仪(多次脉冲电缆故障测试仪)是由测距主机和脉冲耦合单元组成,该产品是我公司在电力工业快速进步的契机下,根据行业发展和市场需求,研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试;还可以电波测速、测定线缆长度等,并可建立电缆档案以便日常维护管理。

采样方法 低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法
采样速率 200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
脉冲宽度 0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
波速设置 交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
冲击高压 40kV及以下
波形分析 所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征,便于分析卡位
波形处理 能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上
进行同屏对比和叠加对比,可自动判断故障距离

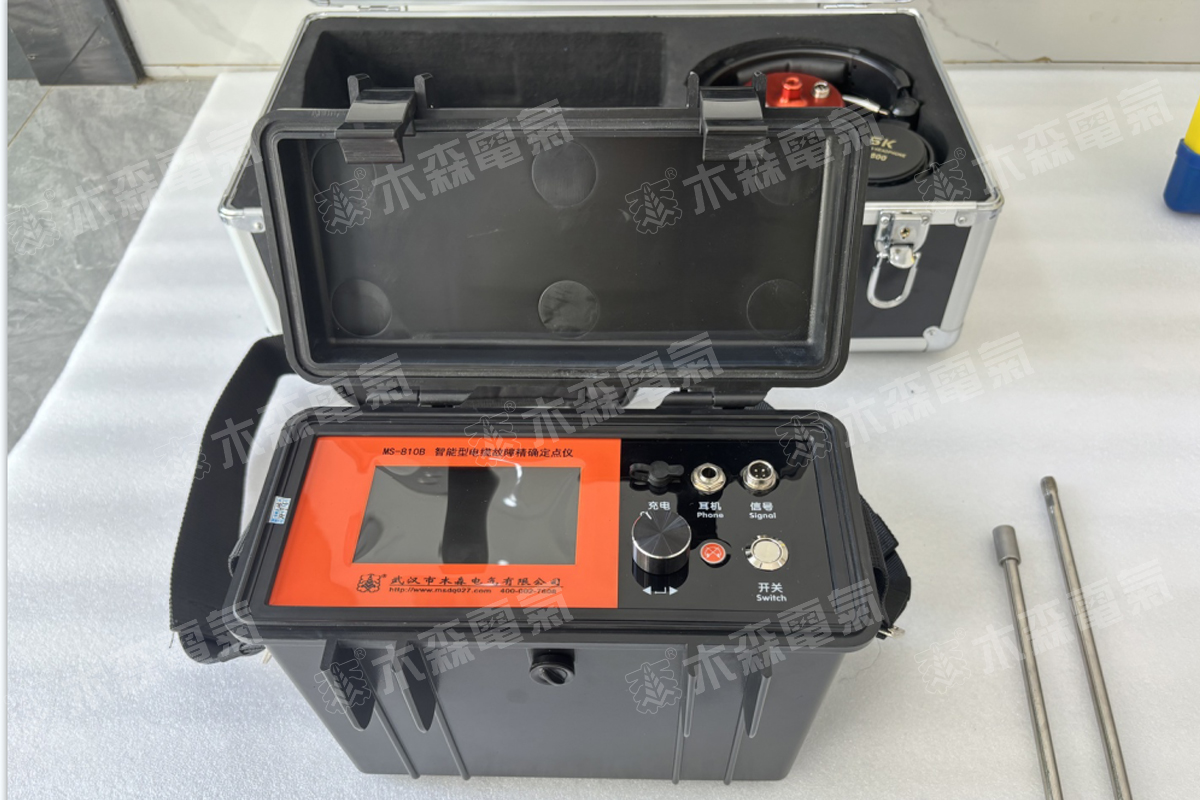

集放电声波显示、故障距离数字显示、具有高抗干扰性、高灵敏度的故障精确定点产品---智能型电缆故障精确定点仪。本产品基于声磁信号传递时间差法,采用高性能的数字滤波电路和低噪声设计相结合,声测法、磁场巡测法、声磁同步法相互比较和验证,更能保证定点的精确性和高效性。同时可根据环境的限制,选择多途径进行测试;具有闭音功能和直观的人机界面;超高的抗干扰能力和多种滤波频带,对各类电缆故障可精确、迅速地进行定点。

工作方法 声磁同步法、声测法、磁场巡测法
故障距离 最大检测距离范围为25m
数据处理 音频波形显示、故障距离数字显示
频率范围 100Hz~1500Hz  低通:100~400Hz 带通:150~600Hz 高通:200~1500Hz
音频测试 音频测试精度:10cm 音频波形显示:≤15m
电磁强度显示 矩形条显示,数字显示,最大值显示
信号增益 音频增益>110dB,电磁增益>104dB



适用于35kV及以下电缆故障测试,是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置,广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点,电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。


输出电压 负直流0~32kV,连续可调
外接电容 2uF/30kV
冲击能量 1024J
放电频率 最小 3秒/次
显示误差 ≤±2%
显示方式 工业级4.3寸彩色液晶屏
显示信息 模拟表盘式实时显示输出高压、柱形条显示预设电压
数字显示工作电流、动态图标指示放电
工作电源 AC220V±10%,50Hz,可外置移动电源工作
工作温度 -10℃~50℃
相对湿度 ≤90%
输出功率 ≤1.5kVA
地线规格 专用组合接地线设计,采用一分四方式,完成系统接地
包装规格 采用工业级黑色安全防护箱,防护等级IP67
外形重量 L360mm×W265mm×H290mm,重量≤14.7kg

注:1.多次脉冲电缆故障测试系统产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。


产品参数

产品图集

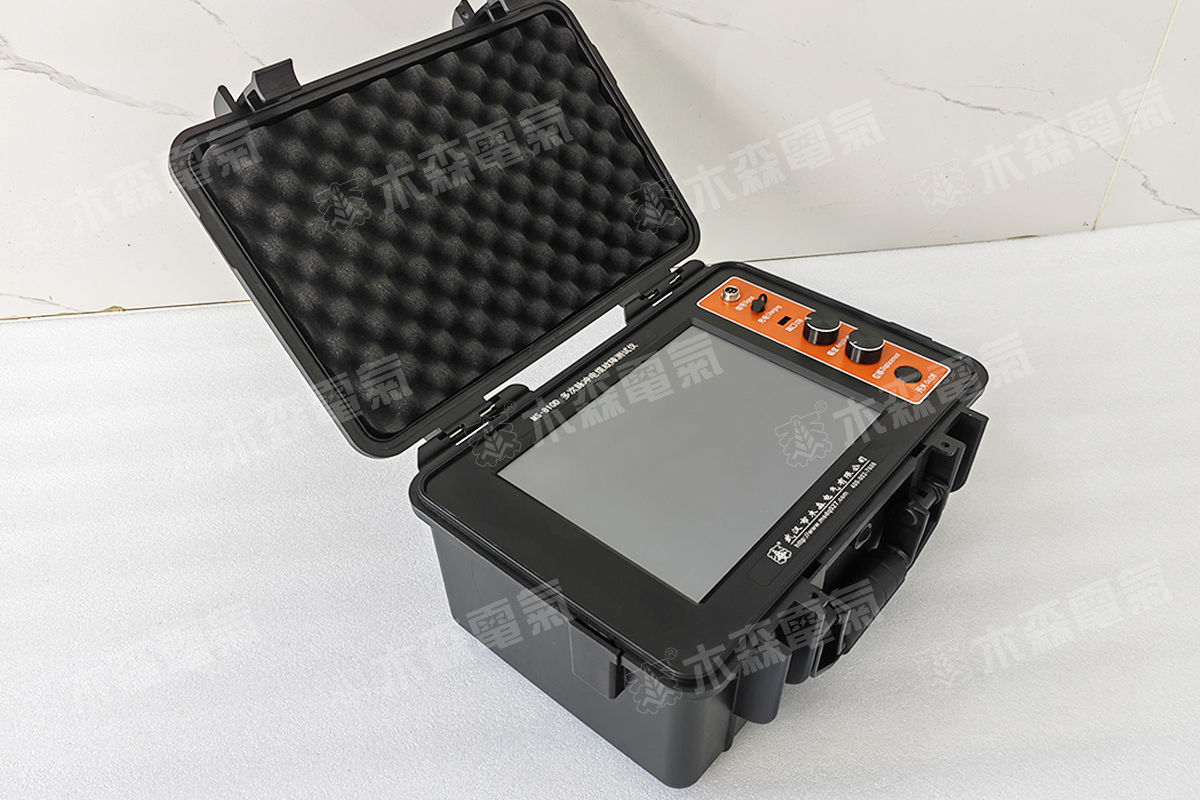

电缆故障测试仪
多次脉冲电缆故障测试仪

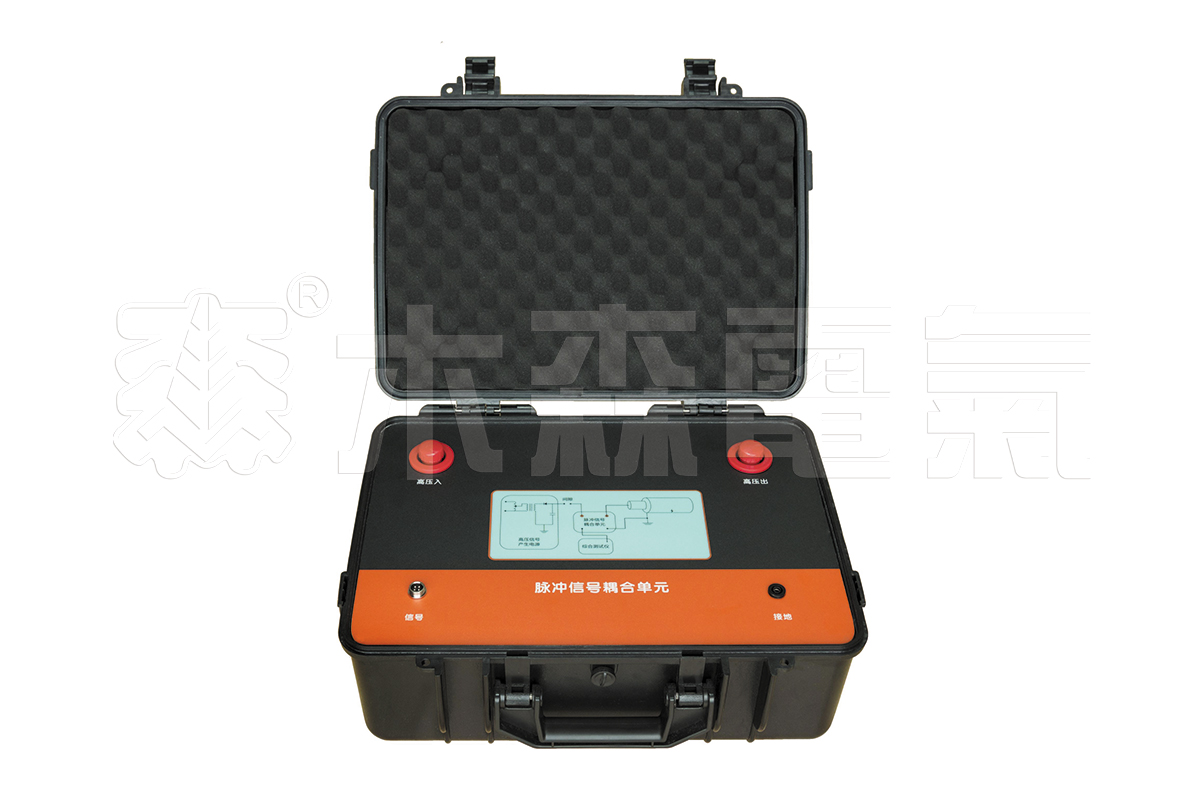

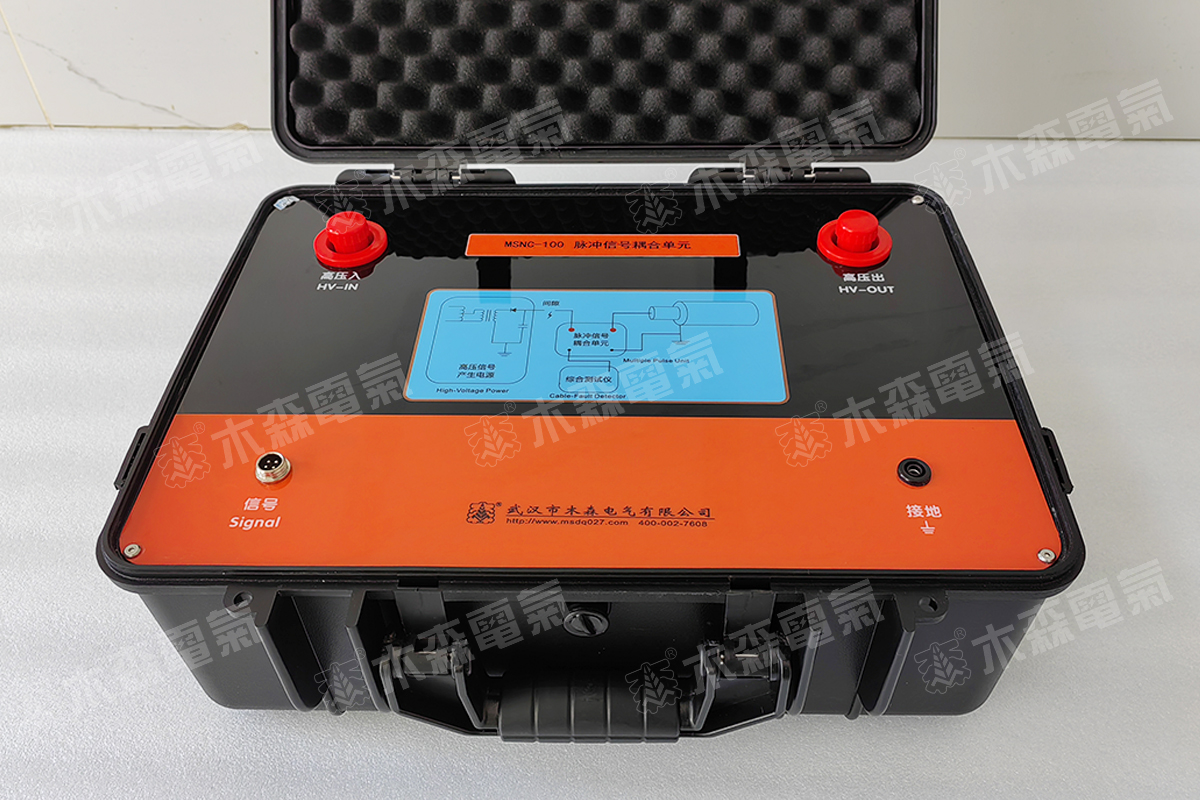

脉冲信号耦合单元
脉冲信号耦合单元

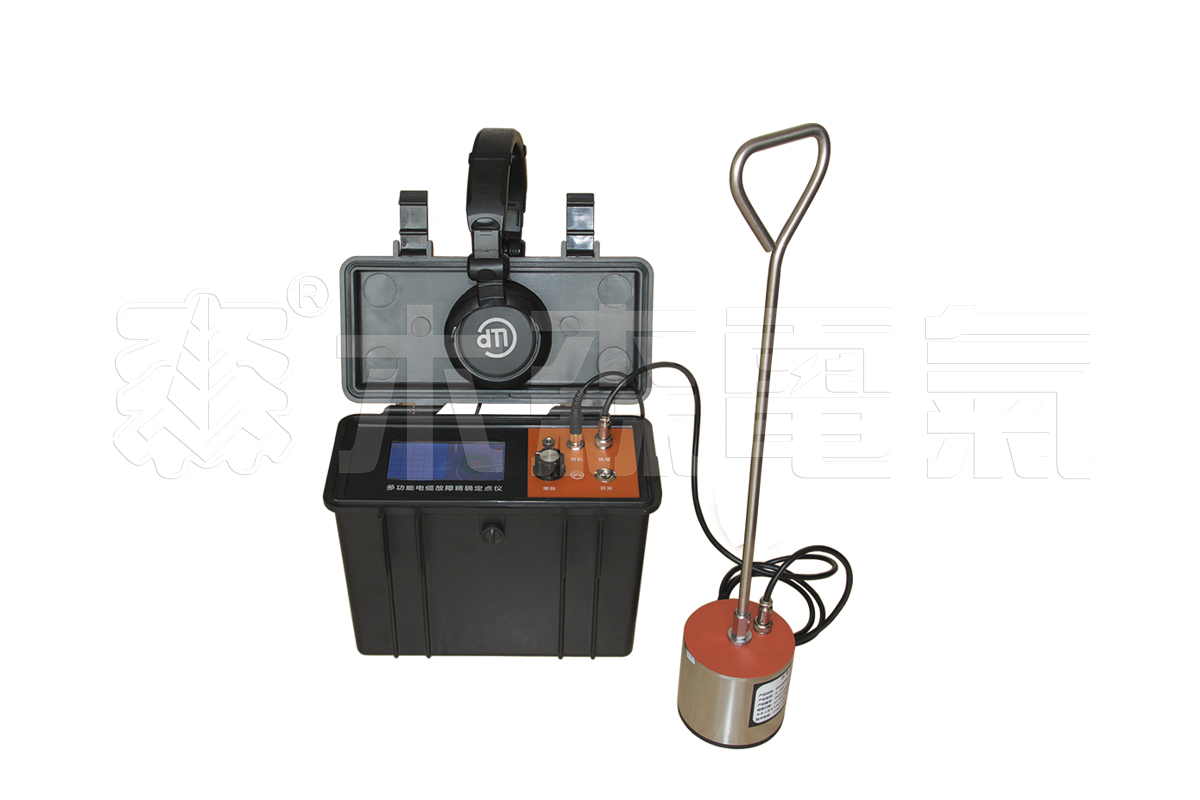

电缆故障精确定点仪
电缆故障精确定点仪

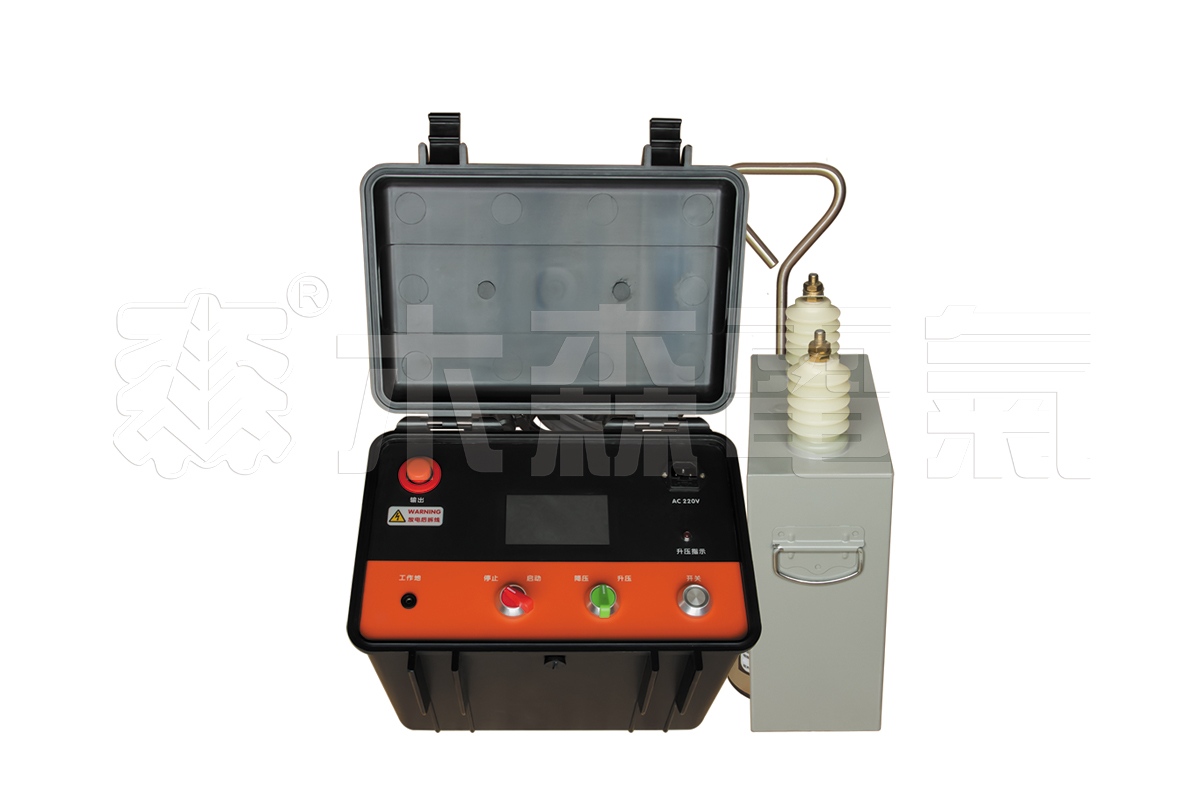

轻型高压信号产生电源
