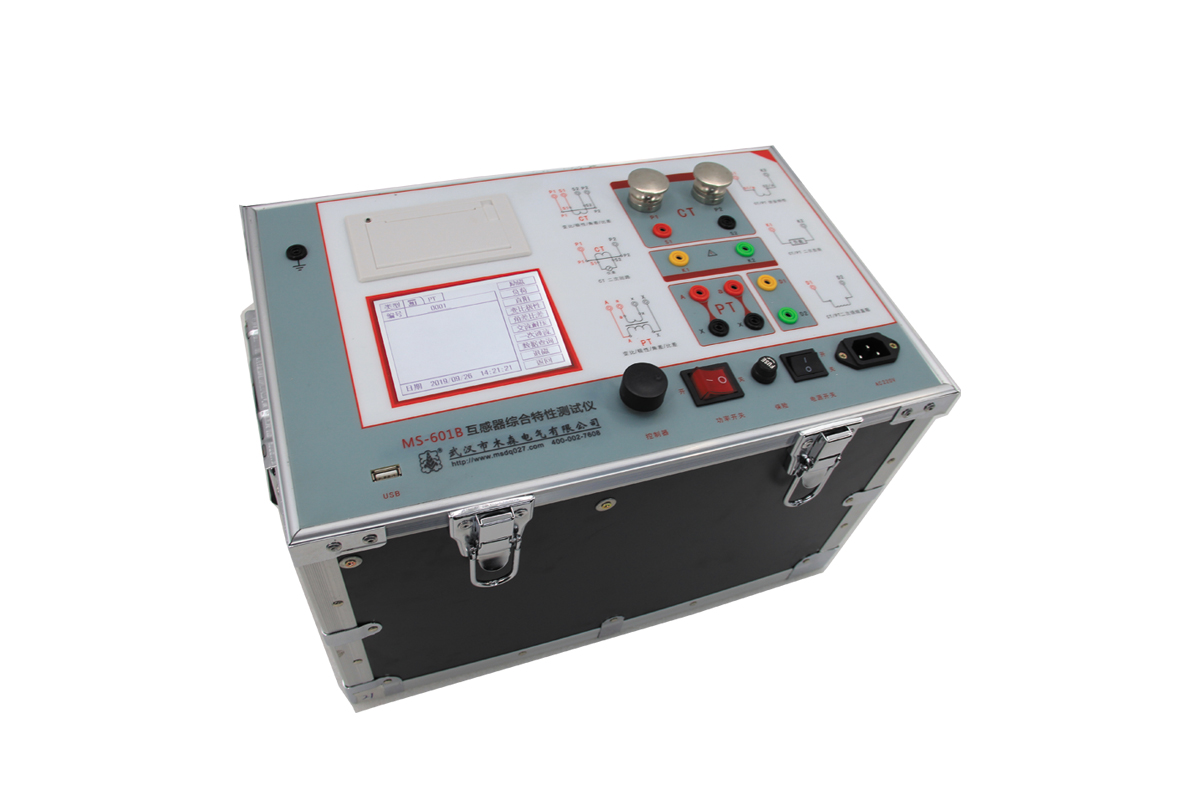

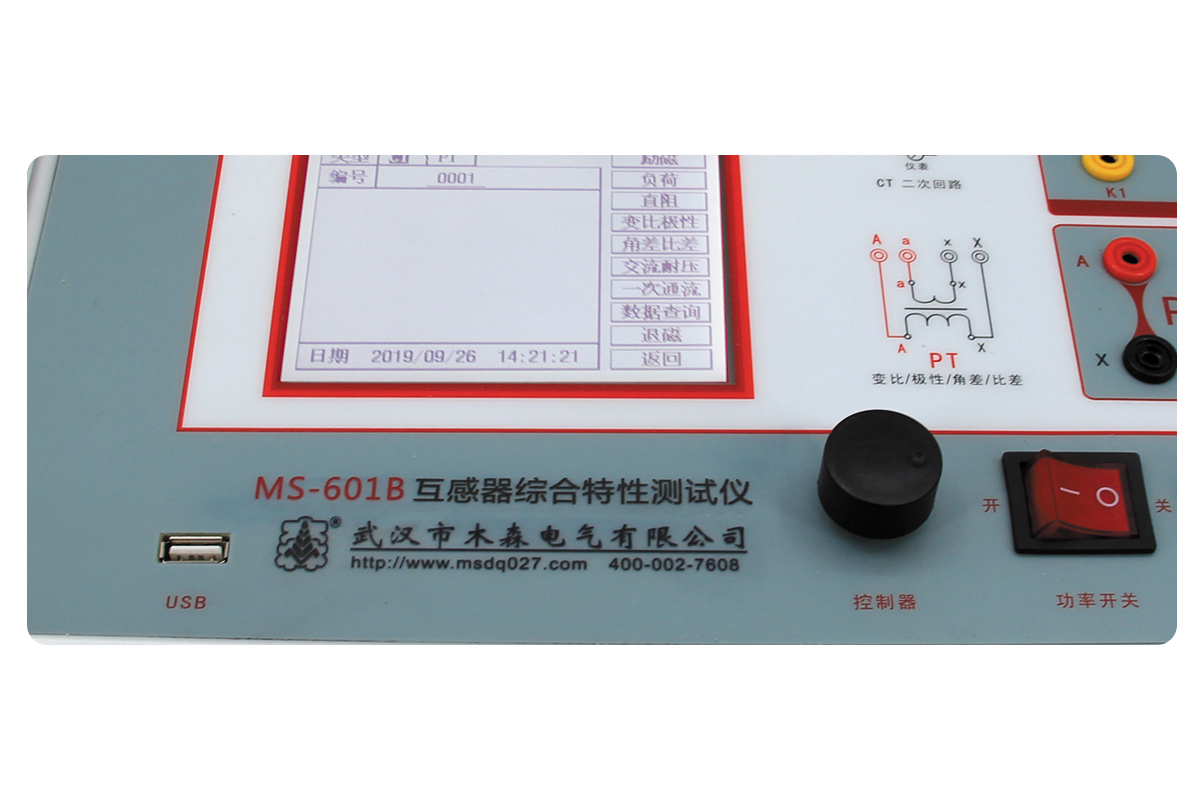

MS-601B电气测量仪器-互感器特性测试仪

产品别称:

四级承试试验设备-电气测量仪器-互感器伏安特性测试仪

参考标准:

DLT 596-2021 电力设备预防性试验规程

产品特点:

适用于各类CT/PT的测试(含套管CT、暂态CT、GIS组合CT)

产品说明书 产品证书 行业标准

解决方案 :

产品简介



CT(保护类、计量类) PT
伏安特性(励磁特性)曲线 伏安特性(励磁特性)曲线
自动给出拐点值 自动给出拐点值
自动给出5%和10%的误差曲线 变比测量
变比测量 极性判断
比差测量 比差测量
相位(角差)测量 相位(角差)测量
极性判断 交流耐压测试
一次通流测试 二次负荷测试
交流耐压测试 二次绕组测试
二次负荷测试 铁心退磁
二次绕组测试
 铁心退磁

注:1.互感器综合特性测试仪产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
    2.了解更多木森产品信息请进入 产品中心,服务热线:400-002-7608。

产品参数

项     参    数
工作电源 AC220V±10% 、50Hz
设备输出 0~1000Vrms, 5Arms(20A峰值)
注:0~5A为真实值,大于5A~20A为计算值
大电流输出 0~1000A
励磁精度 ≤0.5%(0.2%*读数+0.3%*量程)
二次绕组
电阻测量
范围 0.1~300Ω
精度 ≤0.5%(0.2%*读数+0.3%*量程)
二次实际
负荷测量
范围 5~1000VA
精度 ≤0.5%(0.2%*读数+0.3%*量程)±0.1VA
相位测量
(角差)
精度 ±4min
分辨率 0.1min
比差 精度 0.05%
CT
变比测量
范围 ≤25000A/5A(5000A/1A)
精度 ≤0.5%
PT
变比测量
范围 ≤500KV
精度 ≤0.5%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量 尺寸:410mm × 260mm × 340mm ,  重量:≤22Kg
