MSB串联谐振变频电源

产品别称:

串联谐振变频电源,串联谐振变频源,谐振变频电源,变频串联谐振变频电源

参考标准:

产品特点:

装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能
装置具有三种工作模式:全自动模式、手动模式、 自动调谐手动升压模式

产品说明书 产品证书 产品视频

产品简介

变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。我司的串联谐振变频电源有效抗干扰,强电场干扰下,测量精度与控制保护满足要求,稳定度高,数据准确,具有保护功能,被试品闪络动作保护。

串联谐振试验装置变频电源特点:
1 、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能。
2 、设备重量和体积为普通试验装置的 1/10-1/30 。试验所需的电源功率只有 试验容量的 1/Q。
3 、装置具有三种工作模式:全自动模式、手动模式、 自动调谐手动升压模 .
4、存储和打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5 、装置自动扫频时频率起点可以在规定范围内任意设定。
6 、DSP 平台技术,根据用户需要增减功能和升级,人机交换界面更为人性 化。
7 、改善输出电压的波形。
8 、防止大的短路电流烧伤故障点。
9 、不会出现任何恢复过电压。
10、采用超大彩屏变频电源,在强电场干扰下具备有效的抗干扰功能,测量 精度与控制保护满足要求,稳定度高,测试数据准确,具备闪络保护功能,多种 工作模式,中英文程序任意切换。


变频串联谐振耐压试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。是运用串联谐振原理设计的最新型交流耐压试验设备。传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差。相比,变频串联谐振试验装置(体积与重量约为传统试验变压器的1/10~1/30)体积小,重量轻,易搬动,而且是分件式设计,便于根据现场需求灵活配置电抗器的个数,大大降低了劳动强度,提高工作效率。
变频串联谐振耐压试验装置试验主要用于以下方面:
1、6kV-500kV高压交联电缆的交流耐压试验
2、6kV-500kV变压器的工频耐压试验
3、GIS和SF6开关的交流耐压试验
4、发电机的交流耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验。

变频源 输入电压 输出最大电流 输出电流 输出电压 尺寸
5.5kW 三相AC380V/50Hz 8.36A 13.75A 0-400V 350*275*310mm
7.5kW 三相AC380V/50Hz 11.4A 18.75A 0-400V 350*275*310mm
11kW 三相AC380V/50Hz 11.4A 16.7A 0-400V 420*320*320mm
15kW 三相AC380V/50Hz 16.7A 22.8A 0-400V 420*320*320mm
22kW 三相AC380V/50Hz 22.8A 33.4A 0-400V 420*320*320mm
30kW 三相AC380V/50Hz 45.58A 75A 0-400V 520*400*440mm
37kW 三相AC380V/50Hz 56.22A 92.5A 0-400V 520*400*440mm
45kW 三相AC380V/50Hz 68.A 112.A 0-400V 670*510*670mm
55kW 三相AC380V/50Hz 83A 137A 0-400V 670*510*670mm
75kW 三相AC380V/50Hz 113A 187A 0-400V 670*510*670mm
132kW 三相AC380V/50Hz 200A 330A 0-400V 700*600*1300mm
220kW 三相AC380V/50Hz 334A 550A 0-400V 790*790*1620mm

产品参数



串联谐振变频电源
串联谐振变频电源
串联谐振变频电源
串联谐振变频电源

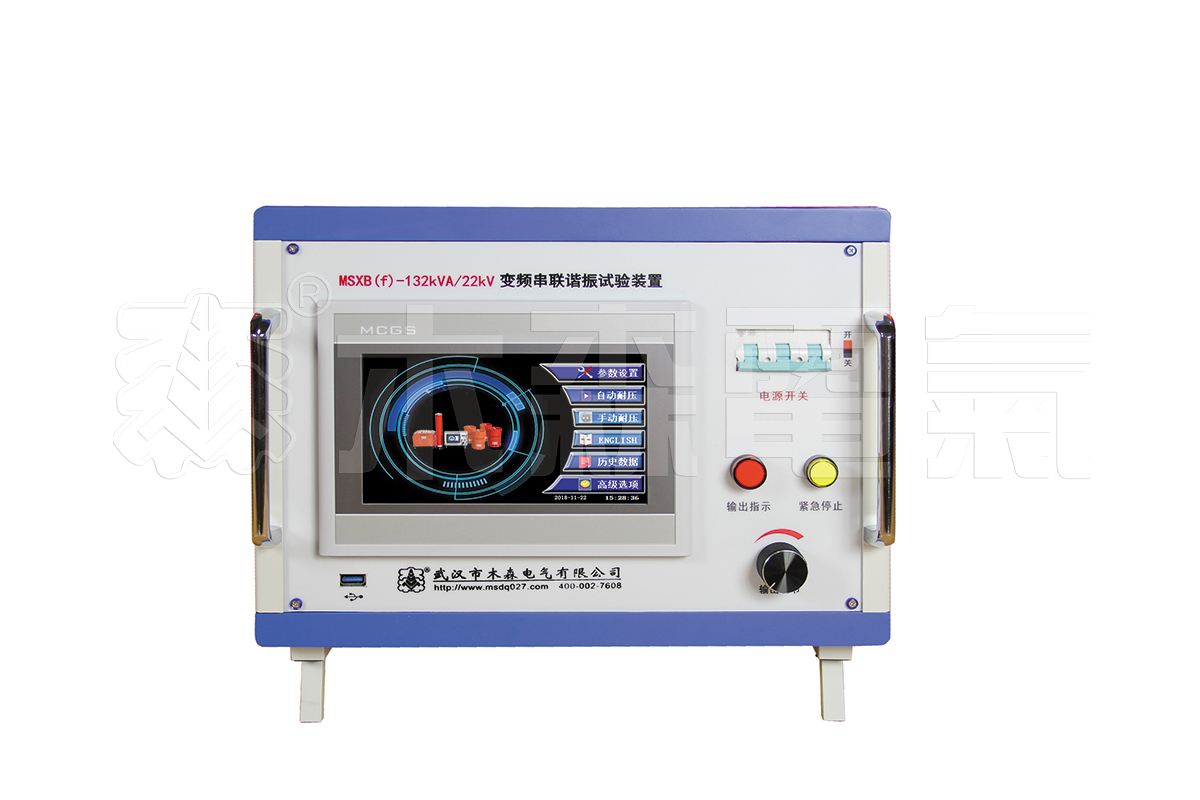

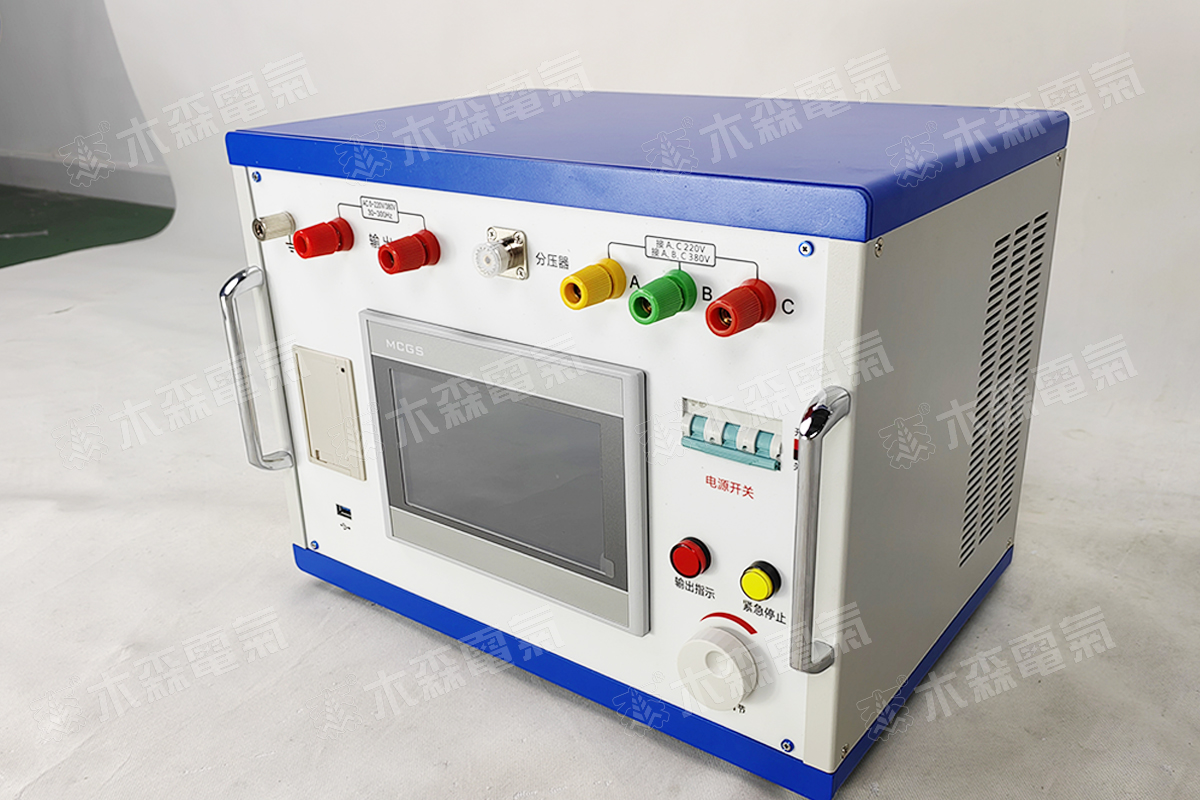

 5.5/7.5kW变频电源
输入电压:三相380V/50Hz
输出最大电流:8.36A/11.4A
输出电流:13.75A/18.75A
输出电压:0-400V

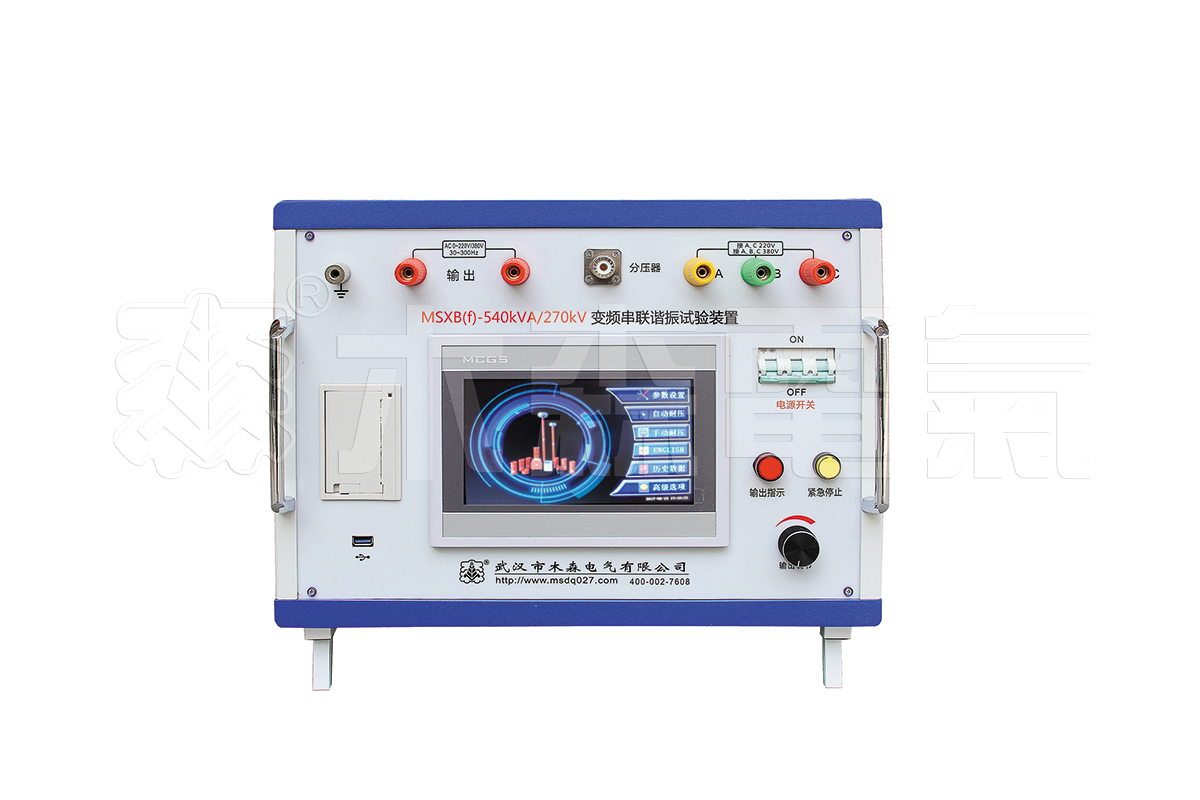

  11/15/37kW变频电源
输入电压:三相380V/50Hz
输出最大电流:11.4A/16.7A/22.8A
输出电流:16.7A/22.8A/33.4A
输出电压:0-400V

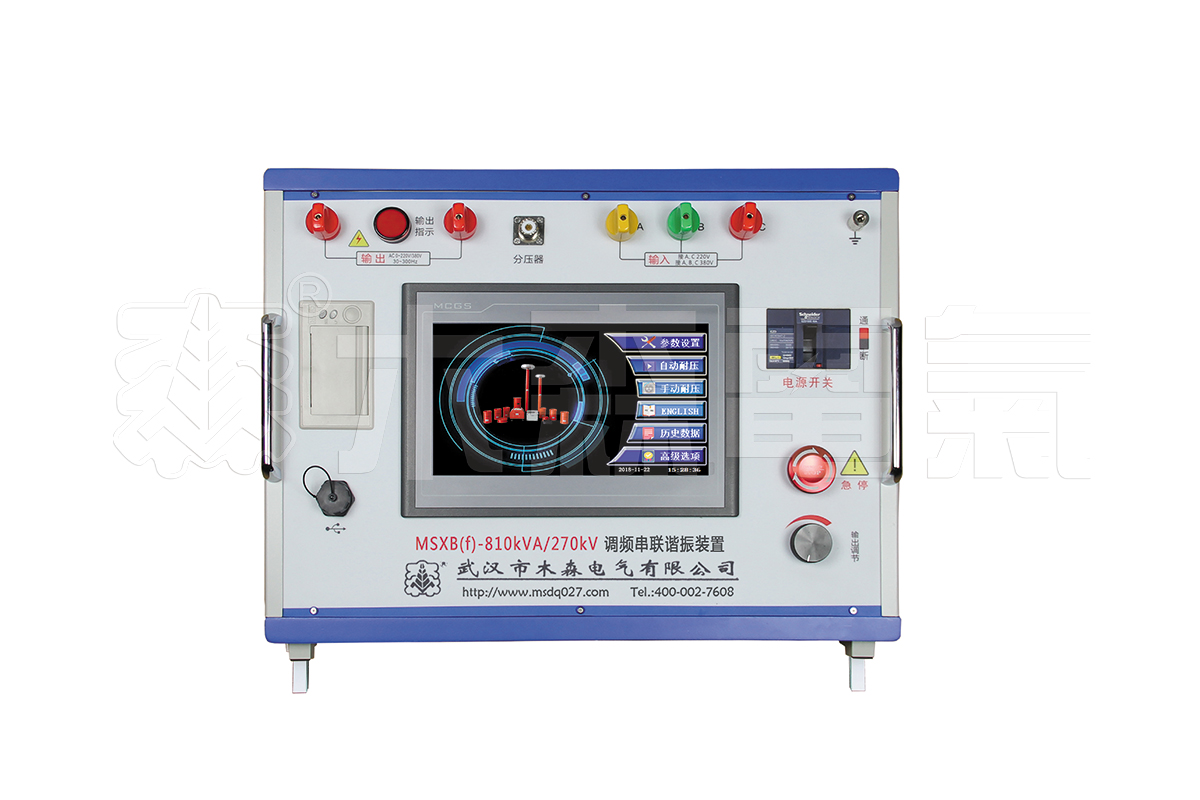

30/37kW变频电源
输入电压:三相380V/50Hz
输出最大电流:45.58A/56.22A
输出电流:75A/92.5A
输出电压:0-400V

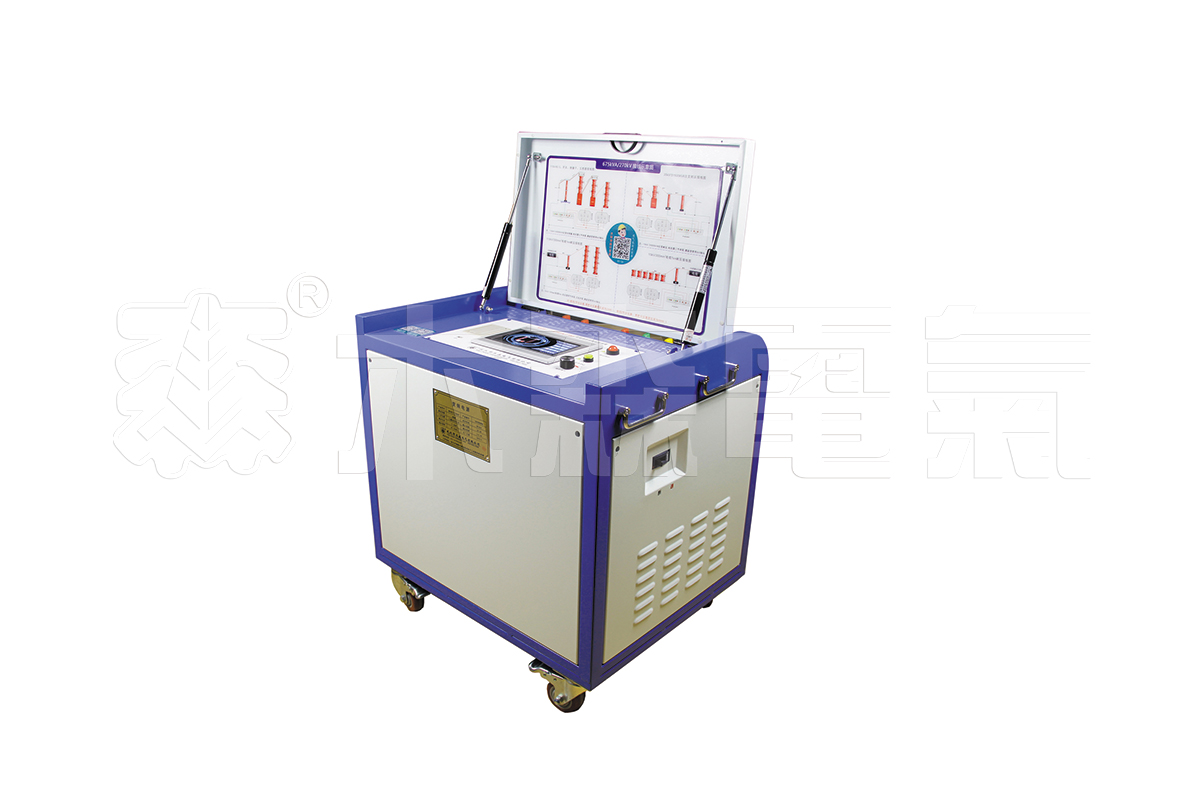

45/55/75kW变频电源
输入电压:三相380V/50Hz
输出最大电流:68A/83A/113A
输出电流:112A/137A/187A
输出电压:0-400V
变频电源
变频电源

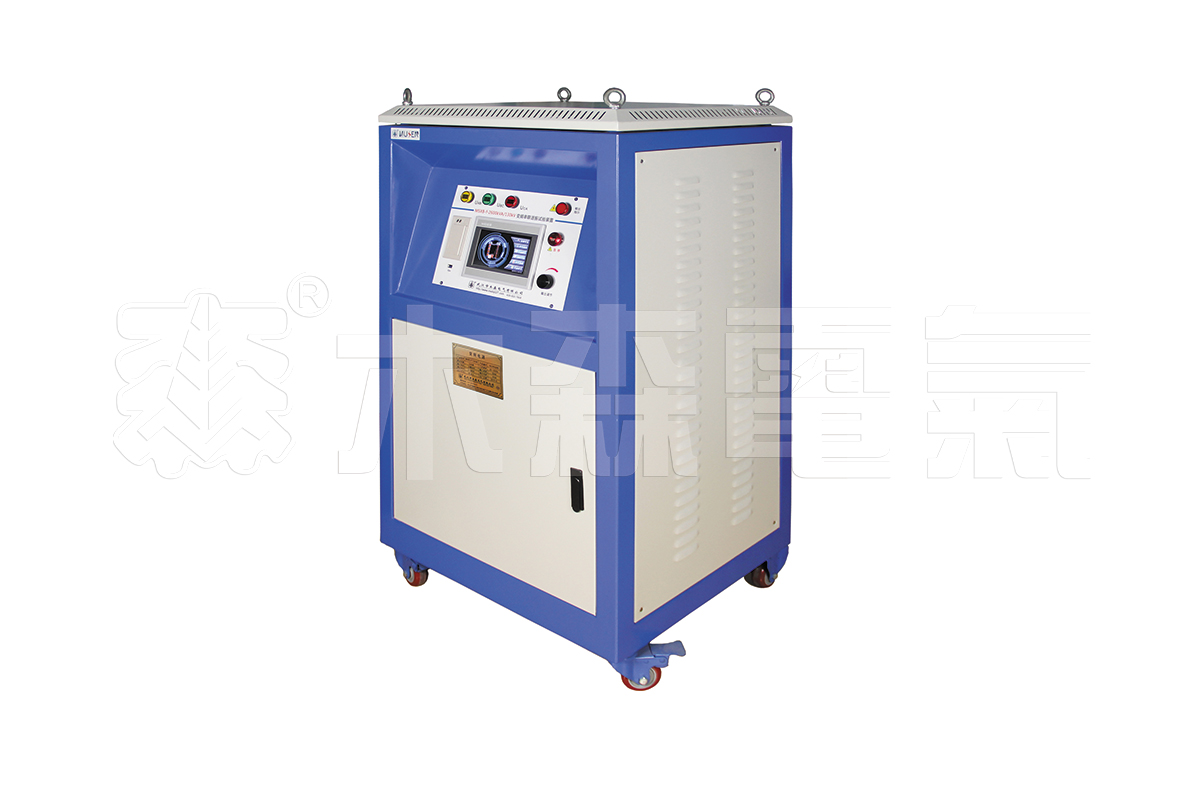

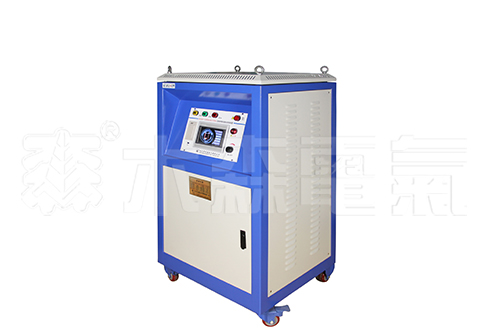

132kW变频电源
输入电压:三相380V/50Hz
输出最大电流:200AA
输出电流:300A
输出电压:0-400V

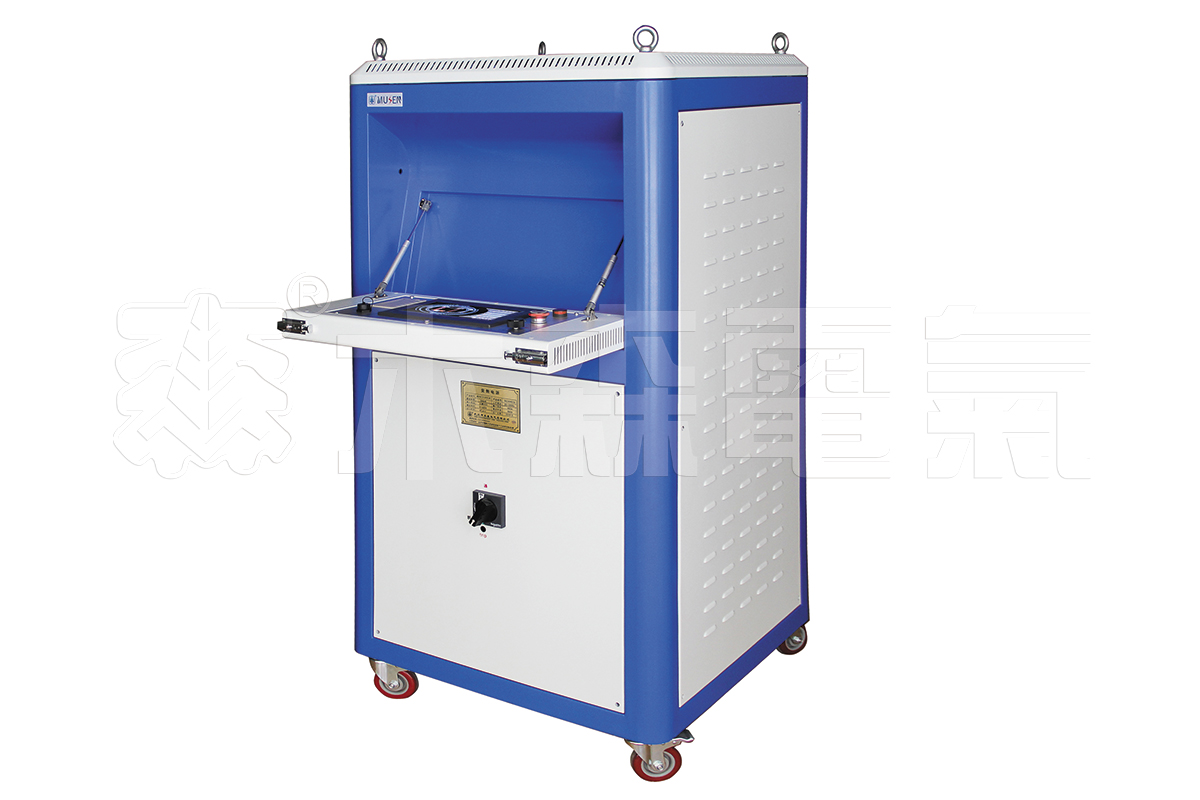

220kW变频电源
输入电压:三相380V/50Hz
输出最大电流:334A
输出电流:500A
输出电压:0-400V


产品图集

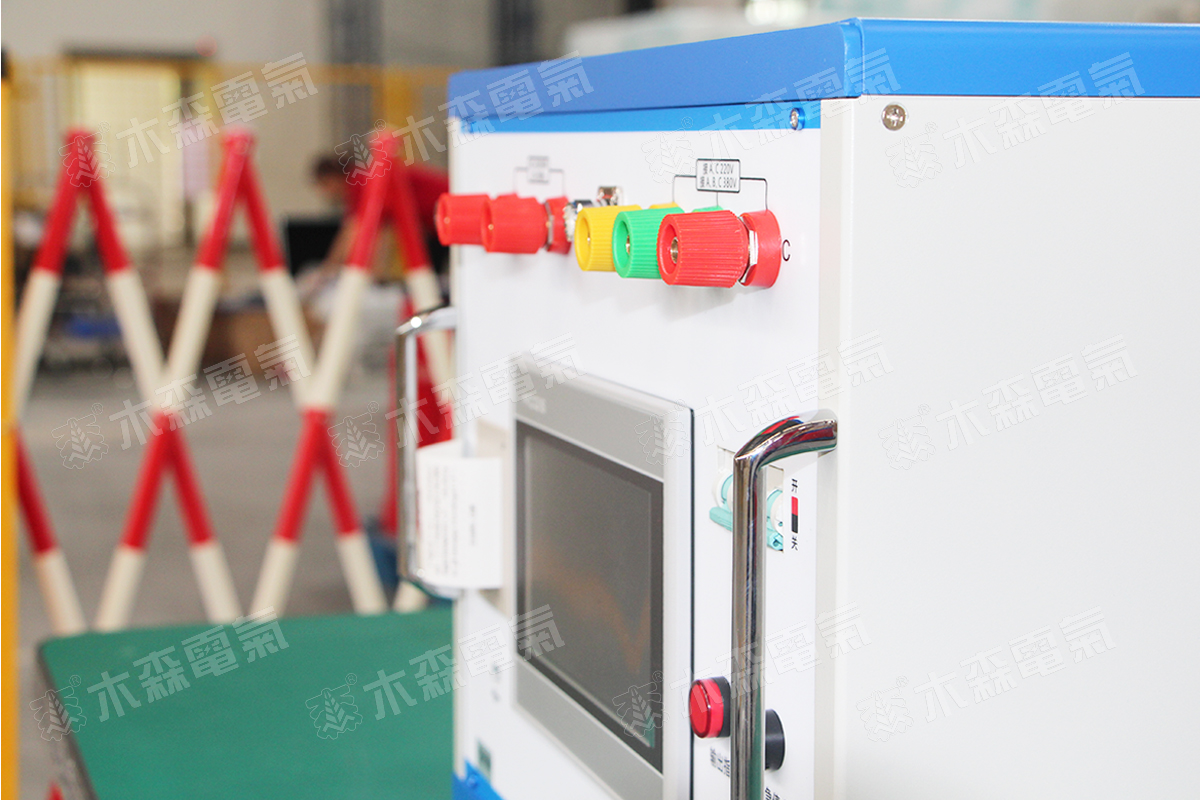

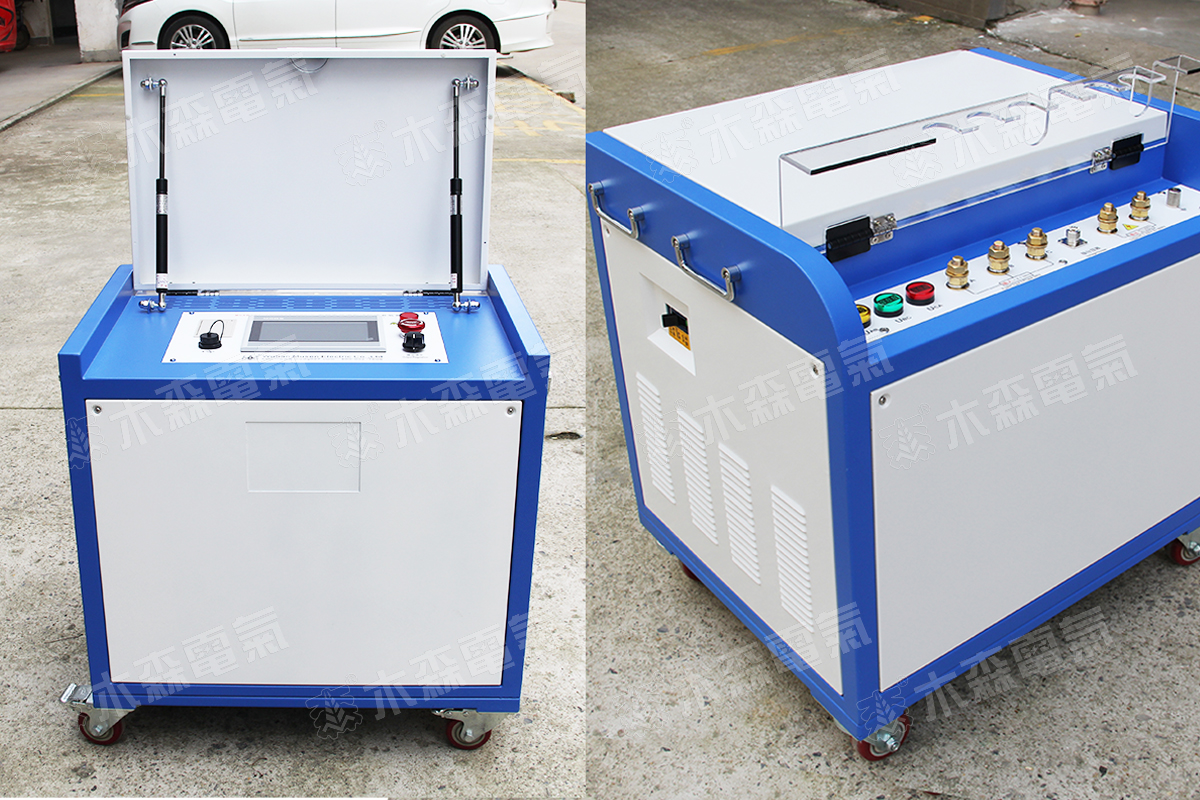

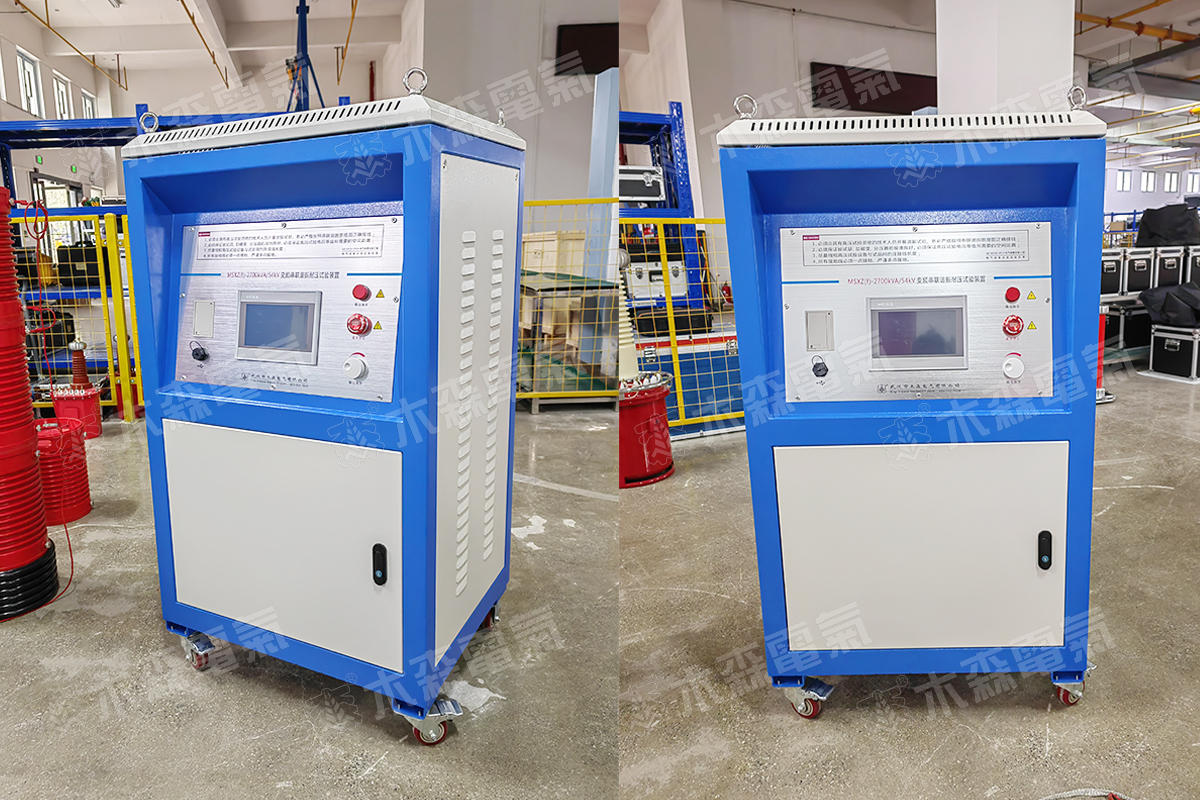

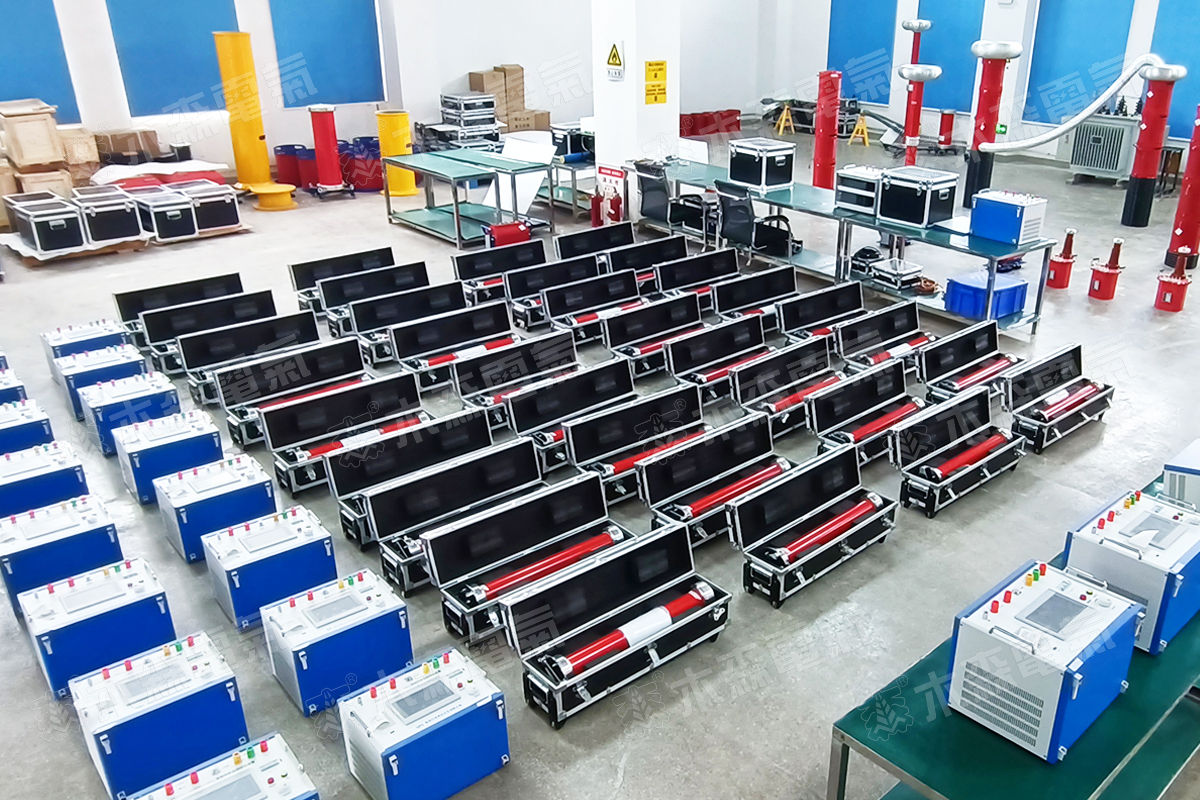

变频电源现场1 变频电源现场1 变频电源现场1
变频电源现场1 变频电源现场1 变频电源现场1
串联谐振-整体调试540-270 串联谐振-整体调试1000-500 串联谐振-整体调试1620-540
谐振电抗器 电抗器展示2 电抗器展示7
励磁变压器 励磁变压器 励磁变压器

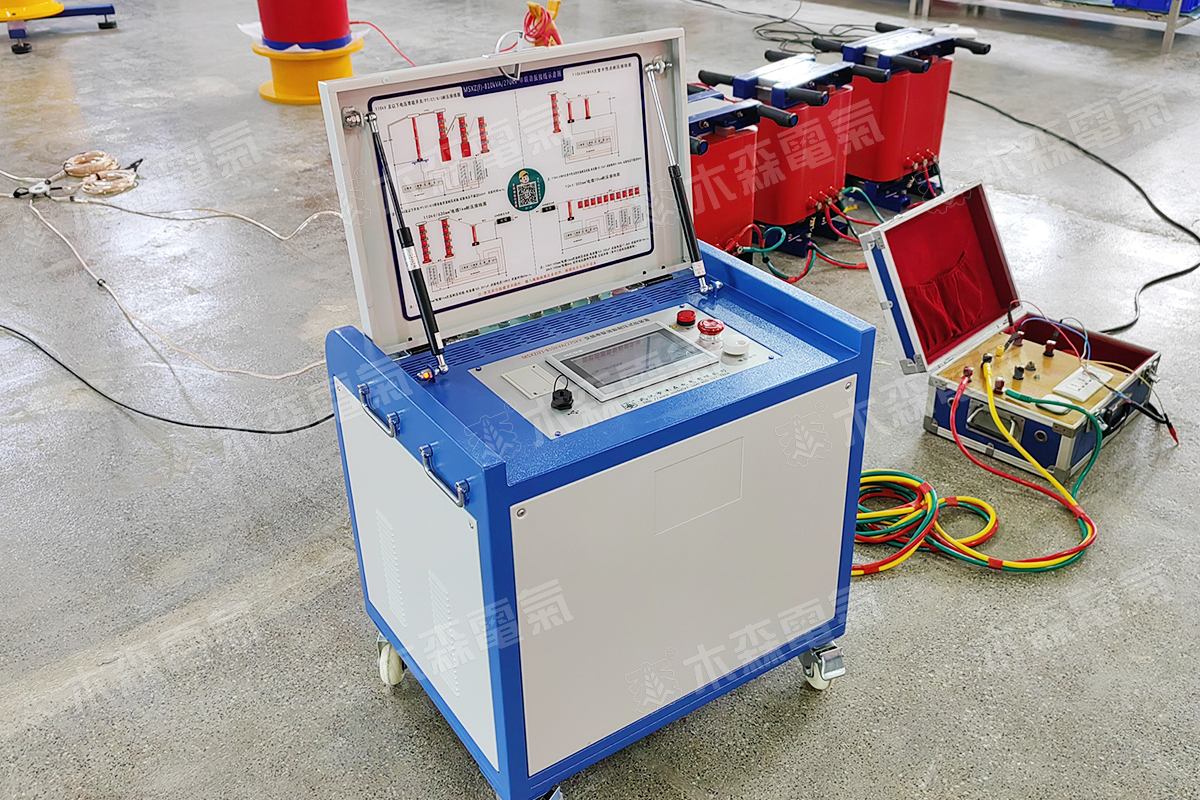

变频电源3 谐振展示 串联谐振打包-6


产品证书

   企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

计算机软件登记证书串联谐振
串联谐振专利
串联谐振计算机著作权
串联谐振产品专利
ISO质量管理体系认证证书

注:1.变频串联谐振常规配置选型产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知,如有盗用或复印行为,将追究法律责任。
