产品简介

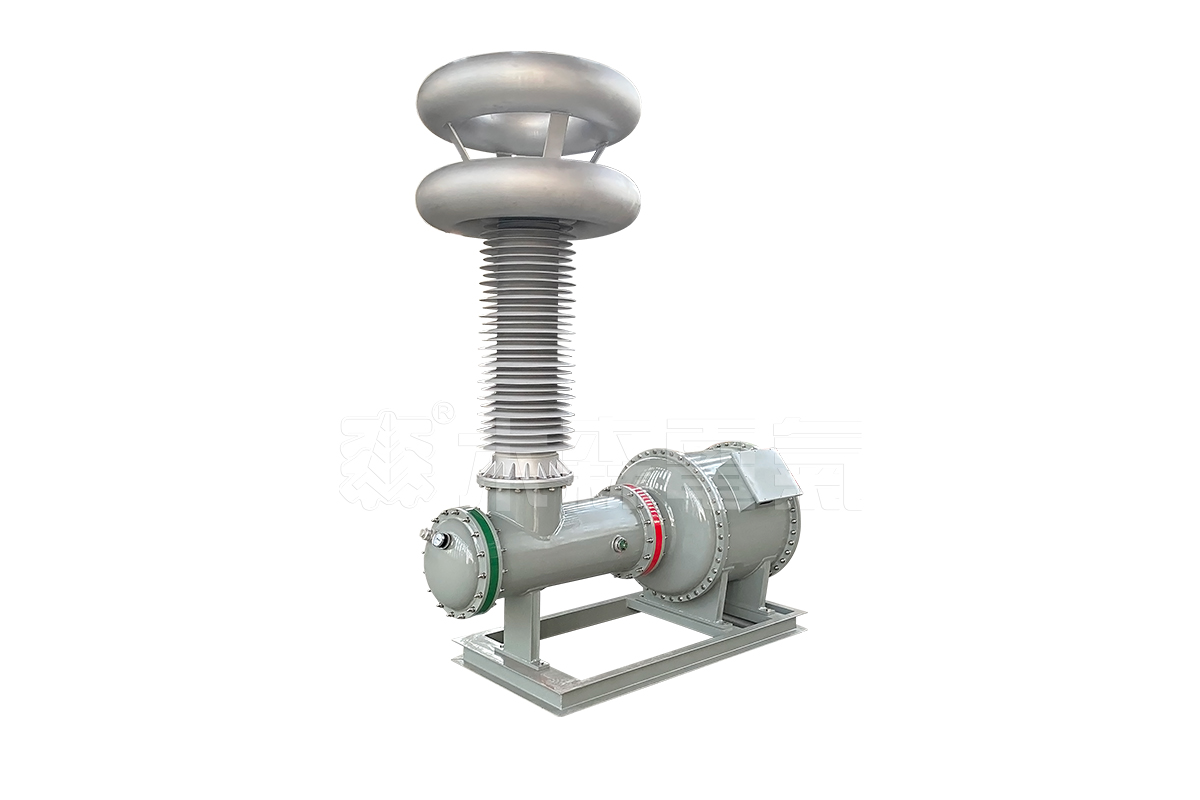

YDQW- 50kVA/250kV SF6无局放试验装置满足110kV高压电气设备的交流耐压和局部放电测量测试要求，特别是电气设备制造厂对出厂设备局部放电测量的试验要求。
装置由无局放试验变压器（内置高压测量、无局放保护电阻、耦合电容器）、隔离滤波变压器、无局放调压控制台组成。
装置的最核心优势：
SF6气体在均匀电场中绝缘强度极高，且内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pC），为高精度测量提供保障。
|
工作环境 |
（1）环境温度：-10℃～+50℃； （2）相对湿度：≤90%RH； （3）海拔高度: ≤1500米； |
|
装置组成 |
YDQW-50kVA/250kV充气无局放试验变压器 TC-50kVA/0.38kV无局放调压控制台 GLB-50kVA/400V隔离滤波变压器 内置OWF-250kV耦合电容器 内置XR-250kV/2A无局放保护电阻 |
产品参数
1、YDQW-50kVA/250kV/400V 1台
① 额定容量：50kVA
② 输入电压：400V
③ 输出电压：0—250kV
④ 输出电流：200mA
⑤ 测量电压：100V
⑥ 系统局放量:≤5PC, 额定电压下
⑦ 测量精度：1.5%；
⑧ 绝缘介质：SF6
⑨ 尺寸：2180*900*2780mm，占地2180*900mm，总高2780mm
⑩ 重量：总体854kg，其中本体822kg，均压环32kg；
⑪ 过流能力：在110%In额定电流持续运行1min工况情况下，过电流对试验变压器绕组均不应造成热损坏和绕组变形
⑫ 过压能力：在110%Un额定电压持续运行60s，不应造成试验变压器任何损坏
2、无局放调压器操作台：50kVA/380V
① 额定容量：50kVA
② 输入电压：AC 380V±10%,50hz；
③ 输出电流：125A
④ 输出电压：0—430V
3、隔离滤波变压器GLB--50kVA
隔离滤波装置，可以有效摒除电源中存在的杂波及各种干挠。
① 输入电压：400V±10%
② 输出电压：400V±10%
③ 额定容量：50kVA
④ 空载损耗≤5%
4、耦合电容器OWF-250kV
内置耦合电容器。在进行局部放电测量试验时使用，内置部件的设计消除了外部连接和杂散电容的影响，背景局放可做到极低（<1pC），为高精度测量提供保障。
① 额定电压：250kV；
② 电容量：400PF;
③ 局 放量：≤5PC，包含在整套装置中。

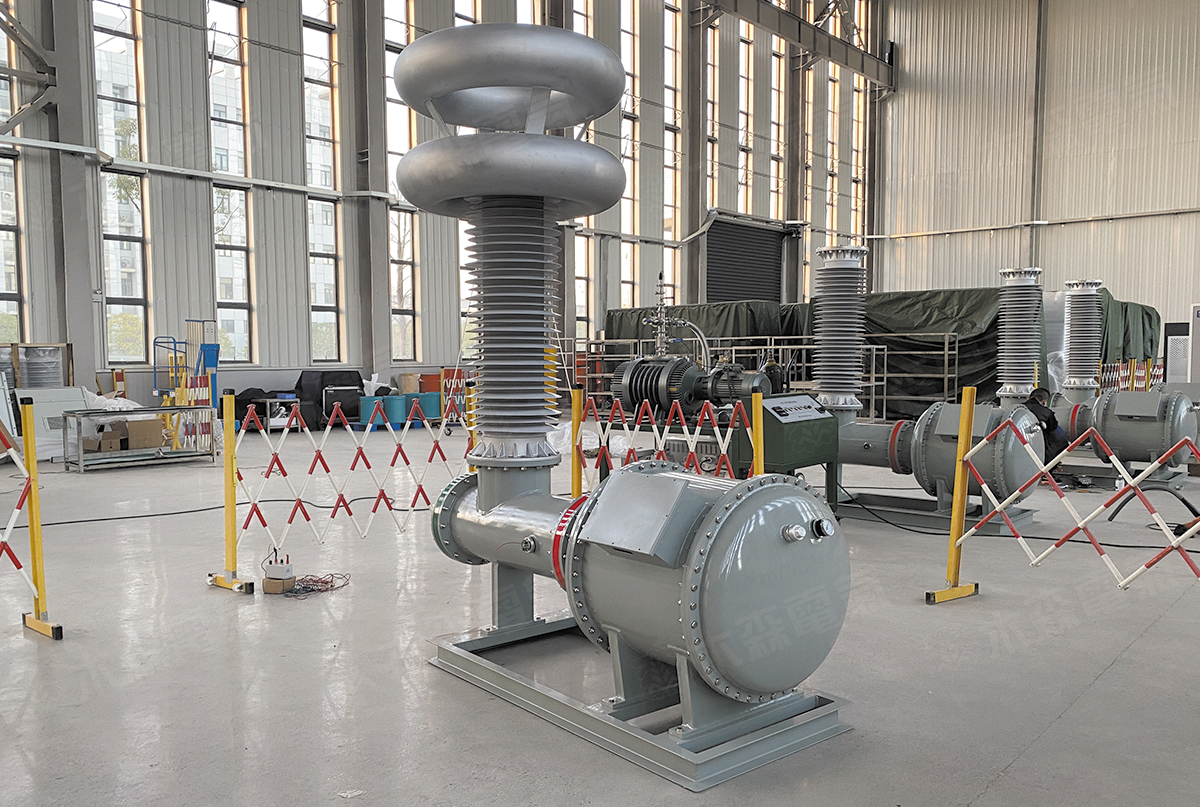

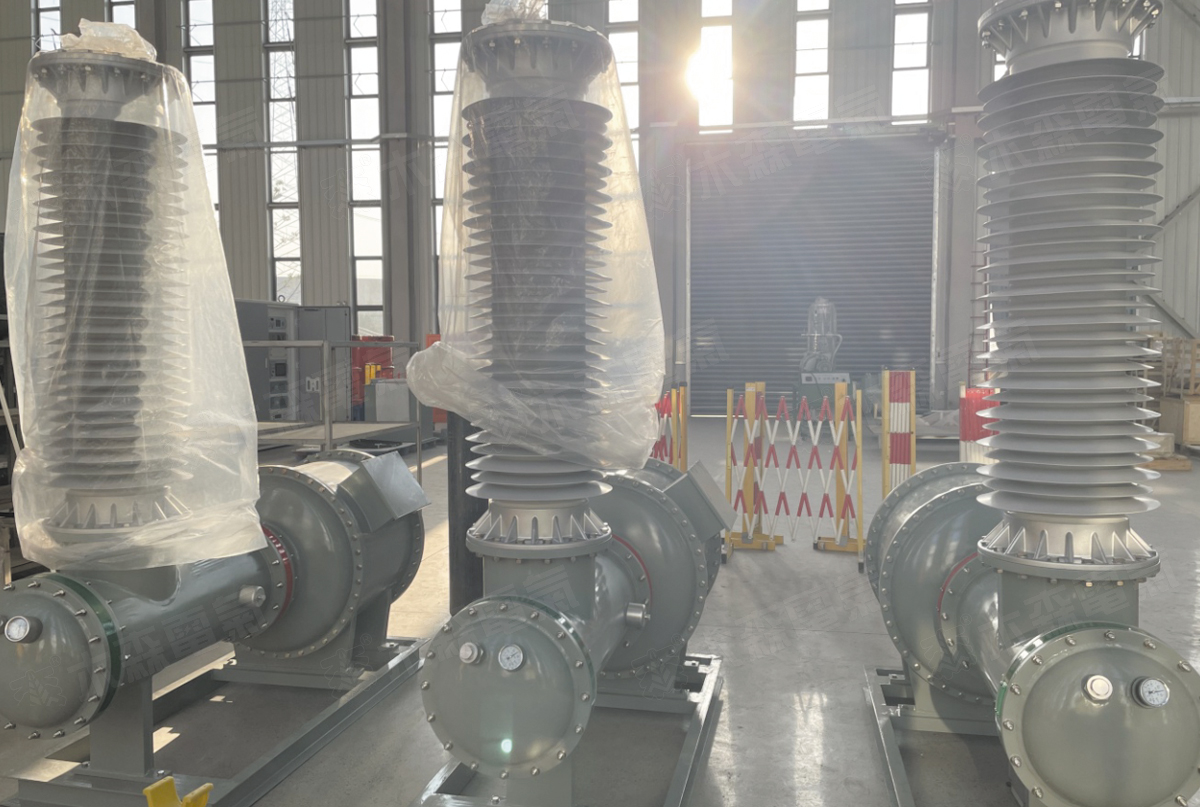

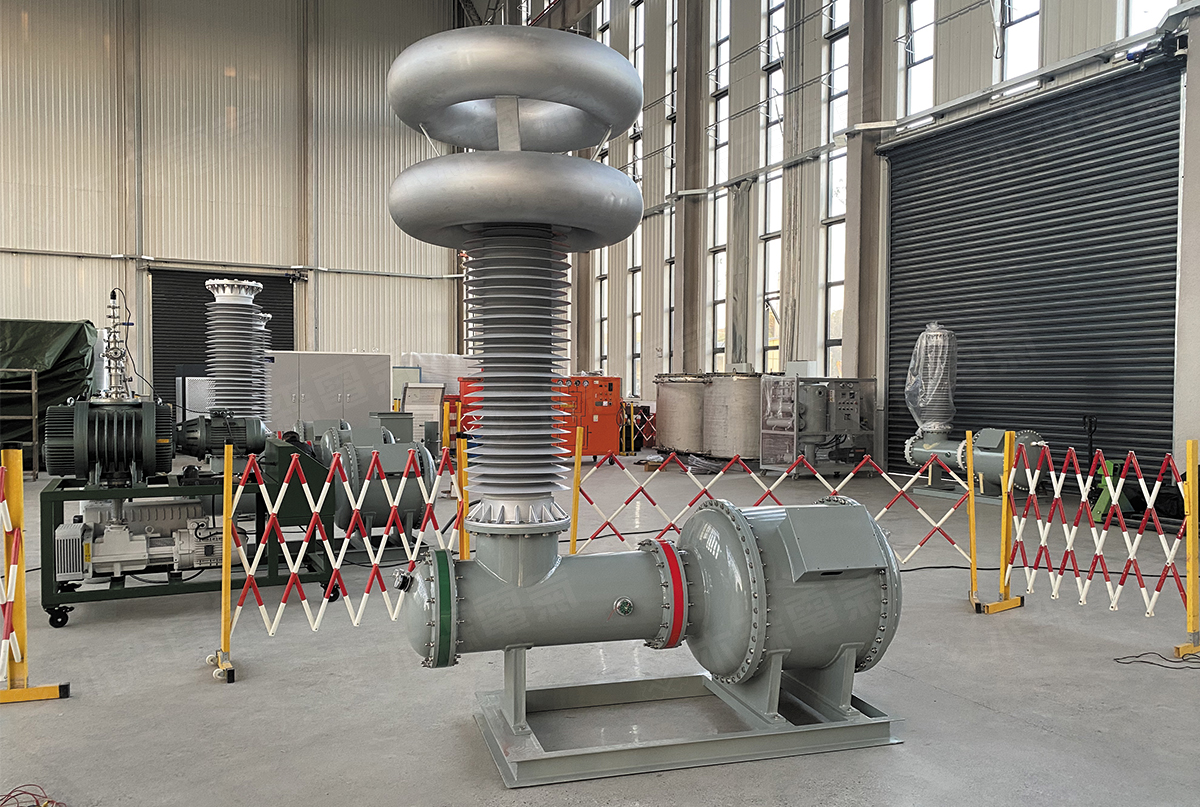

产品图集
|
 |
 |
产品证书
 |
 |
 |
|
串联谐振计算机著作权 |
串联谐振产品专利 |
ISO质量管理体系认证证书 |
售后保障
2、我们售出的充气式无局放试验变压器年免费维护、长期提供备品备件。
3、保修期内充气式无局放试验变压器软件免费升级。
4、我们保证在15分钟内进行电话指导，助您自行排除设备的简单故障。
5、根据客户要求和实际情况可以送货上门和上门维修，如有其他要求可来电协商、咨询。
6、修理期间，木森电气可免费提供同类产品免费供客户使用，直到充气式无局放试验变压器修好。
7、木森电气所提供的设备专机专号，终生维修。
