产品简介
介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。在设备的运行电压下测得的介质损耗因数值更能真实反映设备的绝缘状况，然而目前市面上常规内置了高压电源的介质损耗测试仪的输出试验电压最高仅为10kV，试验电压往往达不到设备的运行电压。为了满足用户测量高压设备在运行电压下的介质损耗因数的需求，本公司开发了系列高压介质损耗因数测量仪（简称“高压介损仪”）
系列高压介损仪采用外置高压试验电源，使得试验电压可由用户灵活配置，例如可以使用常规的调压器加升压变压器的方案，也可以采用串联谐振耐压试验装置，我公司有不同容量和电压等级的串联谐振耐压试验装置可供选用。本系列高压介损仪按照允许的最高测试电压分为多个型号，最高可达200kV，若需更高电压等级可以联系本司定制。试品电流量程可达20A，可测量大电容试品。
性能特点
大电流测量通道：测试电流最大可达20A，适配高压电缆、大容量电容器、发电机、长距离容性设备）
支持单频、双频两种测量模式。双频模式还给出了折算至工频下的介质损耗因数及电容量。

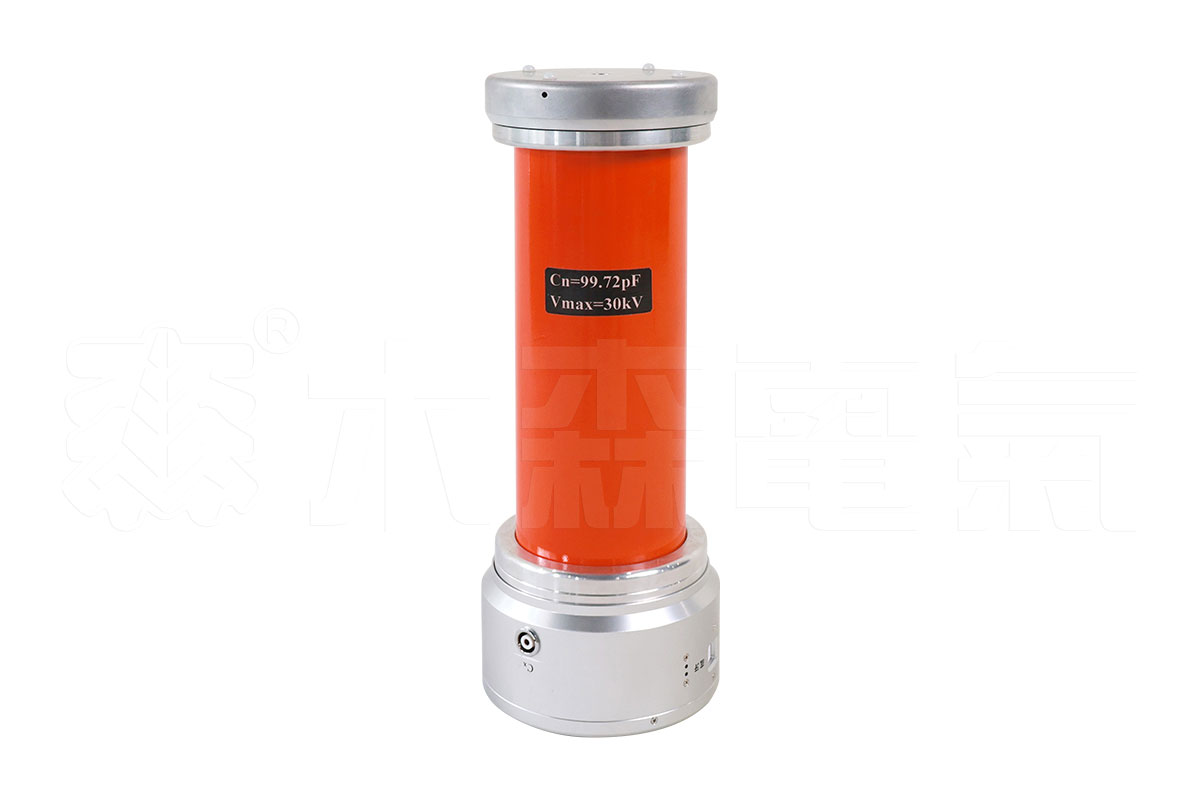

标准电容器与高压测试模块一体化设计，并在出厂前进行了校准。用户无需再进行校准，且现场接线更加简单。
操作安全性高。人机操作单元与高压测量单元之间无电气连接线，采用蓝牙无线通信，实现了操作端与高压测量回路完全电气隔离，规避引线耦合高压带来的安全隐患，进一步保障试验人员人身安全。

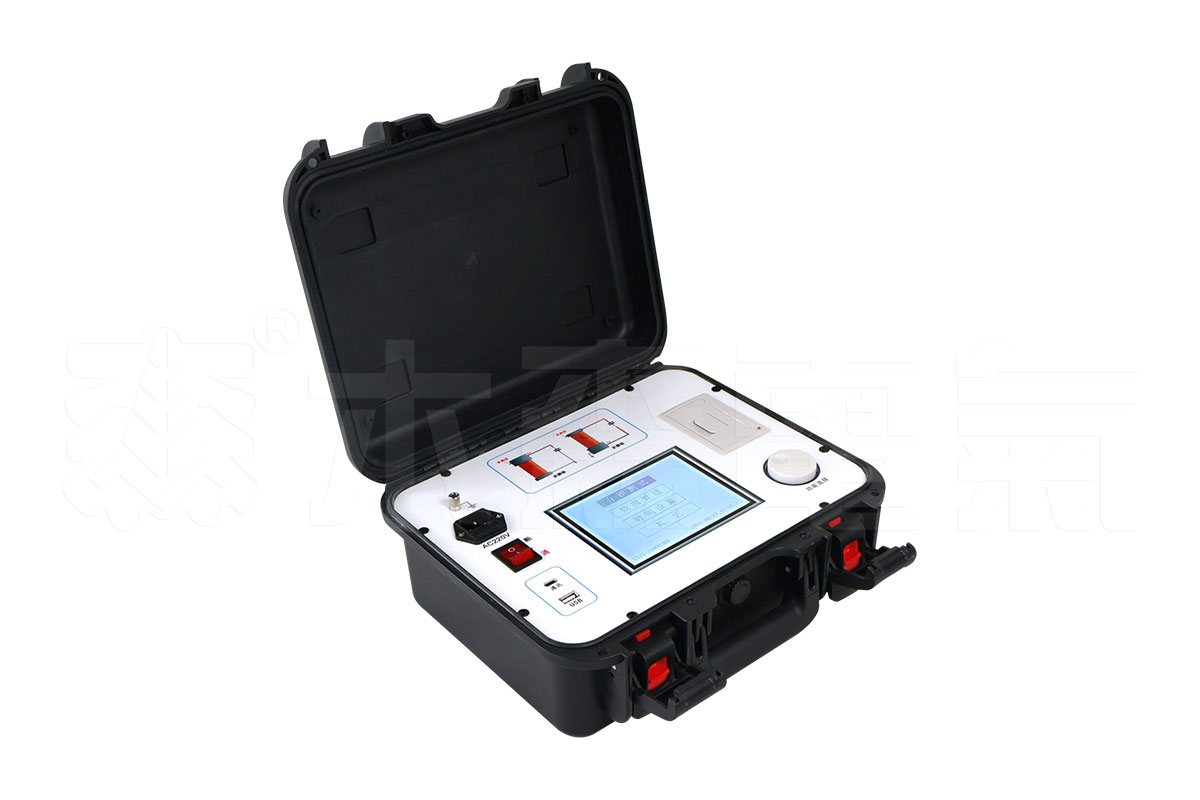

仪器超大屏幕液晶显示，操作简单，测试过程通过汉字菜单提示操作，支持中英文界面自由切换。
产品参数
| 1 | 使用条件 | -15℃-40℃ | RH＜80% | |||
| 2 | 试验方式 | 外施电压法，支持正接法、反接法 | ||||
| 3 | 供电电源 | 操作单元 | AC220V±15%,50或60Hz | |||
| 测量单元 | 21700柱形，3.7V,5000mAH | |||||
| 4 | 最高允许试验电压 | 30kV（如需更高电压，请见选型表） | ||||
| 5 | 试品输入电流 | 0-20A | ||||
| 6 | 最大电池充电电流 | 2A | ||||
| 7 | 测试模式 | 单频模式、双频模式 | ||||
| 8 | 工作频率范围 | 40Hz-80Hz | ||||
| 9 | 通信方式 | 蓝牙无线通信,通信有效距离为10米。(测量单元与操作单元的最大允许通信距离） | ||||
| 10 | 内置标准电容 | 100pF | ||||
| 11 | 分 辨 率 | tgδ: 0.001% | Cx: 0.1pF | |||
| 12 | 精 度 | △tgδ:±(读数*1.0%+0.040%) | ||||
| △Cx :±(读数*1.0%+1.00PF) | ||||||
| 13 | 测量范围 | tgδ | 无限制 | |||
| Cx | 15pF ＜ Cx ＜ 79uF | |||||
| 30kV | Cx≤ 2.6uF | |||||
| 10kV | Cx≤ 7.8uF | |||||
| 1kV | Cx≤ 79uF | |||||
| 14 | 外型尺寸(mm) | 操作单元：340mm*290mm*160mm | ||||
| 测量单元：直径φ180mm，高495mm | ||||||
| 外包装箱：965mm*370mm*300mm | ||||||
| 15 | 重量（整机） | 25.2kg | ||||
| 16 | 存储器大小 | 200组 支持U盘数据存储 | ||||
